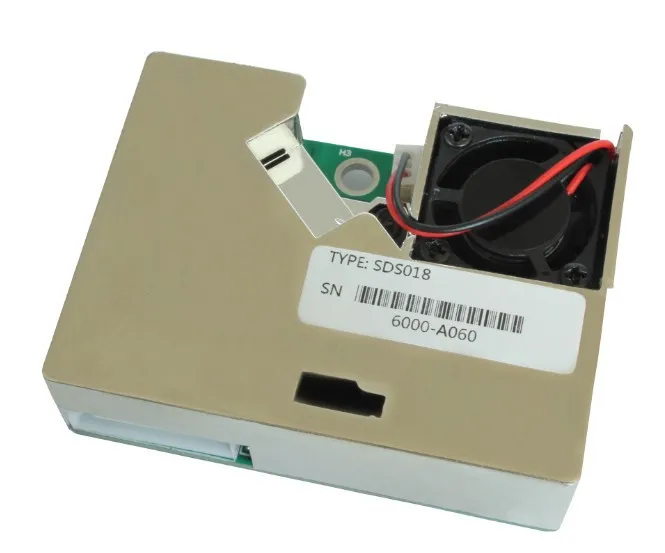

Обзор В SDS018 используя принцип лазерного рассеяния, получите трек-номер и концентрации частиц между 0,3 к 10μm в воздухе. Он с цифровым выходом и встроенным вентилятором является стабильным и надежным. Характеристики 1. Точные и надежные: Лазерное обнаружение, стабильная, хорошая консистенция; 2. Быстрый ответ: время отклика составляет менее 10 секунд, когда сцена меняется; 3. Простая интеграция: UART Выход (или IO выход может быть настроен), встроенный вентилятор; 4. Высокое разрешение: разрешение 0,3 мкг/m3. Область применения Детектор PM2.5; Очиститель; Система свежего воздуха и другие области обнаружения очистки воздуха. Принцип работы Использование принципа лазерного рассеяния: Светильник рассеяния света может быть в результате в тех случаях, когда частицы проходят через зону обнаружения. Рассеянный светильник трансформируется в электрические сигналы, и эти сигналы будут усилены и обработаны. Количество и диаметр частиц могут быть получены путем анализа, потому что сигнал имеет определенные отношения с диаметром частиц. Технические параметры Требования к питанию Напряжение питания  : 4  . 7 ~ 5,3 В Источник питания:>1 Вт О сроке службы Срок службы является ключевым параметром лазерного датчика пыли. Лазерный диод в этом датчике имеет высокое качество и его срок службы до 8000 часов. Если вам нужны данные в реальном времени (например, детектор), вы можете использовать конфигурацию по умолчанию, которая измеряет частоту 1 раз в секунду. По случаю невысокого спроса в реальном времени (например, фильтр, контроль качества воздуха и т. д.), вы можете использовать Непрерывный метод работы, чтобы продлить срок службы. Например, вы можете запустить датчик в течение 30 секунд в минуту. Если у вас есть какие-либо другие требования, пожалуйста, свяжитесь с нами, мы готовы обслуживать производителей и разработчиков. Характеристики продукта Размер изделия Д * Ш * В = 59*45*20 мм Спецификация интерфейса PS:Расстояние между каждым pin-код 2,54 мм. Коммуникационная плата интерфейса UART protocol Скорость передачи бит : 9600 Бит данных : 8 Паритет: нет Стоп-бит   :  1 Частота упаковки: 1 Гц Проверить-сумма: проверить-сумма = DATA1 + DATA2 +...+ DATA6. Значение PM2.5: PM2.5 (μg/m3) = (PM2.5 высокий байт * 256) + PM2.5 низкий байт)/10 Значение PM10: PM10 (μg/m3) = (PM10 high byte * 256) + PM10 low byte)/10 Описание выхода ШИМ PWM имеет 2 типа выхода. Один по умолчанию, другой по индивидуальному заказу. Выход ШИМ1:( DEfale) Выходной диапазон: PM2.5: 0-999 мкг/м3 PM10: 0-999 мкг/м3 Порт: Выход порта PM2.5->1 мкм Выход порта PM10->2.5μm Период: 1004 мс + 1% Время начала работы: 2 мс Период времени: 1000 мс + 1% Период окончания низкого времени: 2 мс
