5 шт./лот WF310 DC12V DMX512 WIFI DMX контроллер Конвертор управляемый системой Android IOS с USB + art-net

Суммирование продукта:

WF310-это другой контроллер Wi-Fi, независимо разработанный нашей компанией, его можно добавить к беспроводному маршрутизатору для использования без переключения беспроводных сетей. Это удобно для пользователей для серфинга в Интернете. Вы можете выбрать зашифрованную сеть или открытую сеть. Можно выбрать автономный Разработанный мобильный телефон, управляющий программным обеспечением DMX512 или широко используемый протокол Art - Net для использования, сделать WF310 более сильным на функции.
Благодаря использованию технологии Wi-Fi, она обеспечивает более комфортное, безопасное и удобное интеллектуальное управление освещением, чем традиционное управление освещением, оптимизирует методы управления освещением, создает новую, комфортную среду освещения для пользователей.

Технические параметры:

(1). Технические параметры программного обеспечения
1. Название: DMX512
2. Платформа времени работы: Система Android или ios
3. Язык: английский
4. Категория: связь
5. Другие: бесплатно, без подключений

(2). Технические параметры контроллера
1. Рабочее напряжение: DC12V
2. Рабочая температура: -20-60 ℃
3. Рабочая Мощность Потребляемая мощность: около 1,5 W
4. Выход: DMX сигнал (DMX адрес: 1-512)
5. Протокол связи: Art-Net , DMX512
6. Вес нетто: 312 г
7. Вес брутто: 596 г
8. Внешний размер: L146 * W73 * h38мм
9. Размер упаковки: L252 * W185 * H60 мм

Описание интерфейса контроллера:

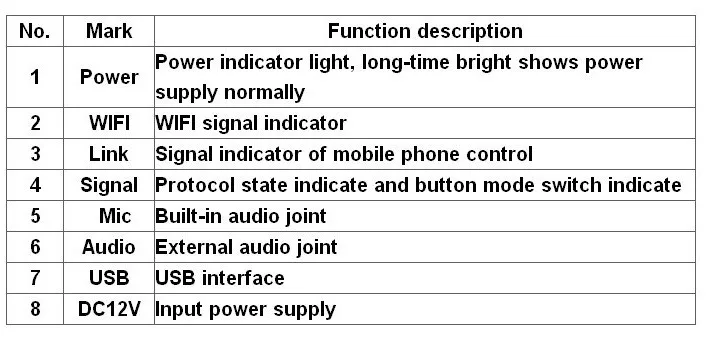

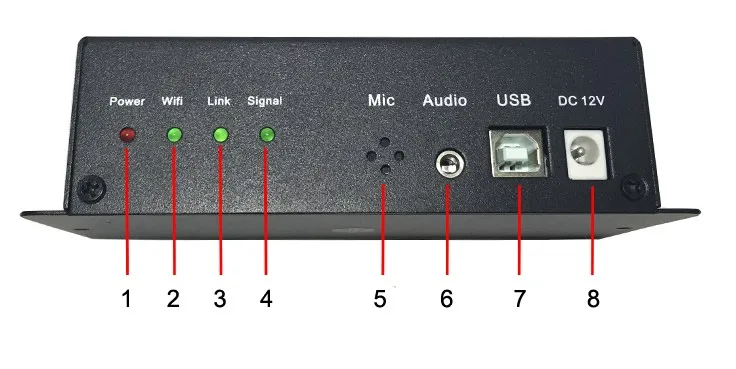

1. Состояние индикатора и инструкция по интерфейсу переднего конца

Мощность: светильник с индикатором питания, яркий источник питания, как правило;

WI-FI: WI-FI индикатор сигнала, светильник s вверх при подключении к сети нормально; В том случае, если он не присоединился к беспроводной сети, он не светильник или похода по магазинам.

Ссылка: индикатор сигнала управления телефоном; Если не работает, индикатор выключен, при управлении на мобильный телефон он мигает;

Сигнал: Индикация режима управления (всегда выключается мобильный телефон, управление приложением, всегда на Art-Net программном управлении)
Кнопка переключения режима индикации (под управлением приложения мобильный телефон, индикатор светильник мигает, чтобы указать успешную коммутацию)

Микрофон: Встроенный аудио вход, он работает, когда внешний звук не подключен.

Аудио: внешний аудио вход.

USB: используется для обновления контроллера.

Примечание: Если устройство только что включено, индикатор связи и сигнала будет одновременно включать светильник, что указывает на то, что устройство находится в стадии подготовки. (Это занимает около 30S)

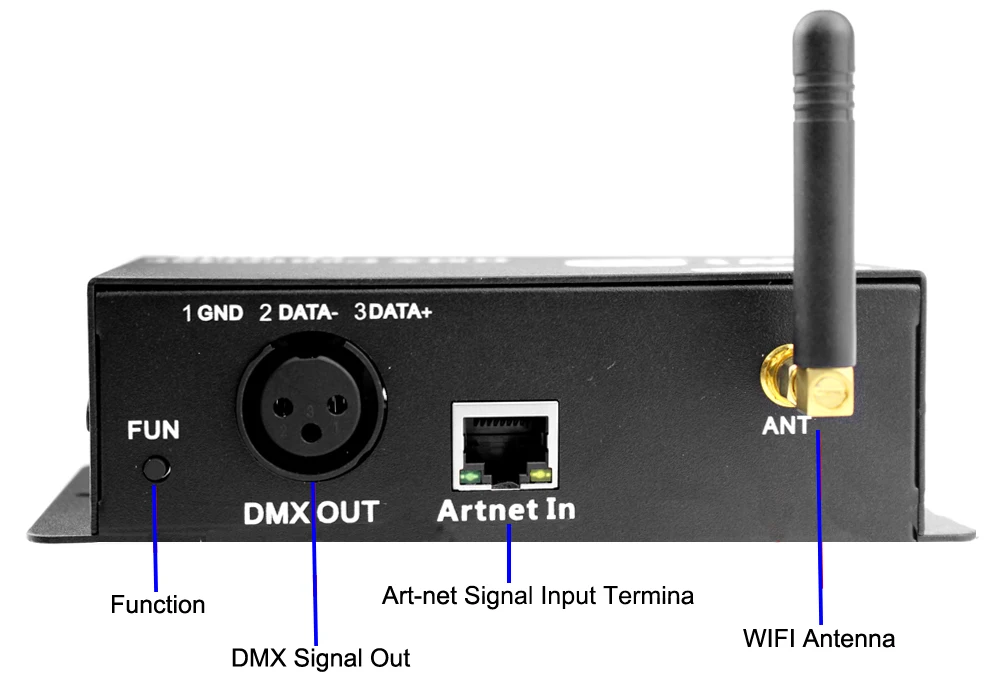

2. Описание интерфейса задней части

Развлечения: Переключение встроенного режима, управление мобильным приложением и переключение управления Art-Net, сброс

А. Переключение встроенного режима: короткое нажатие для 1s, (только поддержка в режиме управления мобильным приложением), режимы включают 8 статических сцен, 6 динамических сцен и аудио управления, всего 15 режимов;

B. Переключение режима управления: Длительное нажатие в течение 3 секунд, чтобы отпустить, вы можете переключаться между мобильный телефон управления приложением и управлением арт-сеткой, мобильный телефон APP переключается на Art-Net, индикатор сигнала выключается после его выпуска, и светильник сигнала погаснет около 12 секунд. Кнопки не могут работать в это время. Во время переключения сигнал снова включится в светильник, что указывает на успешность переключения. В свою очередь, Art-Net переключается на мобильный телефон управления приложением, светильник сигнала меняется от вкл. До ВЫКЛ. При длительном нажатии, и сигнал выключается при выпуске руки, переключение успешно.

C. Сброс: Длительное нажатие и удерживание более 5 секунд, сигнал мигает 4 раза после выпуска, сброс в заводские настройки после выключения питания и перезапуска (возврат к нормальному после включения питания занимает около 1 минуты), переключатели модулей WIFI в режим AP, И устройство WIFI будет включено, Подключите к WIFI для поиска устройства.

Выход DMX: выход сигнала DMX.

Art-net In: Art-net входной сигнал терминала.

ANT: WIFI антенна.

Инструкции по программному обеспечению приложения "DMX512"

(1). Краткое описание

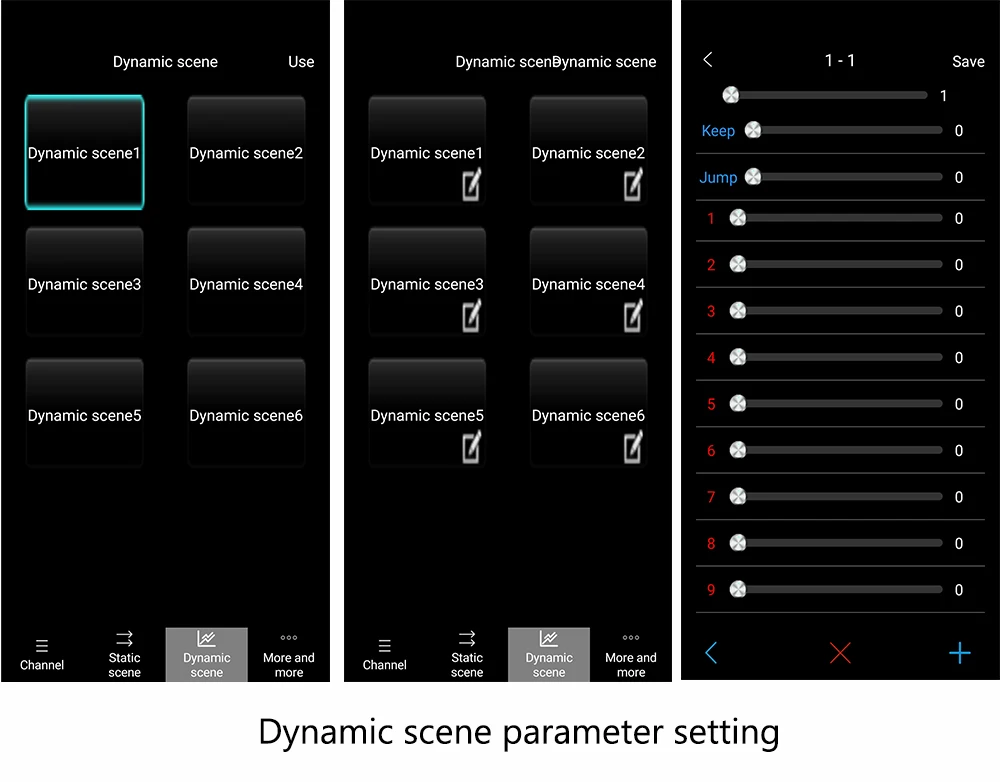

APP software "DMX512"-это приложение управления, используемое контроллером. Приложение может редактировать 512 каналов сигналов DMX. Пользователь может редактировать и звонить 8 статических сцен и 6 динамических сцен. Для получения подробных инструкций по эксплуатации обратитесь к руководству приложения.

(2). Инструкция по использованию
2,1 Установка "DMX512"
Программное обеспечение может быть установлено с помощью Android или IOS загрузки, предоставленной на компакт-диске, и имя приложения является DMX512.

2,2 подключение WiFi сети и оборудования
Во-первых, подключите независимый WiFi контроллера, с SSID WF310-xxxx. Затем откройте приложение для поиска устройства, и после поиска нажмите, чтобы выбрать устройство, которое будет контролироваться (красный означает выбрано) для запуска управления (устройства Android могут осуществлять поиск устройства и управлять им без выбора).

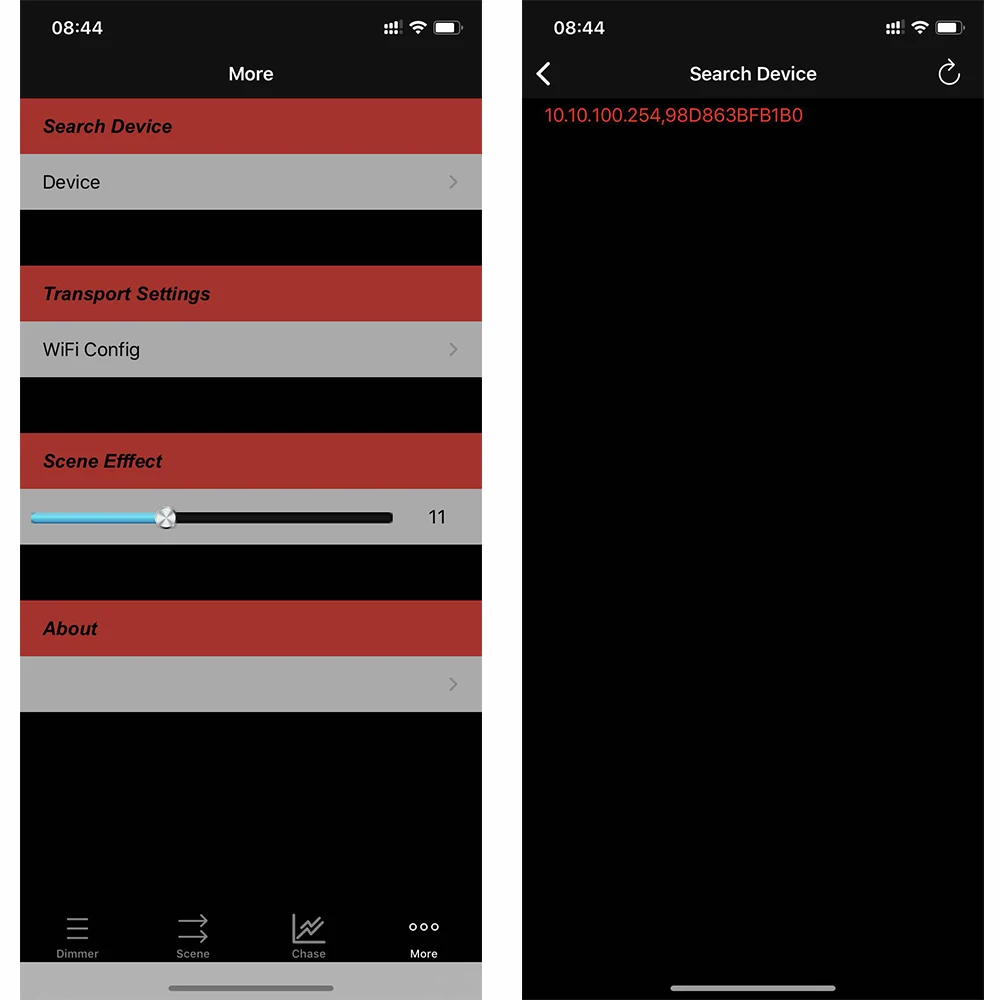

2,3 настройки маршрутизатора
Нажмите настройки маршрутизатора, нажмите «Поиск», появится поисковый маршрутизатор WIFI, выберите маршрутизатор WIFI, к которому вы хотите подключиться, и введите пароль (убедитесь, что пароль верен, во избежание необходимости сброса устройства обратно для повторного соединения). После этой настройки индикатор WIFI устройства будет выключен. При управлении устройством вы можете подключаться только к только что добавленному WIFI и добавить его после поиска через «устройство поиска». (Время подключения устройства к Wi-Fi роутеру составляет около 30 с, подключение к беспроводному маршрутизатору, индикатор WIFI включит светильник)

2,4 настройка времени скачка сцены
Эта функция представляет время (единица измерения: s), необходимое для перехода цвета при переключении между статическими сценами.

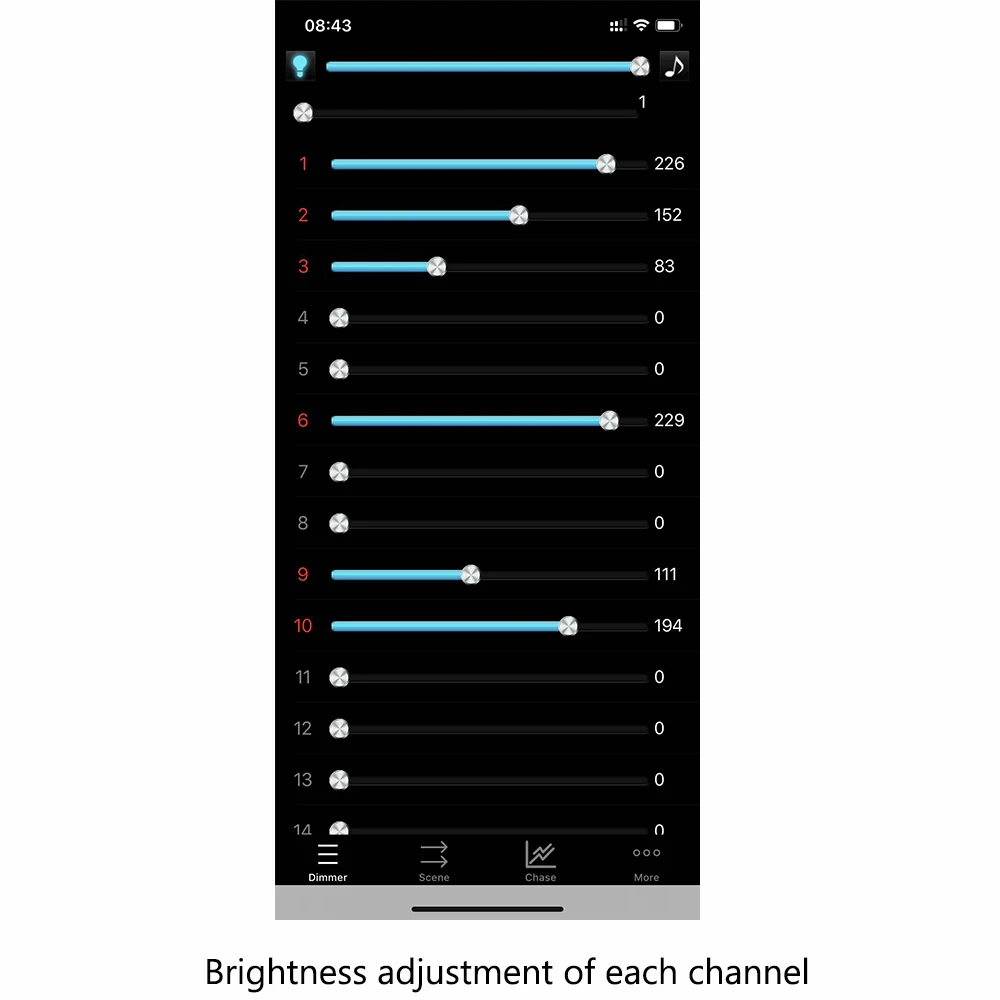

2,5 канал
(1) эта страница Используется для установки параметров каждого канала напрямую. Перед установкой необходимо светильник в верхнем левом углу верхней части, а затем выбрать канал (красный-это выбранное состояние), чтобы отрегулировать Параметры выходного сигнала;
(2) значок музыки горит в правой верхней части, чтобы указать, что выбор «Режим музыки»
Музыкальный режим: каждые 3 канала устройства на шине используются в качестве RGB пикселя, биение в соответствии с музыкальным ритмом.

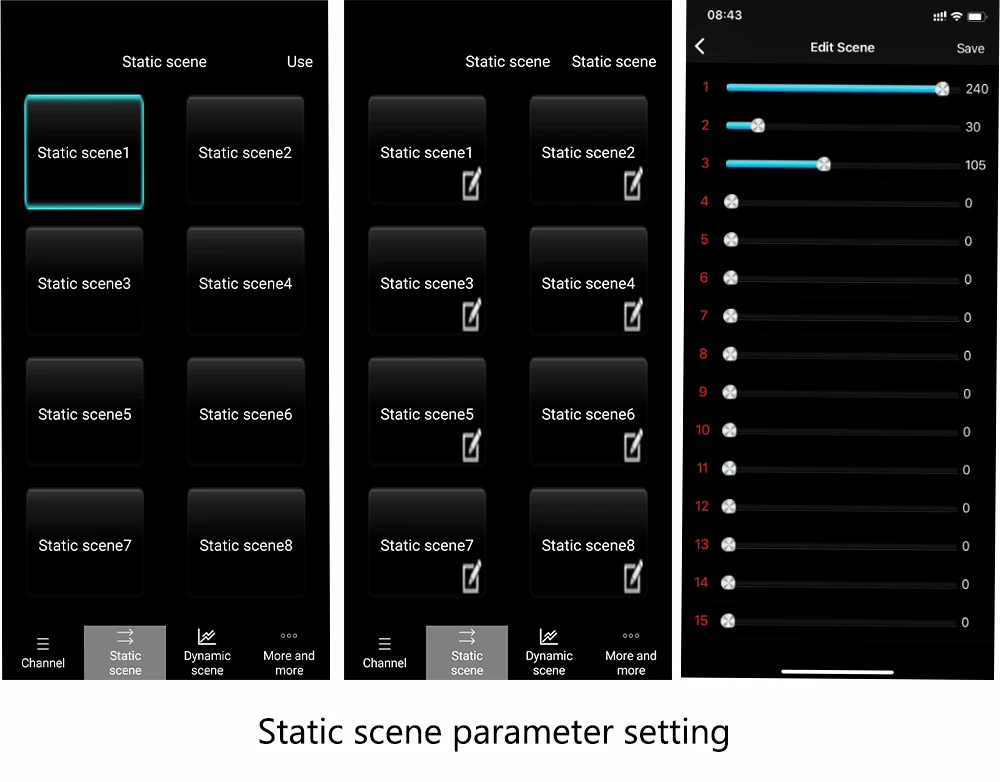

2,6 статическая сцена
Нажмите на значок сцены, чтобы переименовать, нажмите в правом верхнем углу, чтобы войти в состояние редактирования сцены, после редактирования параметров статического канала вам нужно его сохранить.

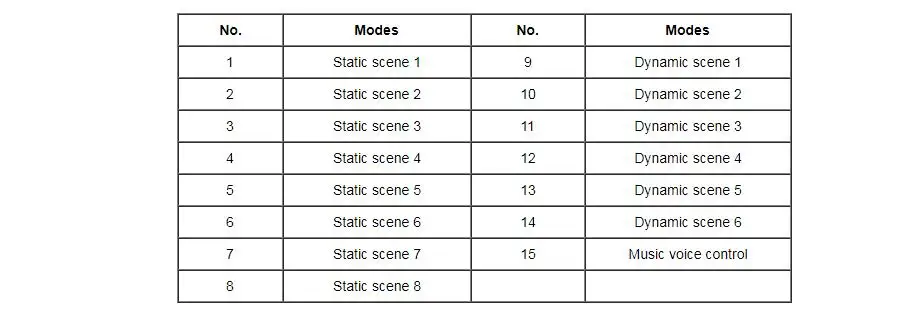

(3). Встроенные режимы контроллера указаны ниже:

Инструкции по подключению Art-Net

Нажмите кнопку FUN в течение 3 с, индикатор сигнала всегда включен, переключите контроллер в режим Art-Net (если индикатор сигнала всегда включен, вам не нужно переключаться), затем добавьте контроллер к тому же беспроводному маршрутизатору, что и программное обеспечение Art-Net.

Применение:

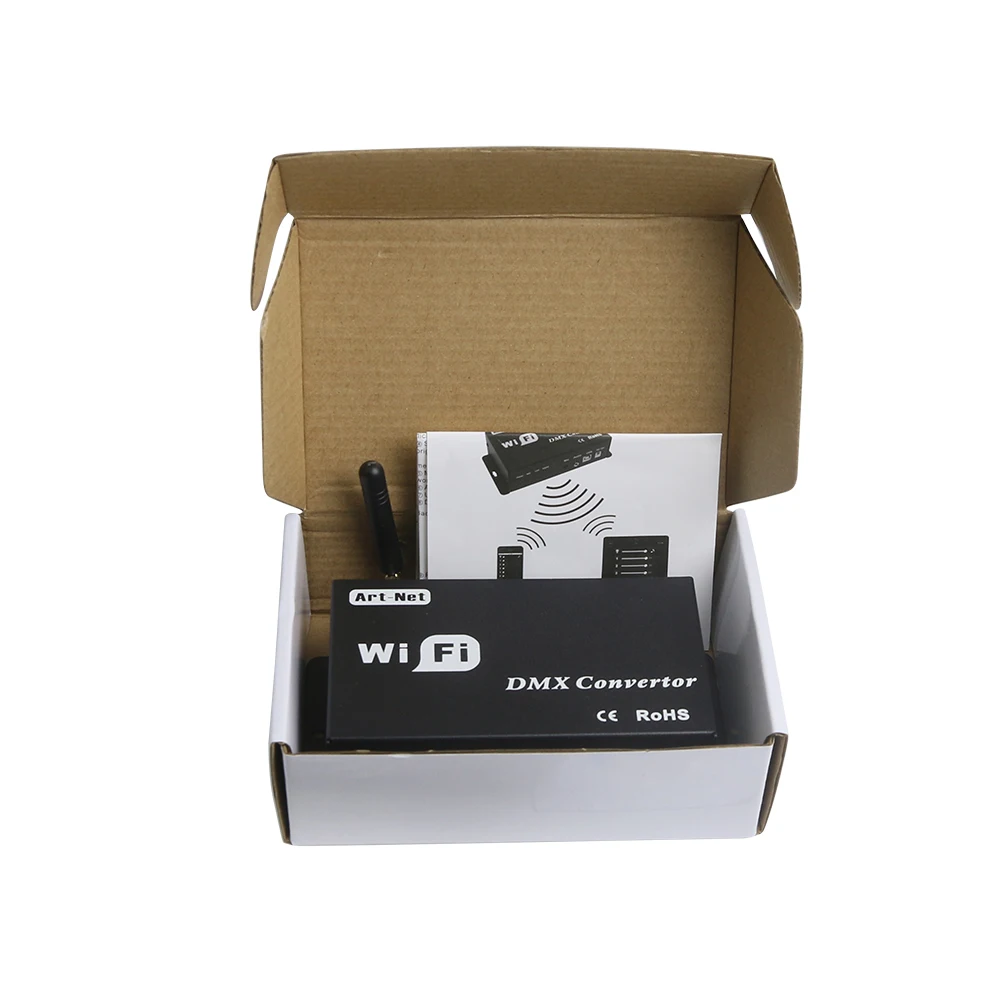

Посылка:

5 x Конвертор WF310
5 x Руководство пользователя
5 x DMX XLR
