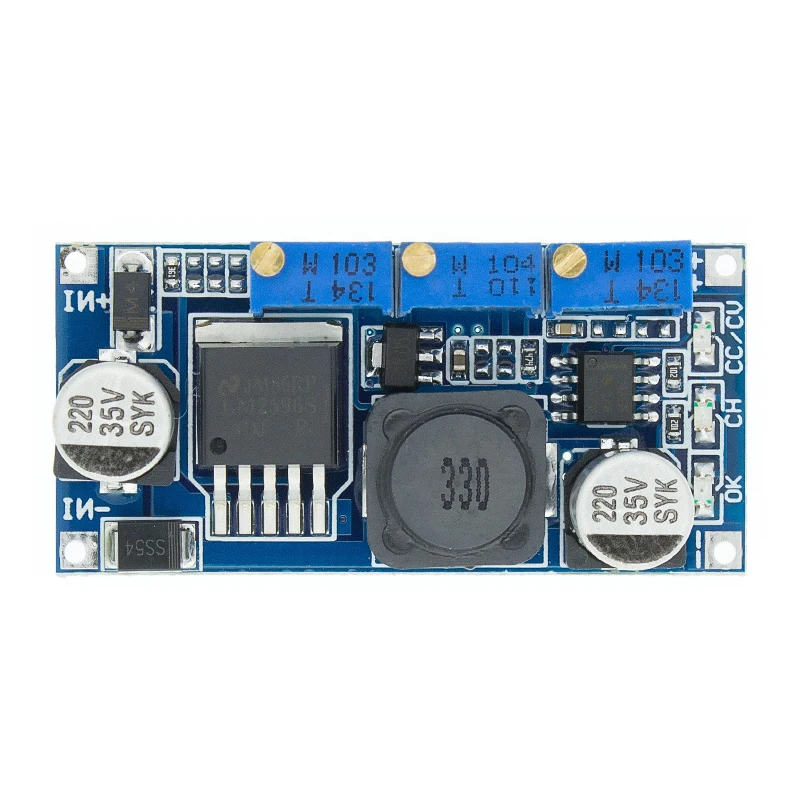

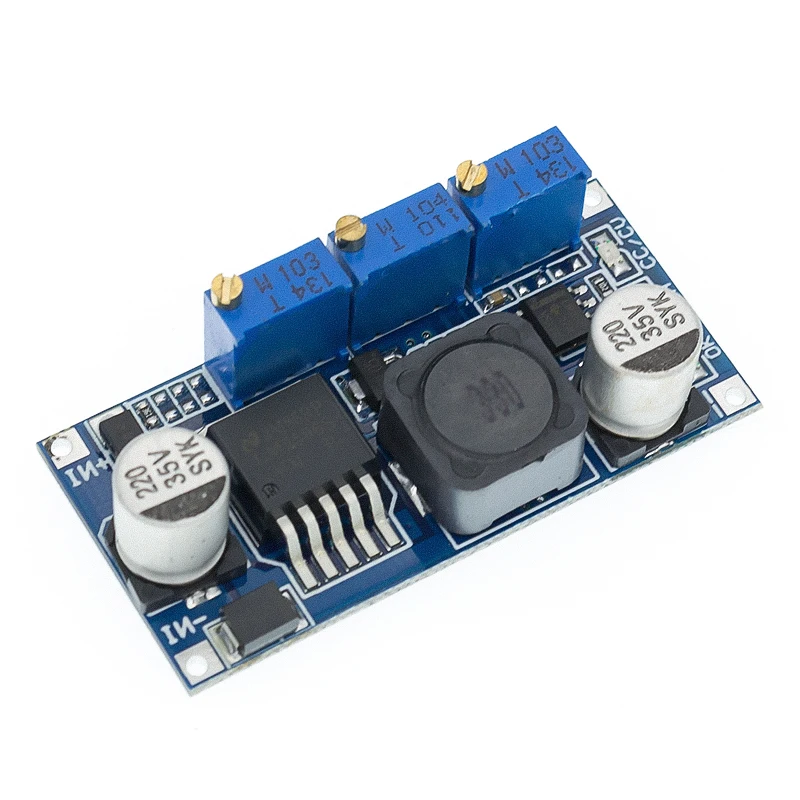

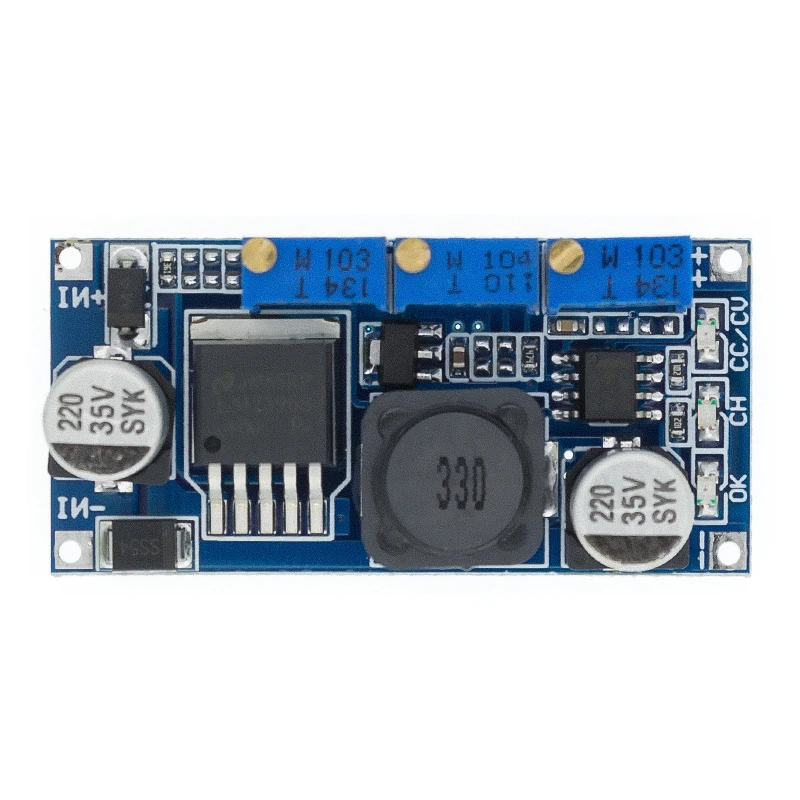

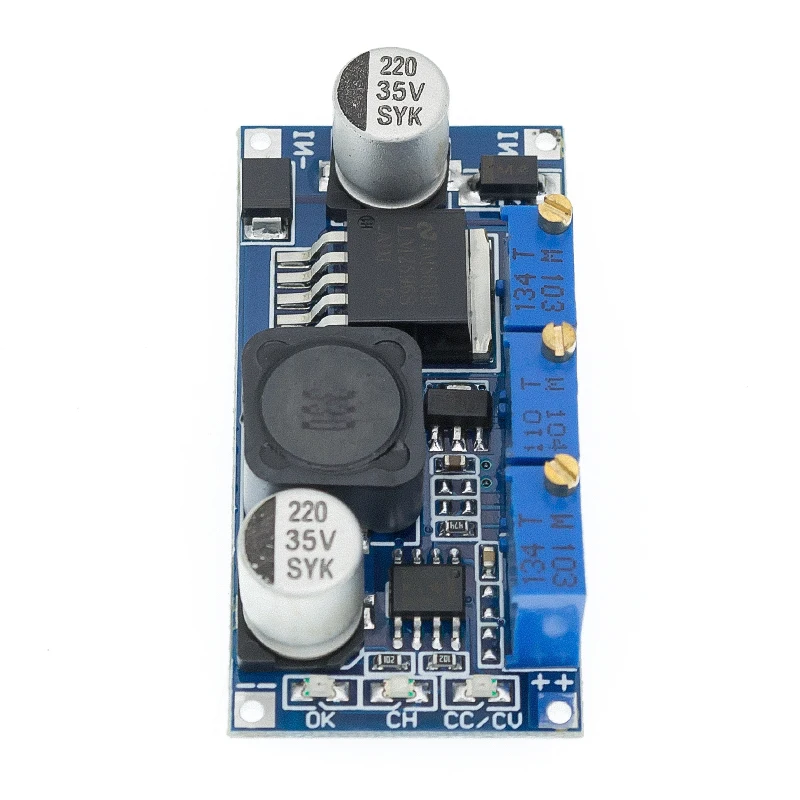

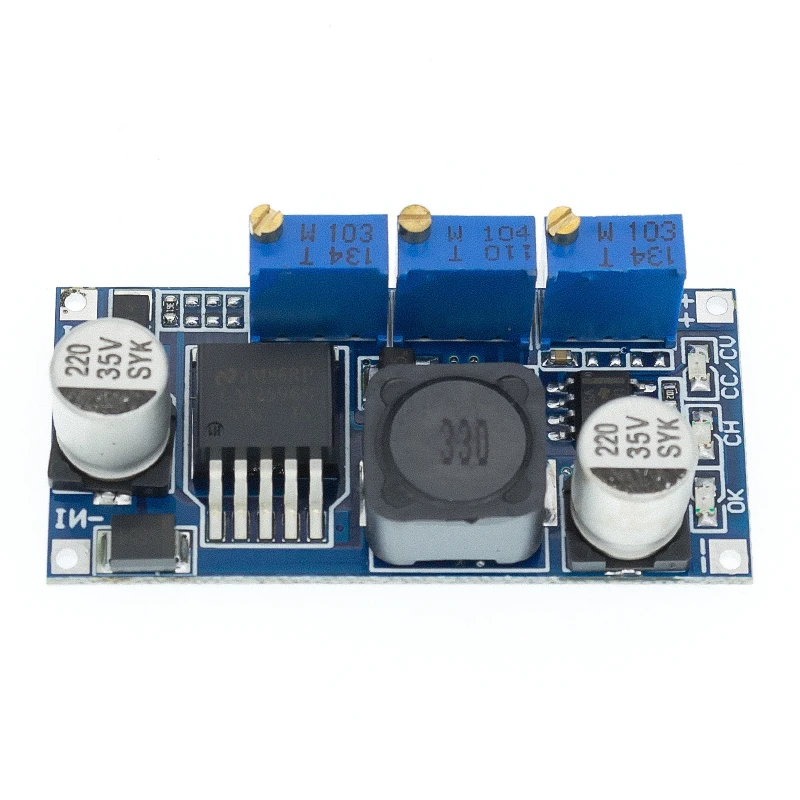

10 шт. LM2596 светодиодный драйвер DC понижающий Регулируемый CC/CV блок питания|dc-dc

10 шт. LM2596 светодиодный драйвер DC понижающий Регулируемый CC/CV блок питания|dc-dc

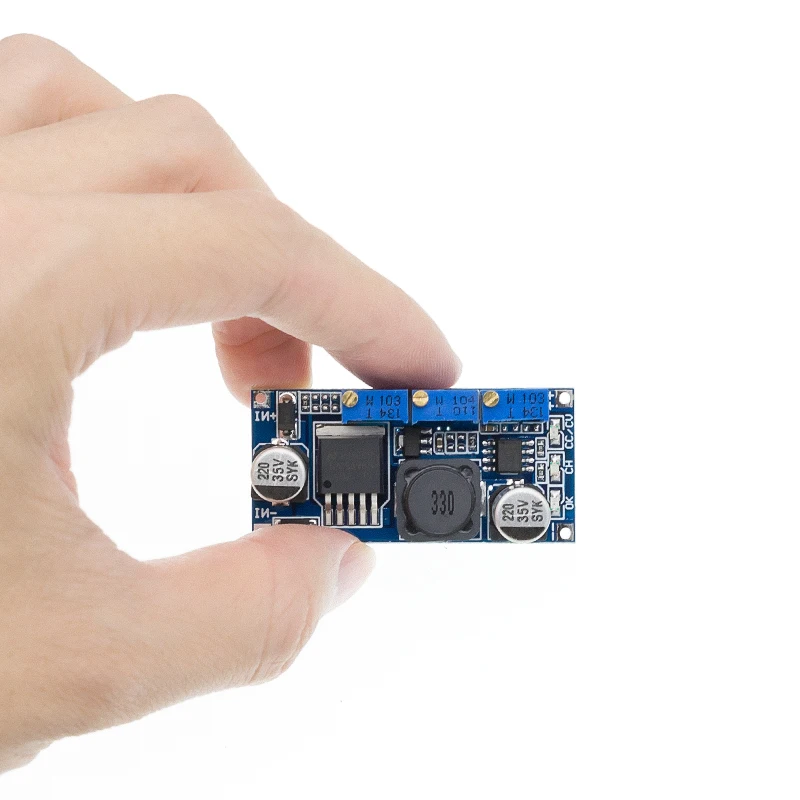

Размер: 46 мм x 23 мм x 10 мм/1,81 "x0.91" x0.39 "(дюйм) (прибл.)

Особенности:
1. Фиксированные повернуть лампу ток до 0,1 в зависимости от того, какая из двух сумм постоянного тока (в тех случаях, когда 2 идентификации в «полный);
2. Увеличенная Входная обратная полярность для защиты, Диод;
3. Использование специальной справки для IC и высокой точности от резистора, так что Постоянный ток является более стабильным (20 градусов до 100 градусов, постоянный ток 1 a, когда температура дрейфа менее 1%).

Особенно подходит для Светодиодный драйвер
* Мощный светодиодный привод постоянного тока
* Литиевое зарядное устройство (o ferroelectric)
* 4 в, 6 в, 12 В, 14 В, 24 В 'зарядное устройство
* Никель-кадмиевый, никель-металлгидридный 'пакет зарядное устройство
Для * солнечных панелей и ветряных турбин

Характеристики:

* Свойства модуля: неизолированный постоянный ток и напряжение модуля
* Исправление: несинхронное исправление
* Входное напряжение: 7-35 в
* Выход напряжение: 1,25 V - 30 V
* Выходной ток: регулируемый максимум 3 a
* Эффективность преобразования: 92% (самый высокий)
* Частота переключения, 150 кГц
* Выходная пульсация: 50 мВ (макс.) 20 м полоса пропускания
* Регулировка нагрузки: плюс или минус 0.5%
* Регулирование напряжения: плюс или минус 2.5%
* Рабочая температура: от-40 до + 85 °

Использование:

* Убедитесь, что вам нужно заряжать напряжение и ток
* Отрегулируйте потенциометр постоянного напряжения, чтобы сделать выходное напряжение таким же, как и напряжение зарядки
* Направление регулировки потенциометра: по часовой стрелке (происходит), против часовой стрелки (уменьшение)
* Используйте мультиметр в 10 a шкале тока для измерения выходного тока короткого замыкания и Отрегулируйте потенциометр тока, чтобы убедиться, что выходной ток соответствует ожидаемому значению тока зарядки
* Ток заряда передачи лампа которая является отличным вариантом по умолчанию 0,1 времен зарядный ток никель-металл (значение постоянного тока)
* Подключен и попробуйте зарядить (для предыдущих пяти шагов входной терминал модуля подключен к источнику питания, выходная нагрузка не подключена к аккумуляторам).

Светодиодный драйвер постоянного тока:

* Убедитесь, что рабочий ток и максимальное рабочее напряжение светодиодный-накопителя вам нужно.
* Настройте потенциометр постоянного напряжения, чтобы убедиться, что выходное напряжение до максимального рабочего напряжения светодиодный.
* Используйте мультиметр в 10 a шкале тока для измерения выходного тока короткого замыкания и регулировки потенциометра тока. Чтобы убедиться, что выходной ток соответствует ожидаемому светодиодный току.
* Присоединяйтесь к испытанию на светодиодный индикатор (для вышеуказанных трех шагов входной терминал модуля подключен к источнику питания, выходная нагрузка не подключена к светодиодный).

Область применения:
Зарядка для литий-ионных батарей: когда литий-ионное напряжение низкое. При использовании прямого зарядного устройства с постоянным напряжением. Из-за слишком большого давления, что приводит к его повреждению. Таким образом, от начала использовать постоянную зарядку. При зарядке на определенный, автоматический переключатель обратно на постоянное напряжение зарядки.

Кривая зарядки: Красный ток, синий-напряжение.
