HC SR501 SR505 инфракрасный установка пироэлектрический датчик обнаружения модуль

HC SR501 SR505 инфракрасный установка пироэлектрический датчик обнаружения модуль

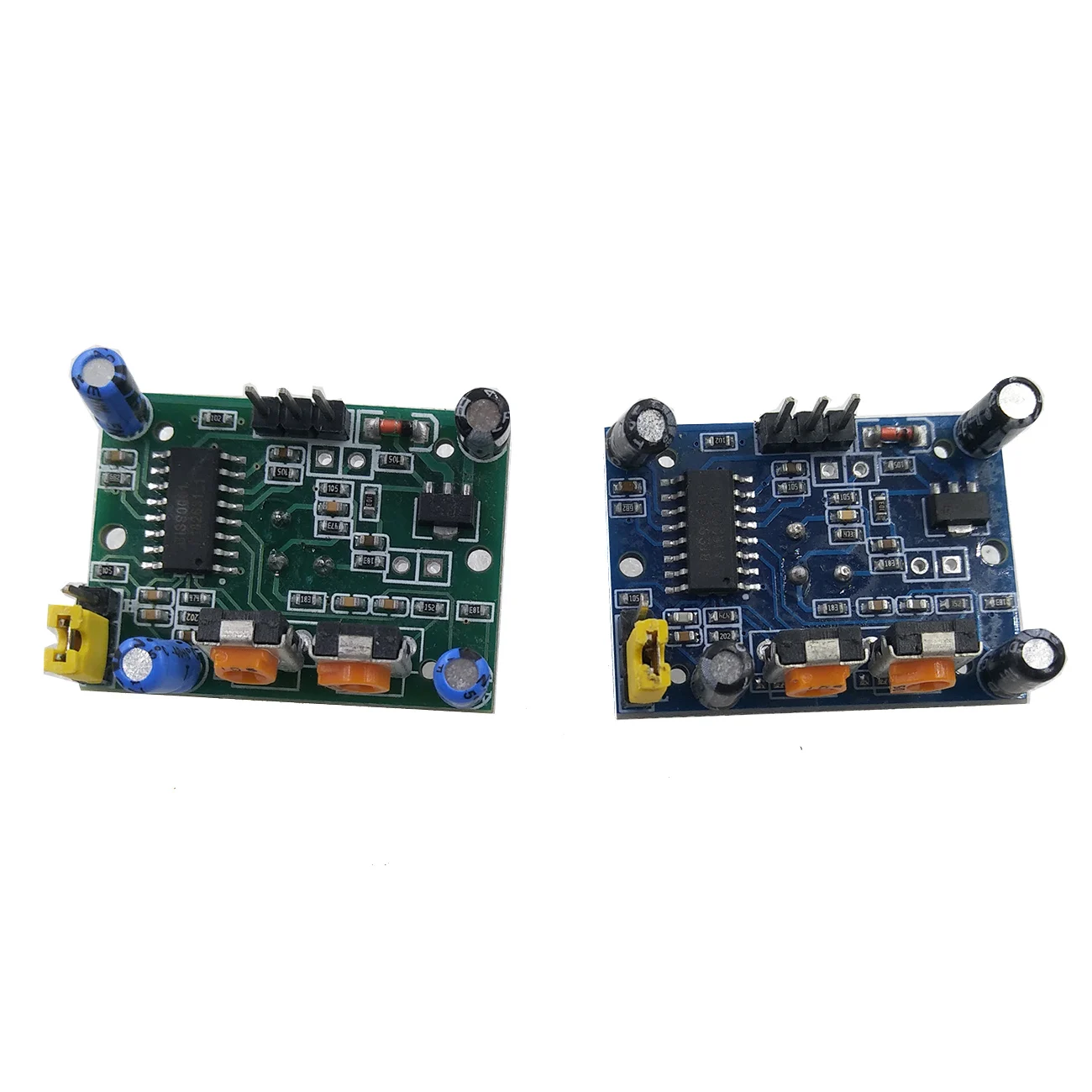

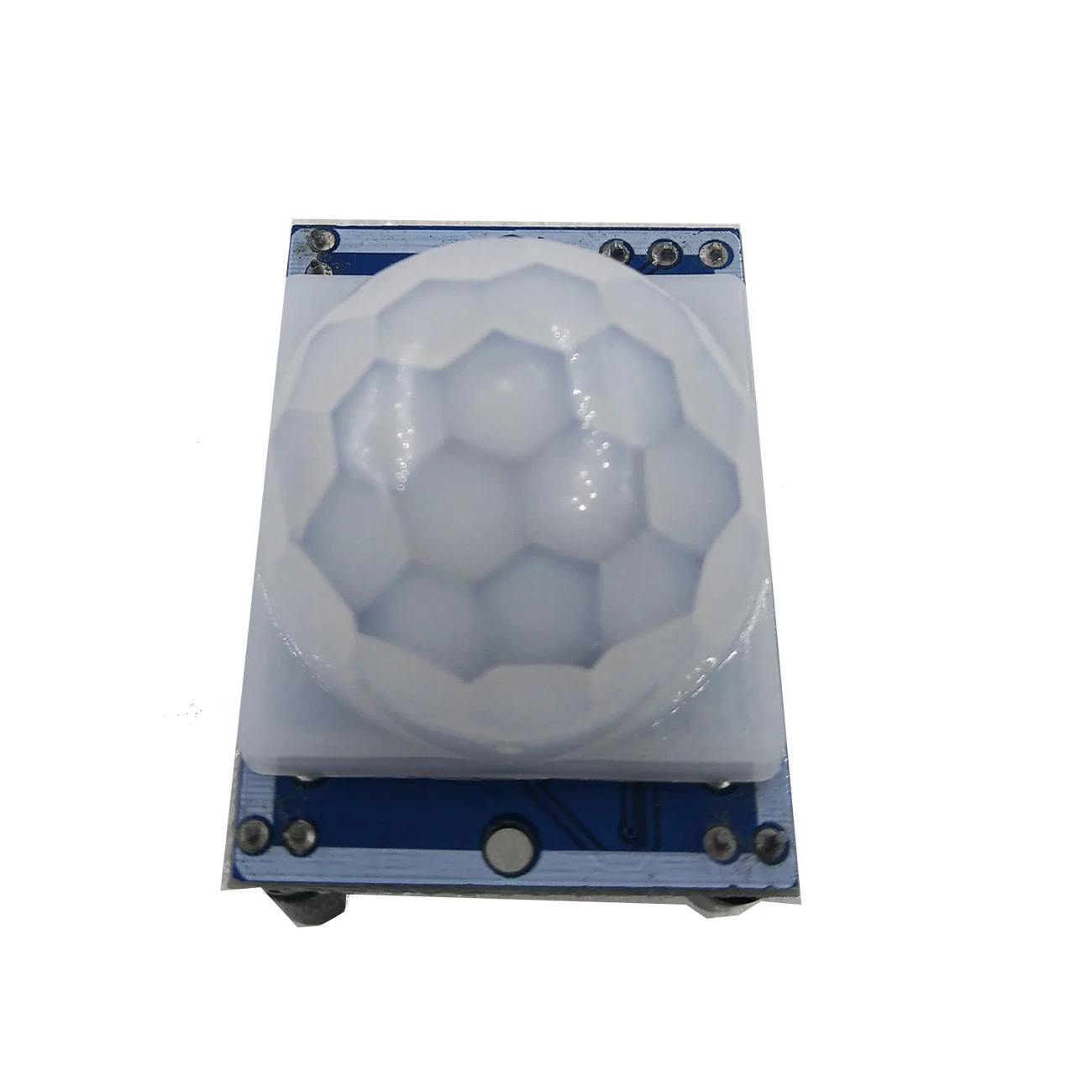

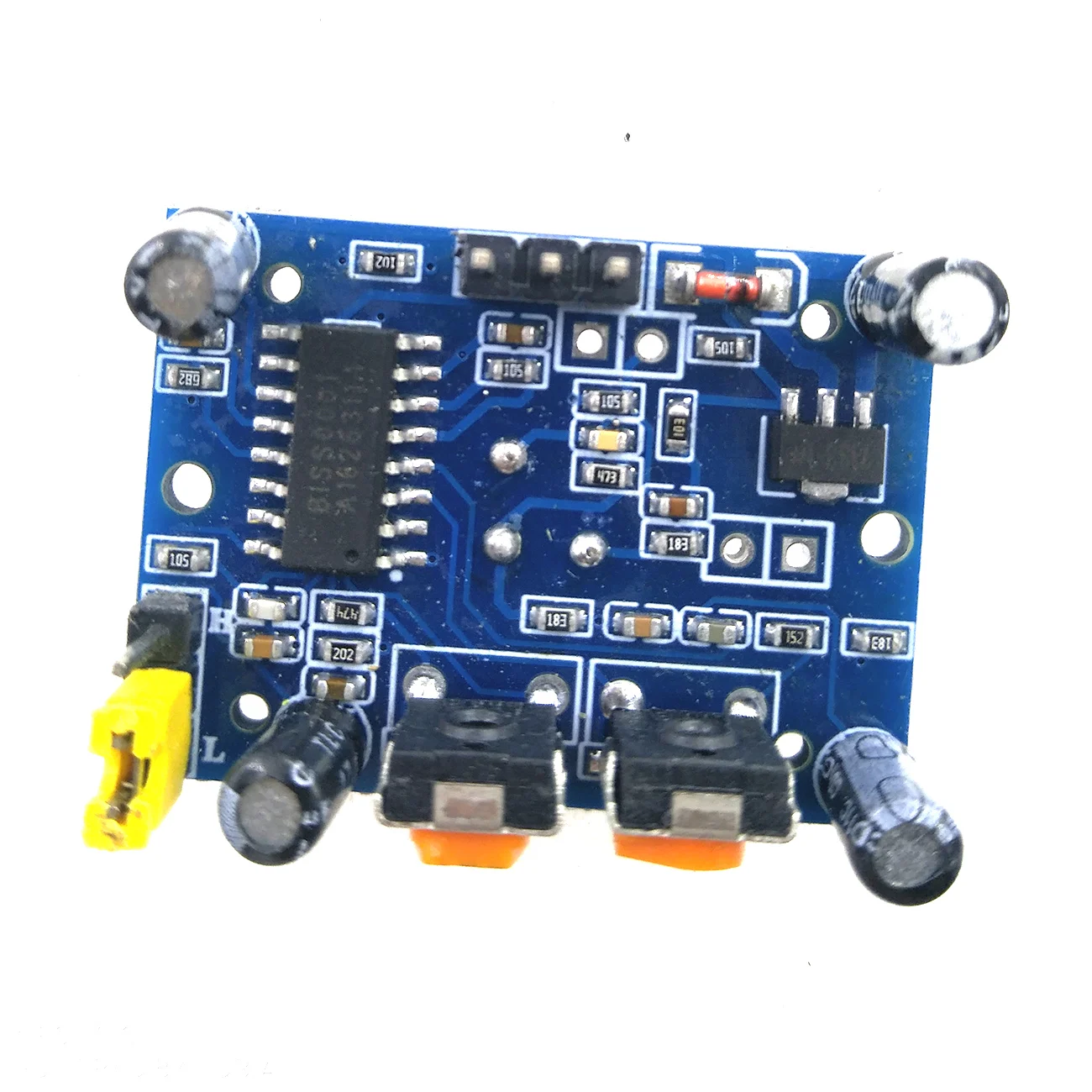

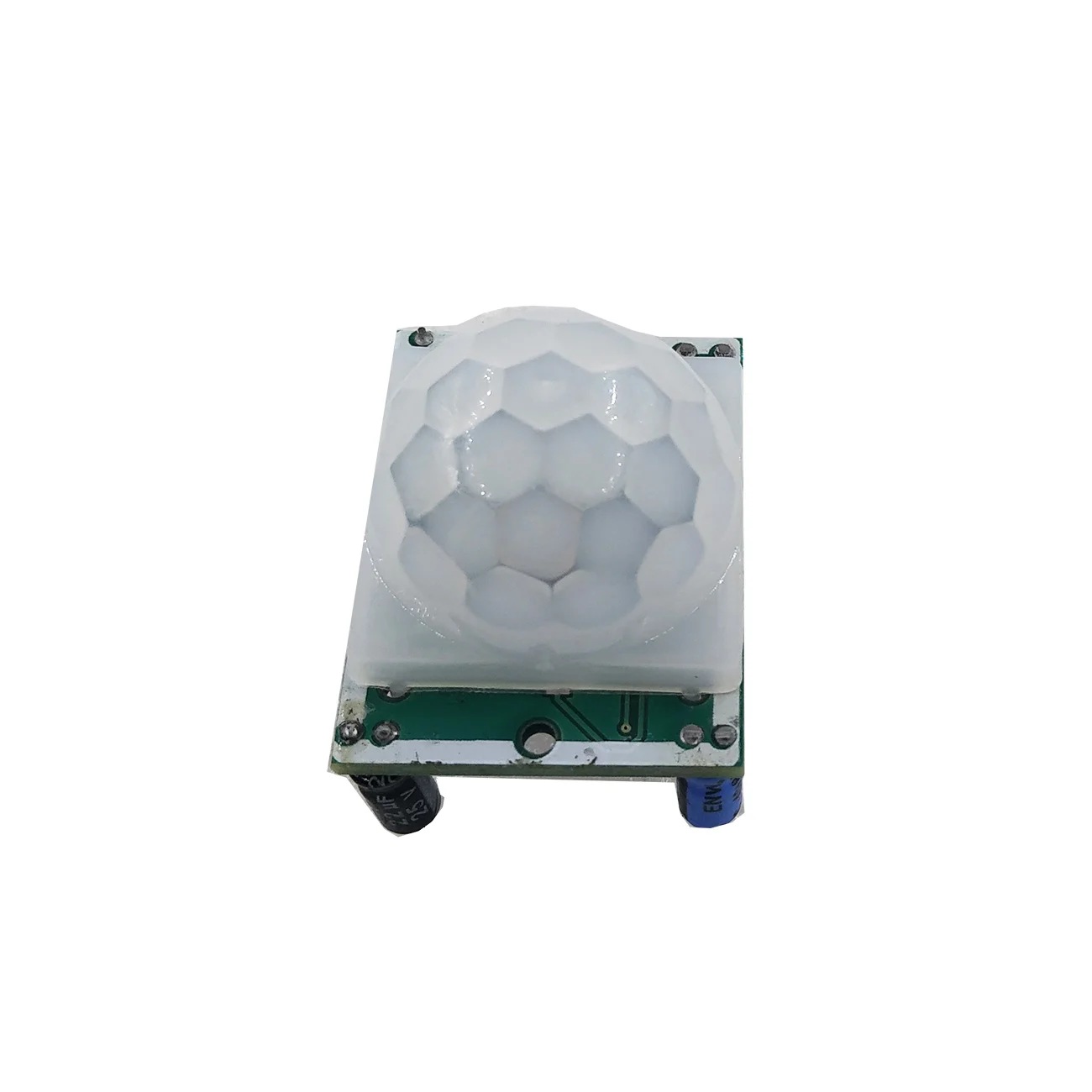

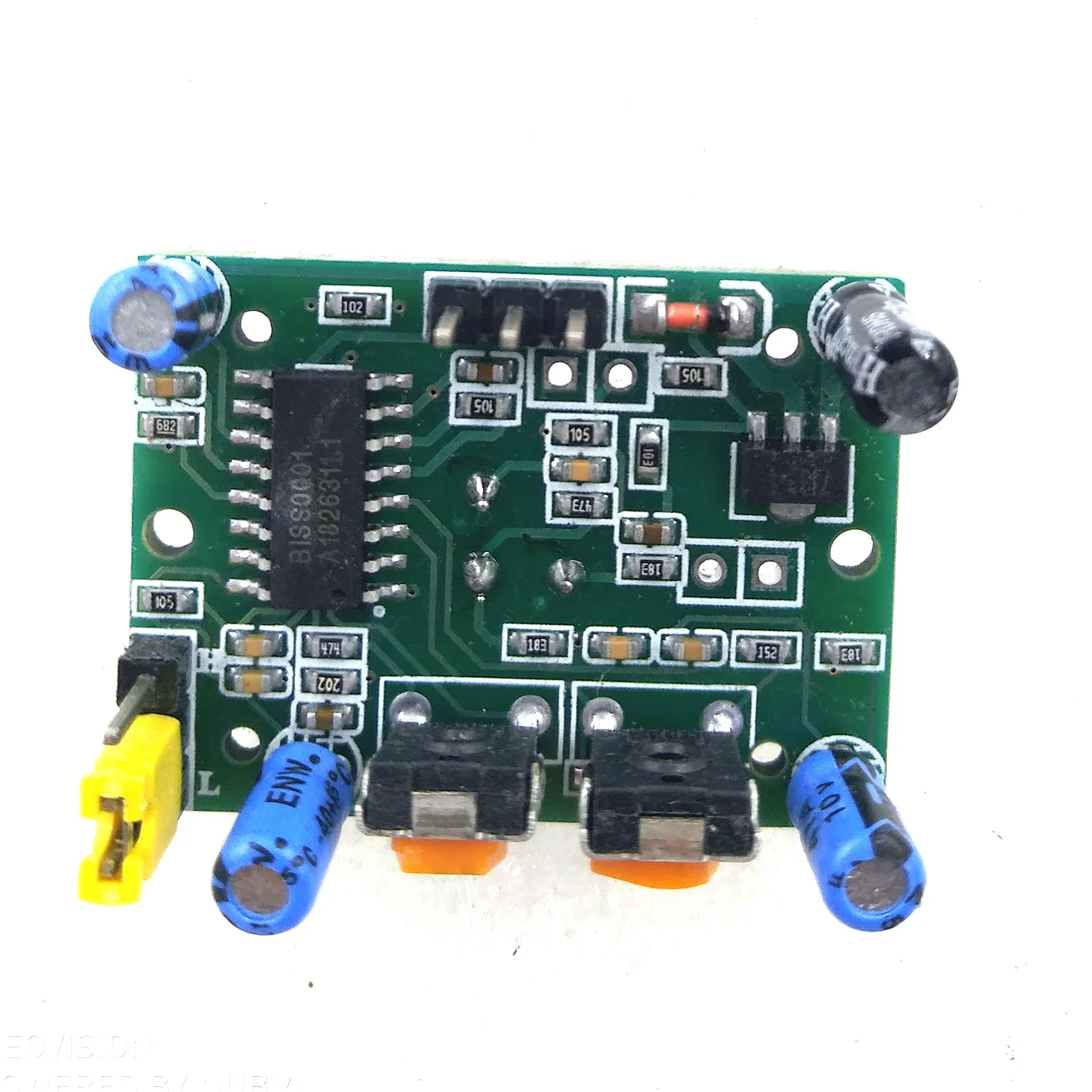

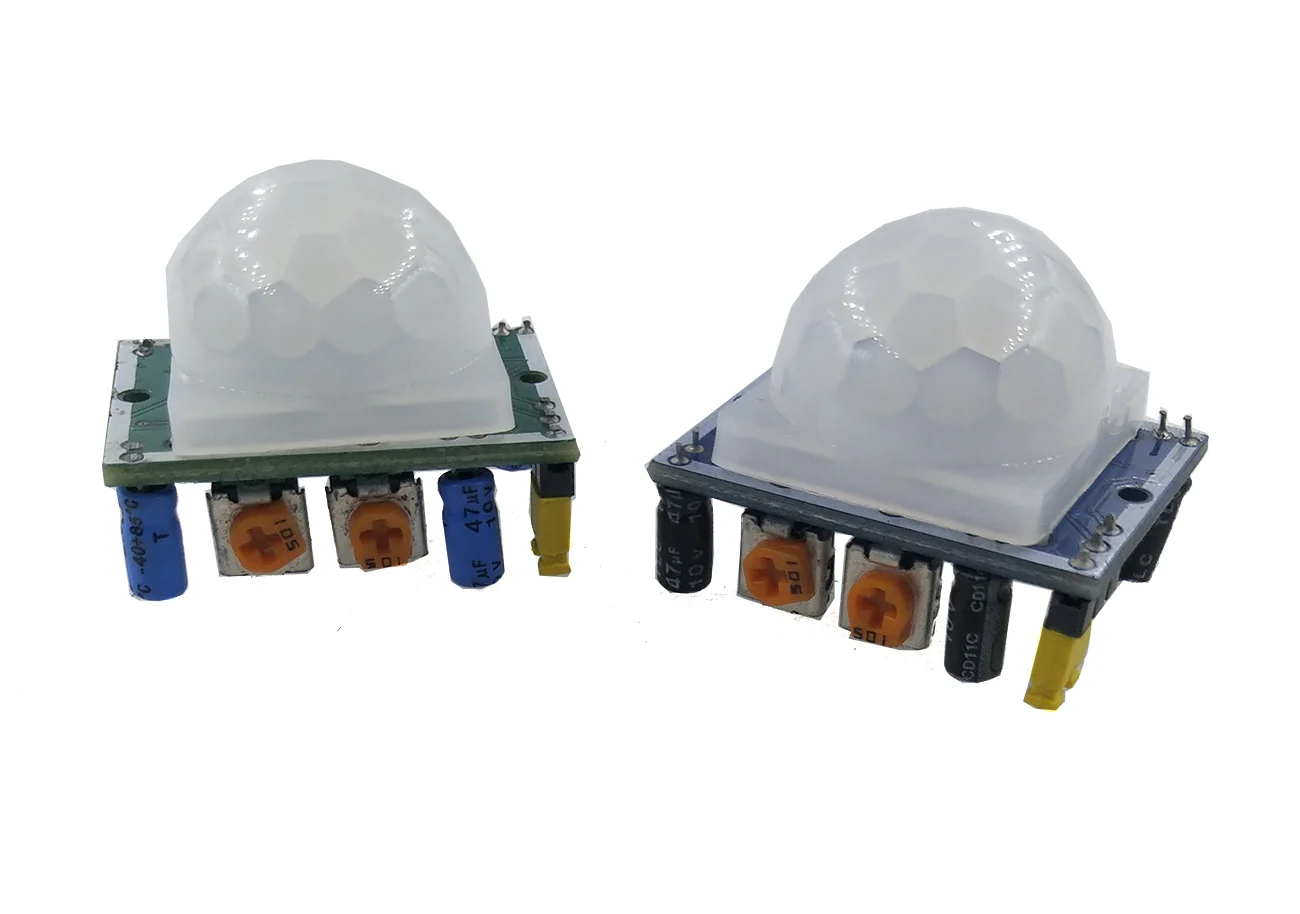

HC-SR501
1. Рабочее напряжение: 5 В постоянного тока при 20 в
2. Потребление статической энергии: 65
3. Уровень выхода: высокий 3,3 В, низкий 0 В
4 задержки: регулируемый (0,3 секунд ~ 18 секунд)
5. время захвата: 0,2 секунд
6. Режим съемки: l нельзя повторять, h можно повторять, по умолчанию h
7. Дальность обнаружения: конусный угол менее 120 градусов, самый длинный-7 метров
8. Рабочая температура:-15 ~ + 70
9. Размер печатной платы: 32*24 мм, отверстие для винта 28 мм, диаметр винта 2 мм, Размер линзы индукция: (диаметр): 23 мм (по умолчанию)
Особенности:
1. Авто: когда кто-то входит в диапазон обнаружения в качестве расширенного входа, человек, оставляющий диапазон зондирования, автоматически задержит передовое отключение. Низкий Уровень выходного сигнала
2. Управление освещением (опционально): модуль оставляет за собой положение, которое можно настроить для дневного фотопереключатель или бликов без зондирования. Управление лампой является опциональной особенностью и нет заводского установленного резистора. Если вам необходимо, пожалуйста, приобретите установленные фотографии.
3. Два режима съемки: l нельзя повторять, h можно повторять. Опция перемычки по умолчанию до h.
R. невоспроизводимый Режим триггера: после выхода датчика с высоким уровнем время задержки заканчивается и выход автоматически изменится с высокого уровня на низкий уровень.
B может повторять форму активации: Hou Расширенный индукционный выход, если он активен в своем диапазоне зондирования в период задержки, его выход будет оставаться высоким до тех пор, пока человек не уйдет из дома самостоятельно задержит высокий уровень будет низким (обнаружение индукции после модуля дает каждый вид деятельности, Он автоматически продлевает задержку в течение периода времени, и время задержки последней активности начинается.
4 времени сбоя индукционной мощности (настройка по умолчанию: 0,2 секунд): после каждой индукции, выход датчика модуля (низкий уровень высокого уровня), время сбоя питания можно установить немедленно, в течение которого датчик не получает ни одного сигнала датчика. Эта функция может быть выполнена (выход датчика и время блокировки). Рабочий интервал может быть применен к продукту обнаружения интервала; в то же время, эта функция может подавить различные помехи нагрузки во время процесса переключения.
5. Широкий диапазон рабочего напряжения: по умолчанию напряжение DC5V составляет 20 в
6. энергопотребление: колыбельный ток 65, особенно подходит для оборудования с питанием от батареи.
7. Высокий уровень сигнала: может быть легко подключен к цепи.

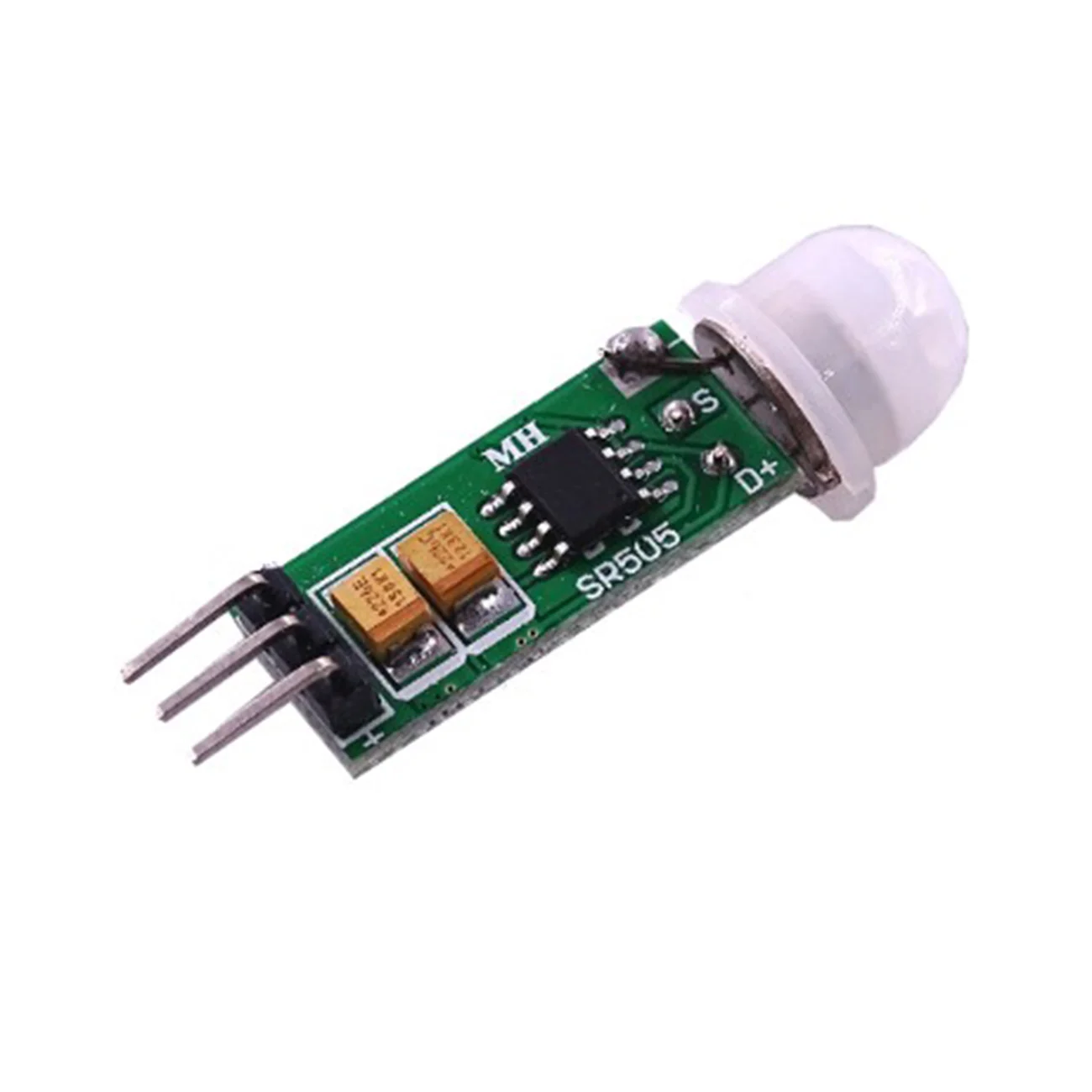

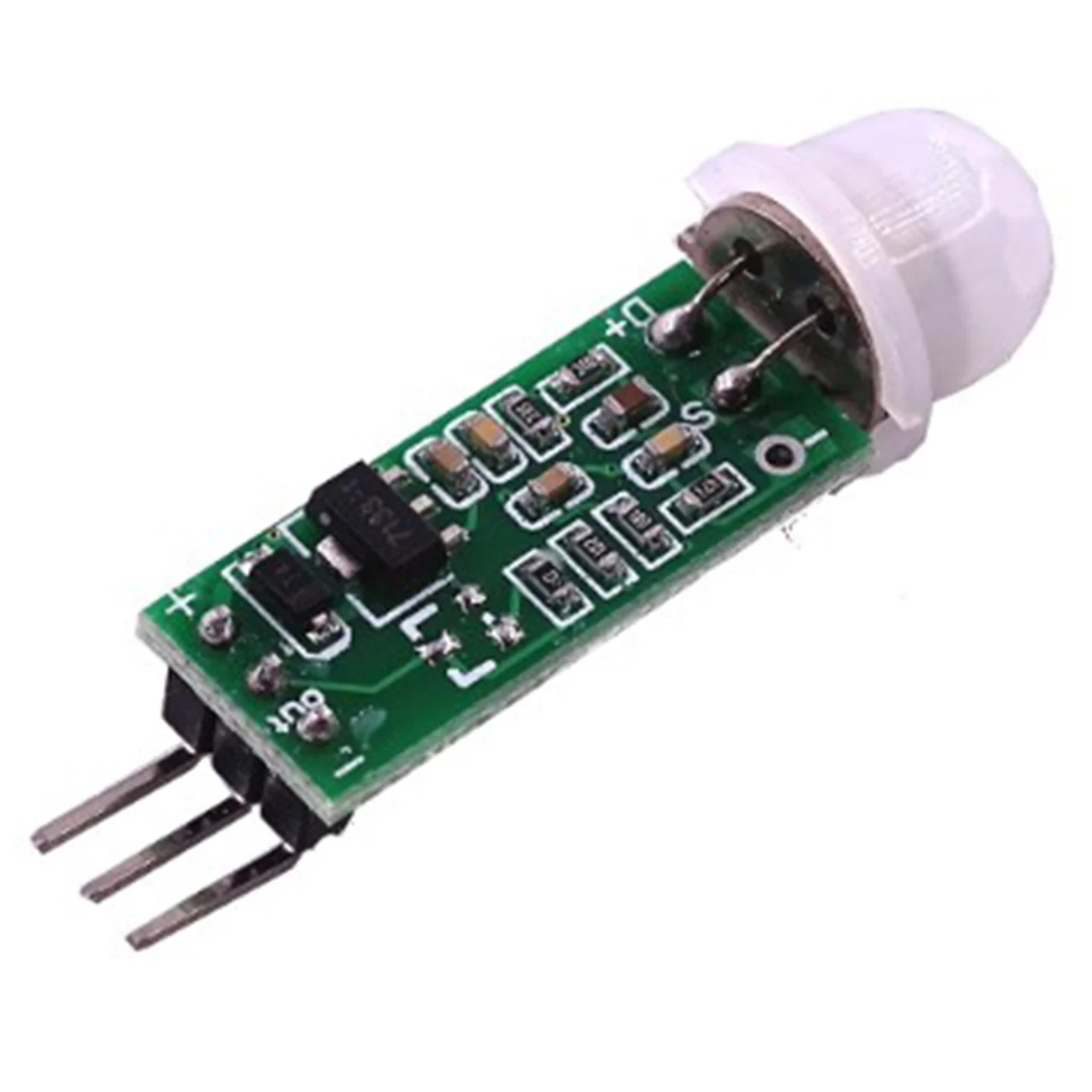

HC-SR505

Модуль обнаружения малого тела HC-SR505 основан на инфракрасной технологии, продуктах автоматического управления, высокой чувствительности, высокой надежности, ультра-низком режиме работы и ультра-низком напряжении. Широкий спектр Автоматических Датчиков для электрического оборудования, особенно батареи автоматического управления продуктов.
Технические параметры:
Диапазон рабочего напряжения: DC4.5-20V

Ток накаливания: <60uA

Выходной уровень: 3,3 В Высокий/0 в низкий

Триггер: Повторный триггер (по умолчанию)

Время задержки: по умолчанию 8 S +-30% (можно установить) настроить диапазон нескольких палаток-10 минут)

Размер печатной платы: 10*23 мм

Индукционный угол: конусный угол <100 градусов

Расстояние срабатывания: 3 метра

Рабочая температура:-20-+ 80 градусов

Размер объектива датчика: диаметр: 10 мм (по умолчанию)

Особенности:

Автоматическое распознавание: диапазон входного обнаружения очень высок, и люди оставляют диапазон датчика, чтобы автоматически задержать высокие и низкие выходы. Ультра-маленький размер.

Повторное срабатывание: высокий выход датчика, время задержки, если есть активность человека в пределах его диапазона обнаружения, выход будет высоким, пока люди не уйдут после переменной высокой задержки (Расширенный модуль датчика) задержка после каждого действия после автоматического обнаружения тела, Последнее событие является отправной точкой времени задержки.

Широкий диапазон рабочего напряжения: по умолчанию рабочее напряжение DC4.5V-20V.

Микропотенциал: ток колыбельности <50 мкм, особенно подходит для автоматического Питание от батареи продуктов.

Выход высокого сигнала: легко соединять и различные схемы.

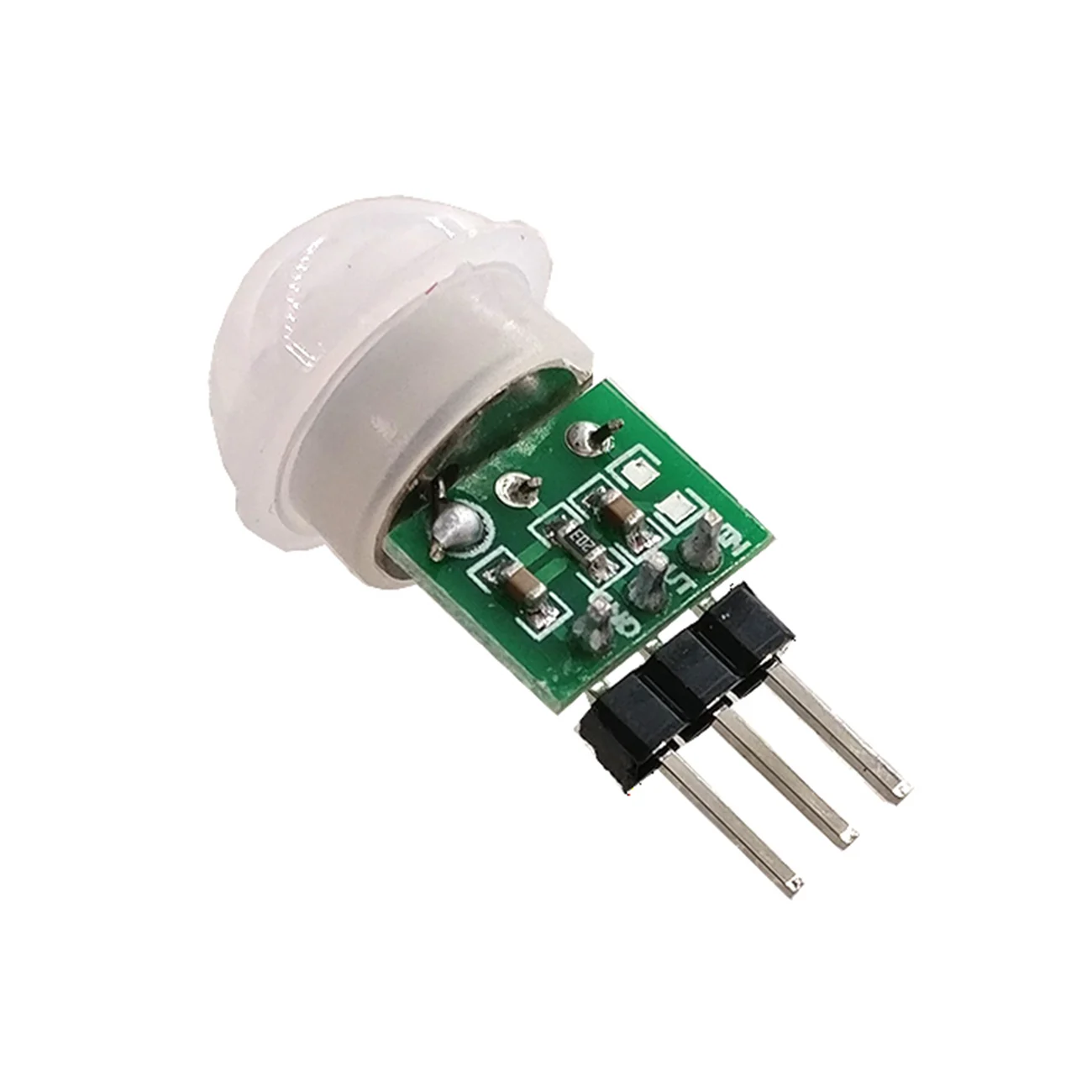

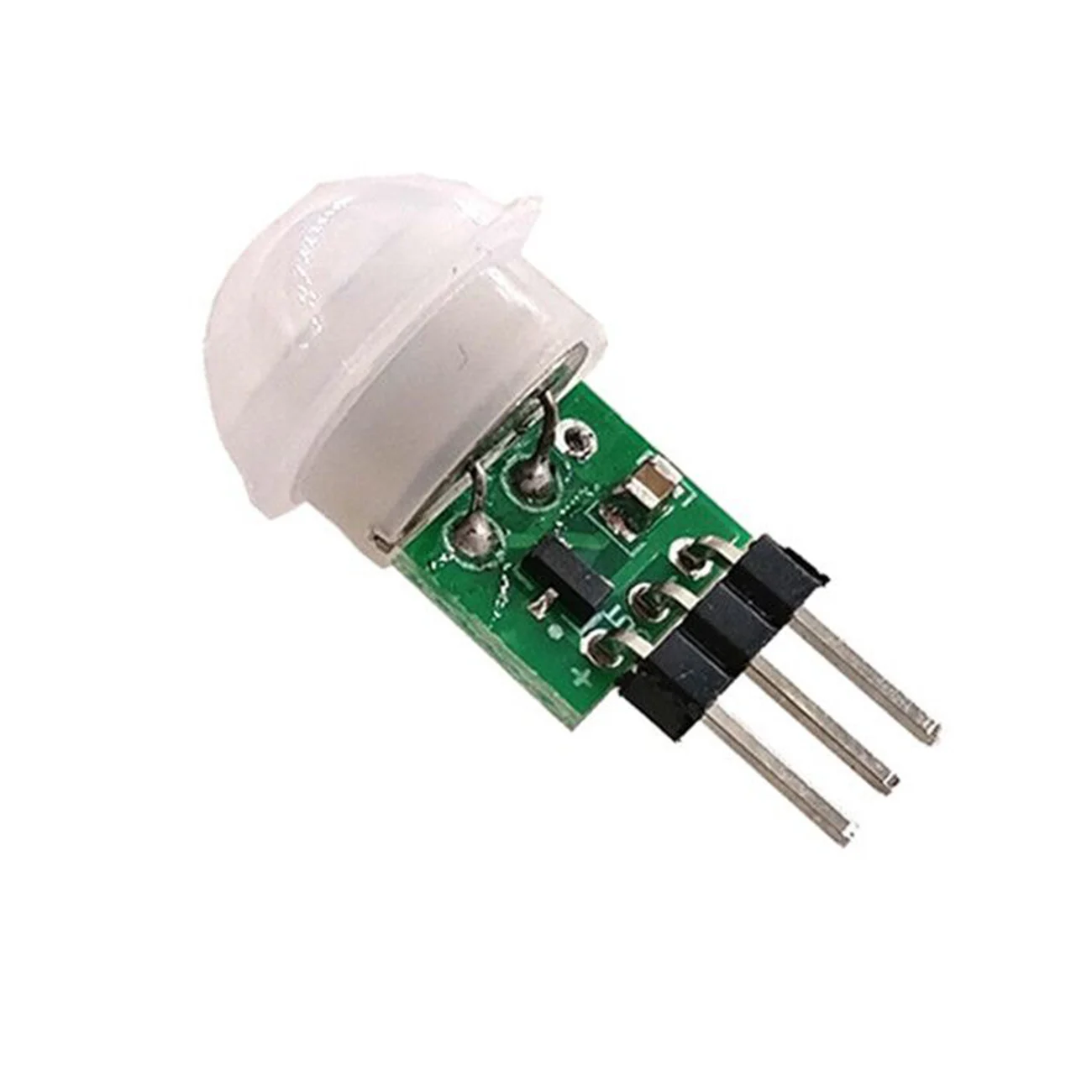

AM312 датчик

Особенности:
1. Низкое энергопотребление, небольшой размер, легко установить
2. внутреннее использование цифровой обработки сигнала, сильные помехи в колодце
3. высокая чувствительность и высокая надежность, может широко использоваться в автоматических цепях обнаружения
4 повторный Режим триггера: То есть, после высокой производительности, во время задержки, если тело находится в диапазоне зондирования, выход будет оставаться высоким до задержки персонала. Стать низким уровнем. (т. е. модуль обнаружения автоматически определяет время задержки после каждой активности человеческого тела, и использует последний активный момент в качестве начальной точки времени задержки)

Технические параметры:
Рабочее напряжение: DC 2,7-12 В;
Потребление статической энергии: <0.1ма;
Время задержки: 2 секунды;
Время блокировки: 2 секунды;
Режим съемки: повторяемый;
Диапазон обнаружения: ≤угол конуса 100 градусов, 3-5 метров; (в зависимости от конкретных линз)
Рабочая температура:-20-+ 60 °C
Размер печатной платы: 10 мм * 8 мм
Модуль объектива: маленький объектив
