RS485 модуль сбора напряжения и тока Modbus RTU карта связи 8 аналоговый выход. |

RS485 модуль сбора напряжения и тока Modbus RTU карта связи 8 аналоговый выход. |

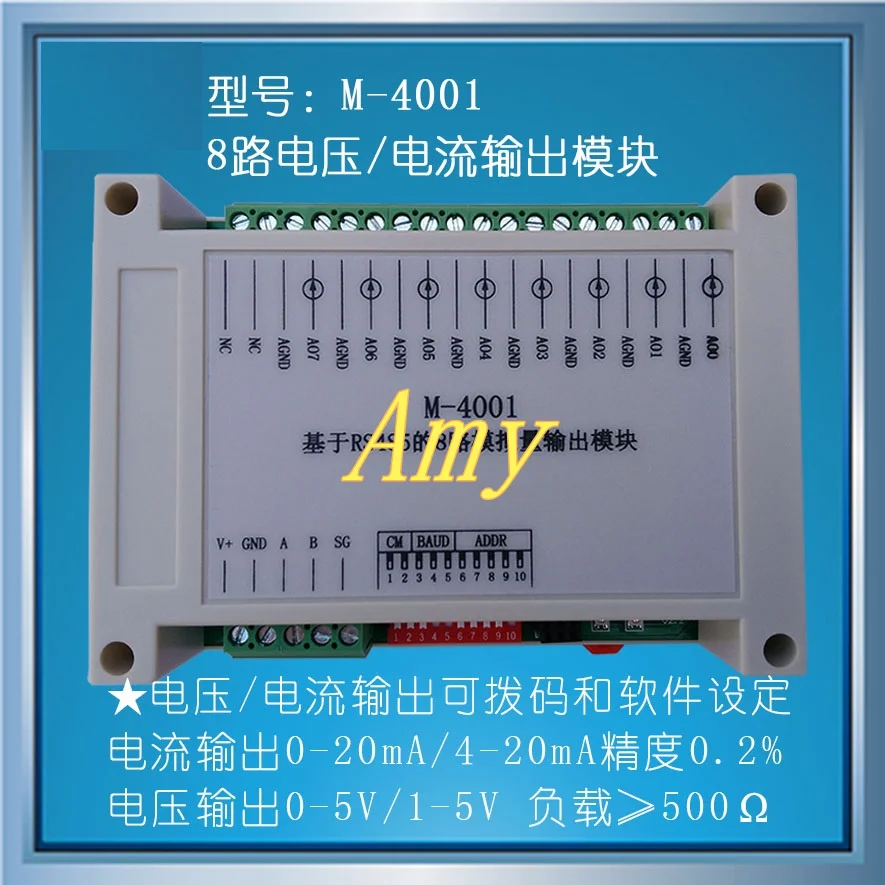

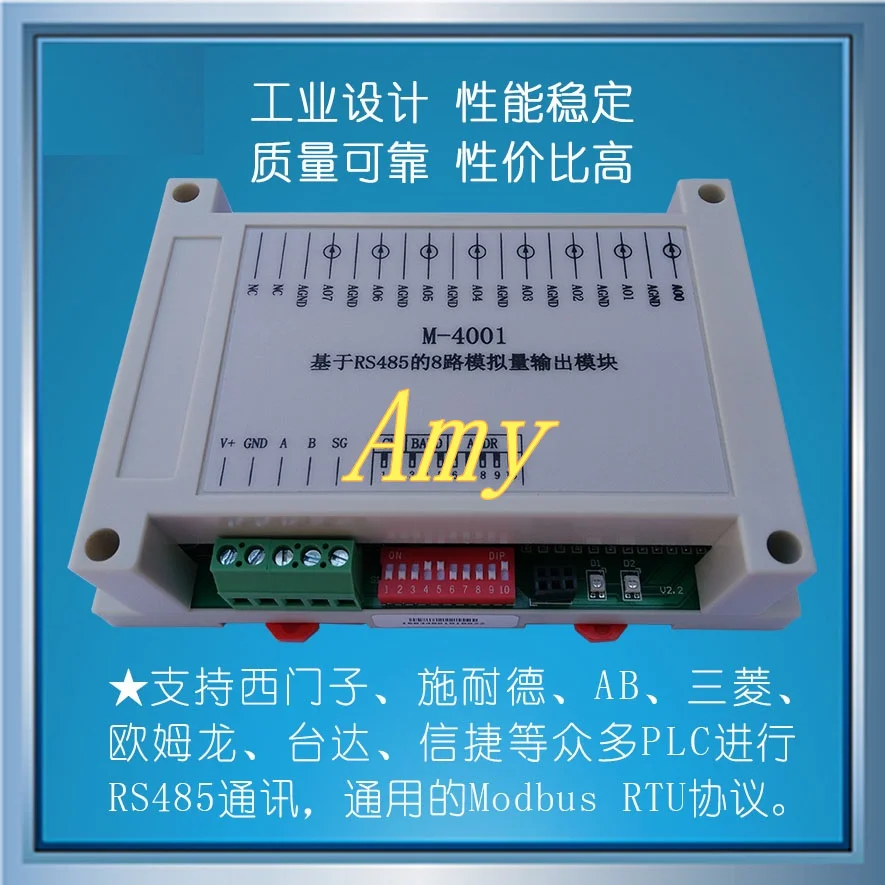

1 Введение продуктаM-4001 (8 аналоговый выходной модуль на основе Modbus) широко используется в качестве общего аналогового выходного модуля в металлургической, химической, механической, пожарной, строительной, электрической, транспортной и других промышленных отраслях. Модуль может выводить 8 каналов от 0 до 20 мА, от 4 до 20 мА, от 0 до 5 В или от 1 до 5 В аналоговых сигналов. Аналоговые сигналы изолированы от основной цепи и могут быть изолированы. Эффективное подавление помех промышленного поля. Он поддерживает стандартный протокол Modbus RTU и имеет функцию обнаружения таймаута связи. Его можно использовать вместе с другими устройствами, которые следуют протоколу Modbus RTU.Обзор системы 1,1Модуль M-4001 в основном состоит из цепи электропитания, аналоговой выходной цепи, изолированной схемы приемопередатчика RS485 и MCU. Высокоскоростной процессор используется в качестве блока управления и изолированный интерфейс связи RS485 имеет функцию ESD, перенапряжения и защиты от перегрузки по току. Это позволяет избежать влияния промышленного полевого сигнала на коммуникационный интерфейс модуля и делает коммуникацию стабильной и надежной.1,2 Основные технические индикаторы1) Параметры системыНапряжение источника питания: 18 ~ 36 В постоянного тока, защита задней части блока питанияПотребляемая мощность: 1 Вт без выходного тока, Максимальная потребляемая мощность с 4 ВтРабочая температура:-10 C ~ 60 CТемпература хранения:-40 C ~ 85 CОтносительная влажность: от 5% до 95% без конденсации2) Параметры аналогового выходаКоличество дорожных выходов: 8Диапазон выхода: 0 ~ 20 мА, 4 ~ 20 мА, 0 ~ 5 В, 1 ~ 5 в настраиваемыйНапряжение изоляции: 1500VDCСопротивление нагрузки: когда ток выходной, сопротивление проводника составляет менее 500 Ом. При выходном напряжении сопротивление нагрузки проводника составляет более 500 Ом.Разрешение: 15 битАналоговая точность: 0.2%3) интерфейс связиИнтерфейс связи: RS485 интерфейс, изоляция 1500VDC, + 15kV ESD защита, защита от перегрузки по токуНапряжение изоляции: 1500 ВПротокол связи: протокол Modbus RTUСкорость передачи данных: 1,2 k, 2,4 k, 4,8 k, 9,6 K, 19,2 k, 38,4 k, 57,6 k, 115,2 kФормат передачи данных: 1 пусковой бит, 8 бит данных, нет, нечетный или ровный паритет, 1 или 2 стоп-бит.1,3 форма и размерМатериал корпуса: АБС-пластикРазмер: 145 мм (длина) * 90 мм (ширина) * 40 мм (высота)Установка: Стандартная DIN35 направляющая установка и винтовая установка.
