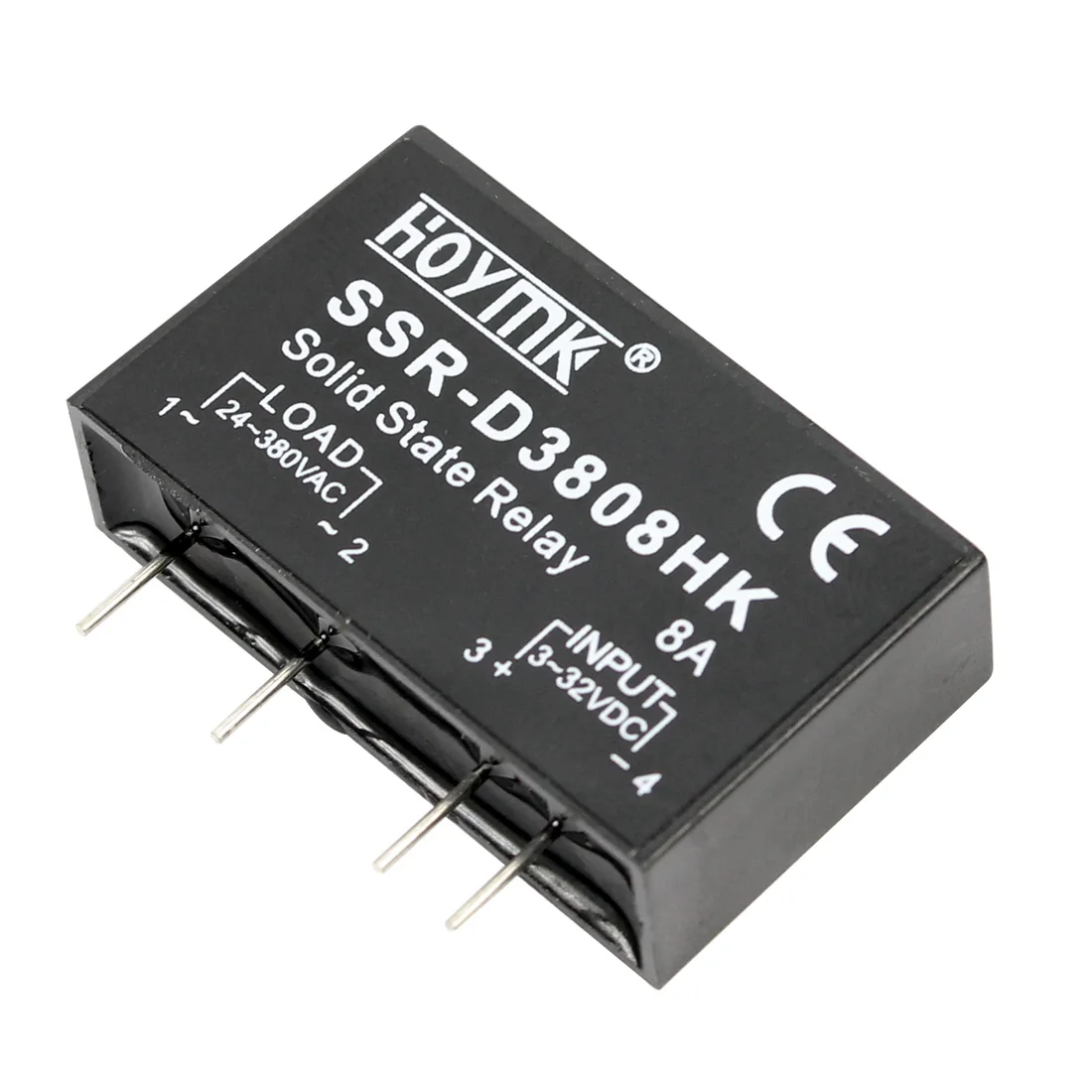

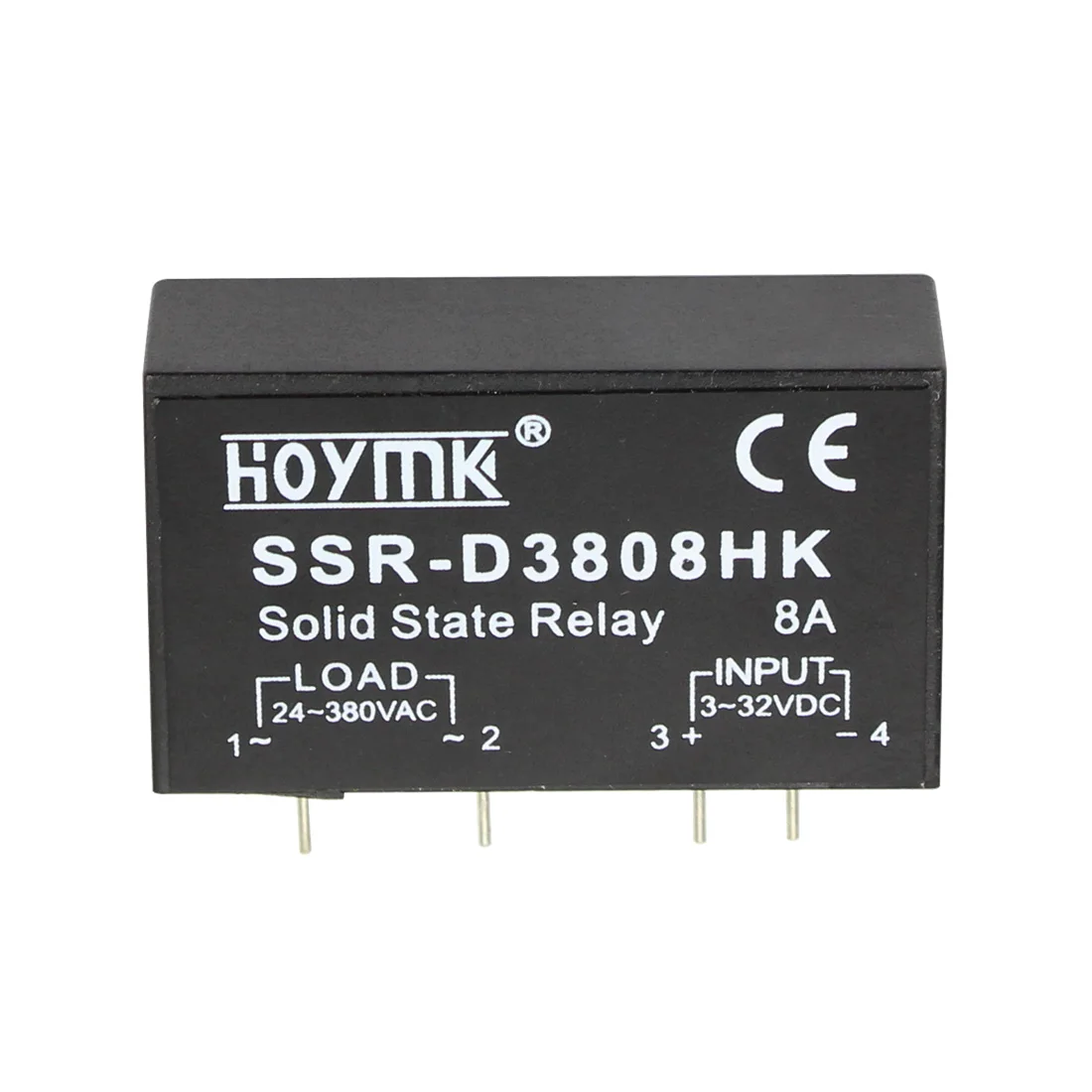

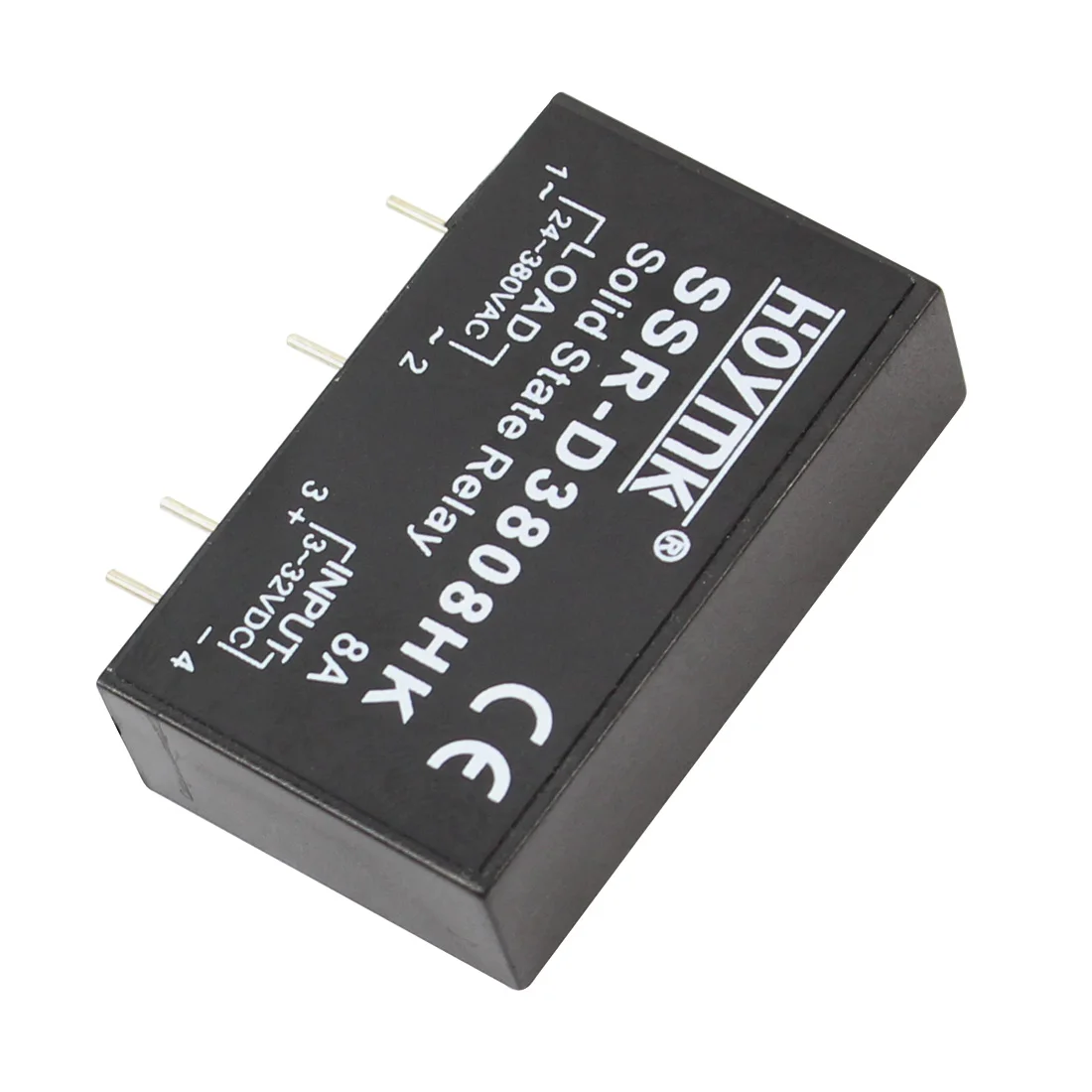

Q00132 печатная плата предназначенная для штырьков SSR D3808HK 8A твердотельное реле

Q00132 печатная плата предназначенная для штырьков SSR D3808HK 8A твердотельное реле

Печатная плата, предназначенная с контактами Hoymk SSR-D3808HK 8A DC-AC фазы твердотельного реле SSR D3808HK Продукт Особенности: 1. Входное и выходное напряжение теплоотвода выдерживает 1500VAC; 2, встроенный RC плотное соединение цепи; 3. Оснащен защитным уплотнением; 4. Построение внешнего потенциометра регулирования выходного напряжения, упрощения; 5. Диапазон регулировки фазового смещения тиристора на выходе; 6, 100% нагрузочные текущие испытания на старение, через сертификацию Европейского союза CE, международную сертификацию ISO9000, сертификацию 3C   Технические характеристики: Управление: постоянный ток контроль переменного тока   Нагрузки Напряжение: 24-380VAC   Управление Напряжение 3-32VDC   Постоянного тока: 3-25mA   -Ток утечки: 2 мА   -Давление 1.5VAC   Время отключения 10 мс   Диэлектрическое Выдерживаемое Напряжение: 1500VAC   Сопротивление изоляции: 500 м/500 В постоянного тока   Рабочая температура:-25 -+ 70   Монтажная печатная плата монтажа   Указания: нет   Оригинальная коробка: Да   Цвет: как на картинке   Вес: 16 г      Безопасность меры предосторожности:   1. Необходимо использовать, когда ток нагрузки выше 10А устанавливается на теплоотвод или металлическую опорную пластину с соответствующим охлаждающим эффектом и покрывается тепловой смазкой между поверхностью крепления SSR heat bottom, 40A выше плюс вентилятор принудительное охлаждение или вода. 2, с использованием индуктивной нагрузки переменного тока, к выходу применяется высокое переходное напряжение и поток потока, что может привести к проводимости твердотельного реле или повреждению, обычно требуется доступ к выходному напряжению с помощью конкретных устройств управления напряжением зажима, таких как двойной Диод Зенера или Варистор (MOV). Номинальное напряжение Варистор рекомендуется брать на 1,6-1,9 раз; 3. Контроль, близкий к минимальному току нагрузки, является небольшой нагрузкой тока, должен нагрузить резистор фиктивной нагрузки параллельно, чтобы уменьшить ток утечки по сравнению с выходом нагрузки высокого остаточного напряжения. 4, во избежание превышения температуры допустимое значение твердотельных реле, учитывая охлаждающий эффект приложения, следует спроектировать и установить положение, только когда два или более твердотельных реле установлены бок о бок, вы должны оставить соответствующий интервал. 5, параллель между выходом может быть не больше, чем просто использование твердотельных реле, в стремлении увеличить выходной ток. Однако выход может быть использован в тандеме, чтобы применить более высокое рабочее напряжение. 6, при использовании более чем просто твердотельного реле, когда совместно управляемые входы питания, которые могут быть использованы в тандеме, также могут быть использованы параллельно. 7, емкостная нагрузка предостерегает эту часть, пожалуйста, выберите емкостную нагрузку выделенных твердотельных реле.
