Характеристики
DIY Kit ламповый усилитель моно ссылка дифференциальная схема ksa100 дискретные 2SA1943
История изменения цены
*Текущая стоимость 2 055,78 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Feb-23-2026 | 2610.67 руб. | 2662.85 руб. | 2636 руб. |
| Jan-23-2026 | 2117.29 руб. | 2159.30 руб. | 2138 руб. |
| Dec-23-2025 | 2569.18 руб. | 2620.10 руб. | 2594.5 руб. |
| Nov-23-2025 | 2548.21 руб. | 2599.40 руб. | 2573.5 руб. |
| Oct-23-2025 | 2034.49 руб. | 2075.15 руб. | 2054.5 руб. |
| Sep-23-2025 | 2507.15 руб. | 2557.32 руб. | 2532 руб. |
| Aug-23-2025 | 2487.59 руб. | 2537.18 руб. | 2512 руб. |
| Jul-23-2025 | 2466.97 руб. | 2515.79 руб. | 2490.5 руб. |
Описание товара

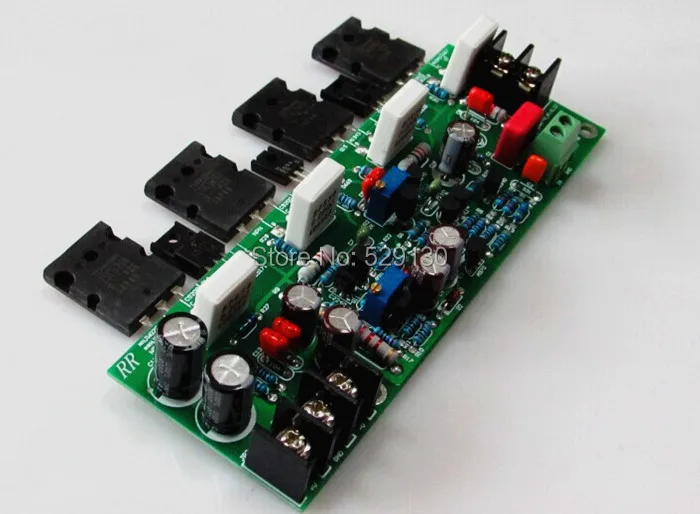

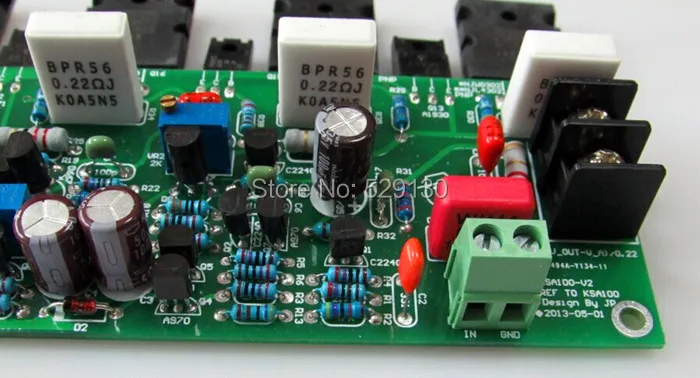

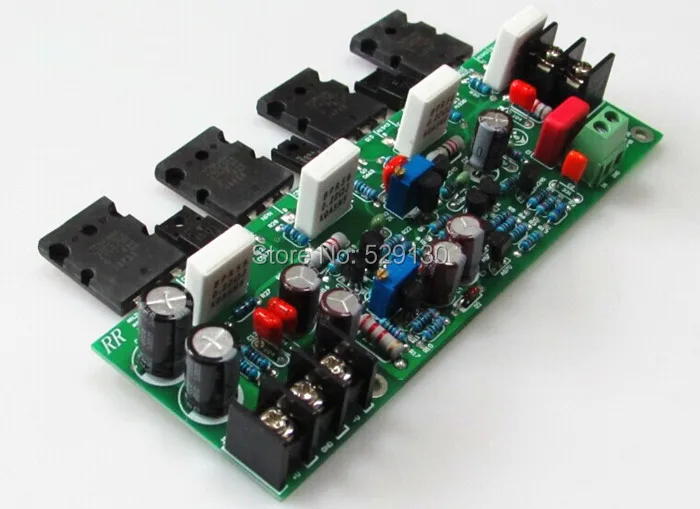

Эталонный ламповый усилитель ksa100
2SA1943 2SC5200 моно усилитель платы
Сделай своими руками набор, Нужен покупатель сварит себя
Технические параметры: Выход мощность: В зависимости от напряжения питания, а выбор мощности трубки будет отличаться, такие как силовые трубки 2SC5200, 2SA1943 При +/-50 В мощность питания до 120 Вт под (8 Ом нагрузки) Динамик сопротивление: В наличии 4-8 Ом. Размер печатной платы:140*50 мм. Мощность питания:DC Dual 30-50 В, необходимость замены выдерживает повышенную напряжение повышенной емкости. Дискретная трубка:2SA1943 2SC5200, классика на тубе (актуальная доставка досок). Введение: Это моно, стерео, нужно два, линия по ссылке на США Kellett (Krell) ksa100 очень классические линии, производительность звука очень хорошая, дифференциальный вход транзисторов 2sc2240 оригинал и 2sa970, push-Tube 2SC5171 и 2sa1940, импортируются. Выберите толкающую трубу импорт 2SC5171 и 2SA1930. 1.Существует 1% прецизионных резисторов металлических резисторов (кроме 1 Вт до 5 Вт 5% Точность, а также неиндуктивный резистор снаружи), С помощью CBB конденсатор 2.Электролитические конденсаторы Nippon имеют Nover и Lelon других известных конденсаторов. Для обеспечения устойчивости цепи, а также шумоподавления очистите. 3.2SC5171, 2SA1930 биполярные транзисторы, роль-содействовать управлению. 2sd669 импортированная NPN Кремниевая трубка, 2sd669 работает в одиночном статусе конца класса, положительный и отрицательный полуволновой сигнал на 2sd669 один, так что нет кроссовера искажения, И даже гармоническое богатство тембры есть какая-то влажная роль, и таким образом увеличенная плата очень устойчива, Но 2sd669 работает в большом текущем состоянии 50ma (обычный Op Amp, усиление интегрировало только несколько миллиметров), для решения большого динамического музыкального сигнала легко получить максимально реалистичную звуковую производительность! Play Ultimate Effect!. Части DIY ввод в эксплуатацию Примечания: 1) прежде, чем активировать vr2 (2 К) регулируемый резистор по часовой стрелке (quiesent Current, такой, как теплоотвод S низкий quiesent ток, когда сила, чтобы предотвратить избыточное тепло вызывает слишком много), хорошая силовая транзисторная и теплоизоляция утеплителя, подключение мощности; Внимание к необходимости для двойной фильтрации исправленного постоянного напряжения; регулируемый резистор R2 (2 К) к А, b два отверстия (снова рядом с выходным концом) напряжение 22мв (R36 через напряжение), ток quiesent IQ = 100ma; меньше по часовой стрелке против часовой стрелки увеличивается. 2) Регулировка середины точки, регулировка VR1 (2 К) регулируемый резистор, как близко к нулю, так, что выходная милливольт. Изображения продукта:
Перечень компонентов, включая все компоненты совета
PcbДоска silkscreen с компонентными значениями очень удобно DIY

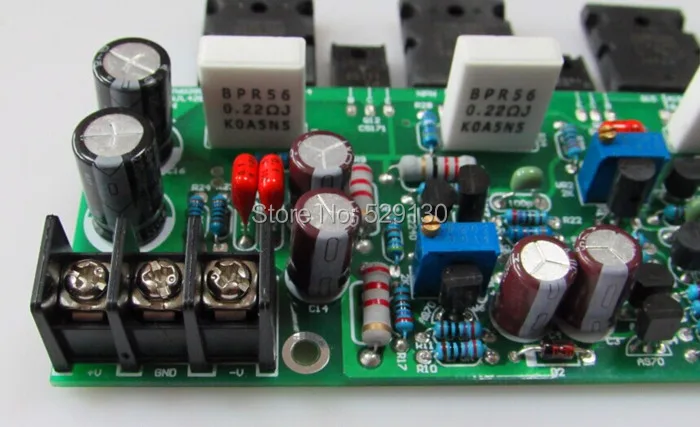

Черный 3Pin являетсяРазъемы питания постоянного тока: + V GND-V выберите Dual 30-50 В AC напряжение.
Рекомендуется двойной 35 В Более высокое напряжение, тогда мы бы заменили высокое значение напряжения емкости
Экологичность 2Pin 5 мм-это моно Входные клеммы: GND в, аудио входное соединение

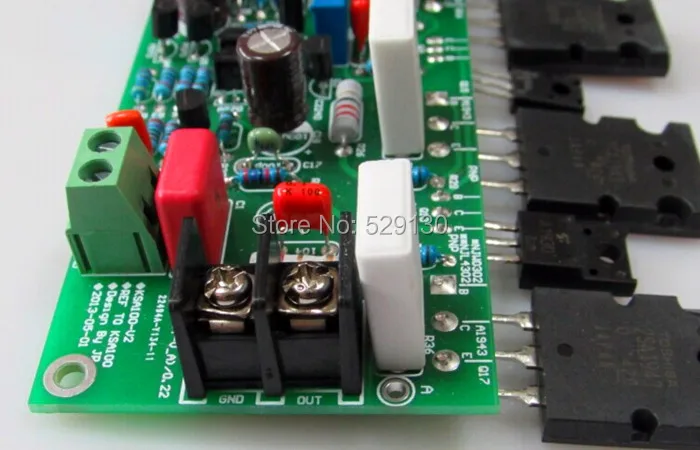

Черный 2Pin 8.25 мм teRminal-это моно выходной терминал, GNDИз Непосредственно к динамик
Разделительные конденсаторы P anasonic 220 мкФ/50 В, обратная связь емкость ELNA Blue Robe 220 мкФ/63 В.3.3 мкФ выходной Соединительный конденсатор имеет специальные аудио MKP конденсаторы, 0.22 Ом/5 Вт Высокая мощность неиндуктивный резистор
KSA100 схема Производительность и звук хорошие, с0 шума, когда вы закрываете Vol
BoАРД должен работать с радиатором,Радиатор и трубка на утепленном корпусеО, пожалуйста, помните, что ссылка не включает теплоотводTОн установит изображение для ссылки
Схемотехника для справкиДрузья заинтересованы в ссылочном канал для обучения и общения!
