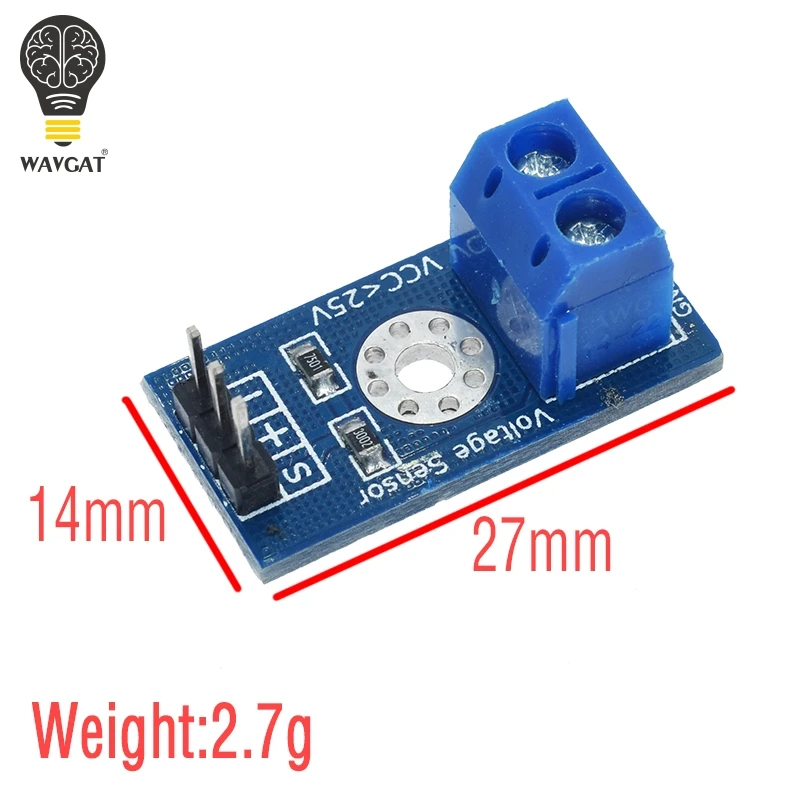

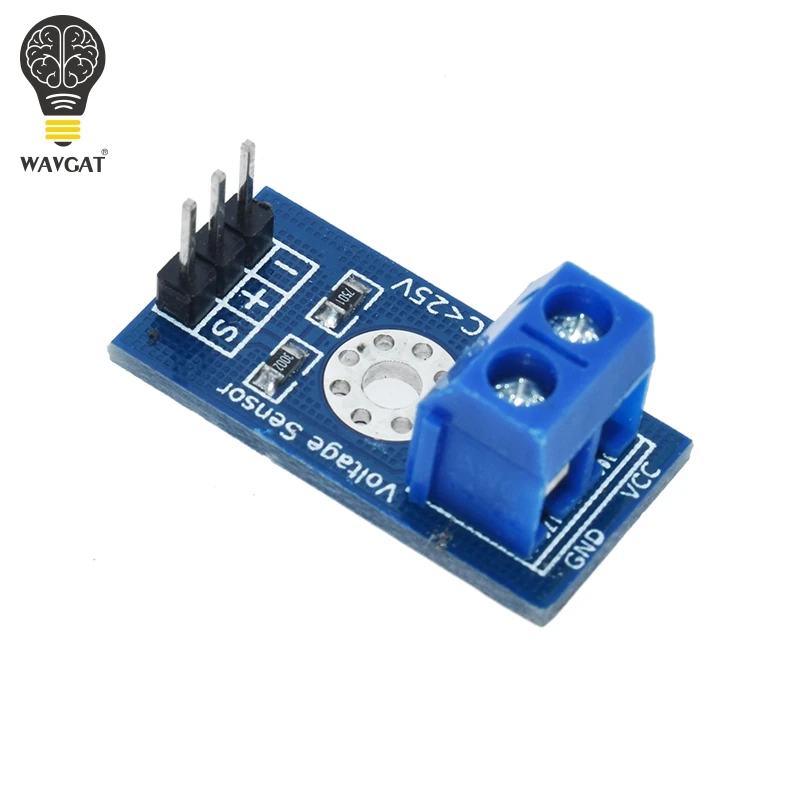

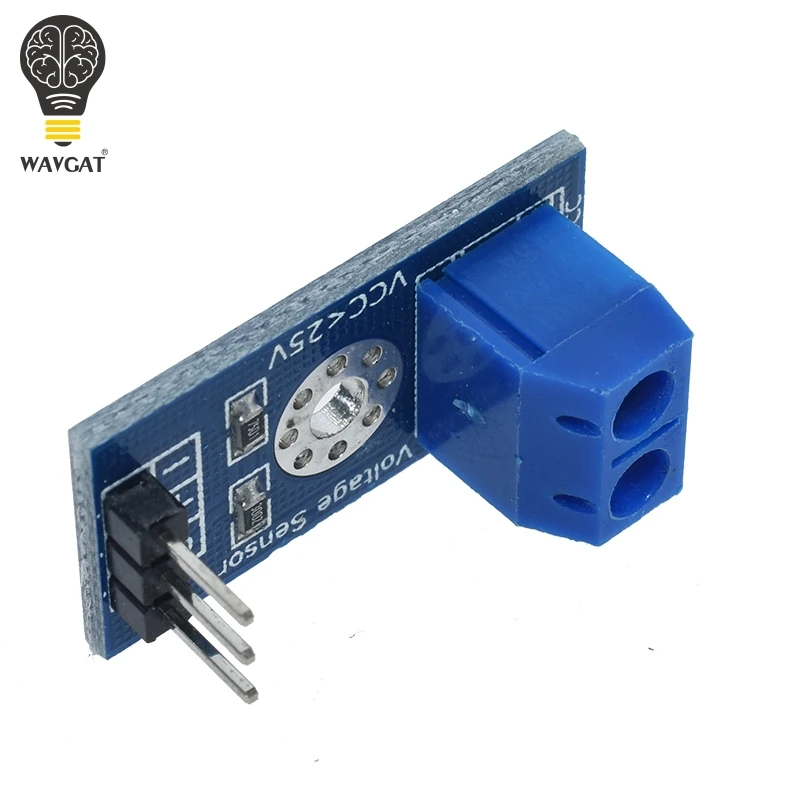

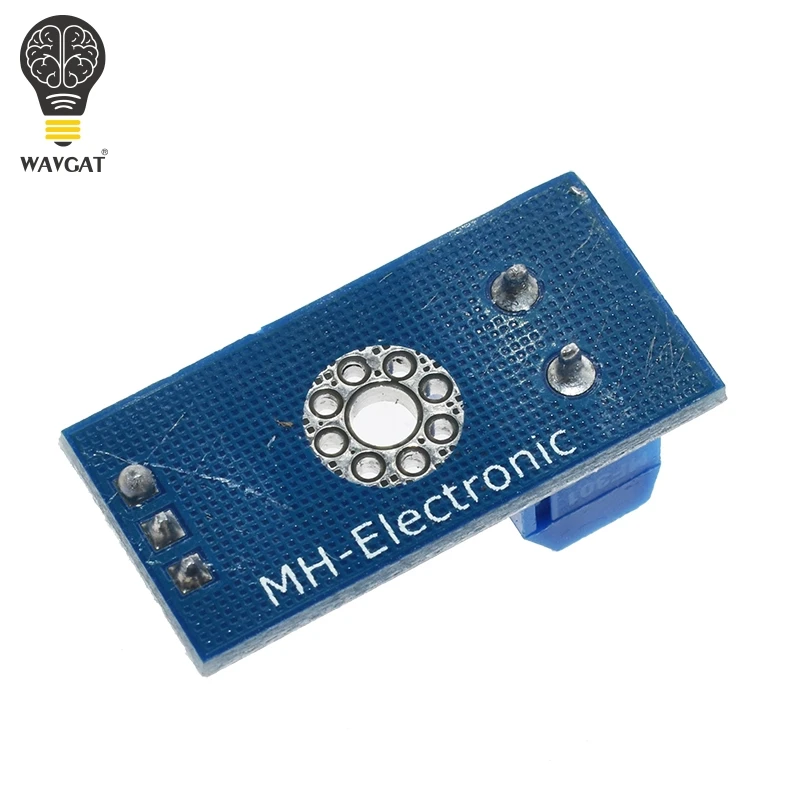

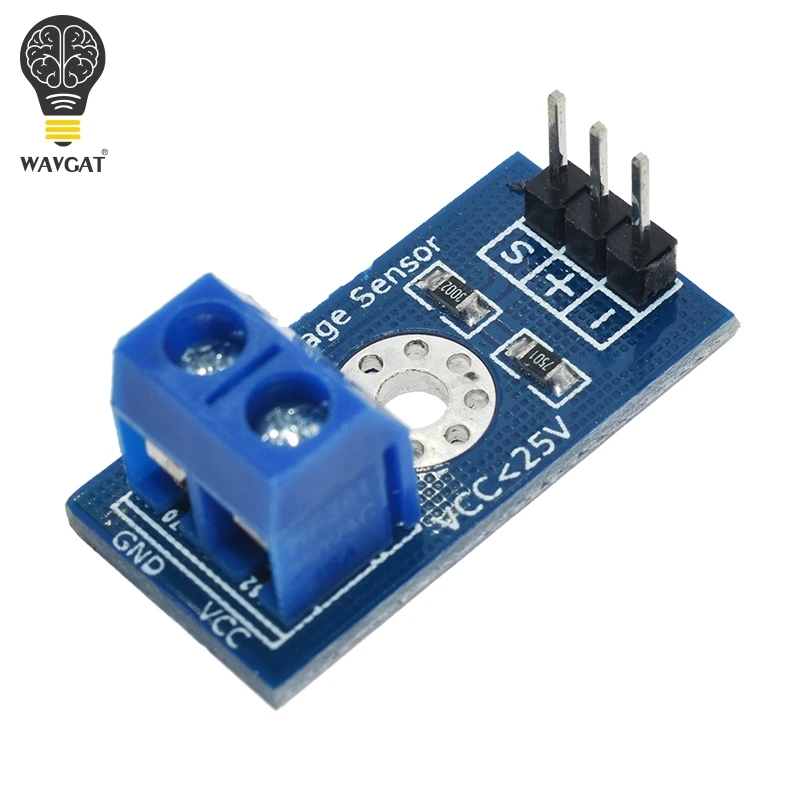

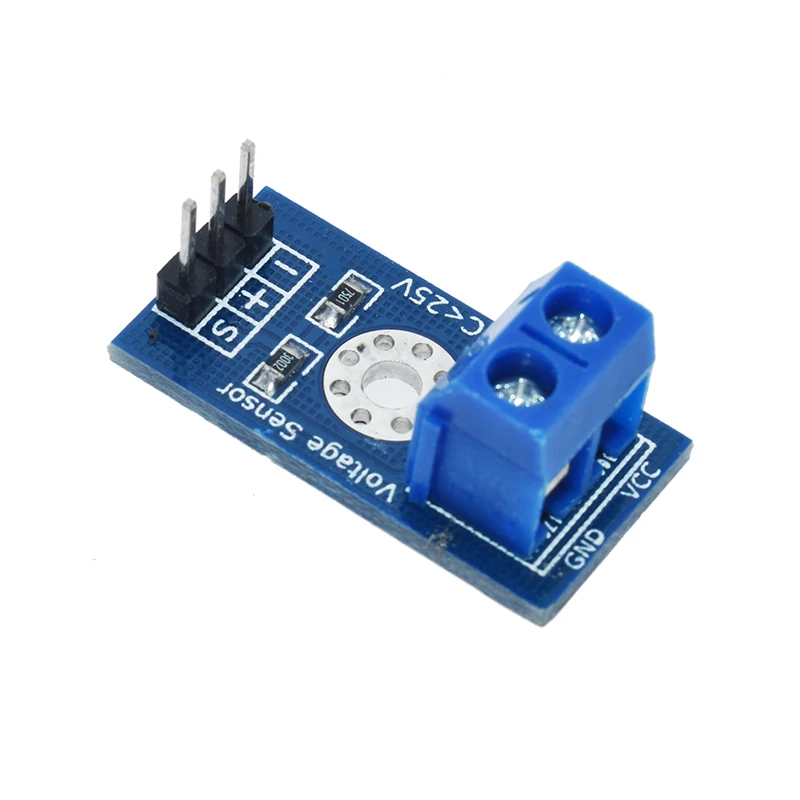

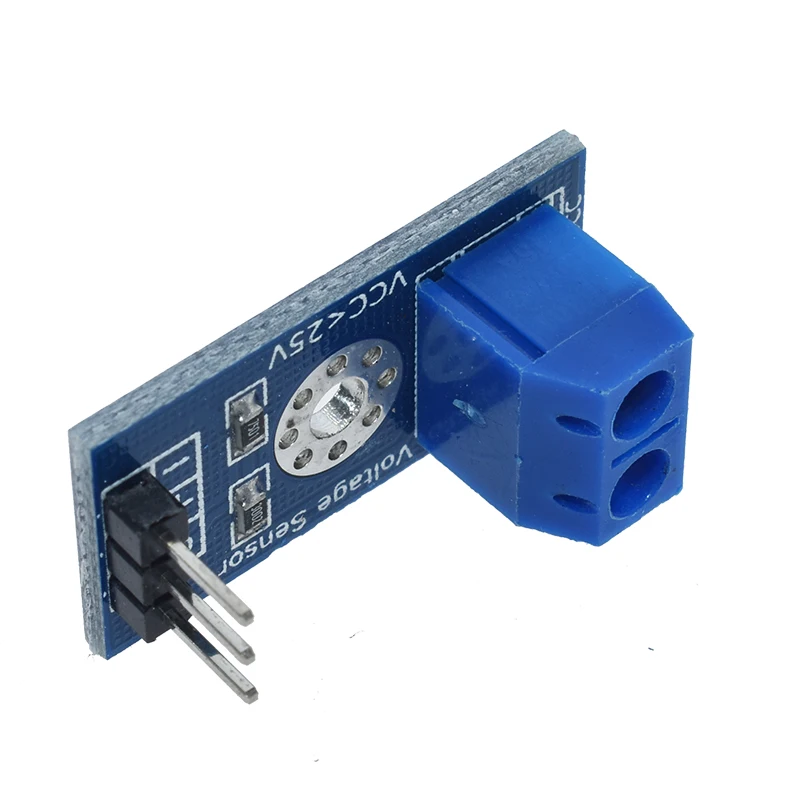

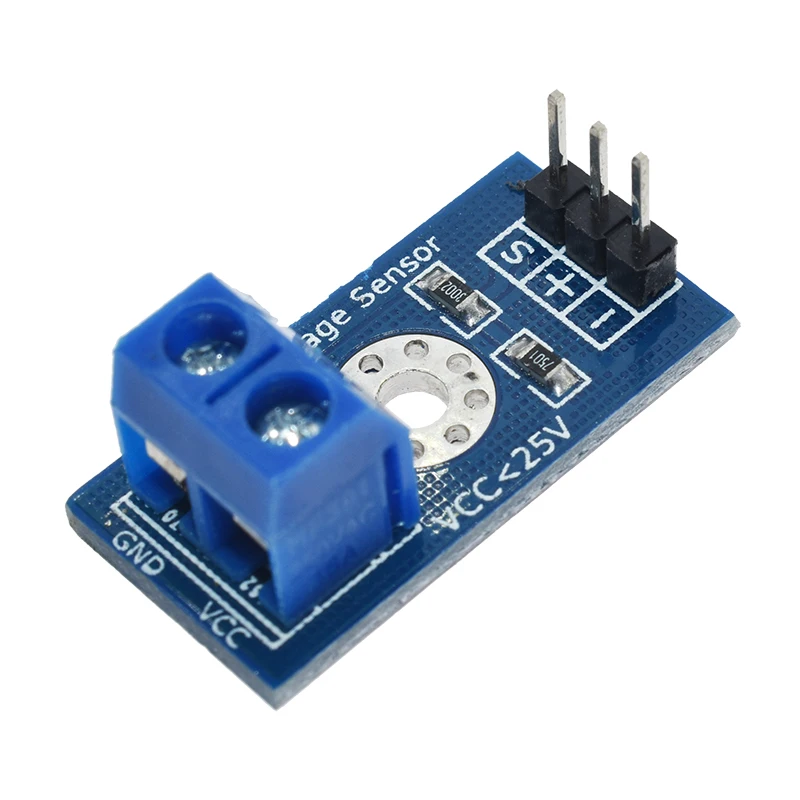

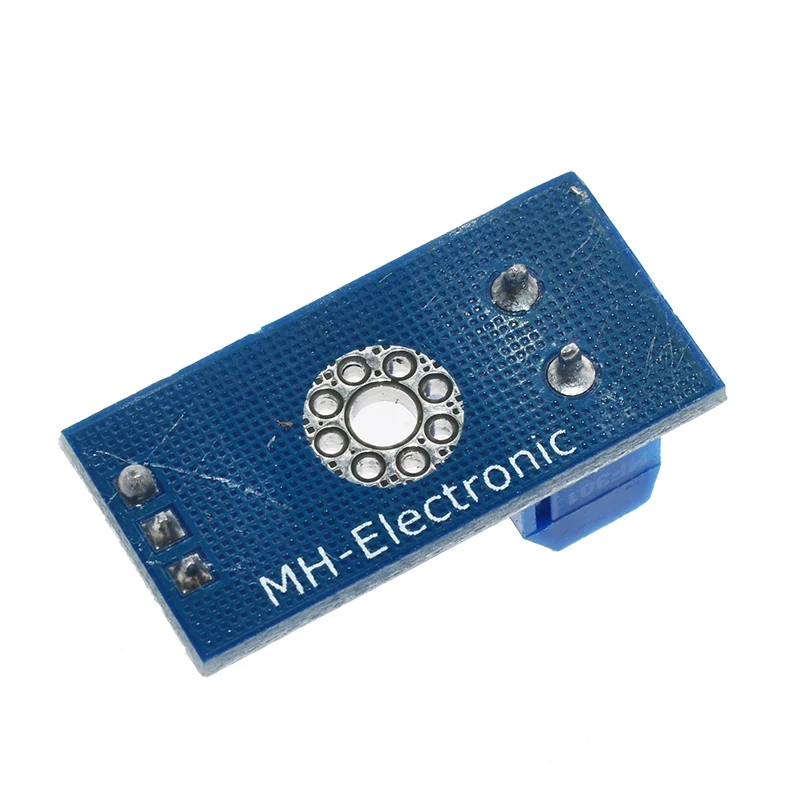

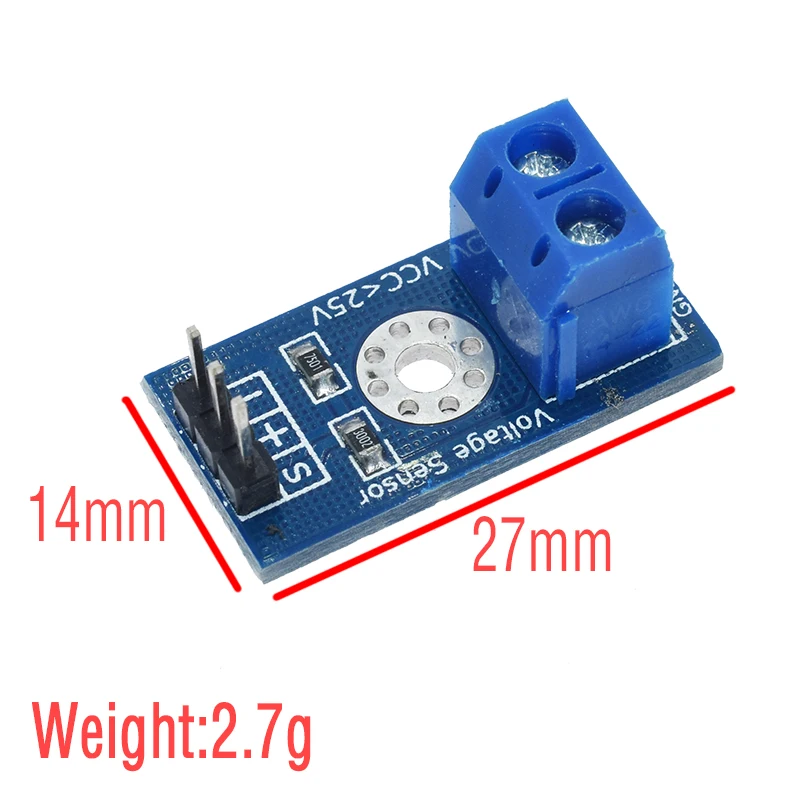

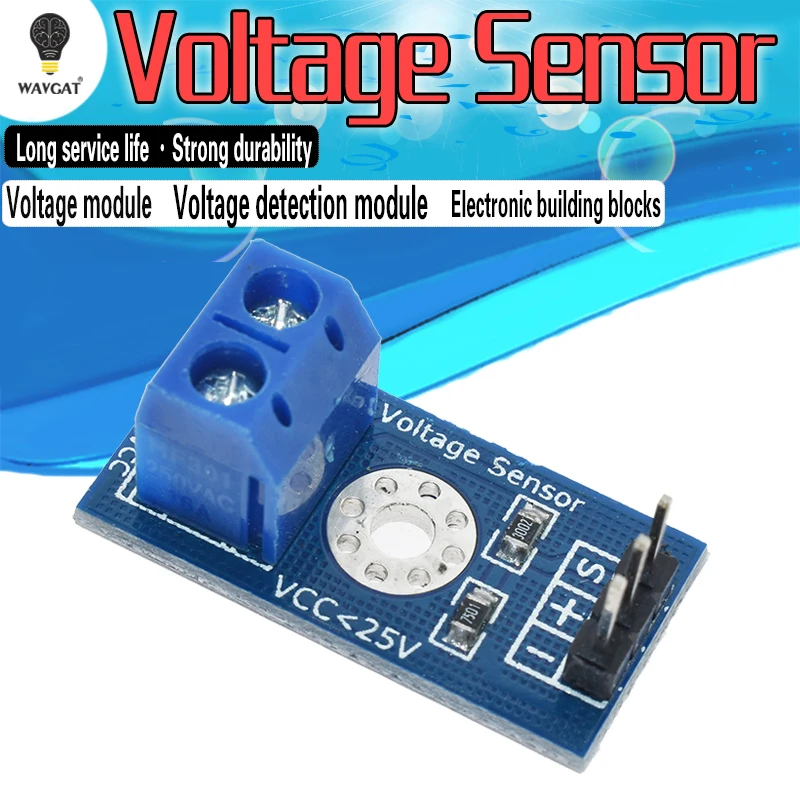

Модуль обнаружения напряжения датчик для Arduino электронные строительные блоки

Модуль обнаружения напряжения датчик для Arduino электронные строительные блоки

843

Особенности:

• Введение:

  Этот модуль основан на принципе резистивного делителя, что делает входное напряжение терминала интерфейса уменьшенным в 5 раз, аналоговое входное напряжение rduino до 5 В, затем входное напряжение напряжения модуль обнаружения не может быть больше, чем 5V × 5 =, алюминиевая крышка, 25В (в том случае, если используется 3,3 V системы Входное напряжение не может превышать 3.3Vx5 = 16,5 V). Потому что чипы rduino AVR используются в 10 AD, поэтому разрешение аналогового модуля составляет 0,00489 в (5 В/1023), таким образом, модуль обнаружения напряжения определяет Минимальное входное напряжение 0,00489 в × 5 = 0,02445 в.

  Параметр:

  Диапазон входного напряжения: DC0-25V Диапазон обнаружения напряжения: DC0.02445V-25V Аналоговое напряжение Разрешение: 0,00489 в

  Проводка:

  Входной разъем постоянного тока: Положительный терминал, подключенный к VCC, Отрицательный Подключен к GND Выходной интерфейс: "+"-Это 5/3,3 V, "-" Затем GND, "S" A rduino подключен к AD pin

  Код:

  # Включая


  Int val11;
  Int val2;

  Настройка пустоты ()
  {
  PinMode (LED1, выход);
  Серийный. Старт (9600);
  Серия. println("Emartee.Com");
  Серия. println("напряжение:");
  Серия. Печать ("V");
  }
  Пустая петля ()
  {
  Температура поплавка;
  Val11 = analogRead(1);
  Температура = val11/4,092;
  Val11 =(int) температура;/
  Val2 = (val11 % 100)/10);
  Серийный. println(val2);
  Задержка (1000);
  }

Модуль обнаружения напряжения-1 шт.
