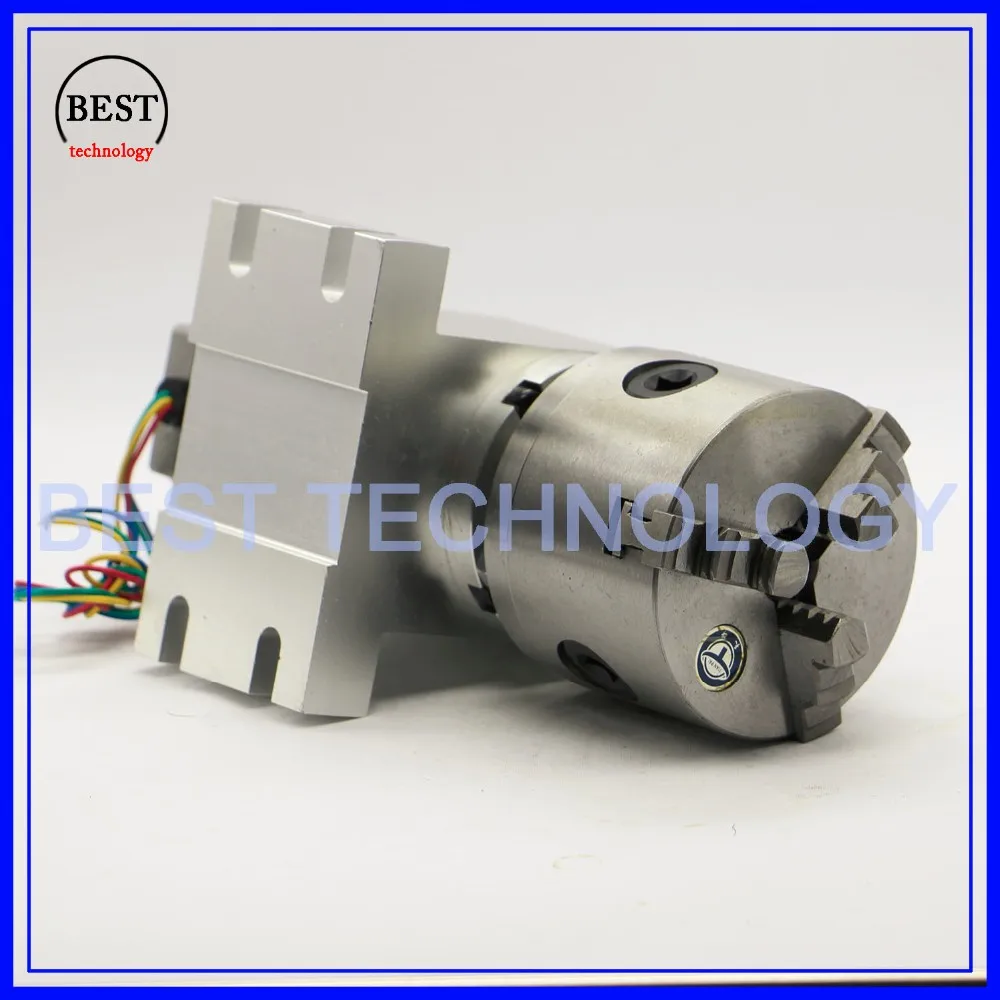

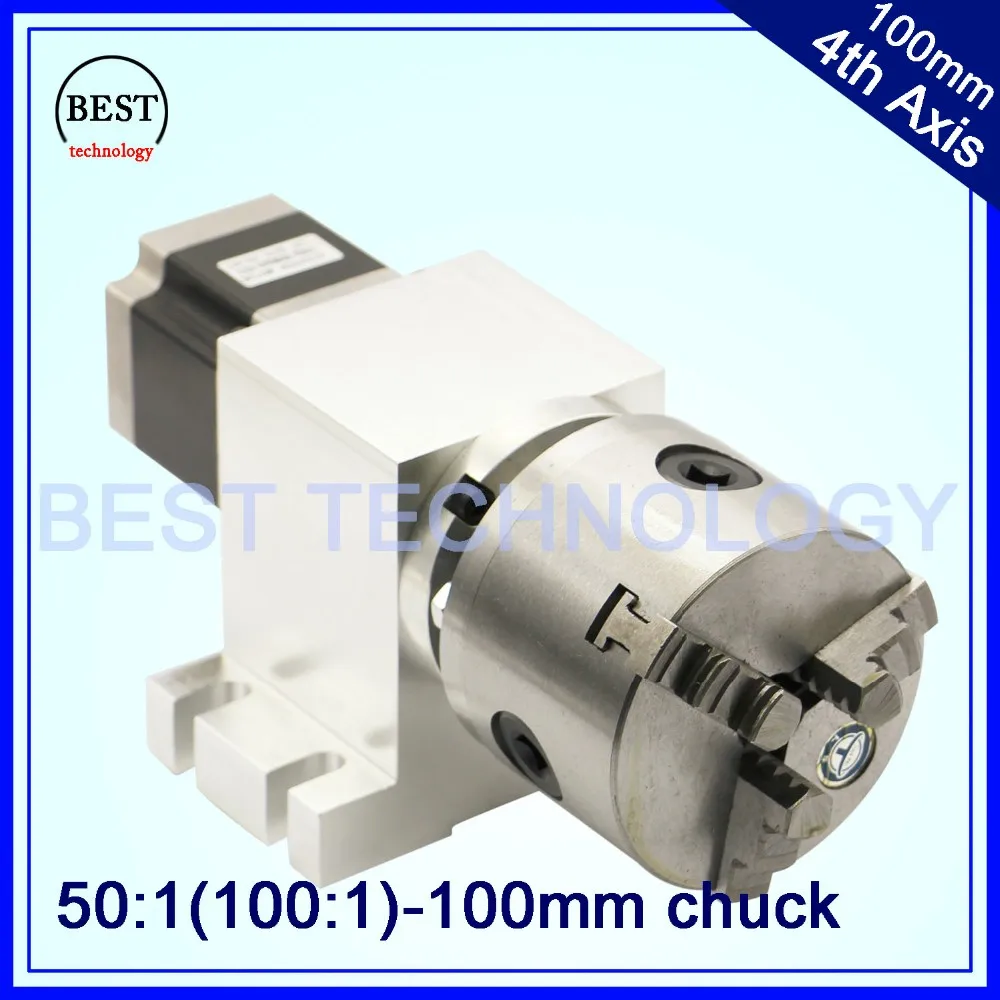

100 мм 3 челюсти ЧПУ 4 я ось разделительная головка/ось вращения/комплект осей A Nema23

100 мм 3 челюсти ЧПУ 4 я ось разделительная головка/ось вращения/комплект осей A Nema23

1 шт -- 4-й ось 100 мм 3 кулачковый патрон( Положительная челюсть и Прилавок)

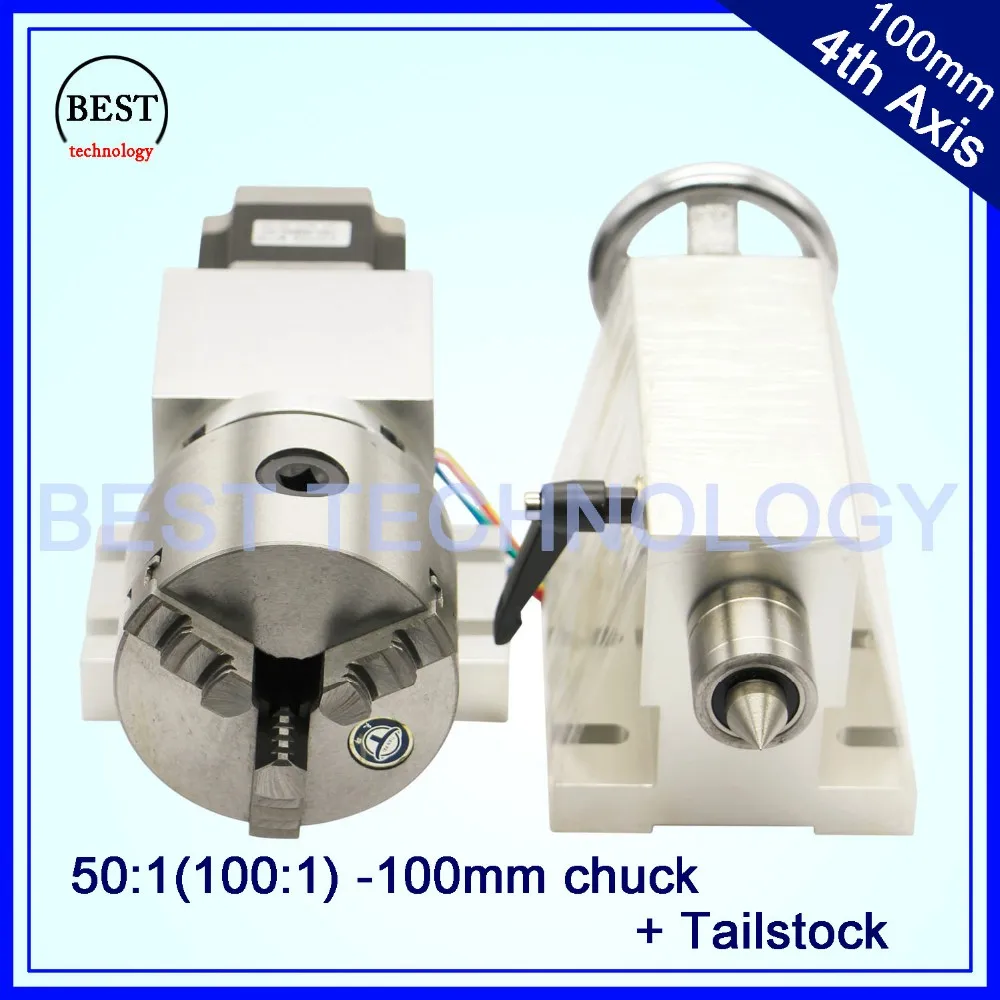

1 шт ..-Задняя бабка

4-я ось: 100 мм 3 челюсти

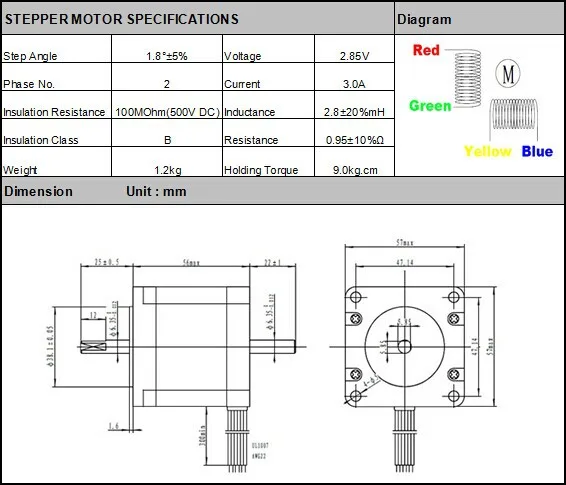

Шагового двигателя:

• Nema23 57x56mm

• Вал Диаметр: 6,35 мм

• Длина вала: 25,5 мм

• Угол поворота: 1,8

• • Сила тока: 3A

• Напряжение: 2,85 V

•  Повышение температуры: 80 c max

• Температура окружающей среды:-20 c -- + 50 c

• Фаза №: 2HP

• Сопротивление изоляции: 100 МОм (500 В постоянного тока)

• Держательный крутящий момент: 9,0 кг. См

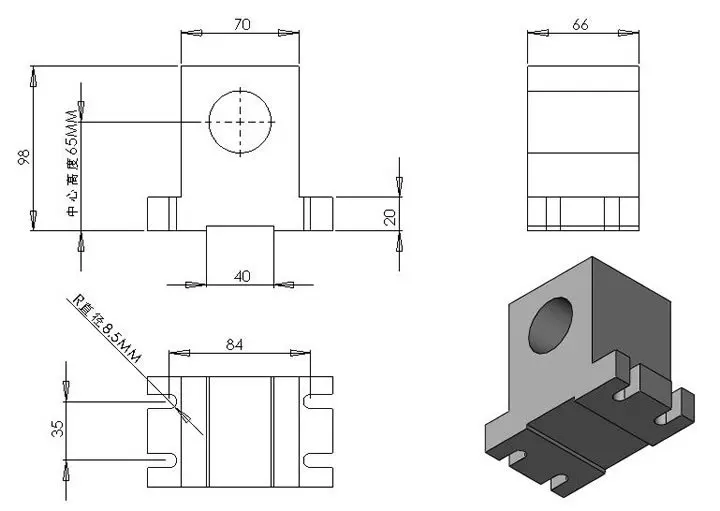

Тип патрона:

• 100 мм трехкулачковый Самоцентрирующийся патрон



• Центр высота 65 мм



• Общая высота, 115 мм



• Угол, 0,036 градусов/шаг



• Коэффициент уменьшения: 50:1 (синхронный режим замедления)



• Магнитный шаговый двигатель: двухфазный 57 шаговый двигатель четырехпроводный

Совет: у нас есть редуктор 50:1 и редуктор 100:1.

Если вам нужен редуктор 100:1, пожалуйста, сообщите нам!

4-осевой импульсный эквивалент настройки:

Настройки системы Mach3: импульсы для 1 необходимого:

(Двигатель 1 круг импульсного числа × привод подделочного числа × коэффициент уменьшения) ÷ 360 градусов

 Например, двухфазный двигатель 57, ubdivision номер 16, коэффициент уменьшения 50:1

(200 × 16 × 50) ÷ 360 = 444,44444444)

Настройки системы Ncstudio: угол импульсной ходьбы:

 360 ÷ (1 круг импульсного числа × привод деления числа × Передаточное отношение)

 Например: двухфазный двигатель 57, пробой числа 16, коэффициент уменьшения 50:1

360 ÷ (200 × 16 × 50) = 0,00225

Оси X или Y вместо алгоритма:

 Окружность ÷ (1 круг импульсного числа × привод деления числа × Передаточное отношение)

 Гравировка различных размеров круглых Стержней, эквивалент должен быть установлен

Задняя бабка Тип:

• Высота центра: 65 мм

• Растягивающееся расстояние: 50 мм

• Осевой запорный ключ для задней крышки
