STM32F407 ExtBoard (далее именуемая «Совет по развитию»)-очень деликатная дешевая Высококачественная интегрированная STM32F407 разработка, tao от tianjin science and technology design, production and sales.Он использует STM32F407 Discovery в качестве основной платы (далее именуемой «основная плата»), предназначены для максимального увеличения STM пресса, близкого к девелопменту компании «хороший» стиль, И расположение более разумный, интерфейс более богатый, очень подходит для развития средней, автомобильной электроники, промышленного управления, навигационной системы, Терминальное оборудование, такое как медиа;Также может быть применен для обучения колледжа, встроенного обучения, индивидуального обучения и DIY и т. Д.
Этот Совет по развитию, а также для того, чтобы сохранить основная пластина из акселерометр Три-осевой Акселерометр, миниusb два интерфейса (A - B), 100, 3,5 мм аудио выход pin GPIO, светодиодный, ключи пользователя, В Совет по развитию и расширила ЖК-дисплей, 4-проводной резистивный сенсорный экран интерфейс, 100 м стандартный сетевой интерфейс, DB9 последовательный интерфейс, интерфейс CAN bus, интерфейс sd-карты, интерфейс цифровой камеры и обеспечивает пользователям Регулируемое сопротивление AD и т. Д.Все это, принося отличные разработчики для оценки и использования, плюс мы в соответствии с этим разработчиком размера платы на заказ ЖК-модуля, по-настоящему Играйте в STM official на мощных функциях оригинальной макетной доски.
Мы также предоставляем полный доступ к оригинальной плате разработки онлайн-отладки ST - Link/v2, вам не нужно покупать эмулятор JTAG, оборудование для отладки, только нужен usb кабель может быть CortexM4 характеристики в полной игры.Все это, это так круто!Мы используем официальный!
Аппаратный интерфейс:
4 резистивные сенсорные экраны (имитация SPI)
Цвет экран ЖК-дисплей для i80 интерфейс (пкфм 16 бит), крупнейший производитель 262 k Цвет, стандартный 2,4 дюйма 240x320 ЖК-дисплей, с подсветкой управления.
Интерфейс Ethernet 100 м (ETH) RJ45 интерфейс (с использованием официального чипа карт DP83848)
Последовательный порт DB9 RS232 (USART)
1 дорожный 3,5 мм стереофонический звуковой выход интерфейс (основная плата)
Два мини-интерфейса USB, используется для отладки ST - Link/v2, другой способ, как USB OTG-позволяет пользователям подключаться к хосту или частям устройства, таким как USB ключ, мышь и так далее.
1 a Интерфейс CAN bus (CAN1), используемый для связи CAN bus.
Интерфейс sd-карты (SDIO) используется для доступа к внешней памяти sd-карты.
Одно AD Регулируемое сопротивление (ADC), и Измерьте напряжение преобразования AD.
Интерфейс цифровой камеры (DCMI + I2C) (доступен отдельно).
Интерфейс отладки: Интерфейс отладки основной платы uLink.
Интерфейс источника питания: миниusb 5 в источник питания.
Расширение GPIO: основная плата, все дополнительные расширения IO.
Программируемое управление светодиодный 4 дороги.
Пользователь ключей.


Поддержка программного обеспечения, каждый из следующих типов не является рутиной, а своего рода рутиной, и каждый тип содержит ряд примеров:
1. Официальная основная плата STM32F407 для обнаружения всех исходных кодов, включая проверку функций основной платы, демонстрацию и через usb для имитации мыши, обычный трехосный датчик движения с ускорением.Аудио режимы.
Официальный веб-сайт ST (пожалуйста, скопируйте на адресную панель вашего браузера)

2. Процедуры веб-сервера
Вы можете проверить, ЖК-дисплей, светодиодный, рекламная сеть.
3. Онлайн-обновление UART
4. ADC AD преобразования и коллекции батарей.
5. Может ли Шина CAN режим обратной связи и реальный режим.Обратите внимание на реальный способ, нужен R11 / R16 две сварки с нулевым сопротивлением.
6. Основные функциональные тестовые характеристики CortexM.
7. CRC использует оборудование STM32F407 для CRC.
8. CRYP использует алгоритм аппаратного шифрования STM32F407, в основном это AES и DES, в общей сложности 4 процедуры.
9. Преобразование DAC DA, обратите внимание, что выход программы, основная программа. Основные инструкции по аннотации включены в c.
10. Интерфейс камеры DCMI, необходимо отсоединить сопротивление R11 / R16 и согласовать удлинительную плату для макетной платы камеры.
11. Процедуры работы DMA.
12. Вне режима прерывания EXTI.
13. Флэш-память с помощью внутренней программы флэш-памяти, может быть защищена от записи и других операций.
14. GPIO, Рабочий СВЕТОДИОДНЫЙ фонарь.
15. Хэш вычисляет хэш.
16. Iwdg процедуры.
17. Lib_Debug с помощью последовательного порта.
Использование рутины 18. NVIC прерывания.
19. PWRS управление питанием.
Процедуры RCC.
21. ГСЧ RNG процедуры
22. Процедуры RTC.
23. SDIO sd-карта, пожалуйста, обратите внимание на JP1 jumper to SD end.
24. SPI блок SPI операции EEPROM и т. Д.
25 лет. Режим работы системы SysTick.
26. Таймер TIM 15 процедур.
27. Последовательный порт USART.
28 WWDG процедур.
29. Комплексное тестирование, включая сенсорный экран, ЖК-дисплей и так далее.
30. Тестируются другие мудрые программы, включая tftpсервер, tcp_echo, udp_echo, FreeRTOS, USB и другие процедуры.Интересует возможность тестирования.

Все процедуры можно найти в макетной доске с компакт-диском.

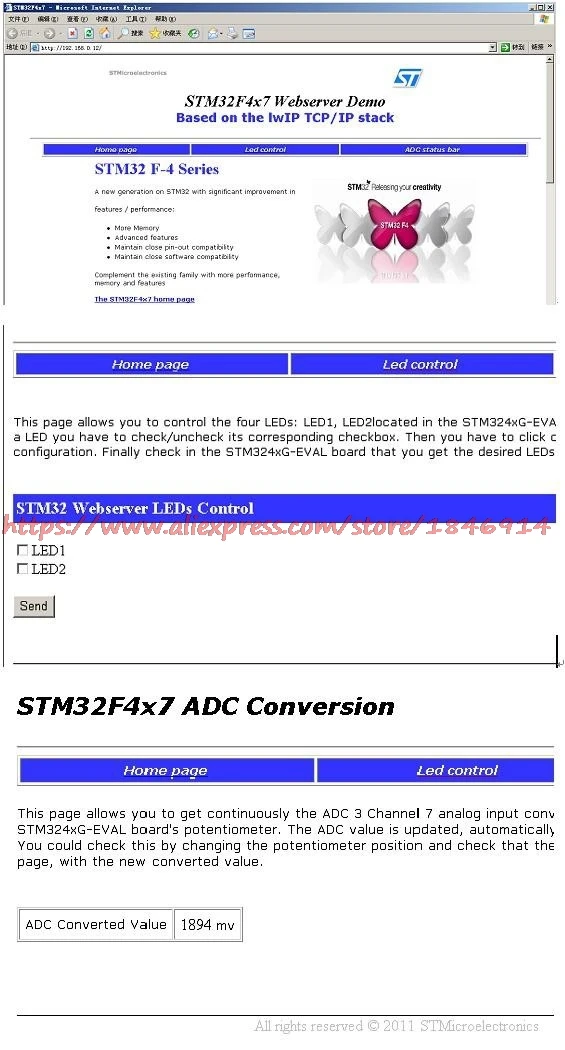

Вот некоторые сетевые программы скриншоты:

Формирует полный набор данных

Продукты, поддерживающие диск, имеют следующее содержимое:
Среда разработки (например, KEIL software, STLink официальные драйверы и программа загрузки)
Образец программы (основной платы официальный источник, онлайн-обновление, три вида сетевой программы исходный код, бесплатные RTOS, 26 классов инкапсуляции Модуль тестирования исходный код, UART онлайн обновления и т. Д.)
Основная схема цепи (PDF)
STM32 Данные разработки (включая все виды данных устройства, ознакомление с материалами исследования, разработка данных)

Отгрузочная ведомость

1. STM32F4Discovery EXTBOARD one
2. Usb-кабель типа A с разъемом mini - B (1)
3. 1,5 метров кабеля 1 корень
4. Данные CD 1 DVD
