Релейный выходной протектор для световой завесы 12 лучей 40 мм безопасная

Релейный выходной протектор для световой завесы 12 лучей 40 мм безопасная

Релейный выход: нормально открытый и нормально закрытый Светильник вая занавеска,3-32 Точки, Расстояние между 20 мм, 40 мм Доступны для продажи

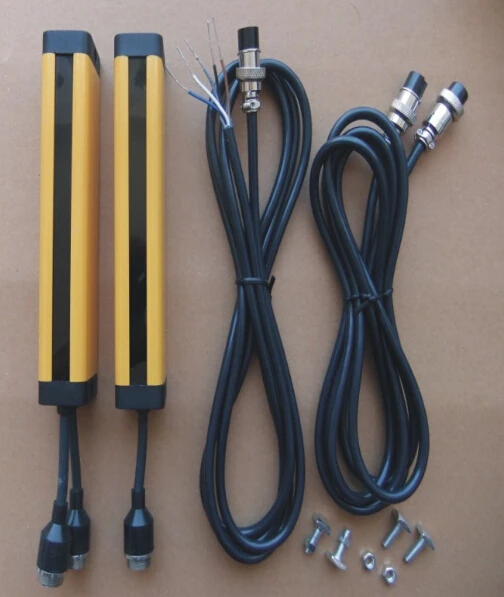

Кабель связи 2,5 м. Управление Кабель 2 м

Продукт Имя: БезопасностьСветильник кие шторы,Защитная решетка
Напряжение: 10-30 В постоянного тока
Ток:Реле 1A

Световая завеса с датчиком расстояния
Старая версия
Расстояние срабатывания по умолчанию от 0,5 м до 5 м 4-16 точек
Может увеличить расстояние срабатывания до 10 метров, необходимо уточнить у нас перед заказом
Новая версия
4-60 точек
Обычно выше 30 баллов
30 баллов или больше необходимо уточнить у нас перед заказом
Ниже 30 точек, расстояние срабатывания составляет 5 метров
Дальность срабатывания выше 30 точек составляет 3,5 метров

Расстояние 10 мм-это набор из 6 точек, поэтому всего 6 точек. 12 баллов. 18 баллов. 24 балла. 30 баллов.

Если вам нужны другие параметры, пожалуйста, свяжитесь с нами

Светильник кие шторы имеют два вида

Один-транзисторный выход

Другой-релейный выход

Так что

Высота светильник ких штор-это Путс * расстояние + 3,5 см

Пример 4 точки * Расстояние 20 мм + 3,5 = 11,5 см

Выходная ширина транзистора * Глубина 27 мм * 30 мм приблизительная

Ширина выходного реле * Глубина 35 мм * 30 мм Примерная

Диапазон эффективной защиты poits * Пример расстояния 4 точки * 20 мм расстояние = 80 м м2

Самое длинное расстояние срабатывания 220 см

Кратчайшее расстояние срабатывания 11 см

Для расстояния Он имеет 2 вида один 20 мм другой 40 мм

Если вы хотите защитить объект, как пальцы, следует выбрать расстояние 20 мм

Если вы хотите защитить объект как руку, следует выбрать расстояние 40 мм

Один транзисторный выход имеет 4 вида

1 транзисторный выход NPN нормально закрыт

2 транзисторного выхода NPN нормально открытый

3 транзисторного выхода PNP нормально закрыт

4 транзисторного выхода PNP нормально открытый

Релейный выход только один нормально открытый и нормально закрытый

Электрическая схема подключения

Защитная светильник вая завеса Мощность
Безопасность Светильник вая занавеска Контроллер
Защитная светильник вая завеса Кронштейн

Безопасный и надежный
Нанести на сборочную линию, ограниченную площадь. Опасных зон. Оборудование для резки бумаги, кожи
Кожаное оборудование, деревообрабатывающее оборудование, вертикальный станок для заметок. Кованые станки, станки Chongjian
Тестирования безопасности может быть надежной защитой личной или физической безопасности,
Защита производительности
Внутренний усилитель, использование модулированного источника светильник, режим синхронного сканирования, анти
Внешняя помехоустойчивость, легко устанавливается.
Функция вывода мощна
Релейный выход и тиристорный выход можно выбрать напрямую с помощью ПЛК
Подключен к использованию, также может быть соединен с использованным материалом управления световой завесы.


Технические параметры
Рабочее напряжение 12/24 В постоянного тока (+ Ло %)
Потребляемый ток 150мА
Угол поворота O-15 градусов (1 м)
Инфракрасная трубка номер 12 дорога
Время отклика <30 мс
Задержка возврата> 500 мс
Светодиодный индикатор действия (красный-индикатор, зеленый-активный)
Сопротивление изоляции
Давление 500 в
Реле режима вывода температура плавления/NPN выход/PNP выход
Объект для обнаружения 30 не прозрачный
Класс защиты IP66
Температура окружающей среды-20 + 70
Материал корпуса алюминий, железо

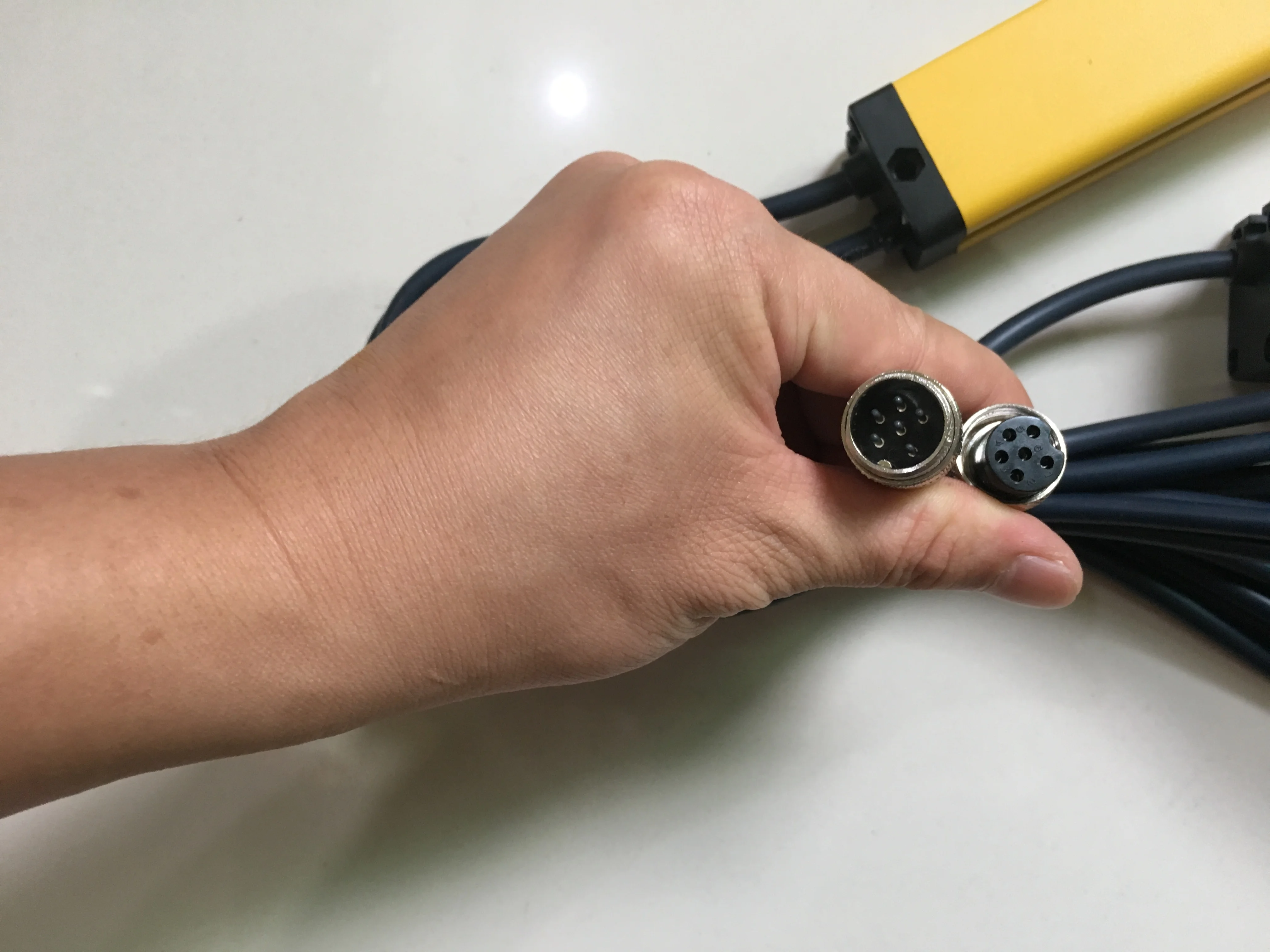

Вилка подключения дюйма
Соединительный встраиваемый кабель 25 метров (можно согласовать)
Контактный ток 1 А 120 В переменного тока/24 В постоянного тока
Цвет внешнего вида желтый, черный
