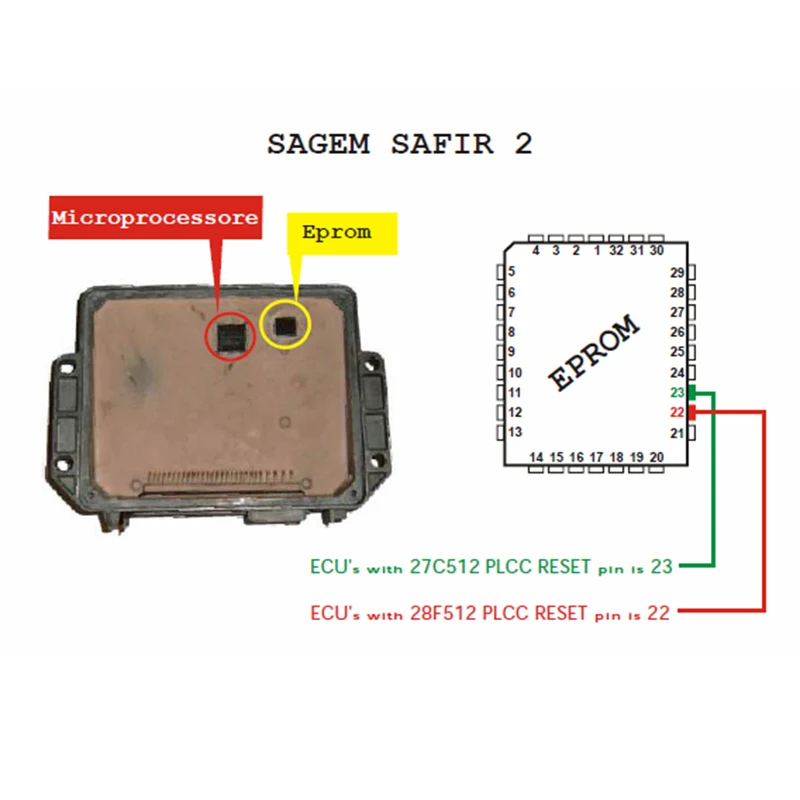

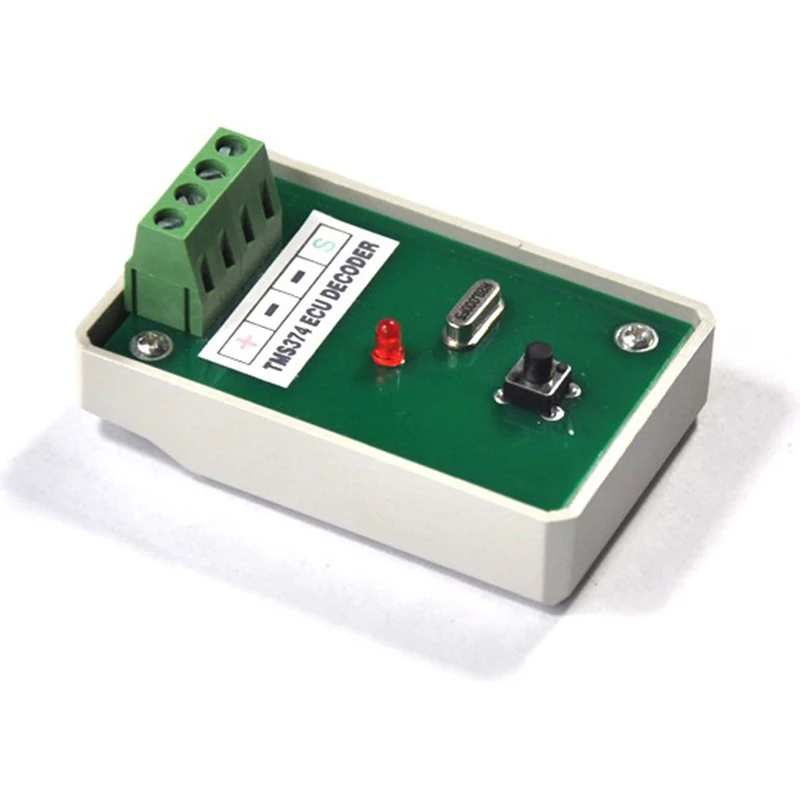

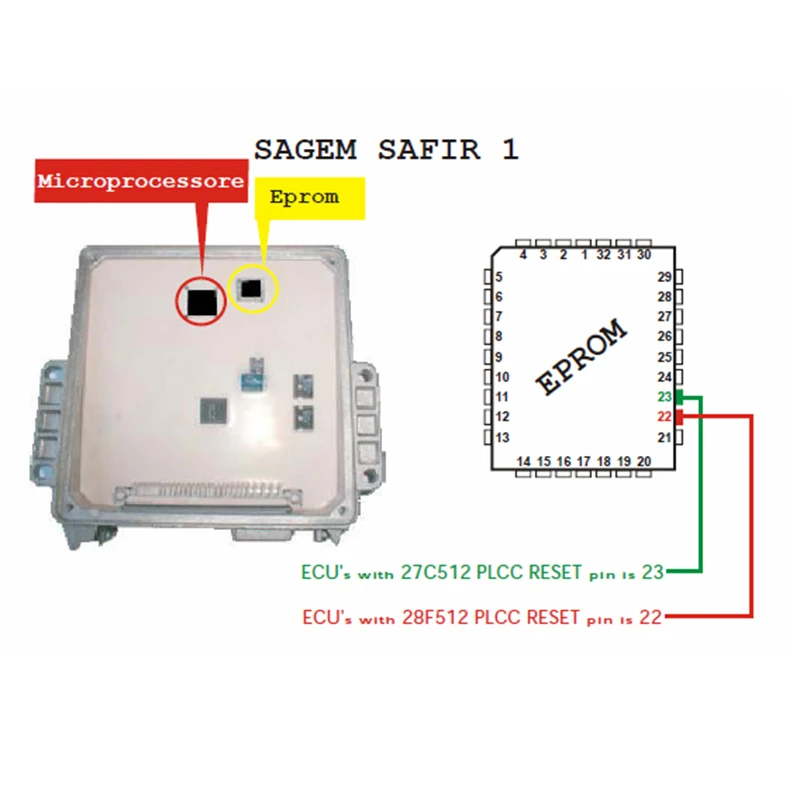

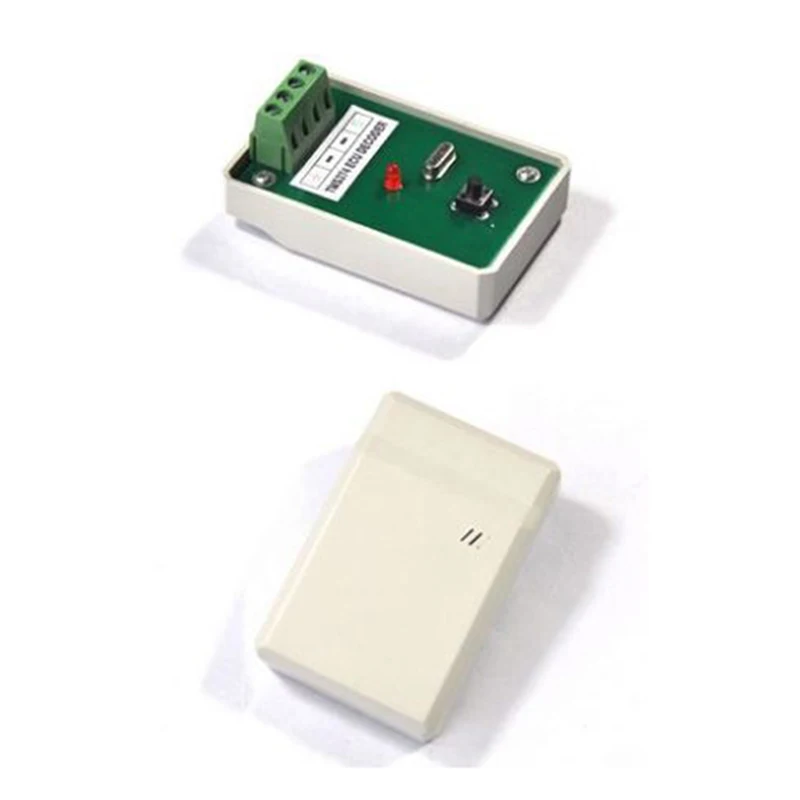

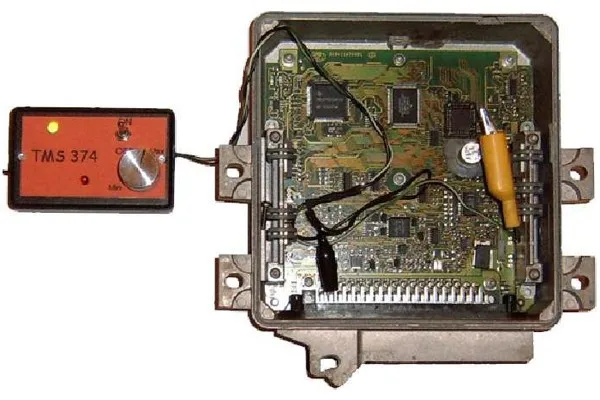

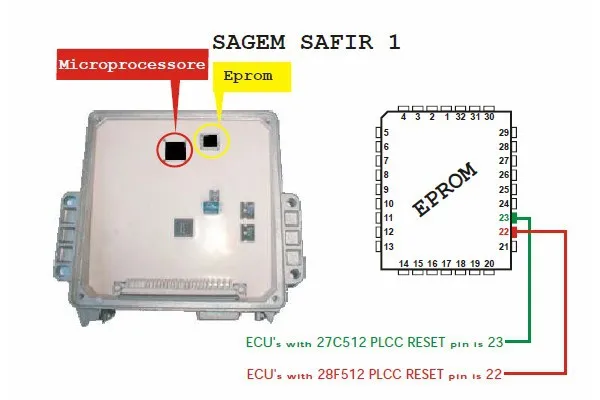

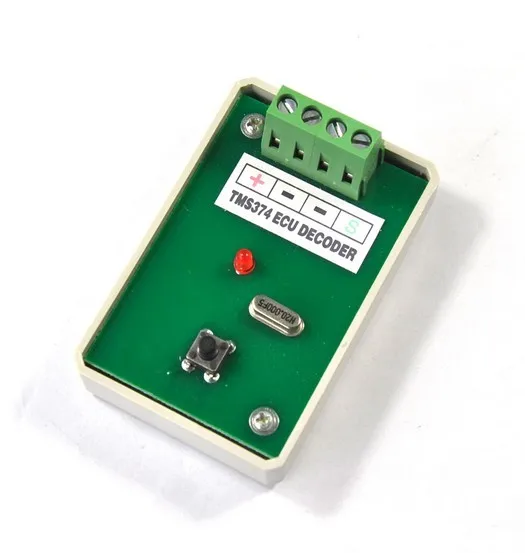

TMS374 ЭБУ декодер для renault для peugeot, для citroen для hyundai для kia Immo Killer MatizTMS374 ЭБУ декодерУдобный инструмент, который будет декодировать все выше ecu в новом состоянии без необходимости ноутбука!Введение:Этот инструмент-подметальная машина с частотой 5 в с квадратным волновым выходом (рабочий цикл 50%, эффективный частотный диапазон от более 10 кГц (макс. 50 кГц) до 50 Гц).Этот инструмент также может рассматриваться как MCU версия программного обеспечения TMS-374 декодера ECU. Единственное различие между двумя инструментами заключается в том, что MCU версия работает без ПК.Небольшой MCU используется для генерации импульсов вместо PC RS232 Tx линии.Программное обеспечение TMS 374 на самом деле является простым подметателем частоты с эффективным диапазоном от 2000 Гц до около 100 Гц. Крошечная уборочная машина делает то же самое, но гораздо лучше (больший диапазон).После включения устройства-светодиодный индикатор должен мигать дважды. Нажатие кнопки начнет процедуру подметания. Светодиодный индикатор-означает, что на выходе есть импульсы.После достижения самой низкой частоты светодиодный индикатор выключается и mcu останавливает поколение.Схема подключения:+ : 12 В постоянного тока- : GNDS: сигнальный проводРуководство:После включения устройства-светодиодный индикатор должен мигать дважды. Процесс подметания начинается, так как питание поставляется к устройству. Светодиодный индикатор-означает, что на выходе есть импульсы.После достижения самой низкой частоты светодиодный индикатор выключается и mcu останавливает поколение.* Подключите GND линию к любому подходящему GND на ECU через небольшой захват.* Подключите линию передачи данных к контакту сброса на EPROM через небольшой захват.* Включите ECU, а затем уборочную машину, уборочная машина будет мигать дважды при включении питания.* Нажмите кнопку, и устройство начнет подметать, как только светодиодный индикатор выключится.* Отрежьте линию данных immo на ECU перед повторной установкой обратно в автомобиль.TMS-374 декодер ECU infoУборочная машина должна работать со следующим ECUs:Для renault SIEMENS Fenix 3 и 5Для renaultMegane 1400cc 8vДля renaultMegane 1600cc 8vДля renaultMegane 2000cc 8vДля renaultMegane 2000cc 16VДля renaultMegane Scenic 1400cc 8vДля renaultMegane Scenic 1600cc 8vДля renaultMegane Scenic 2000cc 8vДля renaultSefrane 2000cc 16VДля renaultLaguna 2000cc 8vДля renaultLaguna 2000cc 16vДля renaultЭспас 2000cc 8vДля renaultSAGEM SAFIR 1 и 2Для renaultClio 1200cc 8VДля renaultClio 1400cc 8VДля renaultClio 1600cc 8VДля renaultClio 2000cc 16V УильямсДля renaultLaguna 1800cc 8VДля renaultLaguna 2000cc 8VДля renaultLaguna 1800cc 16VДля renaultLaguna 2000cc 16VДля renaultTwingo 1200cc 8VПримечание: Если штырь сброса подключен к земле, то он должен быть поднят или отрезан трек перед декодированием. Это может быть повторно подключено после декодирования ecu.Как правило, удерживайте питание, подключенное к ЭБУ, в течение пяти минут после того, как декодер завершил процесс декодирования.Для Sagem SL96 PsaДляPeugeot 306 1400cc 8VДляPeugeot 306 1600cc 16VДляPeugeot 306 1800 16VДляПежо ранчо 1400 8VДляCitroen Berlingo 1400cc 8VДляCitroen Xrara 1400cc 8VДля Citroen Xrara 1800cc 16VDAEWOO SIEMENSDaewoo Matiz 800ccДля hyundaiSIEMENSДля hyundaiCoupe 1600cc 16VДля hyundaiCoupe 2000cc 16VДляKIA SIEMENSДляKia Rio 1300 16VДляKia Rio 1500 16VДляМагнети марелли1AP20, 1AP40, 1AP41, 1AP43, 1AP80, 1AP81, 1AP83 1AP90,ДляCitroen Berlingo 1800cc 8VДляCitroen Saxo 1400cc 8VДляCitroen Saxo 1600cc 16VДляCitroen Xara 1400cc 8VДляCitroen Xara 1800cc 8VДляCitroen Xara 2000cc 16VДляCitroen ZX 1400cc 8VДляPeugeot 106 1400cc 8VДляPeugeot 106 1600cc 8VДляPeugeot 106 1600cc 16VДляPeugeot 206 1100cc 8VДляPeugeot 206 1400cc 8VДляPeugeot 306 1400cc 8VДляPeugeot 306 1600cc 8VДляPeugeot 306 1800cc 8VДляPeugeot 405 1800cc 8VДляPeugeot 406 1800cc 8VДляPeugeot Partner 1800 8VTMS-3741AP \ SAGEM \ SIEMENSПроцедура:Просто включите ECU и устройство с помощью подходящего источника питания 12 В. Подключите кабель GND к хорошему наземному источнику на ECU, а затем к линии передачи данныхШтырь сброса на вспышке 27c512 или 28F512, как показано на диаграмме.Запустите устройство и подождите, пока он завершит свой цикл (светодиод выключится). В этот момент ECU был декодирован и введен в новое состояние.Линия Immo должна быть отключена перед повторной установкой ECU на автомобиль.CENTRALINE SAGEM SAFIR RENAULT 35 PINШтырь 18 --- 12 В +Штырь 4 \ 34 --- GNDPIN 30 Immo линия передачи данных (cut)CENTRALINE SAGEM SAFIR 1 RENAULT 55 PINШтырь 1 --- 12 В +PIN 2 \ 3 \ 18 --- GNDPIN 37 Immo line (cut)CENTRALINE SAGEM SAFIR 2 RENAULT 55 PINШтырь 1 --- 12 В +PIN 2 \ 3 \ 18 --- GNDPIN 37 Immo линия передачи данных (cut)CENTRALINE SIEMENS DAEWOO (MATIZ) 55 PINPIN 32 \ 24 --- 12 В +PIN 2 \ 3 --- GNDPIN 11 Immo линия передачи данных (cut)CENTRALINE SIEMENS RENAULT 55 PINШтырь 32 \ 24 \ 1 --- 12V +PIN 2 \ 3 --- GNDPIN 37 Immo линия передачи данных на 1600 cc (cut)PIN 35 Immo линия передачи данных на 1800cc \ 2000 cc (cut)CENTRALINE 1AP 55 PINШтырь 35 \ 13 --- 12 В +PIN 54 \ 36 --- GNDPIN 27 \ 48 Immo линия передачи данных (cut)CENTRALINE SIEMENS HUNDAY 55 PINCENTRALINE SAGEM SL96 PSAШтырь 1 --- 12 В +Pin 2 \ 3 \ 18 --- GNDPin 27 \ 48 Immo линия передачи данных (cut)Посылка включает в себя: TMS374 ECU Декодер
