Предоставленная информация содержит программу, схемы, программное обеспечение take touch, описанный метод сварки.
Я не выношу замечания по порядку, пожалуйста, поймите! Аппаратное обеспечение, если есть проблемы, мы постараемся ответить для pro.
Адрес загрузки (Пожалуйста, скопируйте панель IE, чтобы открыть, pro загрузите их):
Pan.baidu.com/s/1c0GJ4qc

Youku видео адрес,Пожалуйста, скопируйте панель IE, чтобы открыть(Из-за того, что память камеры относительно мала, поэтому делится на два этапа записи):
Флуоресцентный
Флуоресцентный

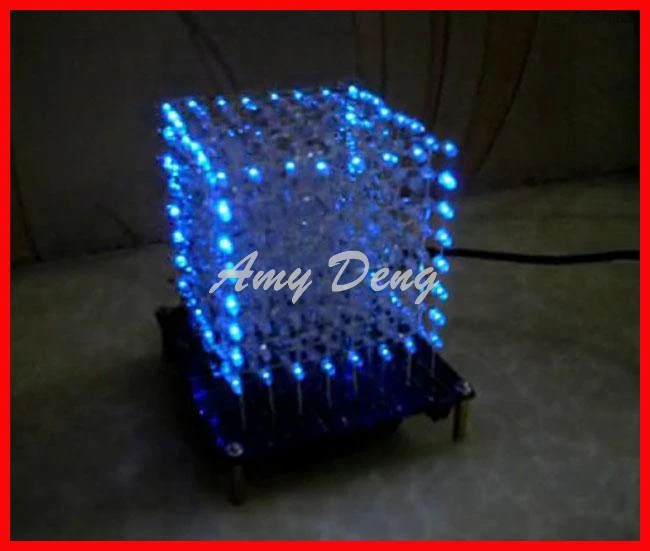

Первый легкий кубик сварки, сварка не очень аккуратная

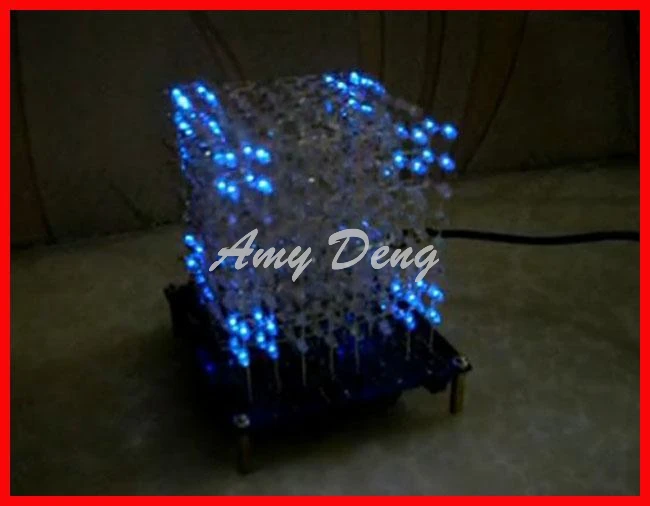

Видеоэффекты Скриншот 1:

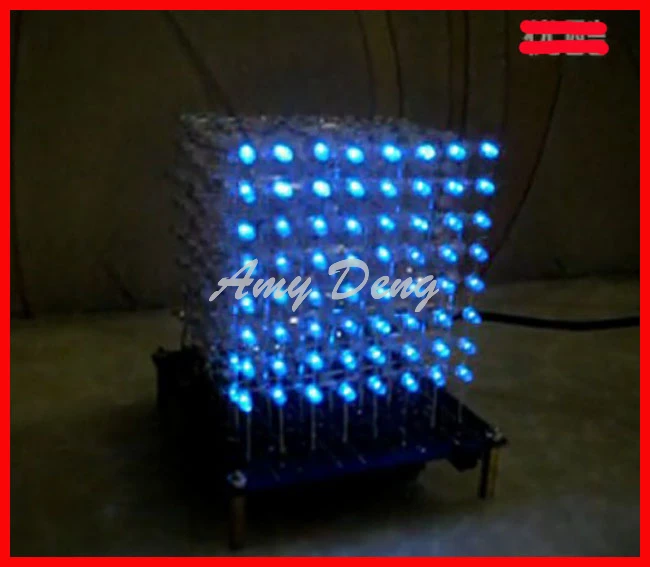

Скриншот эффектов 2:

Скриншот эффектов 3:

Динамический 3D эффект:
Пирамида и перевернутая Пирамида
Графика с изображением дождя.
Jumping graphics
Вращающаяся мульти-графика
Вверх и вниз по диагонали блока многонаправленного движения
Освещение коробки эффект беговой поверхности
Эффекты опрокидывания фонаря
Кубический зум-эффект
Эффект нью-йоркской группы вокруг света поворачивается.
Эффект трехмерного графического треугольника вращения
Эффект ходовых огней
До и после графического экрана
Быстрый Медленный дисплей.
UBE8 light cube kit продан, это полный набор деталей, необходимых для сборки собственных сварочных энтузиастов, пресс-учебник, например, необходимость уточнения нужно заказывать заранее, из-за трудоемкого производства!
LED CUBE8 light cube восемь слоев, один 8*8 = 64 LED, который является 512 LED, этот 512 LED нуждается в собственных конструкциях.
Все еще Используйте универсальную доску для приборной панели light cube? Из него! Наша панель управления используется в печатной плате промышленного назначения, не универсальной ручной маршрутизации платы, многоканальной ткани вместе с теми, кто не носит пайки без темы или сварки неправильной линии для проверки не так просто, поверьте, что не удалось проверить на сварке, Процент успеха-Низкая загрузка нашей Схемы проводки для всех, чтобы узнать!
Вид передней панели печатной платы:

Макет печатной платы задней части изображения:

Не видел, так много линий, если вы хотите участок сварки в прошлом, не должно быть слишком уставшим, чтобы осветить.
Параметры:
Напряжение питания:4,5-5,5 В
Размер платы PCB:11,1 см * 12,7 смПриблизительный вес комплекта:240 г
3D8 light cube люкс счет: (часть электронного компонента и многое другое с 1-2)
Количество наименований элементов
Печатная плата 1
3 мм белый волос синий супер яркий светодиод до 550 (фактические потребности 512)
40 P round row mother 2
20 P IC Блок 9
Чип 74HC573 9
DC005 usb-кабель для передачи данных 1
Блок DC005 1
18 P IC Блок 1
Чип ULN2803 1
40 P IC Блок 1
STC12C5A60S2 (процедура написания на гриле) 1
A09-103 исключений 1
8*8 самоблокирующийся выключатель 1
10 мкФ/25 в электролитический конденсатор 2
12 м кристалл 1
22 P керамический конденсатор 2
470 Ом линия 8
4,7 K резистор линия 2
Светодиод 3 мм 1
0,8 одиночный провод 1
Советы: Этот набор световых кубиков DIY, нужен некоторые основные возможности электронного производства и сварки.
(Для наиболее простого понимания должен быть благодарен за электронный доступ к своим лучшим друзьям, которые понимают соответствующую информацию. Это также процесс обучения)

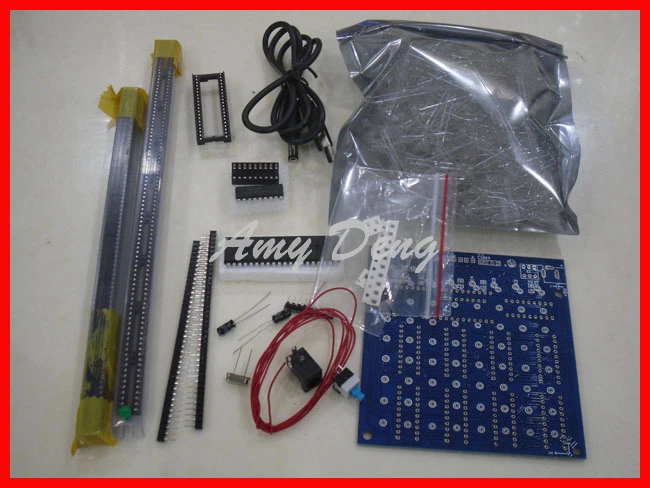

Доставка запасных частей фото:

Меры предосторожности:
1. части больше типов элементов, выбирая слишком много проблем, люди не являются святыми, мы не можем гарантировать, что каждая упаковка много элементов, если есть меньше отдельных, а не замена, только возврат разницы, и мы попробуем много элементов, надеемся на понимание.
2. Отдельные компоненты, такие как резисторы и конденсаторы и т. Д., временно отсутствуют на складе, продавец отправит свои значения схемных элементов цепи на месте вокруг него.
3. после пайки, пожалуйста, само-тестирование, сварка без ошибок, тогда общее может быть успешным, если сварка не происходит, ресторан не несет ответственности, мы не можем гарантировать 100% успех на сварке, вот почему производственная линия завода нуждается в обслуживании человека причины, излучающий элемент является новым, Но мы не можем гарантировать, что все новые элементы хороши, нет возможности сделать тест, а затем отправить каждый элемент, и если это так, что части на более дорогой, чем готовая продукция, Поэтому, если есть выпадение волос, элемент в соответствии с розничной ценой магазина, мы вернем разницу, если есть плохой элемент, им нужны сами покупатели. Но мы стремимся к сто процентному обслуживанию, делаем все возможное, чтобы помочь нашим друзьям создать. Таким образом, если вы столкнулись с производством готового продукта, не достигайте желаемого эффекта, который мы описали, пожалуйста, не спешите давать нам оценку, не забудьте связаться с нашим сервисом. Спасибо, Hing Xiangrong electronic Желаем вам приятных покупок!
Соглашайтесь с условиями этих трех предметов, чтобы сделать другой, имеют различный смысл, пожалуйста, купите готовую продукцию, готовую продукцию, у нас есть хорошие испытания на ввод в эксплуатацию перед отправкой, спасибо!
Положительное изображение пустой пластины(Обновление светового Куба, новый элемент платы для всех линий использования, расстояние светодиода до 1,5 см, новое изображение платы):

Задняя часть пустой пластины:

FR-4 печатная плата с использованием материала военного класса А, допуск на пластину и стабильность некоторых параметров, очень прочный материал, который представляет интерес для некоторых других листов относительно цены денег. Элементы параметров печатной платы печатаются напрямую, без ссылки на схему цепи корпуса можно припаять напрямую, очень удобно. Партия печатных плат не одинаковая, будут различия в цвете, пожалуйста, родители, которые понимают.
Особенности платы PCB:
1. Прокладки увеличиваются и зацепляются, легко сварки, и много раз не легко отвалить прокладку сварки;
(Изгиб относится к нечеловеческим условиям) 2. Менее склонны к самоизгибу, плохая пластина изменится со временем и среда, возникающая из изгиба.
3. Сопротивление более стабильное и надежное;
Шаг сварки 1: первая панель управления сваркой некоторые небольшие элементы:

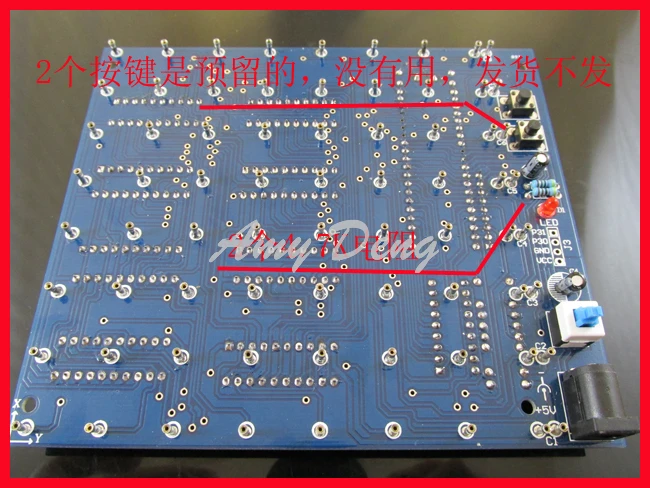

Положительный(Новая линейка членов Совета использует ее, следующее изображение только для справки, скоро обновит изображение, пожалуйста, родители, которые понимают):

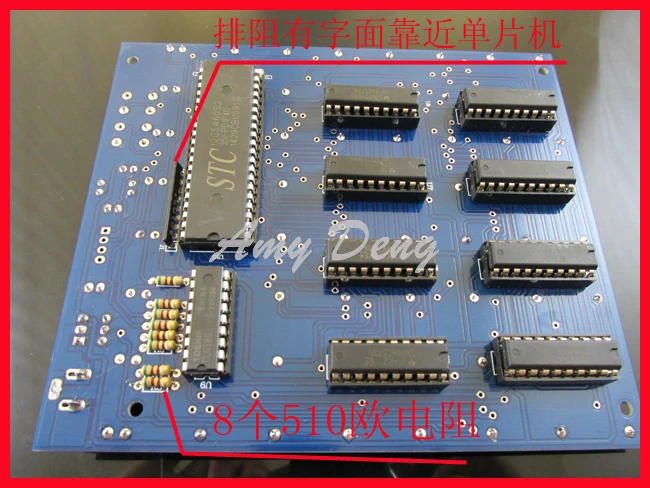

Задняя часть:

Сварочный Шаг 2: светодиодная розетка для сварки

40 P круглого ряда домашние плоскогубцы для воды диагональные плоскогубцы или вырезать одну иглу:

Затем снова или на выпускном зажиме диагональные плоскогубцы для резки пластикового игольчатого сиденья далее, это относительно хорошие плоскогубцы для воды, конечно, также не могут резать, но относительно красивые:

Светодиодный ряд после окончания хорошее сиденье может быть сварено:

Шаг сварки 3:
Все положительные элементы после хорошей сварки могут быть сварены на задней части чипа перевозчика, установлен после хорошей пайки на чипе, чип установлен в направлении чипа внимания, не вставляйте анти:

Сварочный Шаг 4:

Таким образом легкий куб хорошая сварочная плата управления. Затем Настройте светодиод, от панели управления на верхней части лампы и лампа 1,5 см * 1,5 см.
Первый шаг, чтобы построить свет, чтобы найти картон сверху, который вы хотите сделать из лампы (если Небольшая скамейка может быть использована дерево, акрил, и т. д. вместо картона лучше, если нет небольшой скамьи, и картон должен найти толстый относительно жесткий), Если он построен непосредственно на панели управления, расстояние составляет 1,5 см, при установке на универсальной доске можно нарисовать от 1,5 до 2 см, нарисовать на если есть скамейка, нет скамьи после вытягивания железных гвоздей, сверления и гвоздей диаметром 3 мм:

ШагШаг 5:
Следующая форма светодиода, весь 512 формируется следующим образом:

Следует отметить, что пластиковый светодиод: светодиод на углах или костяшках, пожалуйста, не слишком близко от геля, должен поддерживать расстояние более 2 мм и коллоиды, В противном случае он будет находиться внутри кронштейнов со светодиодным коллоидным золотым разделением, номер один в сложенных углах не превышает трех раз, Угол Согнут на 90 °, а затем снова в исходное положение один раз.
Шаг 6:
Светодиодный пластик можно использовать после хорошей сварки, светодиодный световой куб разделен на восемь граней для сварки, поверхность 8*8 = 64 светодиодов, 8 Поверхностная Сварка затем Возьмите каждую поверхность общего катода, сваренного вместе (связка общего анода общего катода слоя), на формирование светового Куба 8*8*8 А.
Сварочная Поверхность:

Светодиодная Сварка Примечание:
1. От нижней правой точки начала сварки, предупреждение пайки:
Светодиод при скорости сварки так же быстро, борется с каждым паяльным соединением, спаянным примерно за 2 секунды, точка сварки со дна коллоида 2,5 мм или более, для предотвращения перегрева паяльника слишком медленно горит светодиод. После тренировки, с паяльником 30 Вт до 40 Вт или более подходящим, электрический утюг должен быть заземлен, лучше всего использовать паяльник с землей для предотвращения поломки статического электричества или повреждения светодиода;
2. Каждая Сварка подряд проходит проверку, чтобы увидеть, есть ли светодиодные фонари, светодиод предотвращает обратную полярность сварки или пайки плохого светодиода.
Метод тестирования: мультиметры (количество мультиметра) хит файлов короткого замыкания, черная ручка, диодный анод, красная ручка, диодный анод, каждый тест в прошлом, было бы хорошо, если бы светодиодные фонари.
3. Каждый сварной шов также тестируется после хорошей поверхности
Тестовое изображение:

Вот спаянное изображение двух лиц:

8 сторон, чтобы построить хорошее, поместите каждый слой отрицательного электрода, соединенный вместе (8 слоев), затем порт управления, подключенный к слою, как показано ниже:

Этот световой куб может быть заряжен, чтобы построить хороший тест.
