Новый оригинальный DVP08SM11N DVP16SM11N DVP32SM11N ПЛК в коробке|module| |

---

Новый оригинальный DVP08SM11N DVP16SM11N DVP32SM11N PLC в коробке

Введение

Спасибо за выбор DVP-SS/SA/SX/SC серии PLC. Расширение 6 ~ 16 точек, предлагаемое сериями SS/SA/SX/SC, делает максимальное цифровое расширение ввода/вывода, включая MPU достигает 128 точек. Кроме того, максимум 8 специальных модулей (AD/DA/PT/TC/XA/RT) расширяются до серии DVP Slim.

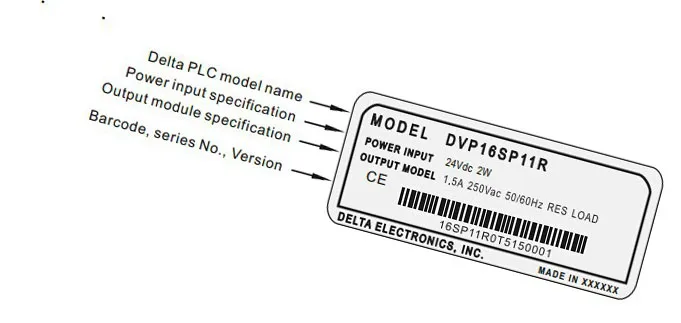

Табличка с именем объяснение

Модель/серийный номер объяснения

Электрические Параметры



Модель Предмет

DVP08SM11N DVP08SM10N

DVP16SM11N

DVP08SN11R/T/TS

DVP08SP11R/T/TS

DVP16SP11R/T

DVP16SP11TS

DVP06SN11R

DVP16SN11T /TS

Питание Напряжение

24VDC (-15% ~ + 20%) (с обратной полярностью постоянного тока)

Движения ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

В течение 5 мс от мгновенной потери мощности устройство будет продолжать работать

Максимальная Мощность Расход

1 Вт

2 Вт

1,5 W

1,5 W

2 Вт

2 Вт

1,5 W

1 Вт

Сопротивление изоляции

> 5MΩ (все I/O точка-земля: 500VDC)

Шум иммунитет

ESD(IEC 61131-2, IEC 61000-4-2): 8 кВ воздушный разряд EFT(IEC 61131-2, IEC 61000-4-4): Линия электропередачи: 2КВ, цифровой ввод/вывод: 1КВ, аналоговый и Связь I/O: 1КВ Демпфированная колебательная волна: Линия электропередачи: 1КВ, цифровой ввод/вывод: 1КВ RS(IEC 61131-2, IEC 61000-4-3): 26 МГц ~ 1 ГГц, 10 в/м

Заземления

Диаметр заземляющего провода не должен быть меньше, чем у L, N терминала мощности. В тех случаях, когда многие ПЛК Используются в то же время, пожалуйста, убедитесь, что каждый ПЛК правильно заземлен.

Управление/коробка для хранения Защита окружающей среды

Эксплуатация: 00C ~ 550C (температура), 50 ~ 95% (влажность), степень загрязнения: 2; Хранение: -250C ~ 700C (температура), 5 ~ 95% (влажность)

Вибрация иммунитет

Международные стандарты: IEC61131-2, IEC 68-2-6 (тест Fc) / IEC61131-2 и IEC 68-2-27 (тест Ea)

Вес (г)

162/ 141

146

154/ 146

141/ 136

162/ 154

151

200

70

Информация о модели



Название модели	Мощность Поставка	Вход		Размер (мм)
		Точек	Тип
DVP08SP11R	24VDC	4	DC Тип Раковина/источник	25,2	90	60
DVP16SP11R		8
DVP08SP11T		4
DVP16SP11T		8
DVP08SP11TS		4
DVP16SP11TS		8
DVP08SM10N		8	100 ~ 120VAC
DVP08SM11N		8	DC Тип Раковина/источник
DVP16SM11N		16
DVP06SN11R		0	N/A
DVP08SN11R		0
DVP08SN11T		0
DVP16SN11T		0
DVP08SN11TS		0
DVP16SN11TS		0

Технические характеристики точки ввода/вывода

Профиль продукта и контур
