TKDMR Новый светодиодный тестовый er 0 300V выход СВЕТОДИОДНЫЙ ТВ ПОДСВЕТКА

TKDMR Новый светодиодный тестовый er 0 300V выход СВЕТОДИОДНЫЙ ТВ ПОДСВЕТКА

TKDMR СВЕТОДИОДНЫЙ Прибор для проверки подсветки и бисера, не требуется разбирать ЖК-экран, все светодиодный индикатор-полоски, Ремонтный тест, выход 0-300 В

Отправка 20 шт. лампочек случайным образом.

Мы являемся единственным производителем. Пожалуйста, определите наш бренд. Если вы обнаружили что-то не так, или кто-то другой использует наш бренд. Пожалуйста, свяжитесь с нами! Спасибо!

Обратите внимание: Входное напряжение: 85-265 в международный стандарт

Так же может быть 110-220 В!

1. Обзор

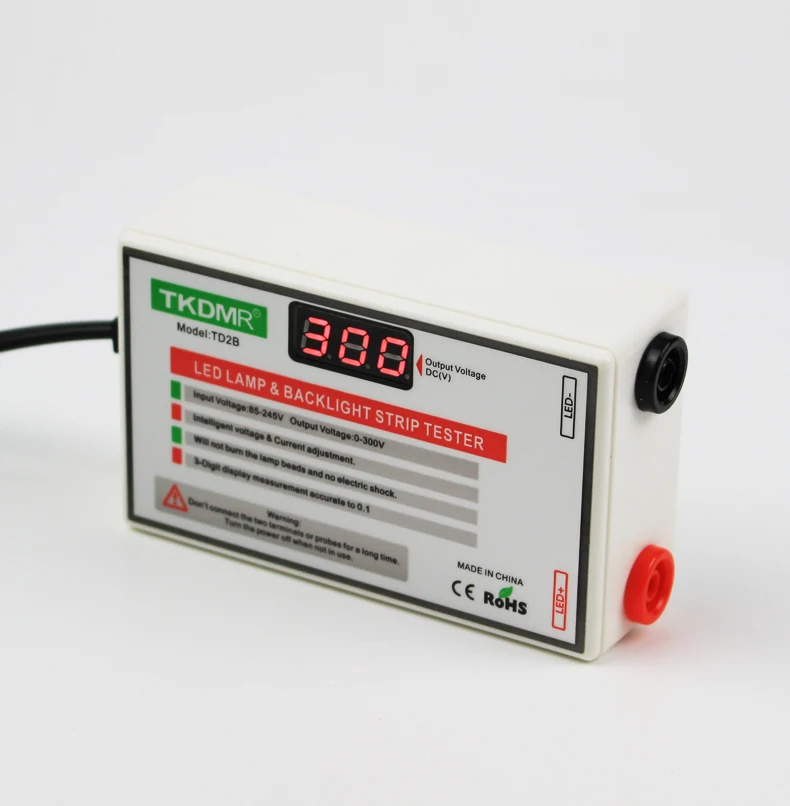

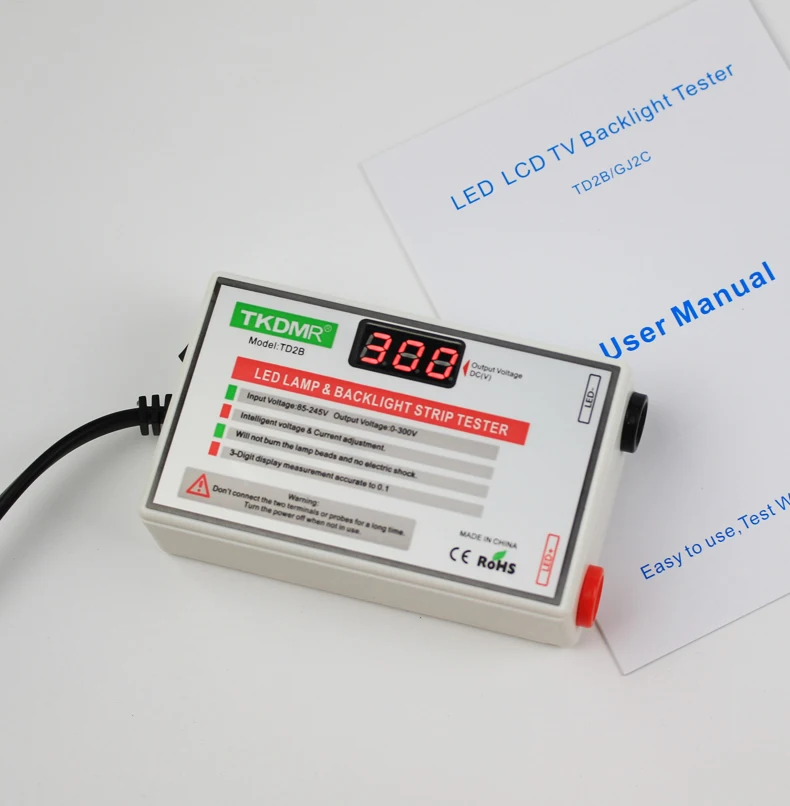

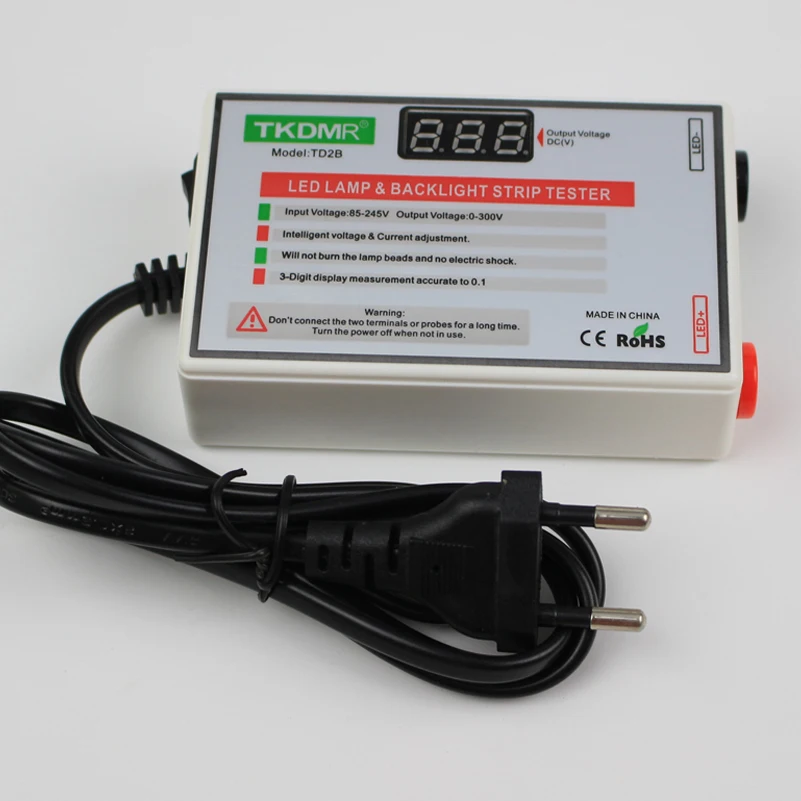

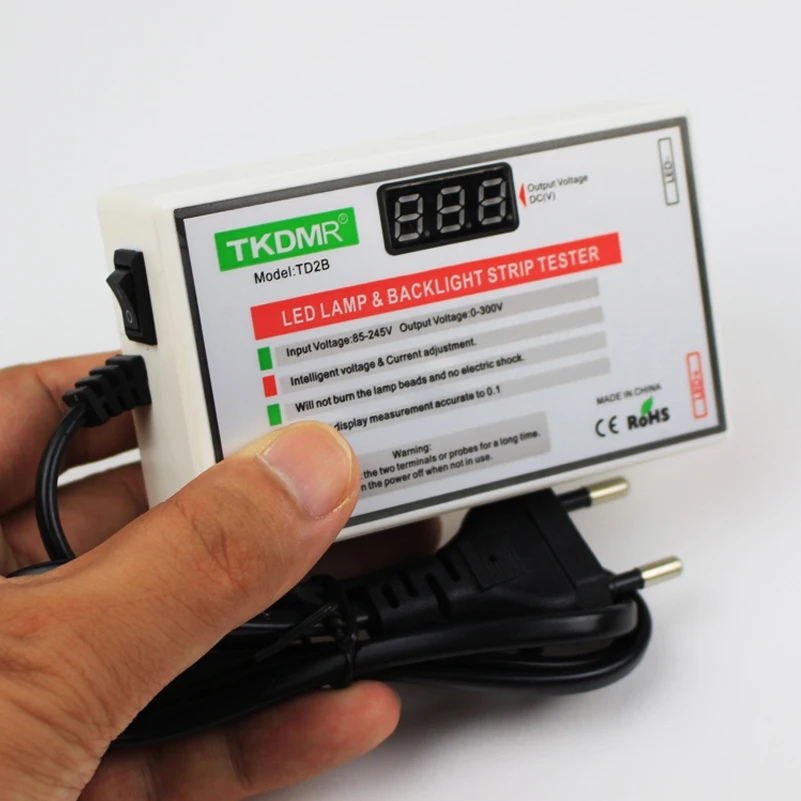

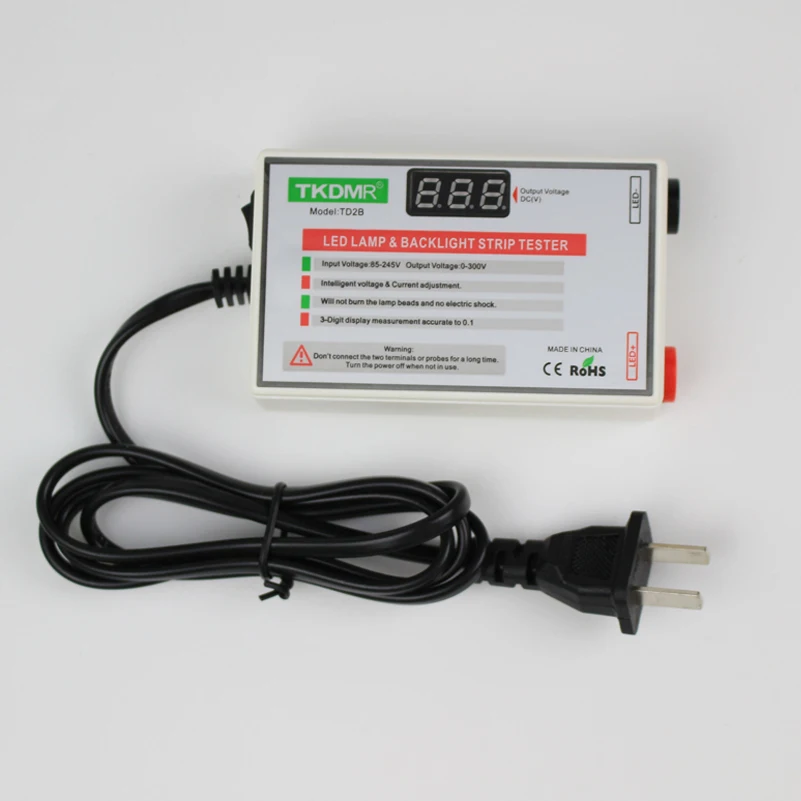

TD2B светодиодный ТВ-тестер на задний светильник-это источник питания, состоящий из изолирующего переключателя питания, цепи постоянного тока, цепи управления током и светодиодный дисплей с цифровым напряжением.

2. Характеристики

1) Выходное напряжение: 0-300 В постоянного тока (TD2B)

2) ток на выходе: 0,15 мА (начиная с curren)0-30 мА (TD2B)

3) Входное напряжение: 85-245 В переменного тока 50/60 Гц

4) Входная мощность: <20VA

5) Температура: 20-40 ℃

3. Инструкции

1) подключите источник питания, напряжение показывает около 156 в (TD2B) и поднимается до около 300 В (TD2B) через несколько секунд.

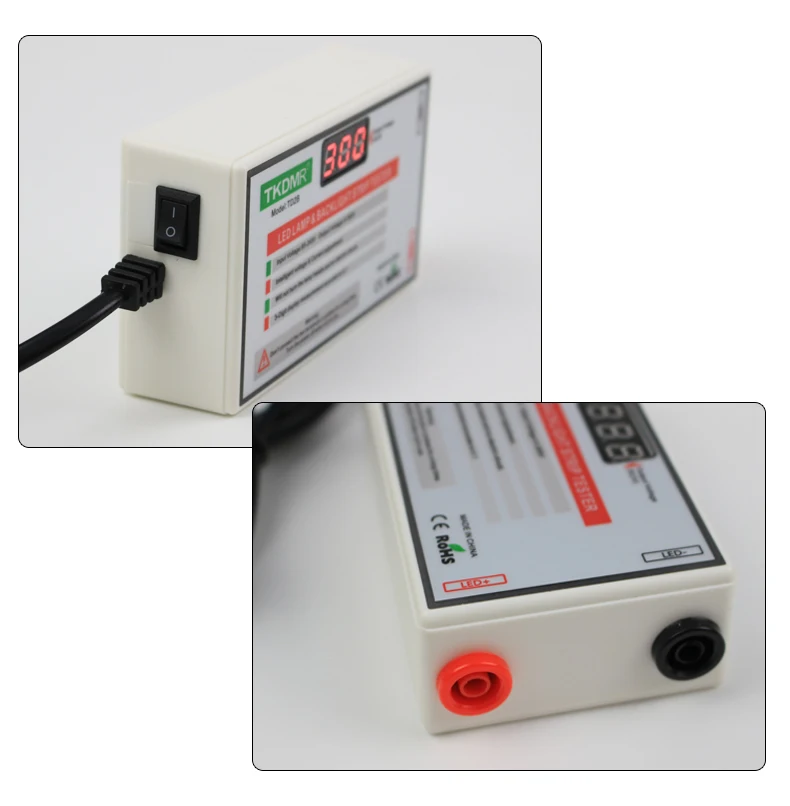

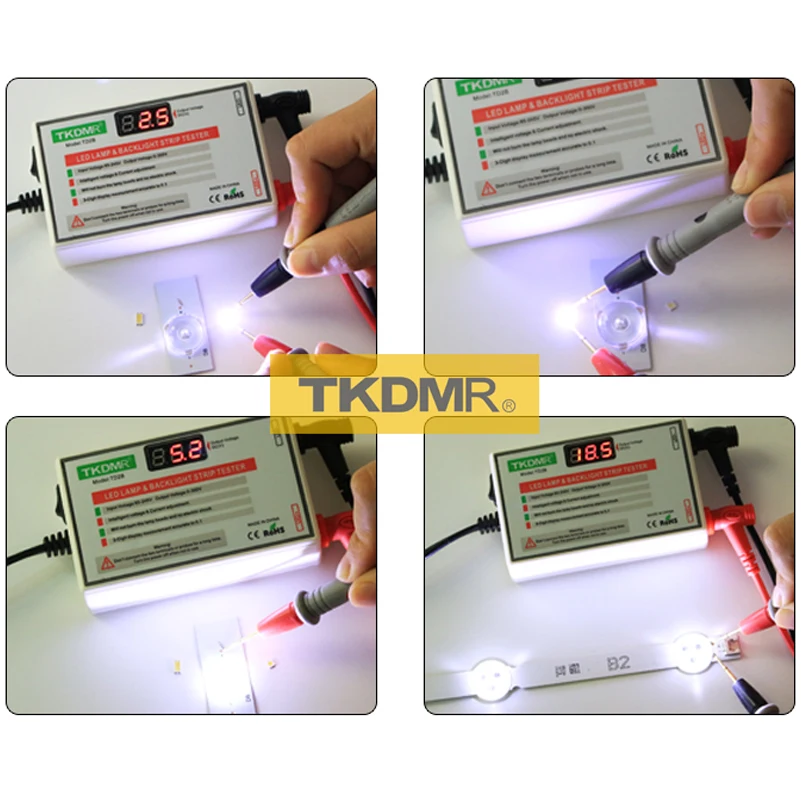

2) при тестировании используйте красную и черную ручку, чтобы прикоснуться к аноду и катоду светодиодный индикатор. Светильник автоматически переходит от яркости s к высокому светильник (3-5s), а затем стабилизируется. Дисплей напряжения-это рабочее напряжение на светильник в то время

4. Метод тестирования без демонтажа экрана

Светильник должен соответствовать как минимум трем требованиям: A. Задний светильник включен, B. Источник питания на экран, C. Подача сигнала на экран. В противном случае, мы не можем увидеть светильник с экрана или он очень темный.

(1) отсоедините гнезда интерфейса постоянной пластина тока и светильник-бар.

(2) Вставьте красные и черные ручки тестера в анод и катод интерфейса светодиодный светильник-бар.

(3) Включите источник питания телевизора и включите питание телевизора обычно (за исключением постоянной пластины тока), в это время, если светильник, ЖК-дисплей, основная плата и логическая плата работают нормально, нормальные изображения можно увидеть на экране. Яркость может быть ниже обычной яркости Оригинального телевизора. Выходной ток тестера должен адаптироваться под светодиодный индикатор подсветки всех размеров телевизоров, таким образом, яркость относительно ниже по сравнению с постоянной пластина тока для оригинального телевизора, что является нормальным Феноменом.

5. Советы по тестированию

1) для телевизора имеется несколько групп задний светильник, сравните Напряжение каждой группы, если разница в напряжении более 3 В или 3%, это означает, что светильник-бар имеет некоторые проблемы.

2) для телевизора есть только одна группа задний светильник, его также можно сравнить с хорошим светильник-бар той же модели, если определить, хороший светильник или нет, сравните напряжение.

3) Проверка стабильного напряжения трубки stabilivolt: Подключите красную ручку с катодом диода и черной ручкой с анодом, значение напряжения отображается в вольтметре Стабильное значение напряжения трубки stabilivolt. (ошибка напряжения в пределах 5%) Контролируйте время тестирования в течение 3 с, чтобы избежать сильного нагрева трубки stabilivolt выше 20 в.

4) дисплей напряжения должен быть около 300 В (TD2B) в открытой цепи, если дисплей напряжения не изменяется при тестировании, это означает, что светодиодный, который мы тестируем, находится в открытой цепи или зонды при плохом контакте.

5) при тестировании отображается напряжение = 00,0, что указывает на то, что испытанный светильник или ламповый шарик коротких замыканий, он также будет отображать 00,0 в при касании двух зондов друг друга.

6) при тестировании одинарных светодиодных бусин дисплей напряжения ниже 2 в и светодиодный бисер не работает, может существовать электрическая утечка светодиодный бусин.

7) при тестировании двух предметов без электрического подключения, если отображаемое напряжение ниже, чем напряжение открытой цепи, это означает, что между двумя испытанными предметами происходит электрическая утечка.

Гарантия

1. Этот продукт гарантирован до одного года от покупки, шнур питания и зонд могут быть заменены в течение одного месяца.

2. Если есть какие-то проблемы с производительностью, просто верните его в исходное состояние в течение 30 дней с момента получения. В течение гарантийного срока, мы отремонтируем и отправим вам хороший тестер.

3. Гарантийный срок будет продлен на три месяца после того, как мы отремонтируем плохие продукты.

4. Почтовые расходы оплачиваются покупателем.

5. Обратите внимание, что гарантия не распространяется.

1) изделия имеют нанесенные человеком повреждения или случайные повреждения, такие как чрезмерное напряжение, применяемое на входе, высокая температура, падение и разрыв повреждения воды, механические повреждения и коррозию.

2) Уничтожьте этикетку продуктов.

3) Срок гарантии или период обслуживания истек.

Если вам нужно настроить продукт, мы также можем удовлетворить ваши требования.

Клиент сделал 12V DC вход, а также имеет 50VDC выход.

Пожалуйста, свяжитесь с нами. Мы можем ODM/OEM, если вам нужно.

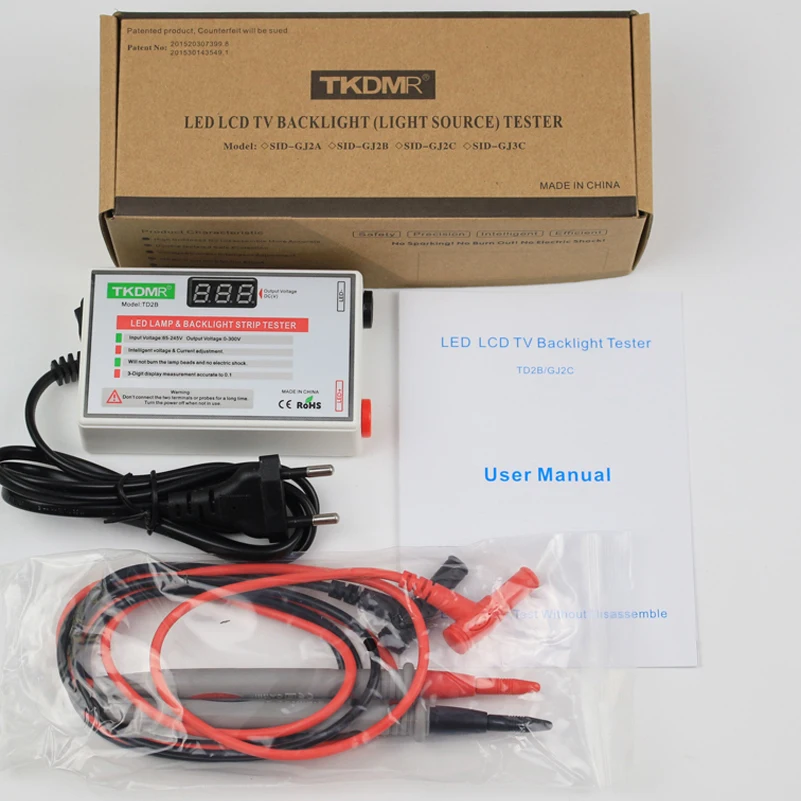

Посылка включает:

1x Тестер

1x 20A тестер зонд

1x линия электропередачи
