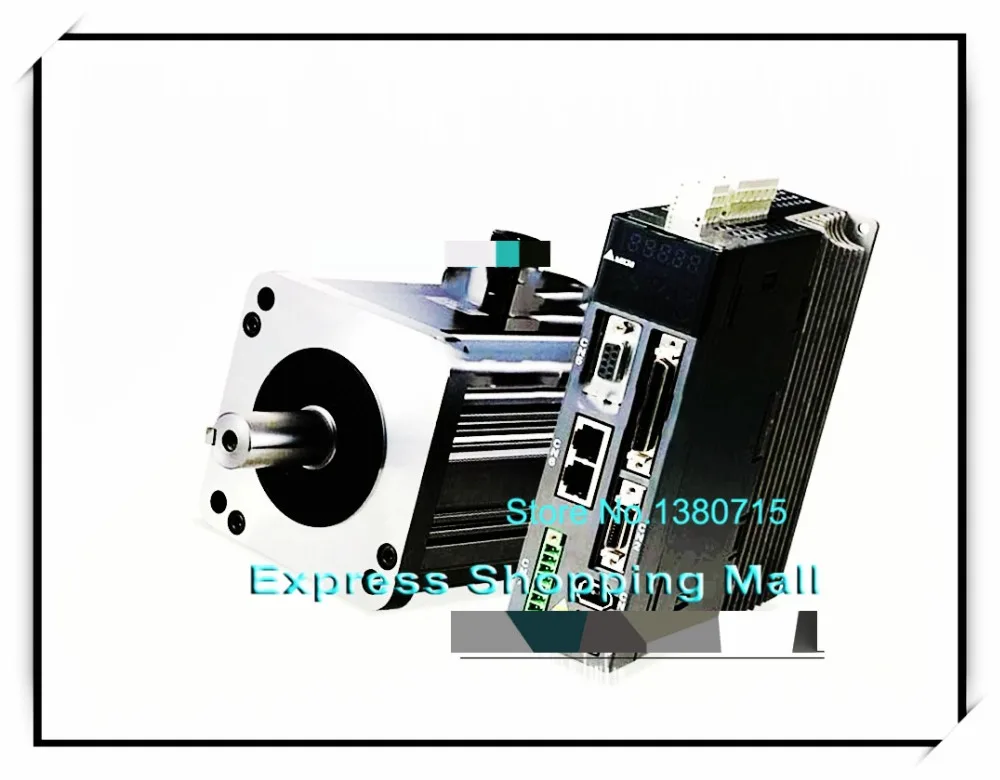

ECMA-C30604RS + ASD-A0421-AB 220 В 400 Вт 1.27нм 3000 об/мин 60 мм AC Серводвигатель и приводной комплект

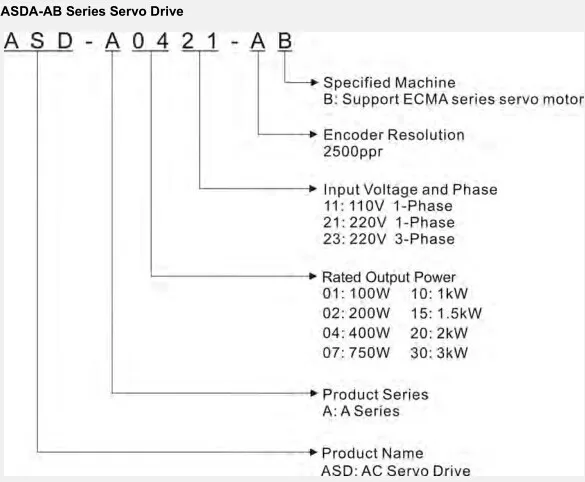

Модель

ASD-A0421-AB

Соответствующий серводвигатель

ECMA-C30604_S (S = 14 мм)

ECMA-C30804_7 (7 = 14 мм)

ECMA-E31305_S(S = 22 мм)

ECMA-G31303_S(S = 22 мм)

Мощность

400 Вт

Мощность

Поставка

Фаза/напряжение

Однофазный: 200 ~ 255VAC В переменного тока, 50/60 Гц ± 5%

Непрерывный выходной ток

2,6 дужки

Метод охлаждения

Естественная циркуляция воздуха

Разрешение кодировщика/отзывы

2500ppr / 10000ppr

Контроль управления основной схемой

Управление SVPWM

Режимы настройки

Авто/руководство

Динамический тормоз

Встроенный

Положение

Управление

Режим

Макс. Входной пульс

Частота

Макс. 500 кппс (линейный драйвер)/макс. 200 кппс (открытый коллектор)

Импульсный тип

Пульс + направление, фаза + B фаза, CCW Pulse + CW pulse

Источник команд

Внешний импульсный поезд/внутренние параметры

Стратегия сглаживания

Фильтр с низким и P-curve

Электронная шестерня

Электронная передача N/M несколько N: 1 ~ 32767, M:1:32767(1/50<N/M<200)

Ограничитель крутящего момента

Набор по параметрам

Компенсация форварда

Набор по параметрам

Скорость

Управление

Режим

Аналоговый

Вход

Команда

Напряжение

Диапазон

0 ~ ± 10 В постоянного тока

Вход

Сопротивление

10 кОм

Время

Постоянная

2,2 us

Диапазон контроля скорости * 1

1 : 5000

Источник команд

Внешний аналоговый сигнал/внутренние параметры

Стратегия сглаживания

Фильтр с низким проходом и s-кривой

Ограничитель крутящего момента

Установка по параметрам или через аналоговый вход

Отзывчивость

Характеристика

Максимум 450 Гц

Колебания скорости

Ставка * 2

0.01% или меньше при колебании нагрузки от 0 до 100% (при номинальной скорости)

0.01% или меньше при колебании мощности ± 10% (при номинальной скорости)

0.01% или менее при колебании температуры окружающей среды от 0 до 50 градусов по Цельсию (при номинальной скорости)

Крутящий момент

Управление

Режим

Аналоговый

Команда

Вход

Напряжение

Диапазон

0 ~ ± 10 В постоянного тока

Вход

Сопротивление

10 кОм

Время

Постоянная

2,2 us

Источник команд

Внешний аналоговый сигнал/внутренние параметры

Стратегия сглаживания

Фильтр низких частот

Операция ограничения скорости

Настройка параметров или через аналоговый вход

Аналоговый выход монитора

Сигнал монитора может устанавливаться по параметрам (Диапазон выходного напряжения: ± 8 в)

Интерфейс связи

RS-232 / RS-485 / RS-422

Модель

ECMA-C30604RS

Название продукта

Электронный коммутационный мотор

Тип сервопривода

Сервопривод переменного тока

Название серии

ASD-B

Номинальное напряжение

220V

Тип датчика

2500ppr

Размер рамы двигателя

60 мм

Тип диаметра вала и сальника

Keyway (с фиксированными винтовыми отверстиями) w/o тормоз с сальником

Диаметр вала

S = 14 мм

Номинальная выходная мощность

400 Вт

Номинальный крутящий момент (N-m)* 1

1,27

Максимальный крутящий момент (N-m)

3,82

Номинальная скорость

3000 об/мин

Макс. Скорость

5000 об/мин

Номинальный ток (А)

2,6

Макс. Ток (А)

7,8

Номинальная мощность (кВт/с) (без тормоза)

57,6

Момент инерции ротора (× 10-4 кг. М2) (без тормоза)

0.277E-4

Механическое время постоянной (МС) (без тормоза)

0,53

Постоянный крутящий момент-KT (N-m/A)

0,49

Постоянное напряжение-KE (мВ/(р/мин)

17,4

Сопротивление арматуры (Ом)

1,55

Индуктивность арматуры (mH)

6,71

Постоянное электрическое время (мс)

4,3

Класс изоляции

Класс A (UL), класс B (CE)

Сопротивление изоляции

> 100 м ом, постоянный ток 500 в

Прочность изоляции

Переменный ток 1500 В, 60 сек

Вес (кг) (без тормоза)

1,6 кг

Макс. Радиальная нагрузка вала (N)

196

Макс. Нагрузка вала тяги (N)

68

Уровень вибрации (мкм)

15

Рабочая температура

0 ~ 40 градусов Цельсия

Температура хранения

-10 ~ 80 градусов по Цельсию

Рабочая влажность

20% до 90% относительной влажности (без конденсации)

Влажность хранения

20% до 90% относительной влажности (без конденсации)

Вибрационная Емкость

2,5 г

IP рейтинг

IP65

Утверждения

CE UL
