Высокое качество 45a ЖК-дисплей Солнечная pv Панель заряда 12 вольт регулятор напряжения mppt

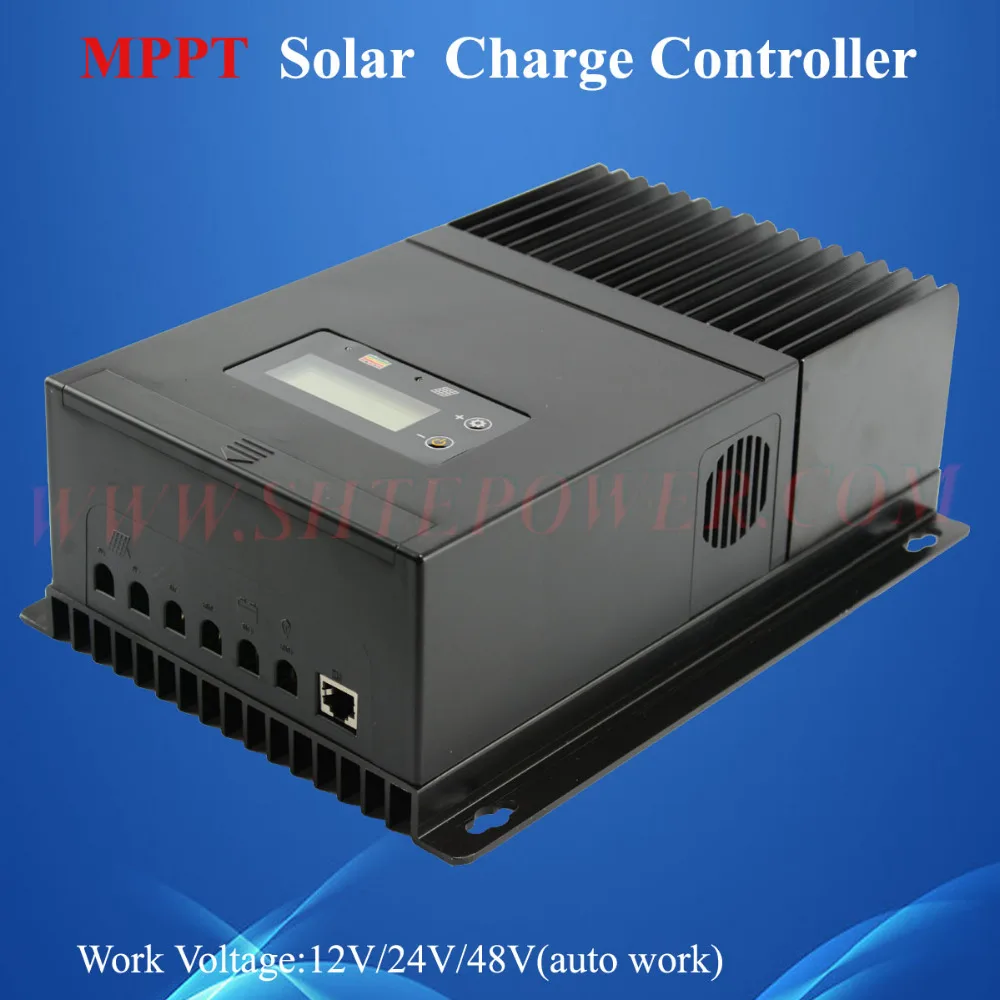

Обзор контроллера батареи

Спасибо за выбор 12 В 24 в 48 в автоматического MPPT солнечного контроллера заряда. Наш MPPT по своей природе является умным преобразователем постоянного тока в постоянный ток, который был оптимизирован для сбора максимальной энергии из PV массива в солнечных электрических системах на батарейках с помощью различных точек отслеживания максимальной мощности (MPPT) стратегии. Дополнительная цель контроллера заключается в том, чтобы убедиться, что батареи получают полную зарядку, не перегружаясь. Это достигается за счет четырехэтапного процесса зарядки.

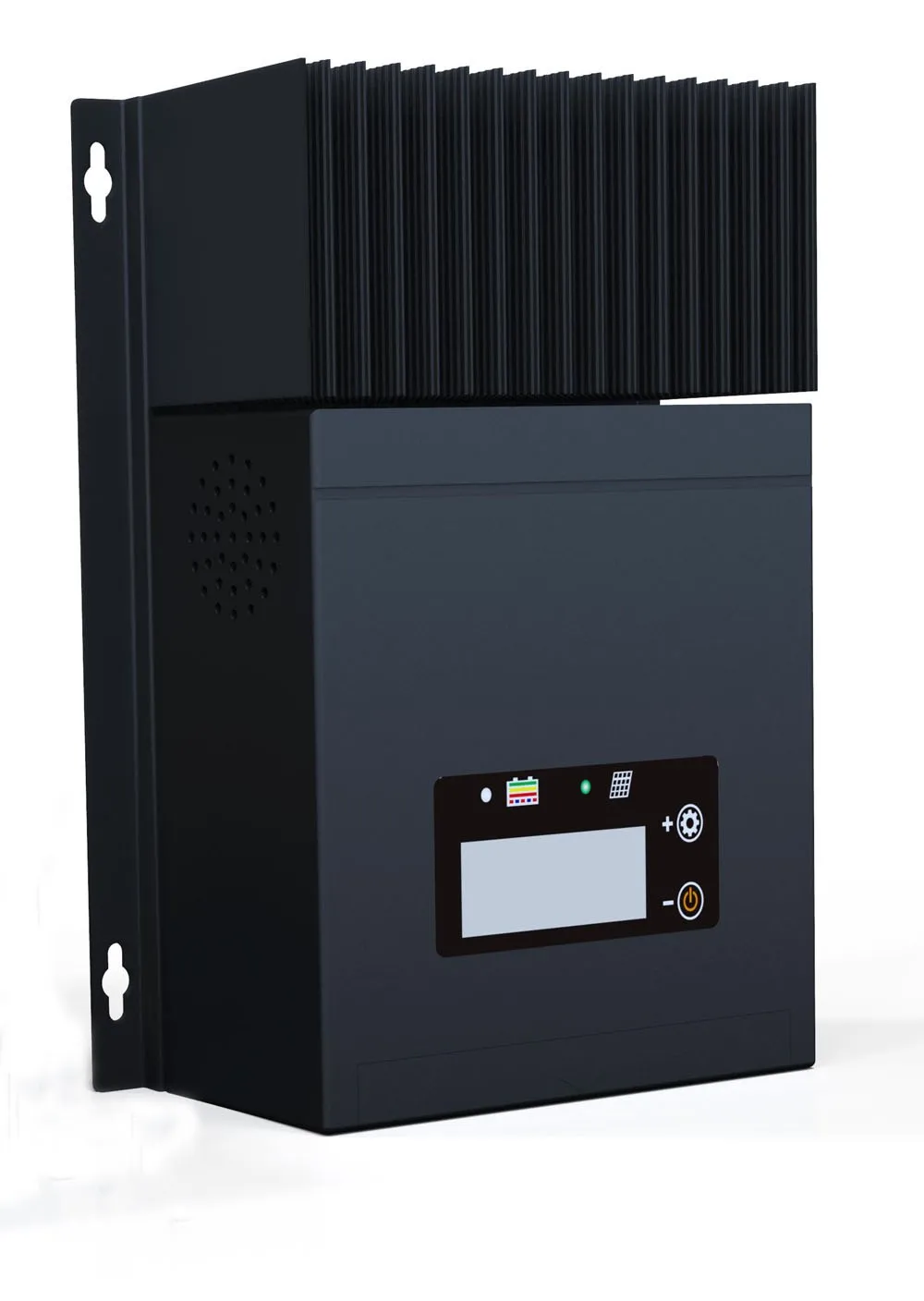

Особенности контроллера солнечного зарядного устройства

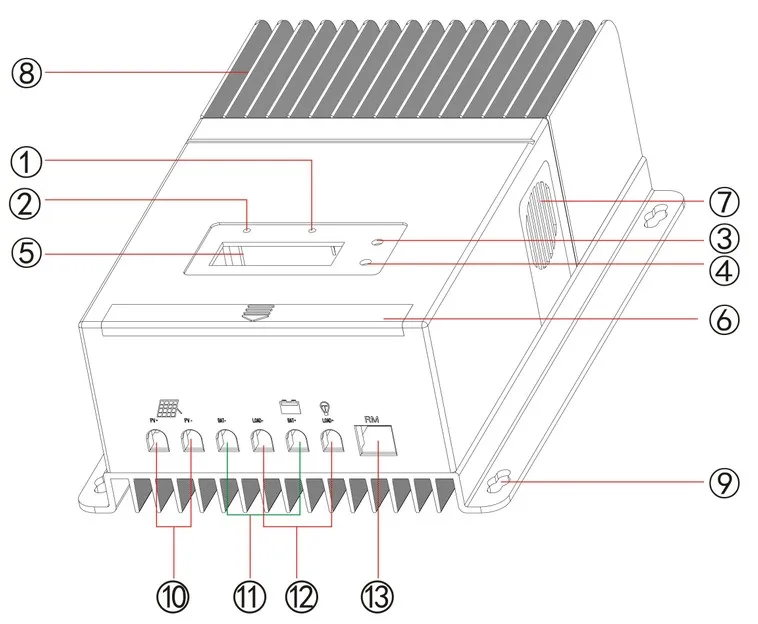

1-светодиодный индикатор состояния батареи

Светодиодный индикатор, показывающий состояние батареи или системные ошибки.

2. Светодиодный индикатор состояния зарядки

Светодиодный индикатор, показывающий состояние зарядки и перенапряжение pv.

3-Setting Button1

Установите режим работы нагрузки, тип батареи и максимальный ток заряда.

4-Setting Button2

Установите режим работы нагрузки, тип батареи и максимальный ток заряда (в ручном режиме используется для включения/выключения).

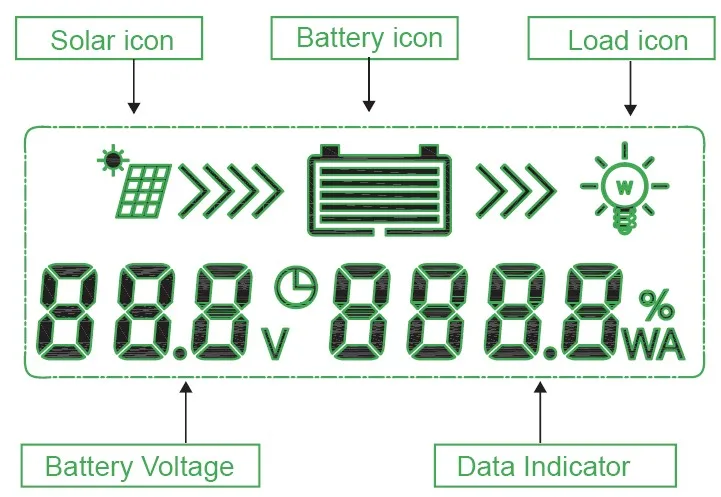

5-жк-цифровой дисплей

Определение состояния системы

Крышка коробки 6 проводов

Крышка коробки проводки из листового металла защищает соединения питания

7-вентилятор

Вентилятор для рассеивания тепла внутренней цепи

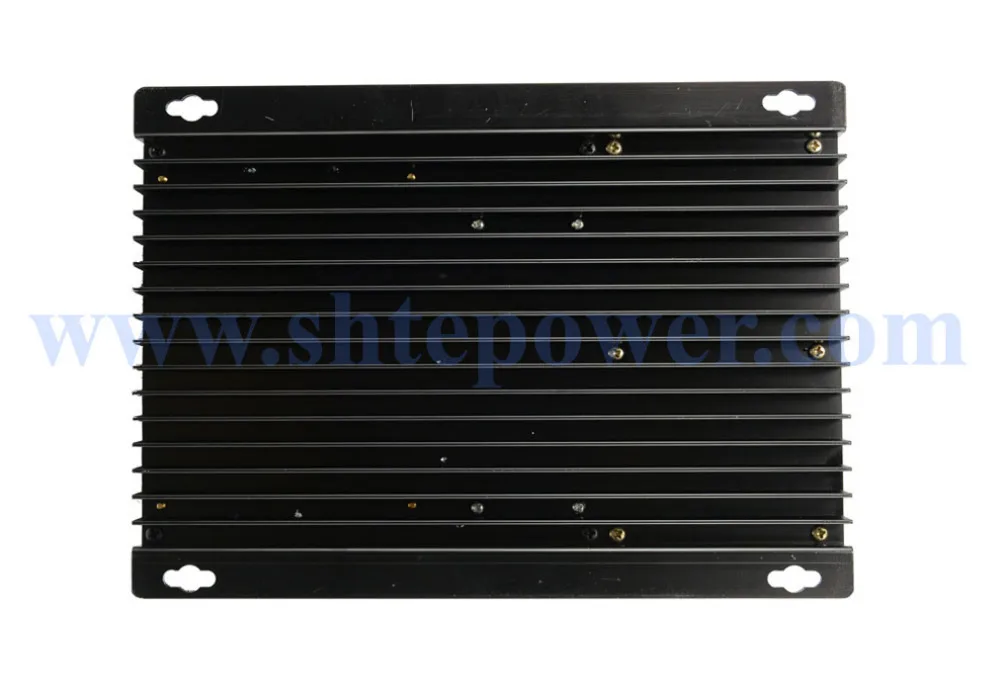

8-теплоотвод

Алюминиевый теплоотвод для рассеивания тепла контроллера

9-монтажная вешалка

Замочная скважина для крепления

10-модульные клеммы на солнечной батарее

Подключение солнечных модулей

11-клеммы для батарей

Подключение батарей

12-нагрузочные клеммы

Подсоедините нагрузки

13-rj45 интерфейс связи (эта функция все еще находится в разработке,. Не может использоваться еще,)

Общаться с персональным компьютером

Параметр

Обзор преимуществ:

Традиционные контроллеры подключают солнечный модуль непосредственно к батарее при подзарядке. Это требует, чтобы солнечный модуль работал в диапазоне напряжения, который обычно находится ниже V модуляMp. Например, в системе 12 Вольт Напряжение батареи может варьироваться от 10 до 15 В постоянного тока, но в модулеMpОбычно около 16 или 17 вольт. На рис. 5-1 показаны типичные кривые тока по сравнению с напряжением и выходной мощностью для номинального 12-вольтного автономного модуля.

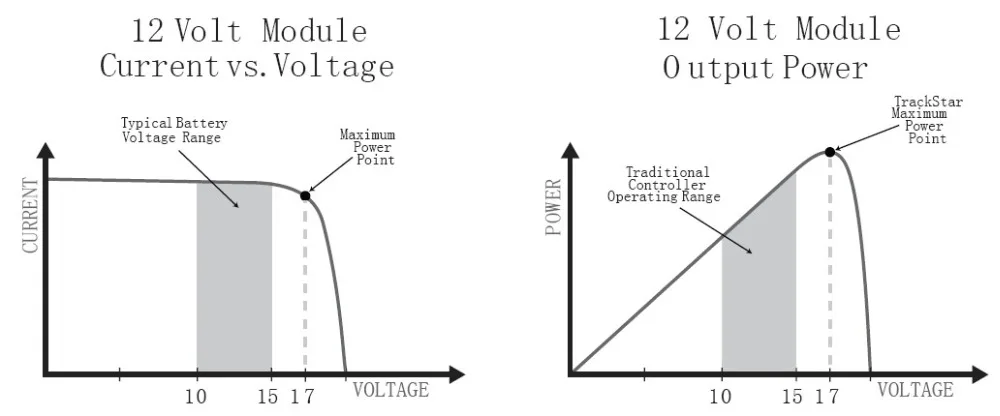

Номинальный 12 вольт солнечный модуль I-V кривой и выходной мощности

Массив VMpЭто напряжение, где продукт выходного тока и напряжения (а x Вольт) является самым большим, который падает на «колено» солнечного модуля I-V кривой, как показано слева на рис. 5-1.

Потому что традиционные контроллеры не всегда работают на VMpСолнечной батареи, энергия теряется впустую, что в противном случае может быть использовано для зарядки аккумулятора и нагрузки системы питания. Чем больше разница между напряжением батареи и VMpИз модуля, чем больше энергии будет потрачено впустую. Технология MPPT всегда будет работать с максимальной точкой мощности, что приведет к меньшим расходам энергии по сравнению с традиционными контроллерами.Показывает Типичный ток по сравнению с кривыми выходного напряжения и мощности для номинального 12 вольтового автономного модуля.

Условия, которые ограничивают эффективность MPPT

VMpМодуль солнечной батареи уменьшается по мере увеличения температуры модуля. В очень жаркую погоду, VMpМожет быть близко или даже меньше, чем напряжение батареи. В этой ситуации будет очень мало или нет коэффициента усиления MPPT по сравнению с традиционными контроллерами. Тем не менее, системы с модулями с более высоким номинальным напряжением, чем аккумулятор, всегда будут иметь массив VMpБольше, чем батарея

Напряжение. Кроме того, экономия в проводке из-за снижения солнечного тока делает MPPT стоящим даже в жарких климатических условиях.

Размеры в миллиметрах

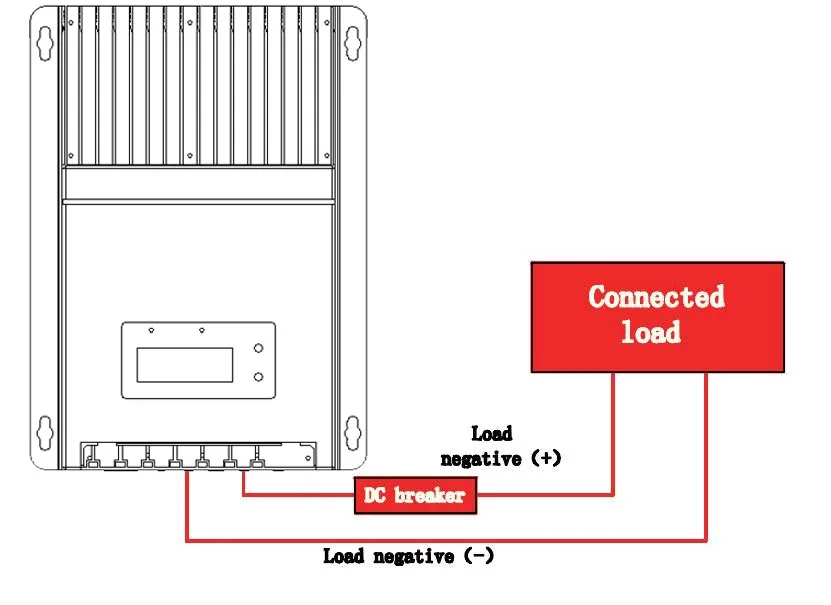

Проводка нагрузки постоянного тока

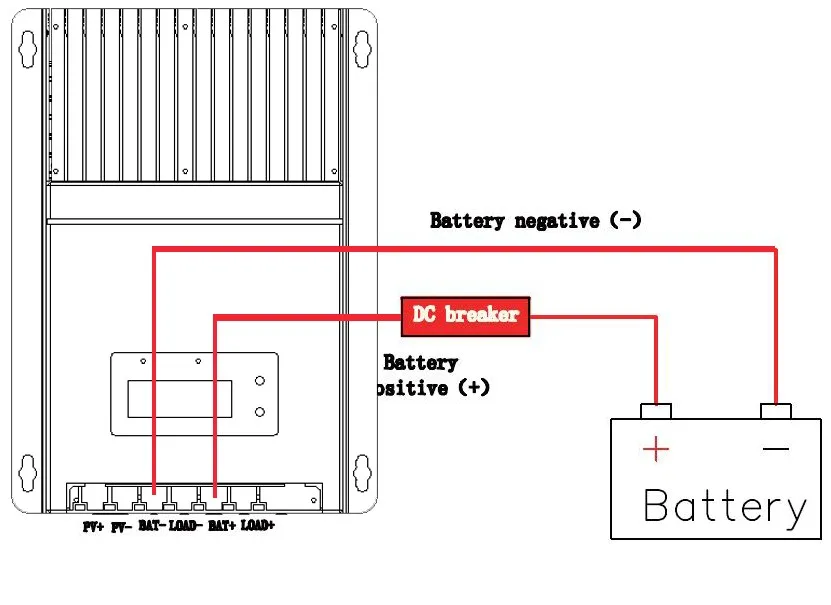

Проводка батареи

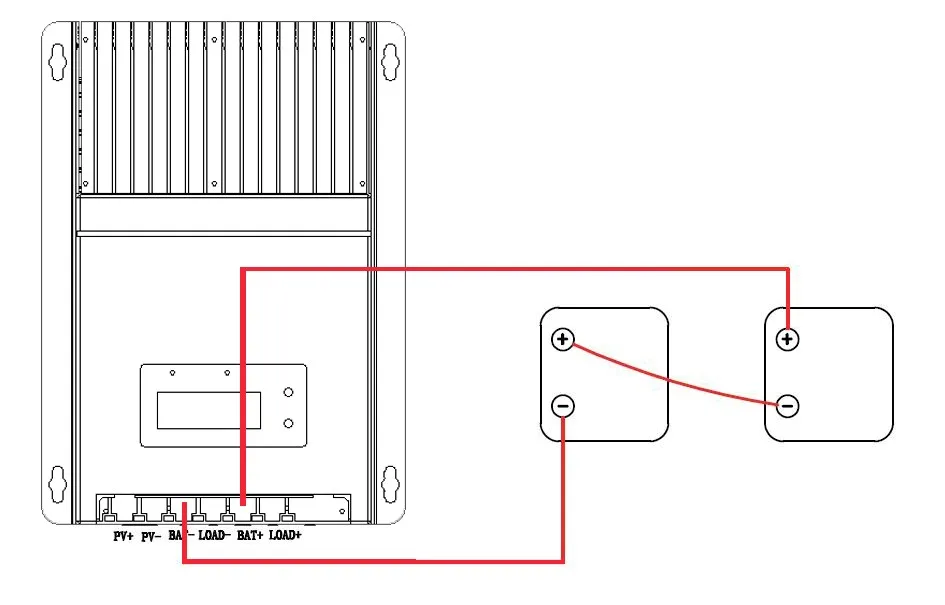

Батареи в серии подключения

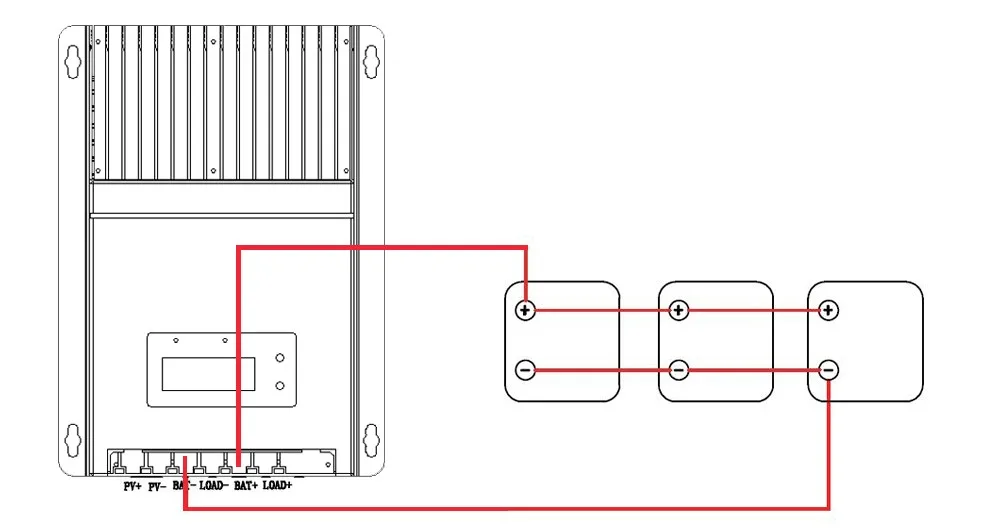

Батареи в параллельном соединении

Проводка солнечного модуля:

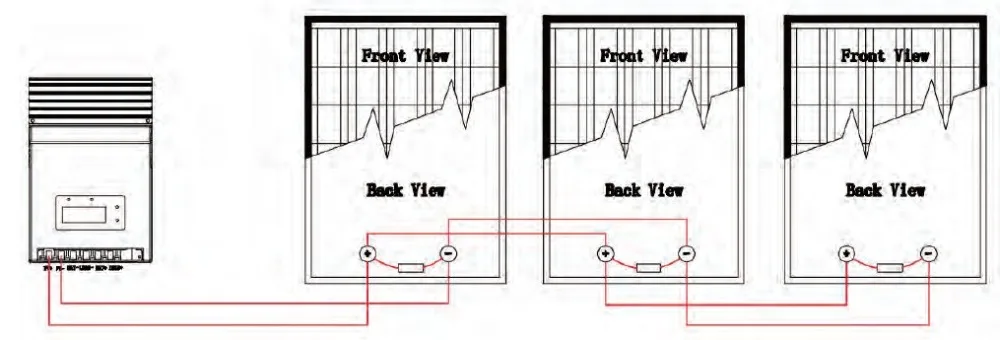

Модули в серии подключения

Максимальная мощность солнечного модуля

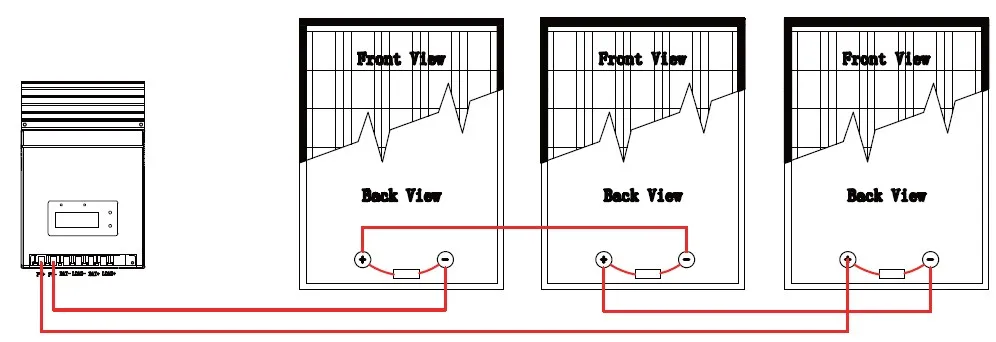

Несколько солнечных модулей в параллельном соединении (см. Рис. 4-8):Сумма их напряжений не должнаПревышает напряжение открытой цепи 150 в.Сумма солнечной энергии должнаНе превышает максимальную емкость устройства.(См. Таблицу выше)

Технология MPPT

MPPT означает «максимальное отслеживание точки мощности». Это описывает процесс, с помощью которого солнечный модуль всегда работает в точке максимальной мощности. Поскольку точка максимальной мощности может варьироваться в зависимости от режима работы и местных условий, и из-за изменения в течение дня используется термин «отслеживание», т. Е. Отслеживание этого момента.

Повышение тока

В большинстве условий технология MPPT «увеличит» ток солнечного заряда. Например, система может иметь 36 ампер солнечного тока, протекающего в MPPT и 44 Ампер заряда тока, идущего к батарее. MPPT не создает ток! Будьте уверены, что мощность в MPPT такая же, как и мощность из MPPT. Так как мощность является продуктом напряжения и тока (Вольт х ампер), следующее верно *:

(1) питание в MPPT = питание из MPPT

(2) Напряжение x Amps In = вольт Out x Amps Out

* 100% эффективность. Потери в проводке и конвертации существуют.

Если солнечный модульМаксимальное напряжение питания(VMp) Больше, чем напряжение батареи, из этого следует, что ток батареи должен быть пропорционально больше, чем Солнечный входной ток, так что входная и выходная мощность сбалансирована. Чем больше разница между VMpИ напряжение батареи, чем больше ток. Сила тока может быть значительной в системах, где солнечная батарея имеет более высокое номинальное напряжение, чем батарея.

Информация о зарядке аккумулятора

4-ступенчатая зарядка

MPPT имеет 4-ступенчатый алгоритм зарядки аккумулятора для быстрой, эффективной и безопасной зарядки аккумулятора. На рис. 4-2 показана последовательность этапов.

Алгоритм зарядки MPPT

Этап оптовой зарядки

В стадии оптовой зарядки батарея не находится на 100% состоянии заряда, а напряжение батареи еще не заряжено до точки поглощения напряжения. Контроллер поставит 100% доступной солнечной энергии для подзарядки аккумулятора.

Этап поглощения

Когда аккумулятор перезаряжен до заданной точки поглощения напряжения, для поддержания напряжения батареи в точке поглощения используется регулирование постоянного напряжения. Это предотвращает нагрев и чрезмерное поглощение батареи. Аккумулятор может полностью заряжаться в точке поглощения напряжения. При подключении RTS точка поглощения компенсируется температурой.

Поплавок для сцены

После того, как аккумулятор полностью заряжен на этапе поглощения, MPPT снижает напряжение батареи до точки напряжения поплавка. Когда аккумулятор полностью перезаряжен, больше не может быть химических реакций, и весь зарядный ток превращается в тепло и газировку. Поплавковый этап обеспечивает очень низкую скорость обслуживания зарядки, уменьшая нагрев и газирование полностью заряженного аккумулятора. Целью поплавка является Защита аккумулятора от длительного перезаряда.

Точка поплавка компенсируется температурой, если RTS подключен.

Настройка операции

Добро пожаловать на наш высококачественный 45a ЖК-дисплей Солнечная pv Панель заряда 12 вольт регулятор напряжения mppt
