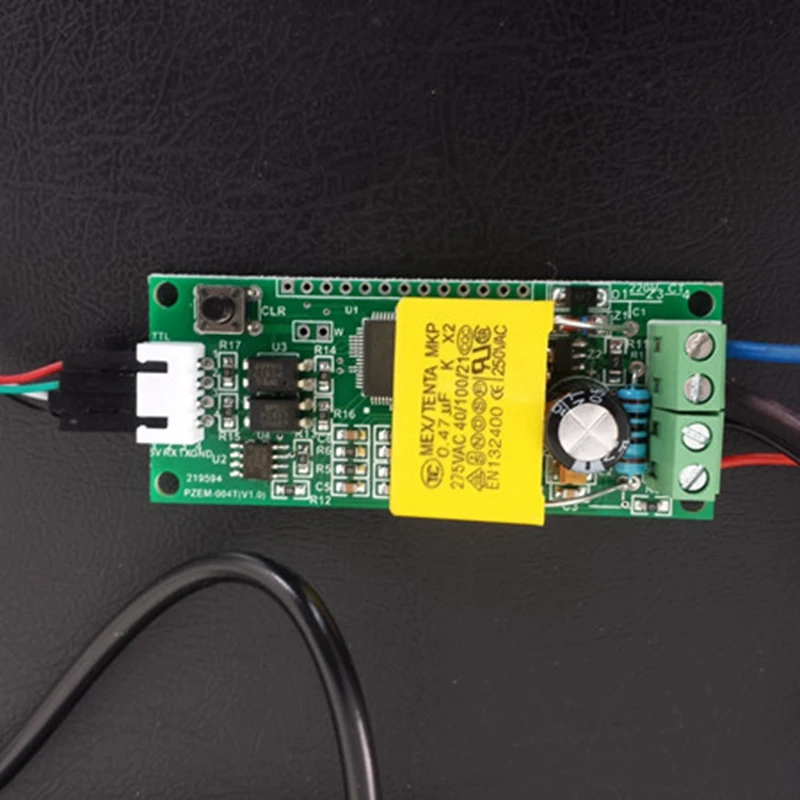

AC 80 ~ 260V 100A мини Multifuncion Усилитель энергии измеритель напряжения связи модуль с CT

AC 80 ~ 260V 100A мини Multifuncion Усилитель энергии измеритель напряжения связи модуль с CT

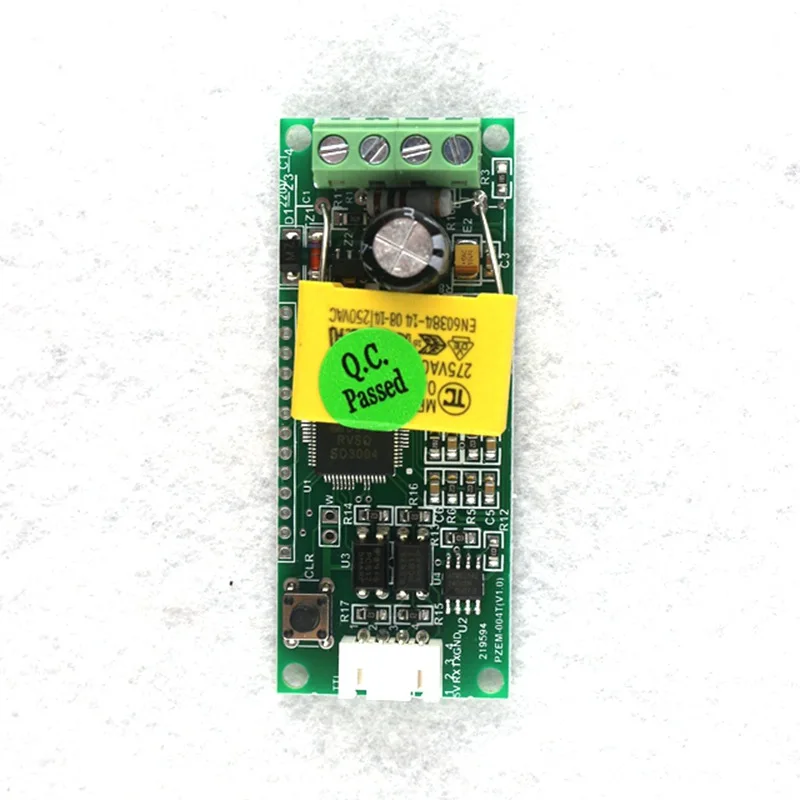

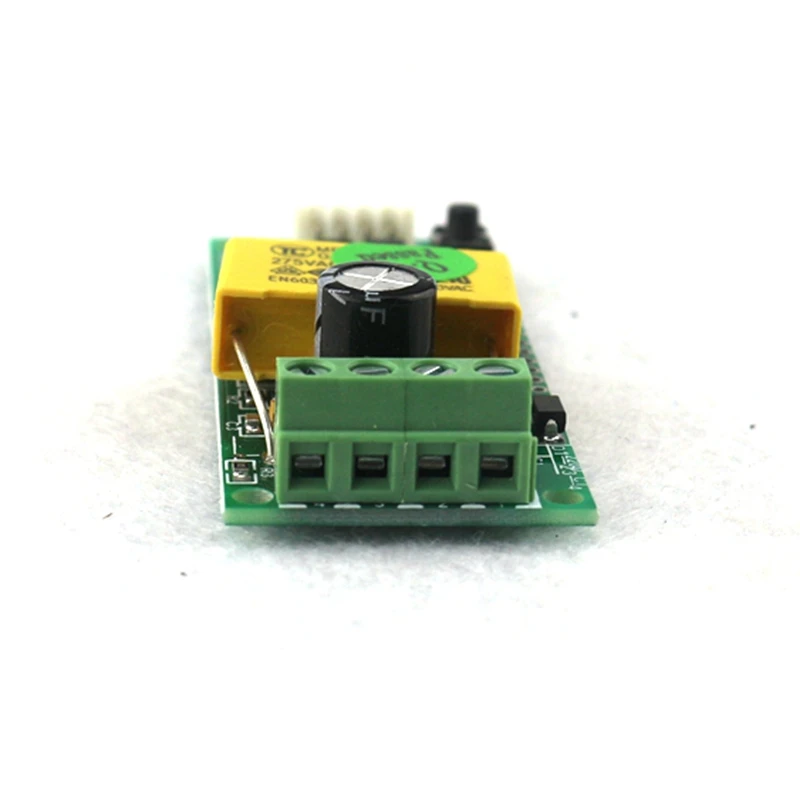

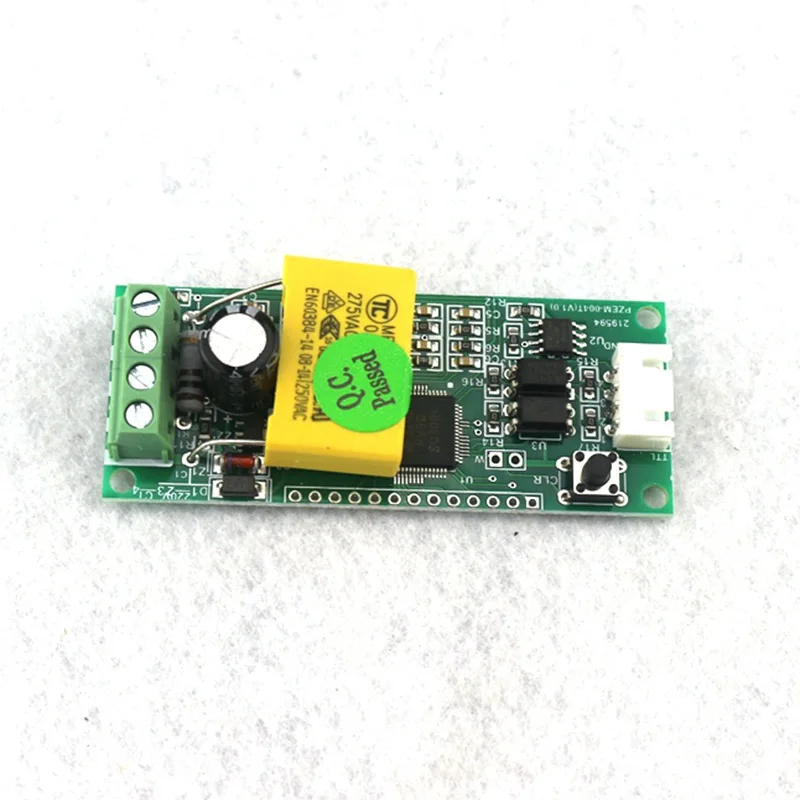

AC 80 ~ 260 V 100A мини мультифунцион питания усилитель напряжения измеритель напряжения коммуникационный модуль с CT катушкой

А. Функция

• 1. Ectrical Функция измерения параметров (напряжение, ток, активная мощность, энергия).
• 2. Функция сброса энергетического ключа.
• 3. Храните данные при отключении питания (храните накопленную энергию перед выключением питания).
• 4. Функция дисплея ПК (отображение напряжения, тока, активной мощности, энергии).
• 5. Функция последовательной связи (с TTL последовательным интерфейсом, может общаться с различными клеммами через пин-плату, считывать и устанавливать параметры).

Примечание:

• Программное обеспечение для ПК имеет только китайскую версию.И это только поддержка XP, Win 7, Win 8
• Если вам нужно программное обеспечение и руководство, пожалуйста, свяжитесь с нами.

B. Формат дисплея

1. Мощность: Диапазон испытаний: 0 ~ 22 кВт

В пределах 0 ~ 10 кВт Формат дисплея составляет 0,000 ~ 9,999;
В пределах 10 ~ 22 кВт Формат дисплея 10,00 ~ 22,00.


2. Энергия: Диапазон испытаний: 0 ~ 9999квтч

В пределах 0 ~ 10 кВтч Формат дисплея составляет 0,000 ~ 9,999;
В течение 10 ~ 100 кВт · ч Формат дисплея 10,00 ~ 99,99;
В пределах 100 ~ 1000 кВт · ч Формат дисплея составляет 100,0 ~ 999,9;
1000 ~ 9999kWh и выше, Формат дисплея 1000 ~ 9999.


3. Напряжение: Диапазон испытаний: 80 ~ 260VAC

Формат дисплея составляет 110,0 ~ 220,0.


4. Ток: Диапазон испытаний: 0 ~ 100A

Формат дисплея составляет 00,00 ~ 99,99.


C. Схема проводки

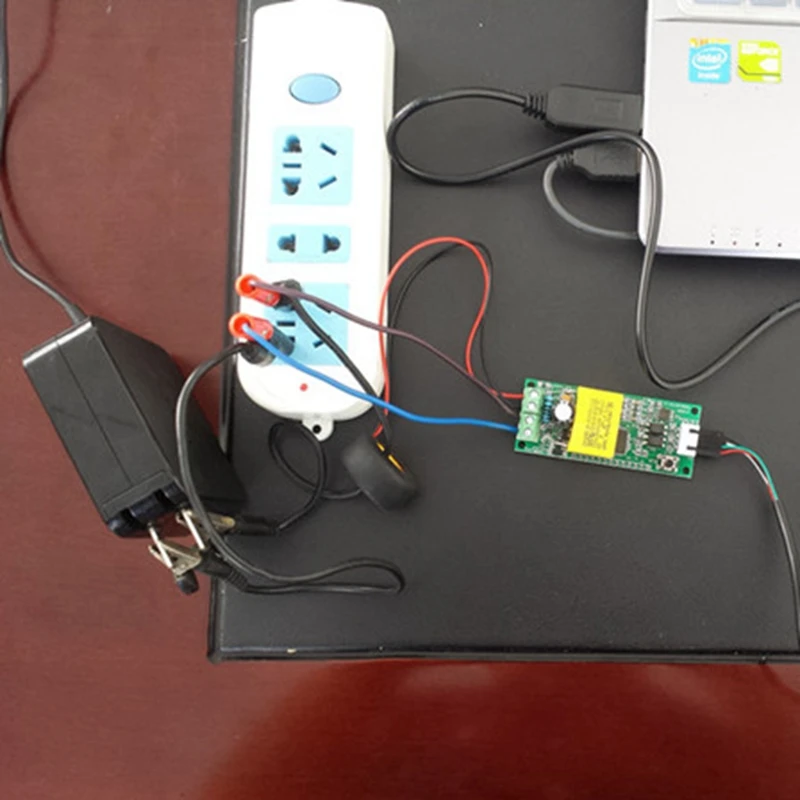

 Проводка этого модуля разделена на две части: проводка входного терминала напряжения и тока и проводка последовательной связи, как показано на рисунке; в соответствии с фактическими потребностями клиентов, с различными TTL контактными плитами для достижения связи с различными клеммами.



D. Интерфейс дисплея

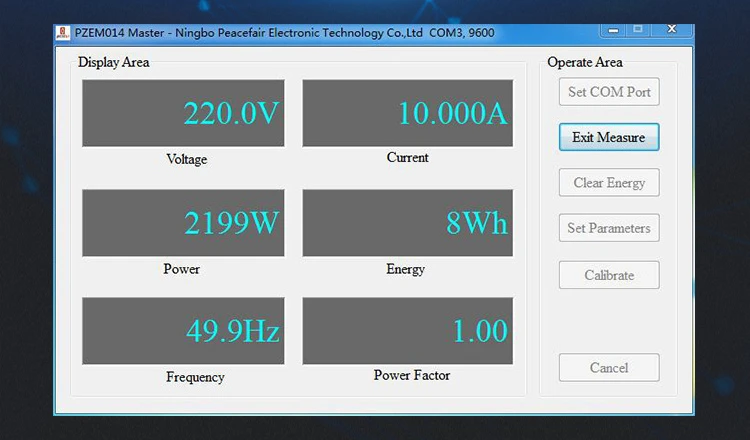

Он отображается через ПК или другие терминалы (необходимо программировать), интерфейс дисплея ПК показан на рис. 1, ниже приводится краткое описание каждого отображения параметров:

• 1. Дисплей напряжения

Измерьте и Отобразите текущее напряжение сети.

• 2. Отображение тока

Измерьте и Отобразите текущий ток нагрузки (приборов). Есть дополнительная инструкция, что текущее Тестовое значение с начала 10 мА, но этот модуль относится к испытательному оборудованию высокой мощности, если вы заботитесь о точности тестов уровня мА, не рекомендуется.

• 3. Дисплей энергии

Измерьте и Отобразите текущее накопительное энергопотребление. Есть дополнительная инструкция, что минимальная единица измерения энергии составляет 0001 кВт · ч, что означает, что она начинает накапливаться от 1 Вт · ч, относительно говоря, разрешение довольно высокое, для испытания нагрузки на низкую мощность (в пределах 100 Вт), вы можете наблюдать за накопительным процессом довольно интуитивно.

• 4. Дисплей питания

Измерьте и Отобразите силу тока. Есть дополнительная инструкция о том, что значение испытания мощности составляет от начала 0001 кВт, что означает, что он начинает тестировать от 1 Вт, но этот модуль относится к испытательному оборудованию высокой мощности, если у вас есть требования к тестированию в течение 1 Вт, это не рекомендуется.

G. Примечание

• 1. Этот модуль подходит для помещений, пожалуйста, не используйте на открытом воздухе.
• 2. Приложенная нагрузка не должна превышать номинальную мощность.
• 3. Заказ проводки не может быть неправильным.
• 4. Не может использоваться для инвертора.

H. Параметры спецификации

• 1. Рабочее напряжение: 80 ~ 260VAC
• 2. Испытательное напряжение: 80 ~ 260VAC
• 3. Номинальная мощность: 100A/22000 Вт
• 4. Рабочая частота: 45-65 Гц
• 5. Точность измерения: 1,0 класс

Содержимое упаковки

• 100% новый бренд высокого качества
• 1X AC 100A монитор электропитания коммуникационный модуль измеритель мощности, мощность, энергия Вольт Амперметр
• 1X PZCT-02 катушка или круглая Катушка(Зависит от того, который вы выберете)
• Если вам нужноUSB коммуникационная контактная плата, пожалуйста, выберите модель 2

Примечание:

• Программное обеспечение для ПК имеет только китайскую/английскую версию. И поддерживает только XP, Win 7, Win 8
• Если вам нужно программное обеспечение, пожалуйста, свяжитесь с нами
• Если вам нужен usb-кабель, пожалуйста, выберите usb-кабель
• Монтажная плата будет обновлена по ходу, это может немного отличаться от изображения, но функция такая же, обратите внимание на это.

Модель 1

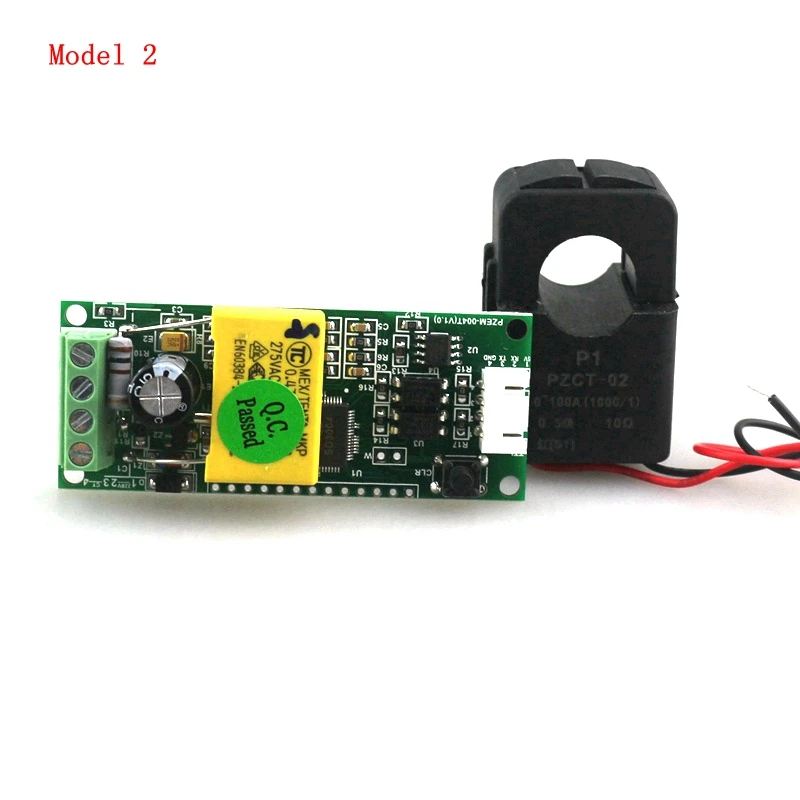

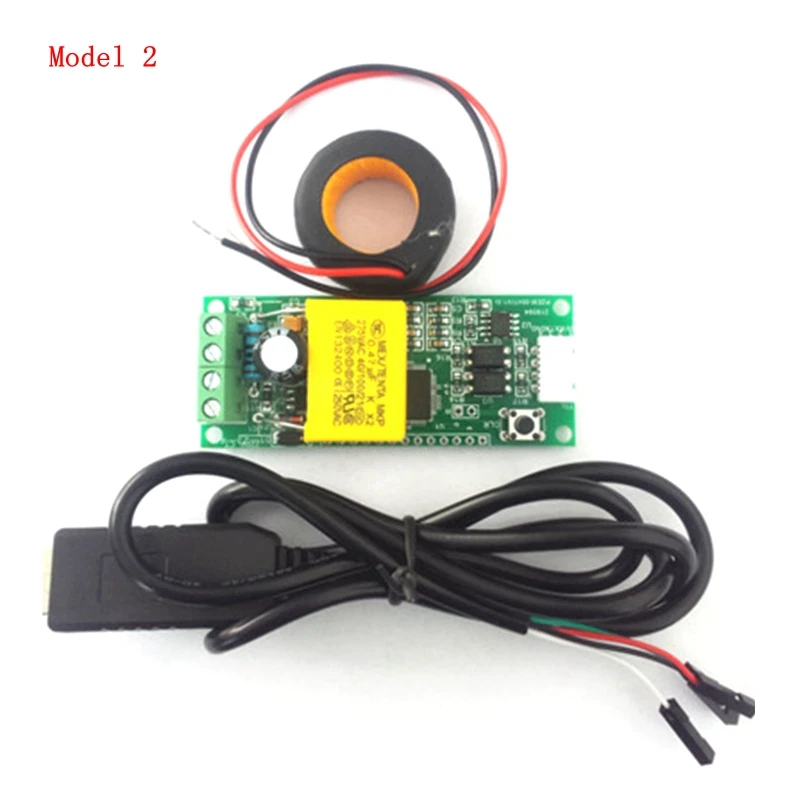

Модель 2 с usb-разъемом

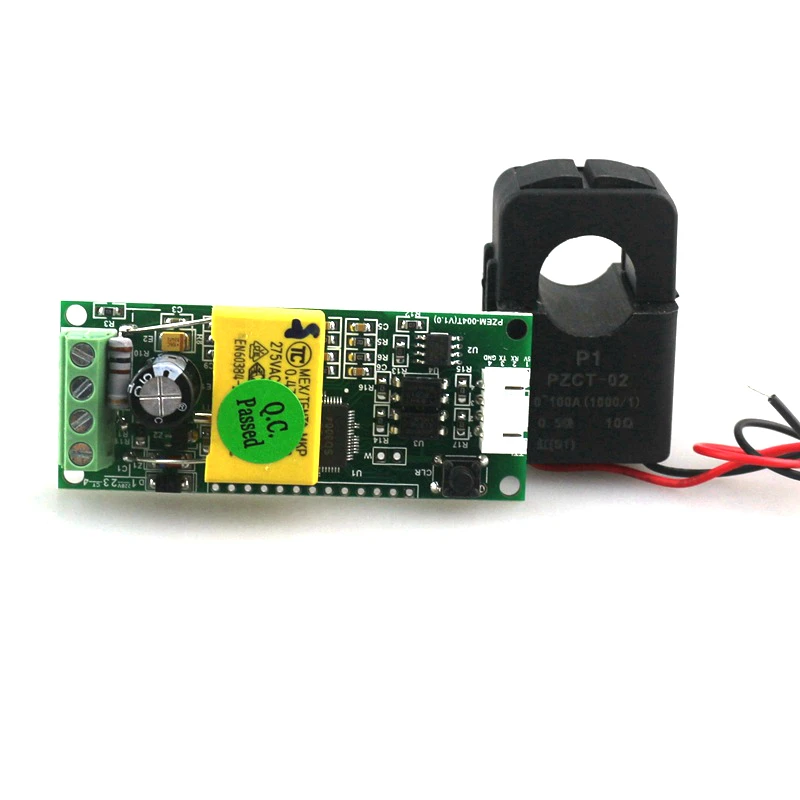

Модель 3 с PZCT-02 катушкой
