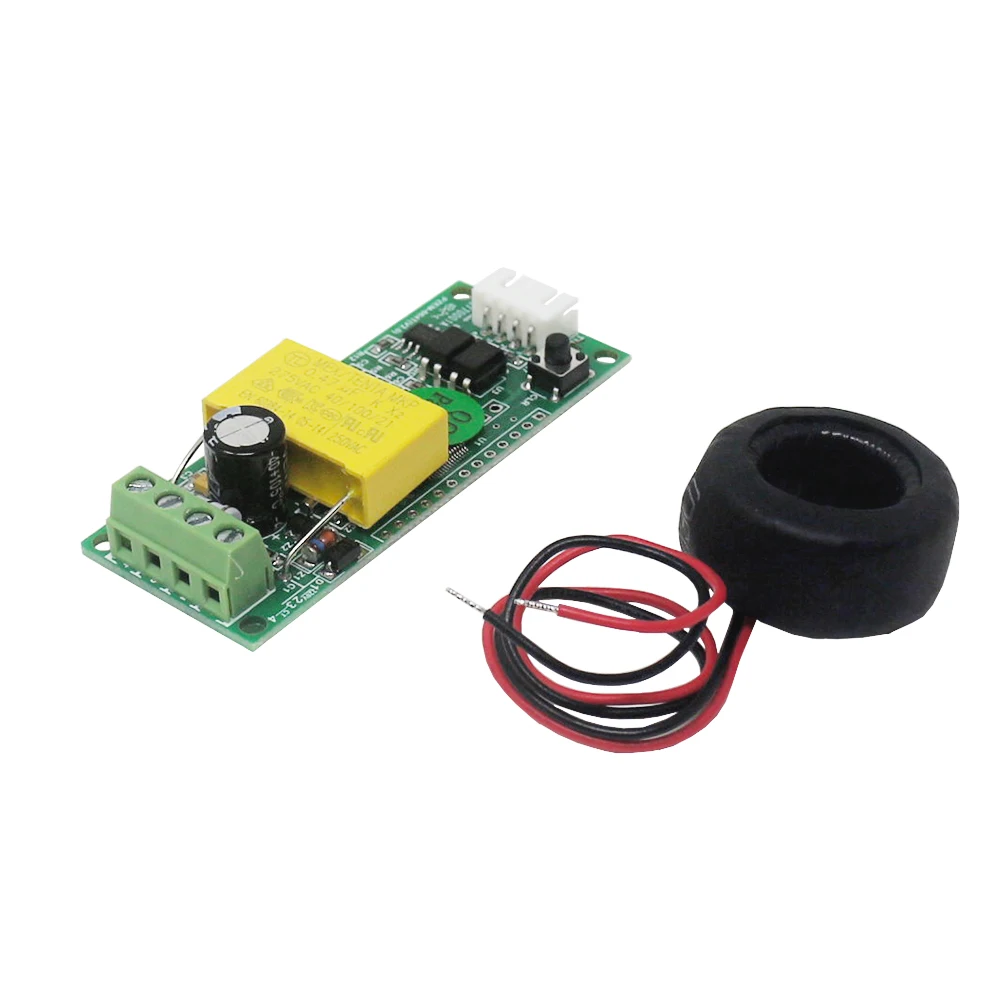

AC 80-260 V 100A Электрический модуль мониторинга и связи ttl порт счетчик энергии монитор вольтметр с CT

A. Функция

• 1. Функция измерения эктрических параметров (напряжение, ток, активная мощность, энергия).
• 2. Функция сброса энергии.
• 3. Храните данные при отключении питания (храните накопленную энергию перед выключением).
• 4. Функция отображения ПК (отображение напряжения, тока, активной мощности, энергии).
• 5. Функция последовательной связи (с ttl последовательным интерфейсом сам, может общаться с различными терминалами через pin-панель, считывать и устанавливать параметры).

B. Формат дисплея

1. Мощность: Диапазон испытаний: 0 ~ 22 кВт

В пределах 0 ~ 10 кВт, Формат дисплея составляет 0,000 ~ 9,999;
В пределах 10 ~ 22 кВт, Формат дисплея составляет 10,00 ~ 22,00.


2. Энергия: Диапазон испытаний: 0 ~ 9999 кВтч

В пределах 0 ~ 10 кВт · ч, Формат дисплея 0,000 ~ 9,999;
В пределах 10 ~ 100 кВт · ч, Формат дисплея 10,00 ~ 99,99;
В пределах 100 ~ 1000 кВт · ч, Формат дисплея 100,0 ~ 999,9;
1000 ~ 9999 кВтч и выше, Формат дисплея 1000 ~ 9999.


3. Напряжение: Диапазон испытаний: 80 ~ 260 В переменного тока

Формат дисплея 110,0 ~ 220,0.


4. Ток: Диапазон испытаний: 0 ~ 100A

Формат дисплея 00,00 ~ 99,99.

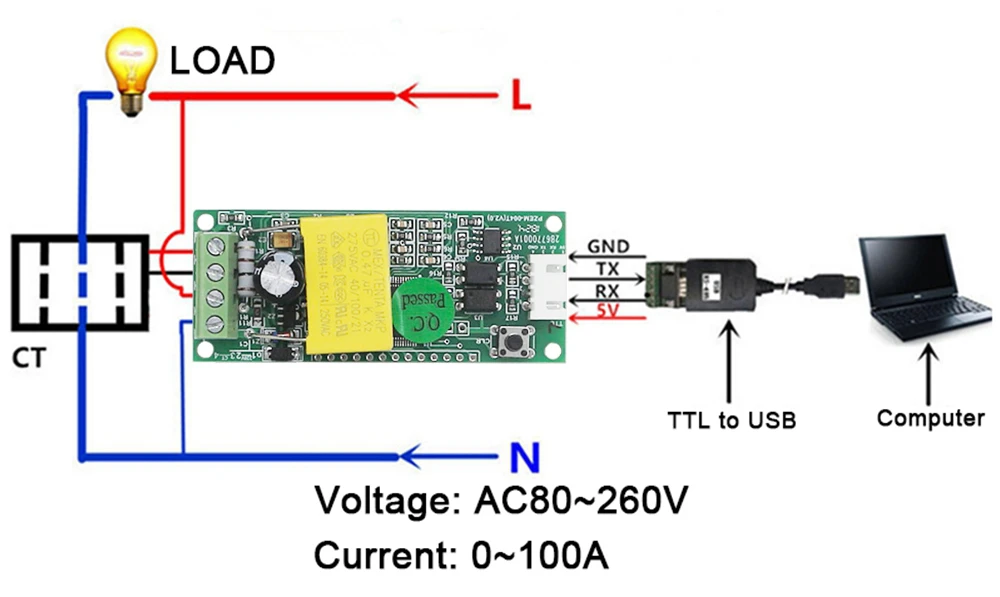

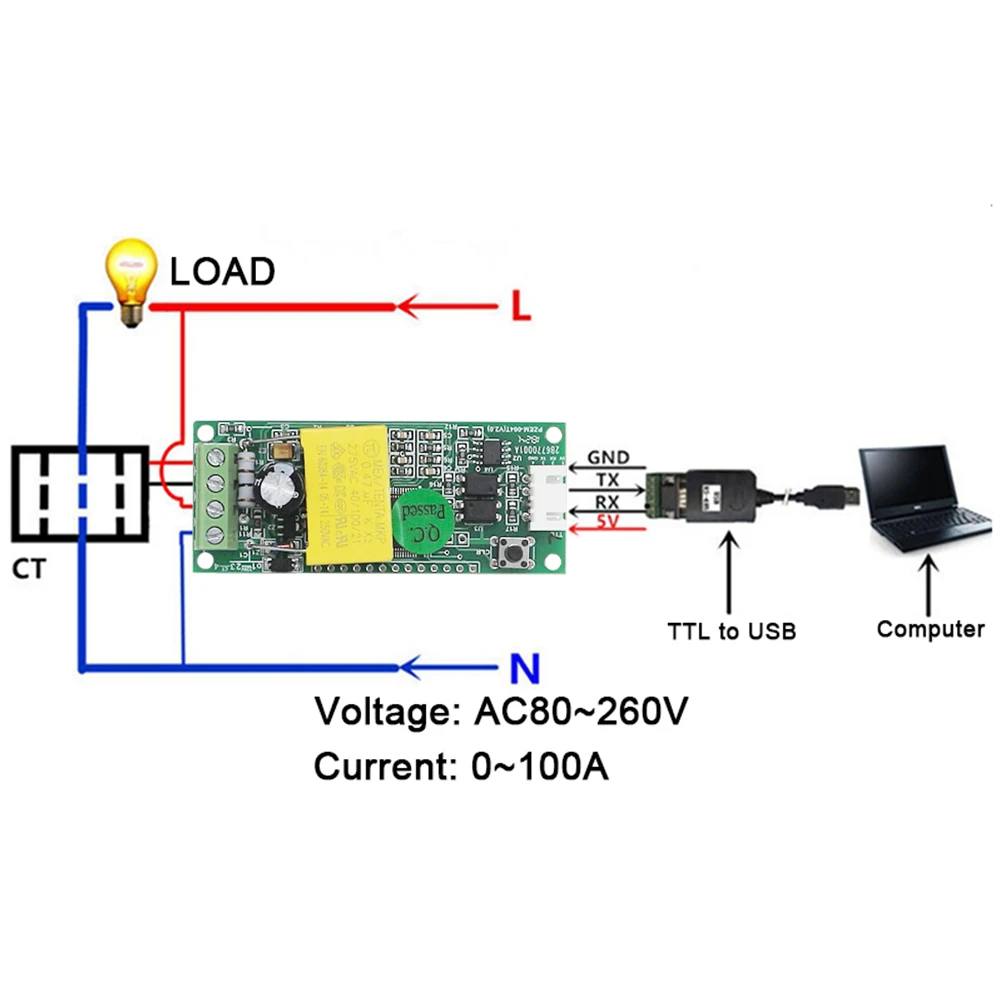

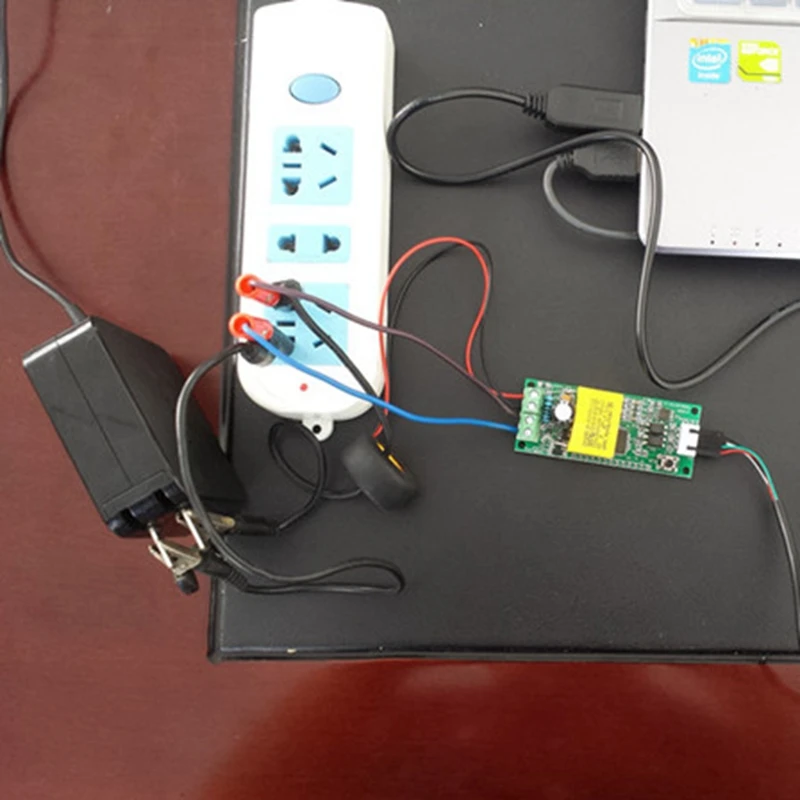

C. Схема подключения

• Проводка этого модуля разделена на две части: проводка входного терминала напряжения и тока и проводка последовательной связи, как показано на рисунке; в соответствии с фактическими потребностями клиентов, с различными ttl pin плата для достижения связи с различными клеммами.


D. Дисплей Интерфейс

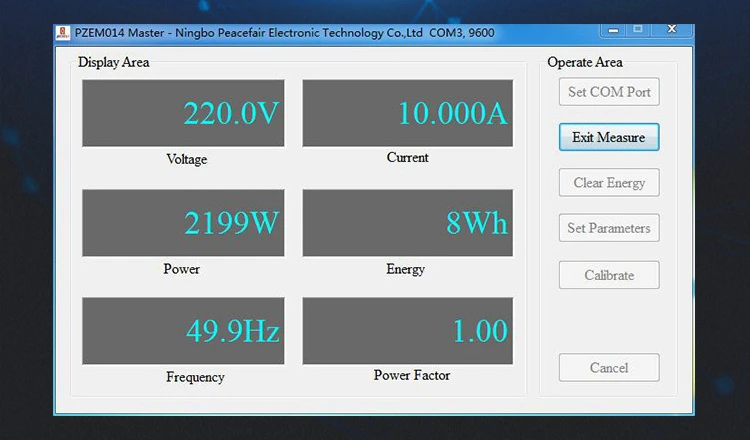

• Он отображается через ПК или другие терминалы (необходимо программировать), интерфейс дисплея ПК показан как рис. 1, ниже приводится краткое описание каждого отображения параметров:

1. Напряжение Дисплей

• Измерьте и Отобразите текущее напряжение сети с частотой мощности.

2. Отображение текущей дисплей

• Измерение и отображение тока нагрузки (приборов). Есть дополнительная инструкция, что текущее значение теста с начала 10 мА, но этот модуль относится к испытательному оборудованию высокой мощности, если вы заботитесь о токовой точности тестирования уровня мА, не рекомендуется.

3. Энергии Дисплей

• Измерьте и Отобразите текущее накопительное энергопотребление. Есть дополнительная инструкция, что минимальная единица измерения энергии составляет 0.001kWh, что означает, что она начинает накапливаться от 1Wh, относительно говоря, разрешение довольно высокое, для теста на низкую мощность (в пределах 100 Вт), вы можете наблюдать накопительный процесс довольно интуитивно.

4. Мощность дисплей

• Измерьте и Отобразите мощность тока нагрузки. Есть дополнительная инструкция, что значение теста мощности с начала 0.001квт, что означает, что он начинает тестировать от 1 Вт, но этот модуль относится к испытательному оборудованию высокой мощности, если у вас есть требование тестирования в пределах 1 Вт, это не рекомендуется.

G. Обратите внимание

• 1. Этот модуль подходит для помещений, пожалуйста, не используйте на открытом воздухе.
• 2. Приложенная нагрузка не должна превышать номинальную мощность.
• 3. Заказ проводки не может быть неправильным.
• 4. Он не может быть использован для инвертора.

H. Параметры параметры

• 1. Рабочее напряжение: 80 ~ 260 В переменного тока
• 2. Тестовое напряжение: 80 ~ 260 В переменного тока
• 3. Номинальная мощность: 22000 а/Вт
• 4. Рабочая частота: 45-65 Гц
• 5. Точность измерения: 1,0 класс

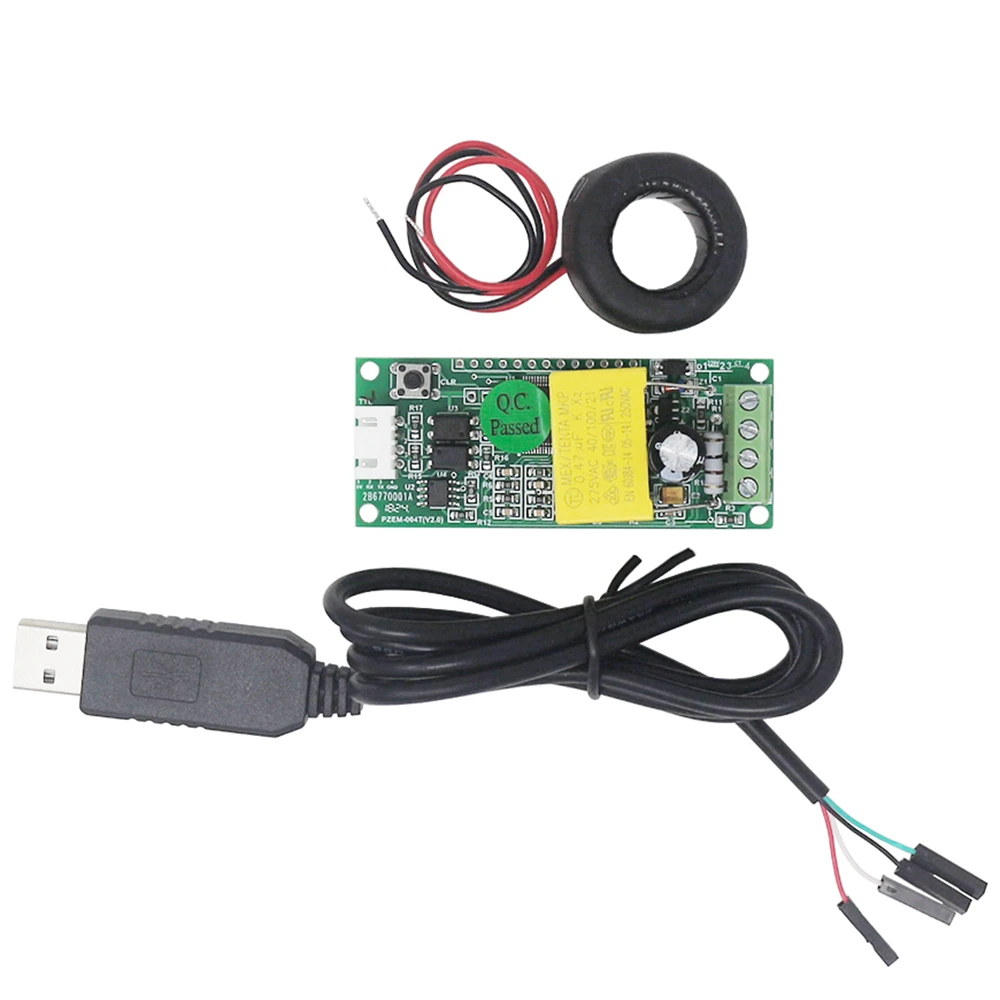

Посылка содержание

• 100% новый бренд высокого качества
• 1х AC 100A Электрический монитор мощности коммуникационный модуль измеритель мощности, мощность, энергетический Вольт Амперметр
• 1X катушкой трансформатора тока

Примечание:

• Программное обеспечение для ПК имеет только китайскую/английскую версию.И это только поддержка XP, Win 7, Win 8
• Если вам нужно программное обеспечение, пожалуйста, свяжитесь с нами
• Если вам нужен usb-кабель, пожалуйста, выберите usb-кабель

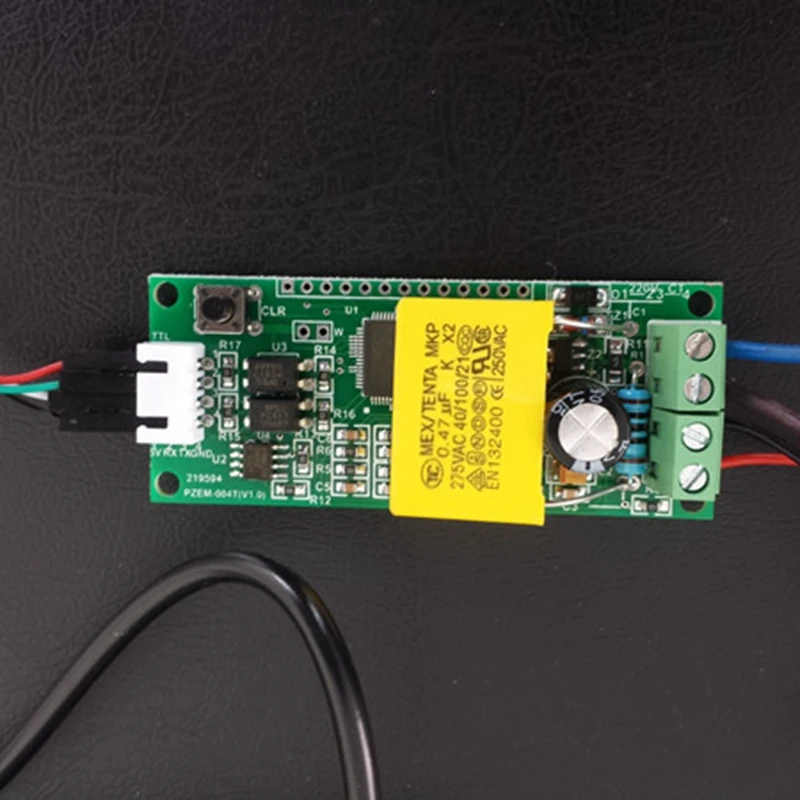

• Печатная плата будет обновлена по мере того, как идет время, она может немного отличаться от изображения, но функция та же, обратите внимание на это.
