4 осевой шаговый двигатель NEMA 34 с двумя валами 920oz in и драйвер PSR8078 Комплект

---

Что в коробке?

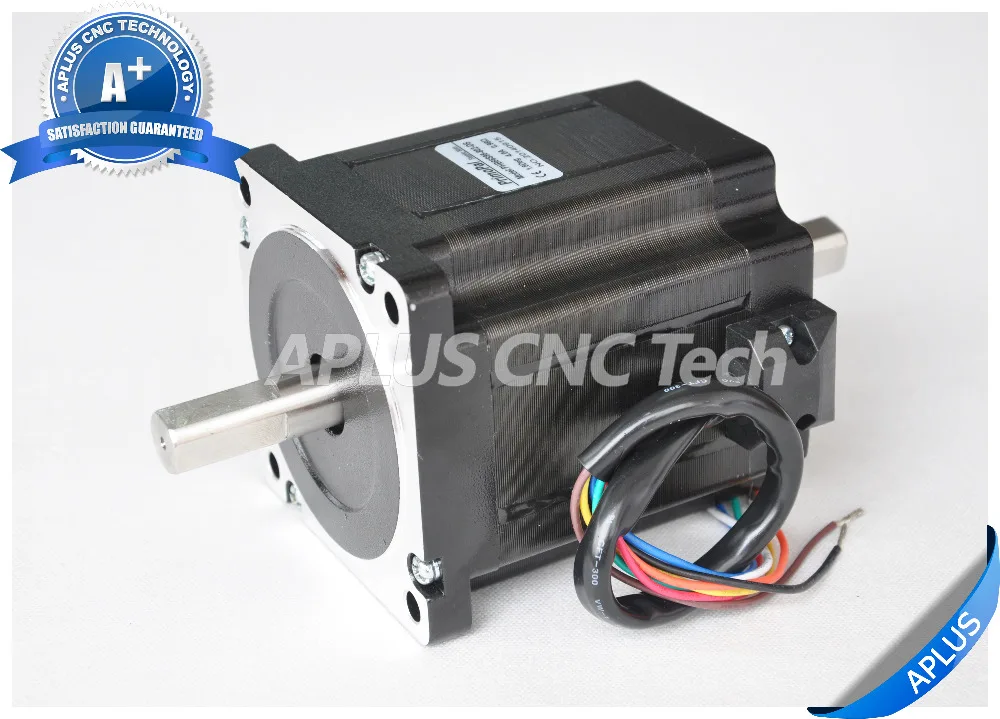

• 4 × гибридный шаговый двигатель PrimoPal NEMA 34, MPN PHB86S98-802-DS • 4 × Драйвер шагового двигателя PrimoPal, MPN PSR8078 • 4 × Средний импульсный источник питания, MPN NES-200-48• 1 × секционная плата и кабель DB25 (бесплатное предложение)     Шаговый двигательОписание продукта: Этот шаговый двигатель с двойным валом (MPN PHB86S98-802-DS) поставляется одним из лучших поставщиков шаговых двигателей в Китае (двигатель PrimoPal). Это мотор NEMA 34 гибридный шаговый двигатель с 1,8 ° угол поворота (200/подсчет калорий революции), из качественной формования холодногнутых профилей проката с полимерным покрытием, лист меди и анти-высокая температура магнитная сталь. Номинальный ток составляет 5,6 A на фазу, что позволяет удерживать крутящий момент 650Ncm (920oz-in), если соединен с биполярным параллелем. Этот высокопроизводительный и высоконадежный двигатель прекращается с 8 проводами с летящим концом, обеспечивая максимальную гибкость для ваших применений, включая биполярные серии, биполярно-параллельные и однополярные.     Шаговый Мотор Спецификация • Электрические характеристики

• Физическая колес

• Монтажная схема

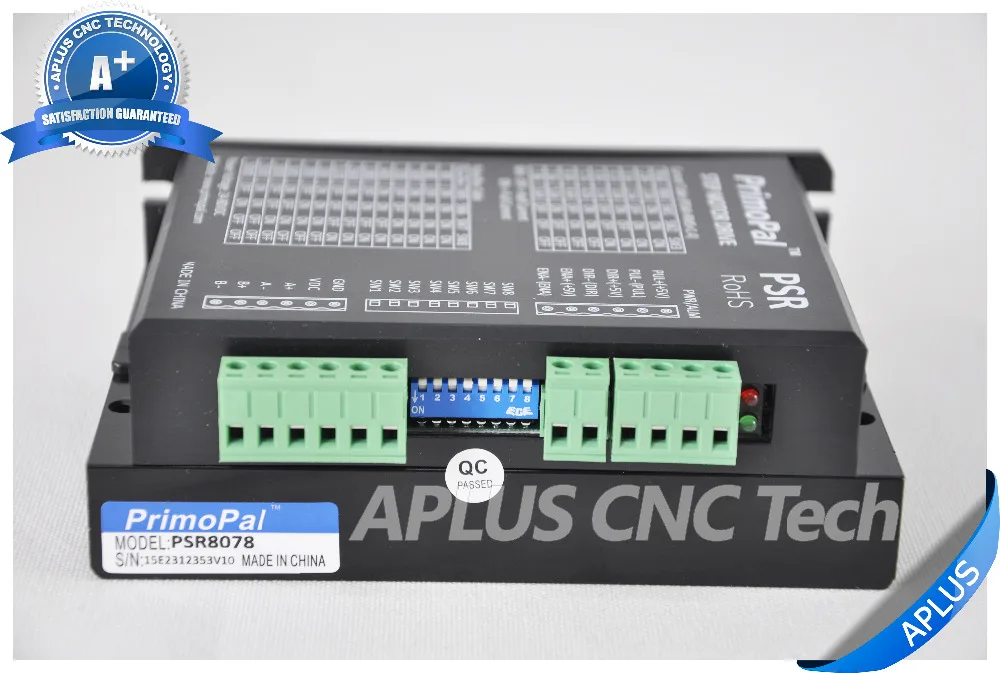

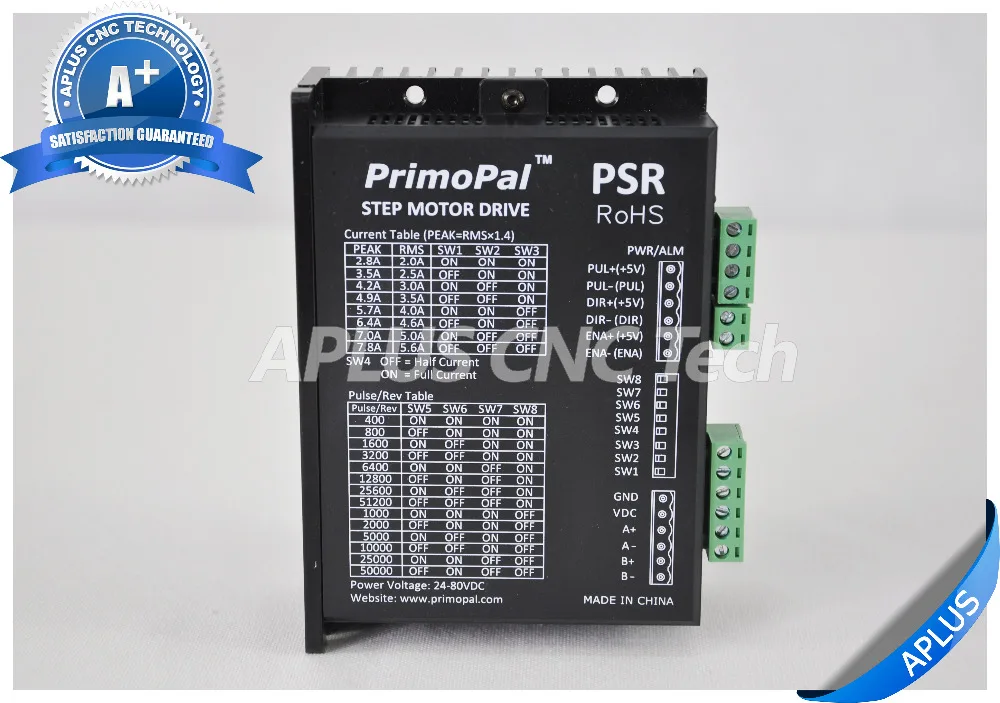

Драйвер шагового двигателя Описание Этот драйвер шагового двигателя PSR8078 поставляется одним из лучших поставщиков шагового двигателя в Китае (двигатель PrimoPal). PSR8078-высокопроизводительный микрошаговый привод, основанный на технологии управления чистым синусоидальным током. Благодаря вышеуказанной технологии и технологии саморегулировки (Параметры саморегулировки тока) в соответствии с различными двигателями, приводимые двигатели могут работать с меньшим шумом, более низким нагревом, плавное движение и имеет лучшие показатели на более высокой скорости, чем большинство дисков на рынках. Он подходит для вождения 2-фазный и 4-фазный гибрид шаговые двигатели. PSR8078 подходит для широкого спектра шаговых двигателей, от NEMA размера 23 до 42. Его можно использовать в различных видах машин, таких как столы для X-Y, маркировочные машины, лазерные резаки, гравировальные машины, устройства для выбора места и так далее. Особенно адаптируется к требуемым приложениям с низким уровнем шума, низким нагревом, высокой скоростью и высокой точностью.   Ключ Особенности:     Драйвер шагового двигателя Технические характеристики • Электрические характеристики

•Штыревая идентификация и описание

Этот привод для шагового двигателя PSR8078 имеет два разъема, Разъем P1 для подключения сигналов управления и разъем P2 для подключения питания и двигателя. Следующие таблицы содержат краткое описание двух разъемов.



Разъем P1 конфигурации

Разъем P2 конфигурации •Microstep Разрешение выбор



•Динамическая Регулировка тока



•Чертеж• Типичные применения







Питание ОписаниеЭтот импульсный источник питания (MPN NES-200-48) поставляется одним из ведущих в мире поставщиков электропитания (Mean Well).   Ключ Особенности:• Диапазон входного сигнала переменного тока выбирается переключателем
• Защита: от короткого замыкания/перегрузки/перенапряжения/перегрева
• Охлаждение путем свободной конвекции воздуха
• Выдерживает 300 В переменного тока импульсный вход в течение 5 секунд
• Встроенная схема ограничения постоянного тока
• Светодиодный индикатор для включения питания
• Фиксированная частота переключения на 90 кГц
• 100% испытание на полную нагрузку
• Низкая стоимость, высокая надежность
• 2 года гарантии     Питание Технические характеристики • Черчение





Коммутационная плата Описание Ключ Особенности • Можно одновременно подключить 6 приводов и управлять 6 двигателями. • Встроенный разъем DB25. • Выход разъема DB25 pinout: P1 ~ P9, P14, P16, P17. • Разъем DB25 pinout: P10 ~ P13, P15. • DB25 GND pinout: P18 ~ p25. • + 5VDC источник питания может быть подключен. • Поддержка программного обеспечения MACH3. • Встроенный оптический соединитель. Выход & Вход сигналов

Выход сигналов



Вход сигналов

• P10 ~ P13, P15-может быть установлен для emergent stop и X, Y, Z концевой выключатель
