4 осевой NEMA 34 шаговый двигатель 920oz in и драйвер PSR8078 48В комплект питания|motor

---

Что в коробке?

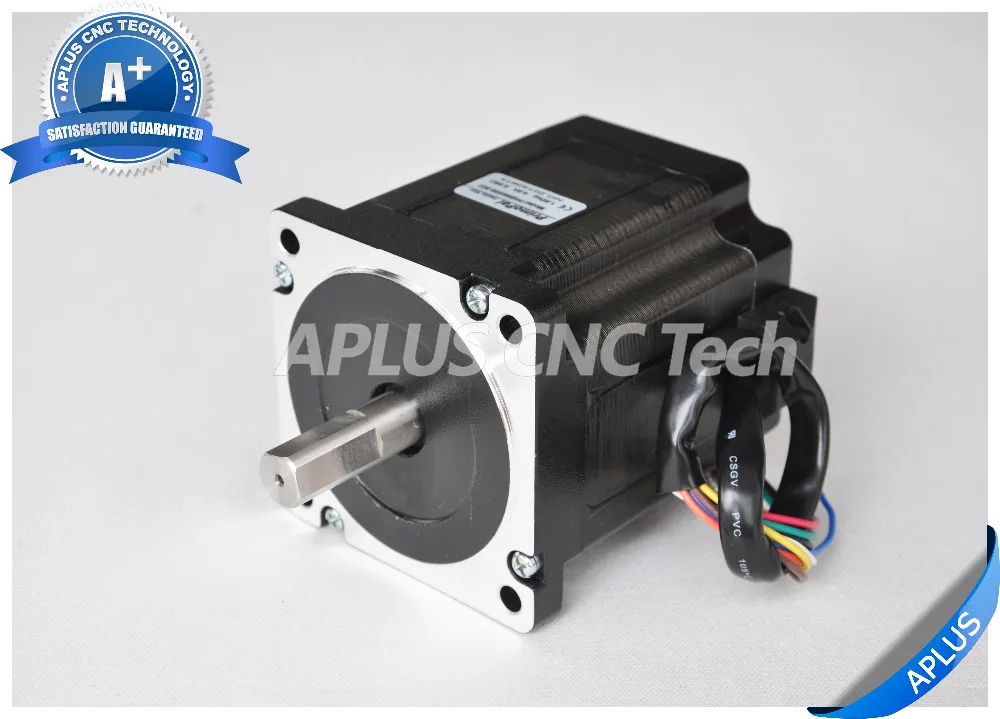

• 4 × гибридный шаговый двигатель PrimoPal NEMA 34, MPN PHB86S98-802 • 4 × Драйвер шагового двигателя PrimoPal, MPN PSR8078 • 4 × Средний импульсный источник питания, MPN NES-200-48• 1 × секционная плата и кабель DB25 (бесплатное предложение)     Шаговый двигательОписание Этот шаговый двигатель (MPN PHB86S98-802) поставляется одним из лучших поставщиков шагового двигателя в Китае (двигатель PrimoPal). Это гибридный шаговый двигатель NEMA 34 с углом наклона 1,8 ° (200 шагов/оборот) и двойным валом на плоской подошве, изготовлен из высококачественного холоднокатаного листового меди и высокотемпературной магнитной стали. Номинальный ток составляет 5,6 A на фазу, что позволяет удерживать крутящий момент 650Ncm (920oz-in), если соединен с биполярным параллелем. Этот высокопроизводительный и высоконадежный двигатель прекращается с 8 проводами с летящим концом, обеспечивая максимальную гибкость для ваших применений, включая биполярные серии, биполярно-параллельные и однополярные.     Характеристики шагового двигателя • Электрические характеристики

• Физические характеристики

• Схема подключения

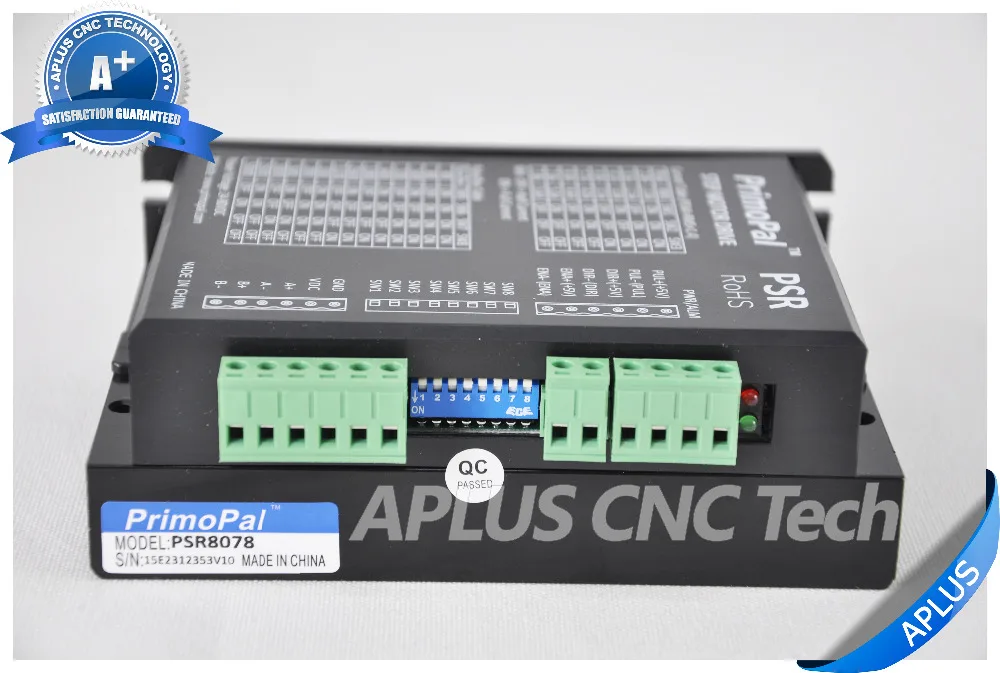

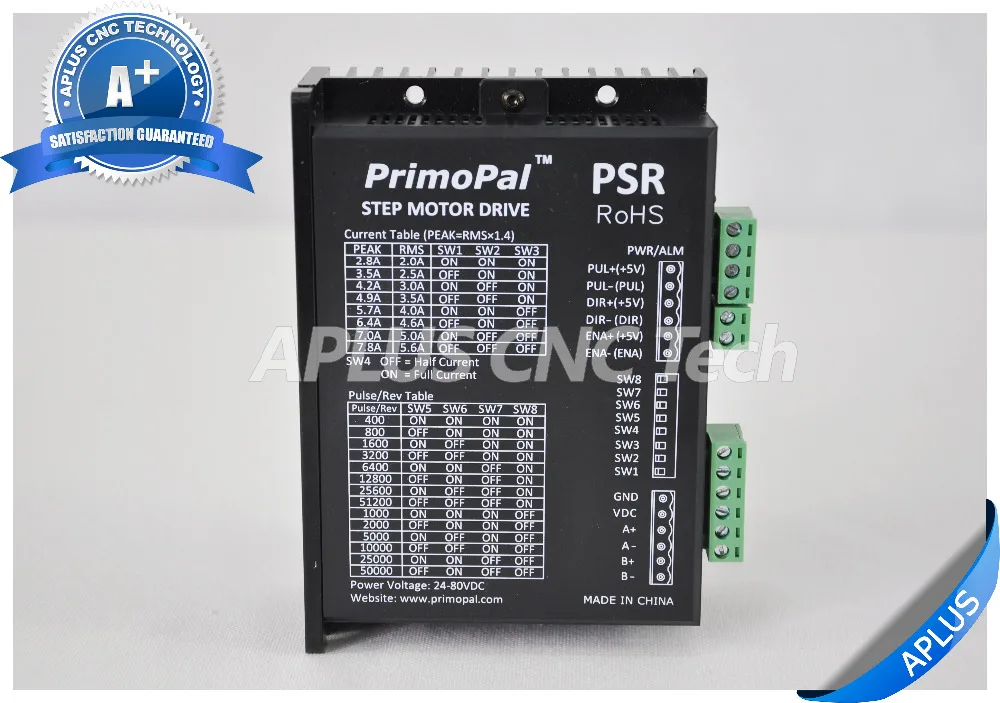

Описание драйвера шагового двигателя Этот драйвер шагового двигателя PSR8078 поставляется одним из лучших поставщиков шагового двигателя в Китае (двигатель PrimoPal). PSR8078-высокопроизводительный микрошаговый привод, основанный на технологии управления чистым синусоидальным током. Благодаря вышеуказанной технологии и технологии саморегулировки (Параметры саморегулировки тока) в соответствии с различными двигателями, приводимые двигатели могут работать с меньшим шумом, более низким нагревом, плавное движение и имеет лучшие показатели на более высокой скорости, чем большинство дисков на рынках. Подходит для вождения двухфазных и 4-фазных гибридных шаговых двигателей. PSR8078 подходит для широкого спектра шаговых двигателей, от NEMA размера 23 до 42. Его можно использовать в различных видах машин, таких как столы для X-Y, маркировочные машины, лазерные резаки, гравировальные машины, устройства для выбора места и так далее. Особенно адаптируется к требуемым приложениям с низким уровнем шума, низким нагревом, высокой скоростью и высокой точностью.   Ключевые особенности:     Характеристики драйвера шагового двигателя • Электрические характеристики

•Назначение и описание штифта

Этот привод для шагового двигателя PSR8078 имеет два разъема, Разъем P1 для подключения сигналов управления и разъем P2 для подключения питания и двигателя. Следующие таблицы содержат краткое описание двух разъемов.



Конфигурации разъема P1

Конфигурации разъема P2 •Выбор разрешения микрошага



•Настройка динамического тока



•Контурный Рисунок• Типичное соединение







Описание источника питанияЭтот импульсный источник питания (MPN NES-200-48) поставляется одним из ведущих в мире поставщиков электропитания (Mean Well).   Ключевые особенности:• Диапазон входного сигнала переменного тока выбирается переключателем
• Защита: от короткого замыкания/перегрузки/перенапряжения/перегрева
• Охлаждение путем свободной конвекции воздуха
• Выдерживает 300 В переменного тока импульсный вход в течение 5 секунд
• Встроенная схема ограничения постоянного тока
• Светодиодный индикатор для включения питания
• Фиксированная частота переключения на 90 кГц
• 100% испытание на полную нагрузку
• Низкая стоимость, высокая надежность
• Гарантия 2 года     Характеристики источника питания • Механический рисунок





Описание разделительной доски Ключевые особенности • Можно одновременно подключить 6 приводов и управлять 6 двигателями. • Встроенный разъем DB25. • Выход разъема DB25 pinout: P1 ~ P9, P14, P16, P17. • Разъем DB25 pinout: P10 ~ P13, P15. • DB25 GND pinout: P18 ~ p25. • + 5VDC источник питания может быть подключен. • Поддержка программного обеспечения MACH3. • Встроенный оптический соединитель. Выходные и входные сигналы

Выходные сигналы



Входные сигналы

• P10 ~ P13, P15-может быть установлен для emergent stop и X, Y, Z концевой выключатель
