AEAK 1 шт. LM2596 LM2596S DC 4 5 40 в Регулируемый понижающий модуль питания новый высокое

AEAK 1 шт. LM2596 LM2596S DC 4 5 40 в Регулируемый понижающий модуль питания новый высокое

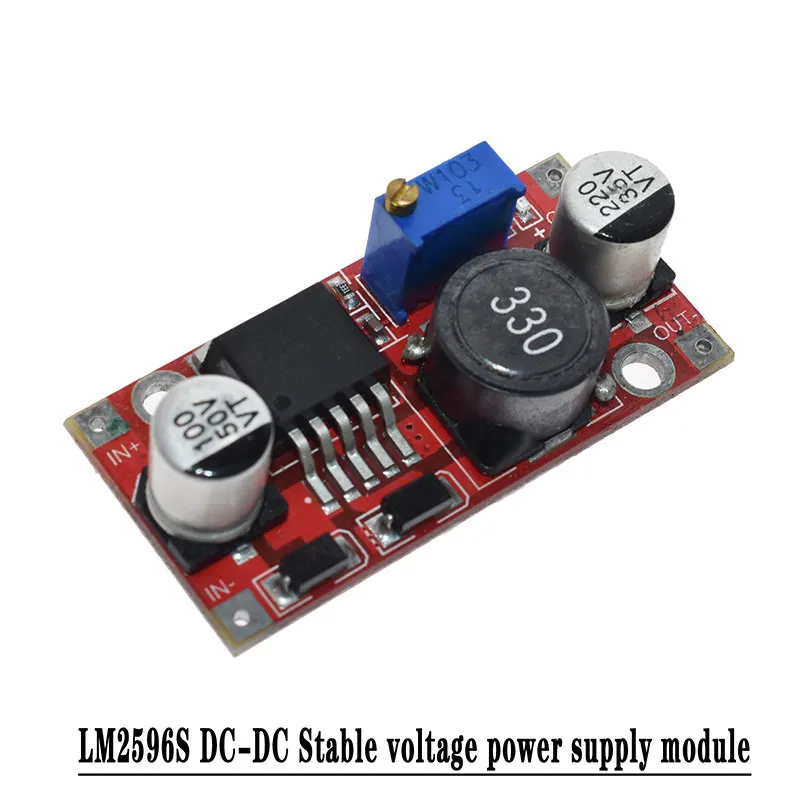

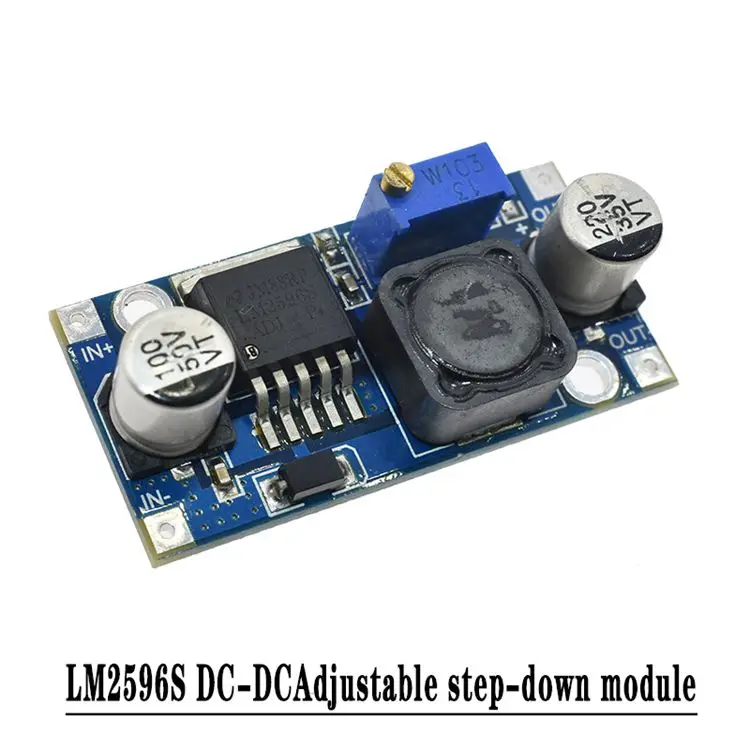

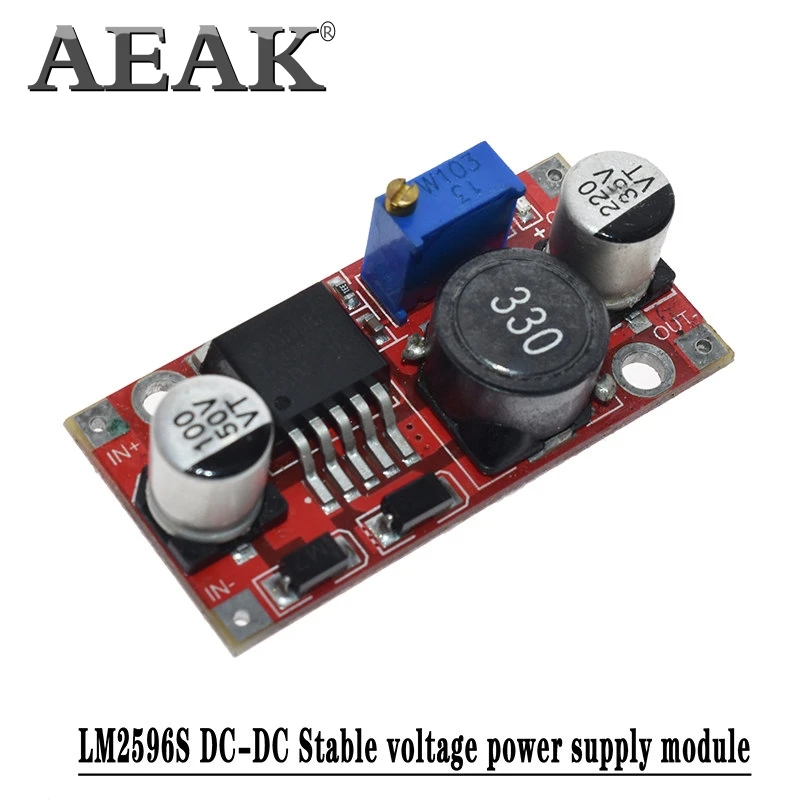

• Название: LM2596 DC-DC понижающий модуль
• Входное напряжение: 4 В ~ 35 в
• Выходное напряжение: 1,23 В ~ 30 в
• Выходной ток: 3A (макс.)
• Эффективность преобразования: 92% (макс.)
• Выходная пульсация: <30 мВ
• Частота переключения: 150 кГц
• Рабочая температура:-сорок пять ~ + 85
• Размер: 43 мм * 21 мм * 14 мм (длина * ширина * высота)

  Особенности:

  1. Диапазон входного напряжения: 3,2 V постоянного тока до 40 V dc (входное напряжение должно быть выше, чем в выходное напряжение зарядного устройства 1,5 V выше. Не могу стартовый двигатель)

  2. Диапазон выходного напряжения: 1,25 V постоянного тока в переменный 35 V напряжение регулируется, и он имеет высокую эффективность (92%) крупнейших Максимальный выходной ток составляет 3A.

  Инструкции по уходу за изделием

  1. Мощность (3-40V), Мощность индикатор светильник, модуль работает надлежащим образом.

  2. Отрегулируйте синюю ручку потенциометра (вращение по часовой стрелке обычно повышается, поворот против часовой стрелки вниз) и установите мультиметр для контроля напряжения на выходе.

-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Технические характеристики:
Свойство модуля: не изолирующий бак
Режим выпрямления: несинхронный выпрямитель
Вход напряжение: 3,6 V-46V
Выход напряжение: 1,25 V-35V
Выходной ток: Номинальный ток 3A,
Эффективность преобразования: 92% (самый высокий)
Частота переключения: 65 кГц
Выходная пульсация: 30 мВ (максимум)
Регулирование нагрузки: ± 0.5%
Регулирование напряжения: ± 2.5%
Рабочая температура:-минус 40 градусов-85 градусов
Размер: 43 мм * 21 мм * 14 мм (Д * Ш * Г)

Используя Учебное пособие:
1. Подключен к источнику питания (3-40 в), светильник индикатора питания горит, модуль работает должным образом.
2. Отрегулируйте синюю ручку потенциометра (как правило, усилитель по часовой стрелке, против часовой стрелки) с помощью мультиметра, контролирующего выходное напряжение до напряжения.

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

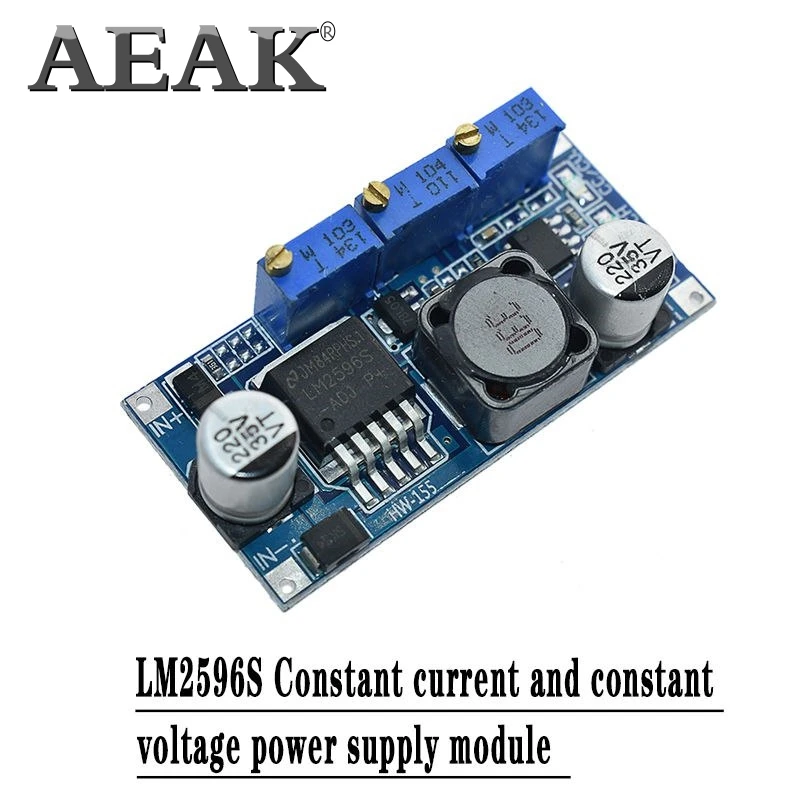

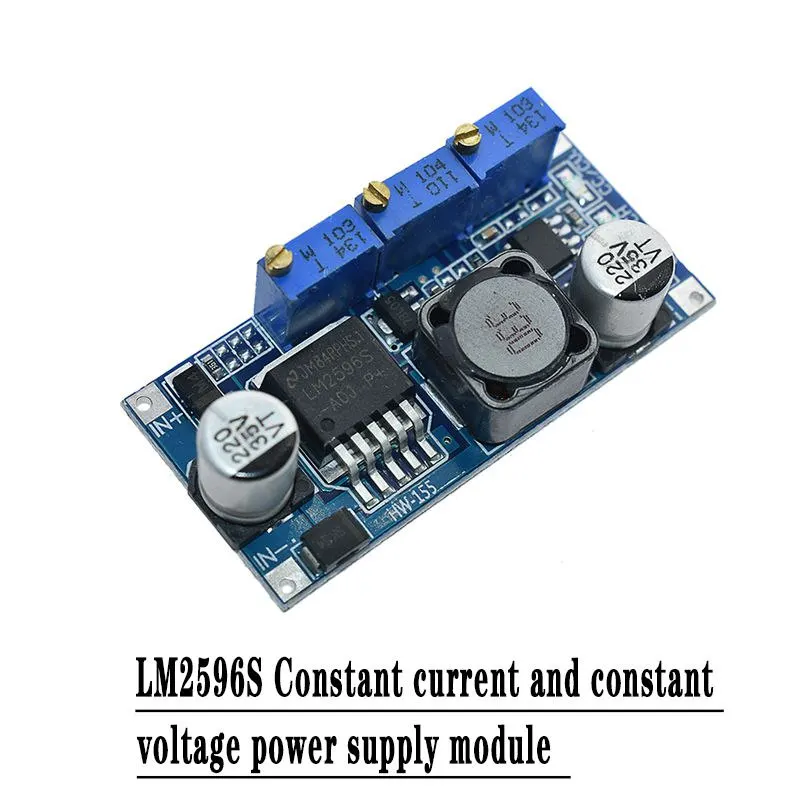

• CC CV литиевых

• Диапазон входного напряжения: 5-36 В постоянного тока

• Выход Диапазон напряжения: 0,8-32 В постоянного тока

• Эффективность: 95% (макс.)

• Выходной ток: 5А (макс.) регулируемый

• L * W * H = 5,2*2,6*1,4 см (прибл.)

• Рабочая температура: от-40 °C до + 85 °C

• Регулирование напряжения: ± 2.5%

• Регулирование нагрузки: ± 0.5%

• Выходная пульсация: 50 мВ (макс.) 20 м полоса пропускания

• Частота переключения: 180 кГц

•


------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

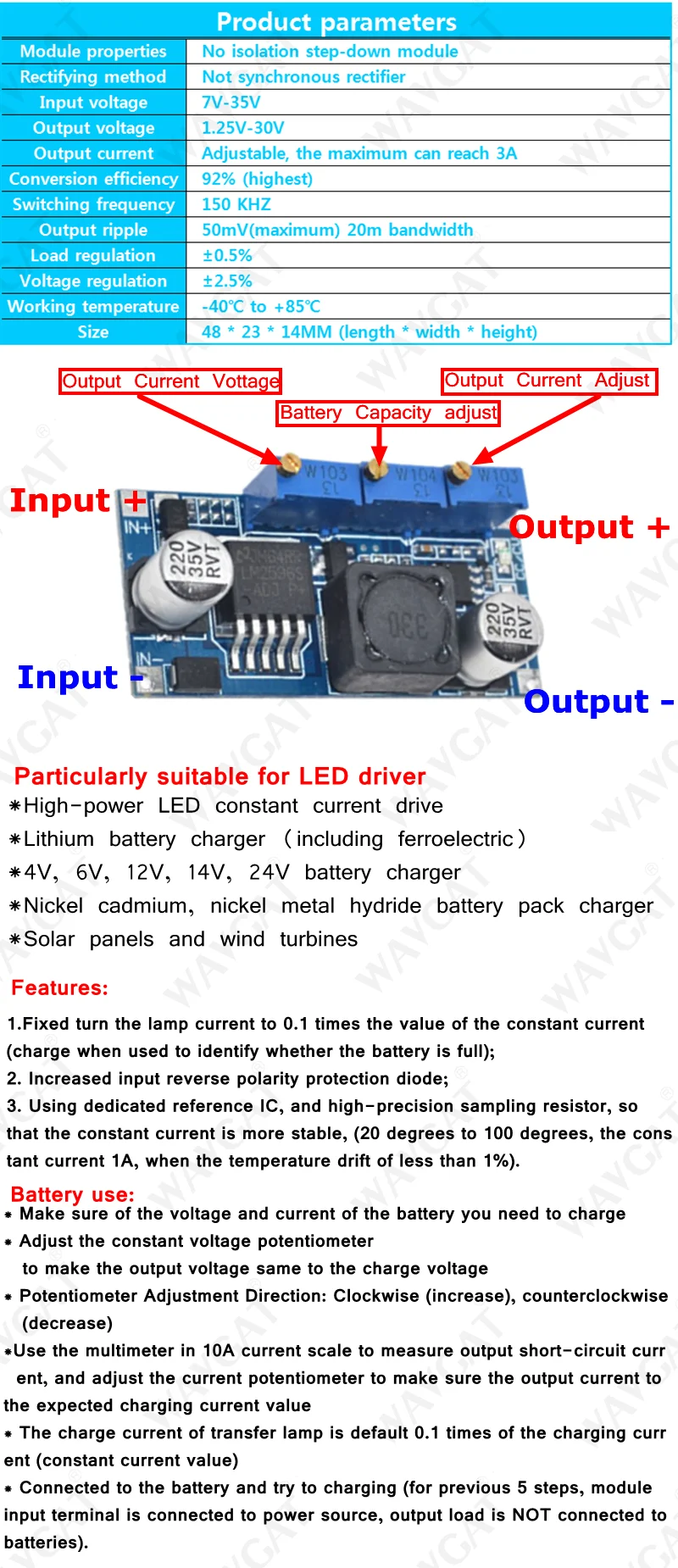

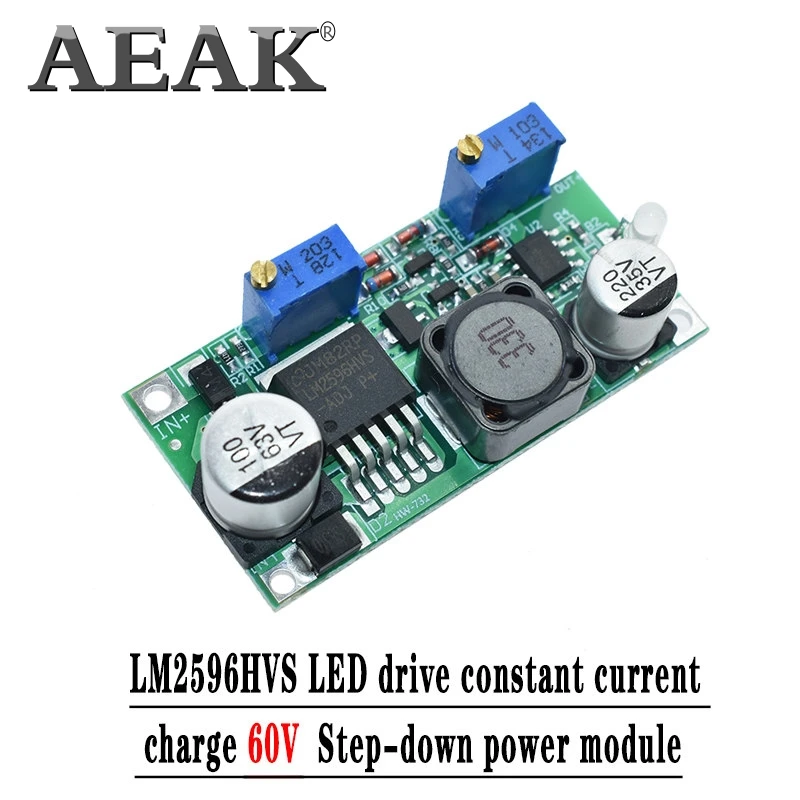

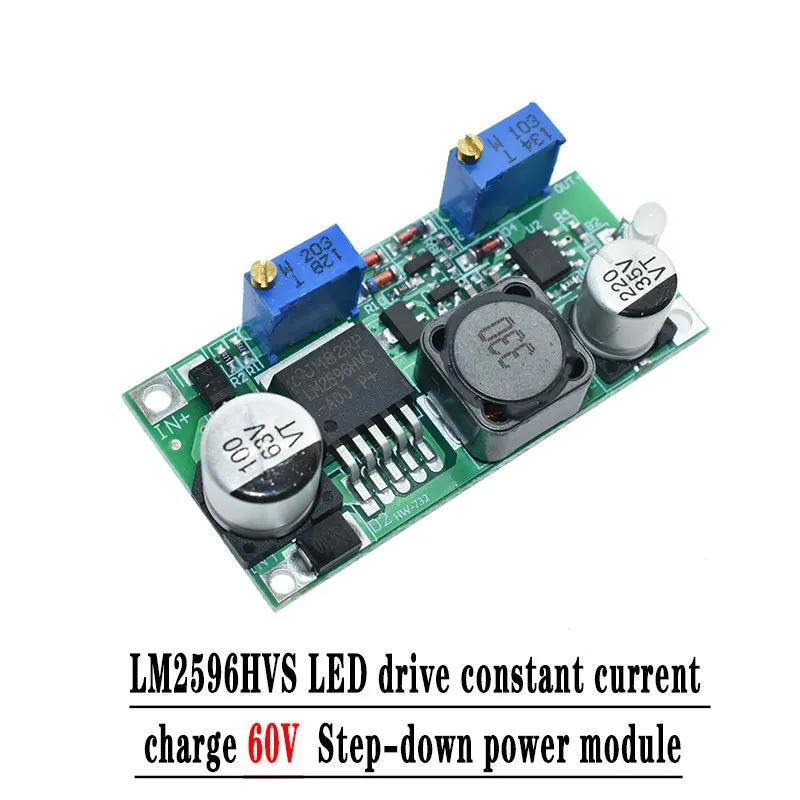

Описание:
100% новый и высокое качество
Тип: постоянный ток/постоянное напряжение
Размер: (Д * Ш * В) 4,80*2,40*1,4 см/1,89 "* 0,94" * 0,55"
Входное напряжение: 5-57 В Входное напряжение должно быть выше 2 в, чем выходное напряжение
Выходной ток: Номинальный ток 2.5A/ 3A Макс (требуется радиатор)
Выходное напряжение: 1,25-30V (регулируемый)
Выходная мощность: 15 Вт Макс при максимальном напряжении
Защита от короткого замыкания на выходе: Да, постоянный ток (значения настройки постоянного тока)
Защита от обратной полярности на входе: Да,
Диапазон постоянного тока: 0,2-3A (регулируемый, по умолчанию передан 1A)
Ток лампы поворота: значение постоянного тока * (0,1), поверните значение постоянного тока лампы


Преимущества:

Плавная Регулировка выходного напряжения
Плавная Регулировка выходного тока
Светодиодный индикатор, красный под нагрузкой/зеленый без нагрузки
Многооборотный потенциометр с длительным сроком службы
До 1,5 вольт постоянного тока (тип. 1,16 В) разница между входным и выходным напряжением
До 2,5a выходной ток
Очень низкая потребеление энергии на холостом ходу, около 10mA (0,01)
Температура защиты
Входное напряжение до 60 в
Высокая стабильность выходного напряжения
Высокая эффективность
Нет необходимости дополнительного охлаждения до 2 А
Высокая частота преобразования постоянного/постоянного тока, что приводит к уменьшению размера устройства

Применение:
Зарядное устройство для всех батарей в диапазоне 1,23 В ~ 28 в, только установите точное напряжение батареи и зарядный ток
Высокая Конвертация при использовании в автомобиле
Регулируемый лаборатории источник напряжения
Светодиодный драйвер с постоянным током
Затемнения устройств
Лаборатория источника питания

-------------------------------------------------------------------------------------------------------

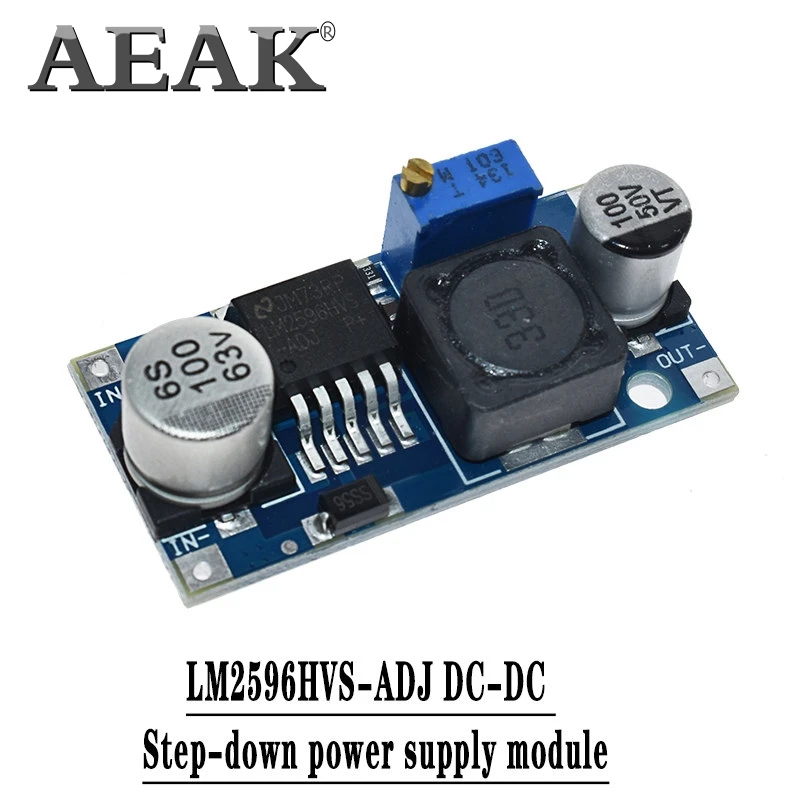

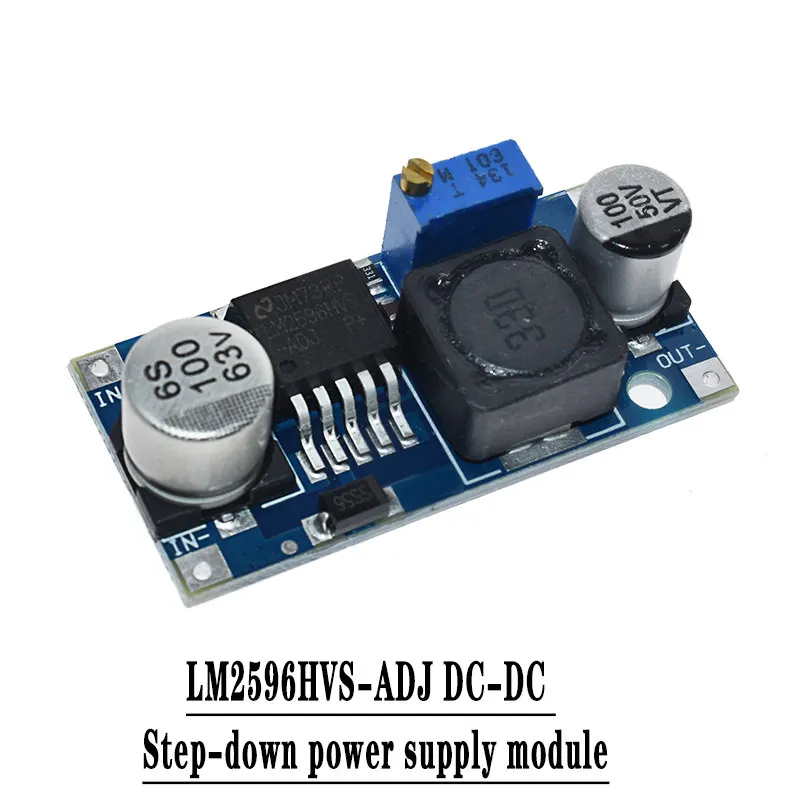

Это чип LM2596HVS Not LM2596S, Пожалуйста, знайте это

• Тип/Название: LM2596HVS DC-DC понижающий модуль
• Вход Напряжение: 4,5 V ~ 53V
• Выходное напряжение: 3 В ~ 40 в
• Выходной ток: 3A (макс.)
• Эффективность преобразования: 92% (самый высокий)
• Выходная пульсация:<30 мВ
• Частота переключения: 150 кГц
• Рабочая температура:-45 ° ~ + 85 °
• Размер: 43 мм * 21 мм * 14 мм (Д * Ш * В)

IN-IN + inputPositiveInput Negative!

Положительный выход + Выход Отрицательный

Диапазон входного напряжения: DC4.5V to53V (входное напряжение должно быть больше, чем outputvoltageto1.5Vor morehigh. Не может увеличить)

Диапазон выходного напряжения: DC3Vto 40 vнапряжение постоянно регулируется, высокая эффективность (до 92%) Максимальный выходной ток of3A.

Измерение 12 В входной сигнал, 5 в выходной ток 1Aload регуляция скорости менее 1%
