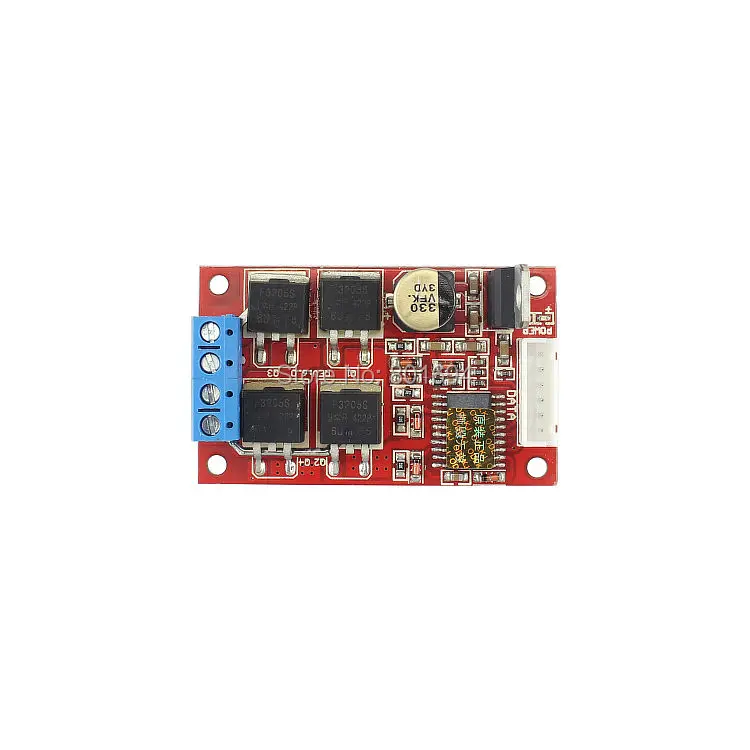

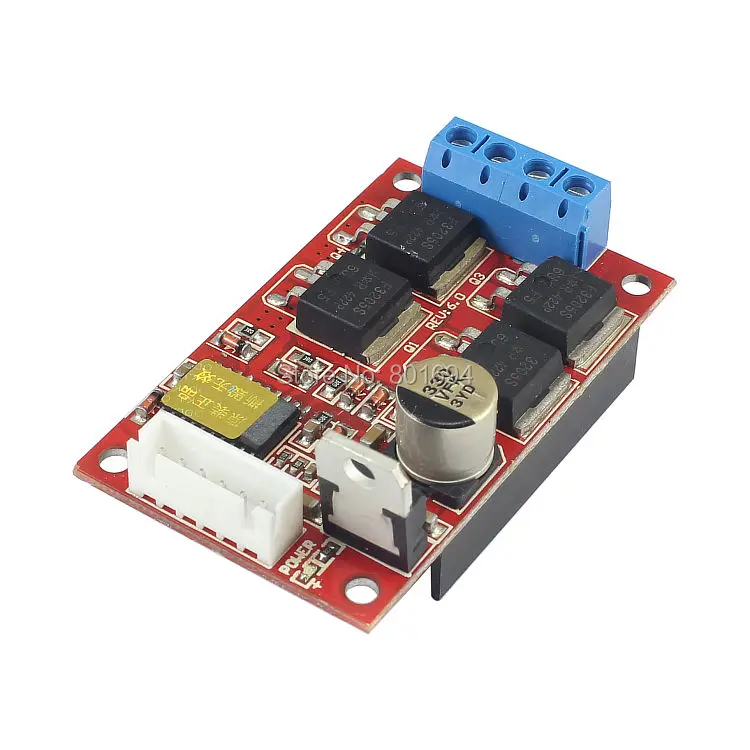

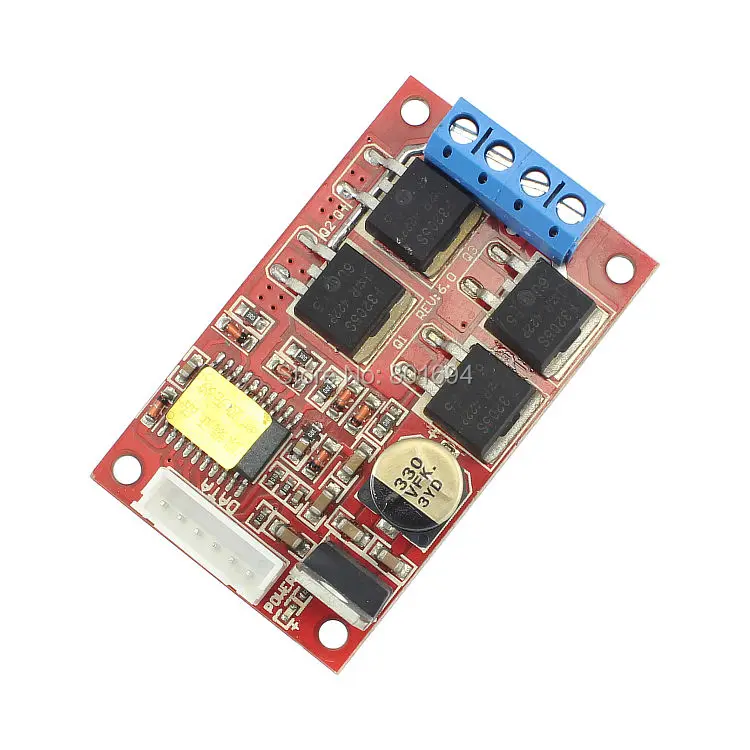

Модуль платы привода ШИМ с 2 режимами работы 12 В/24 В/36 В постоянного тока 450 Вт

---

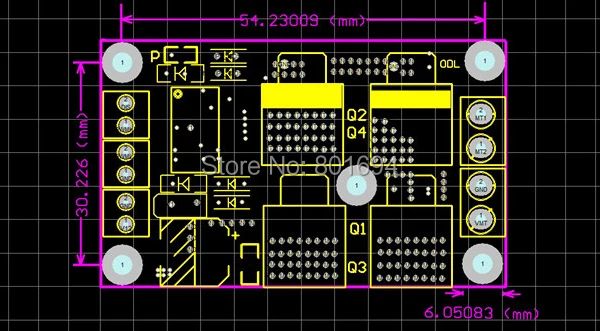

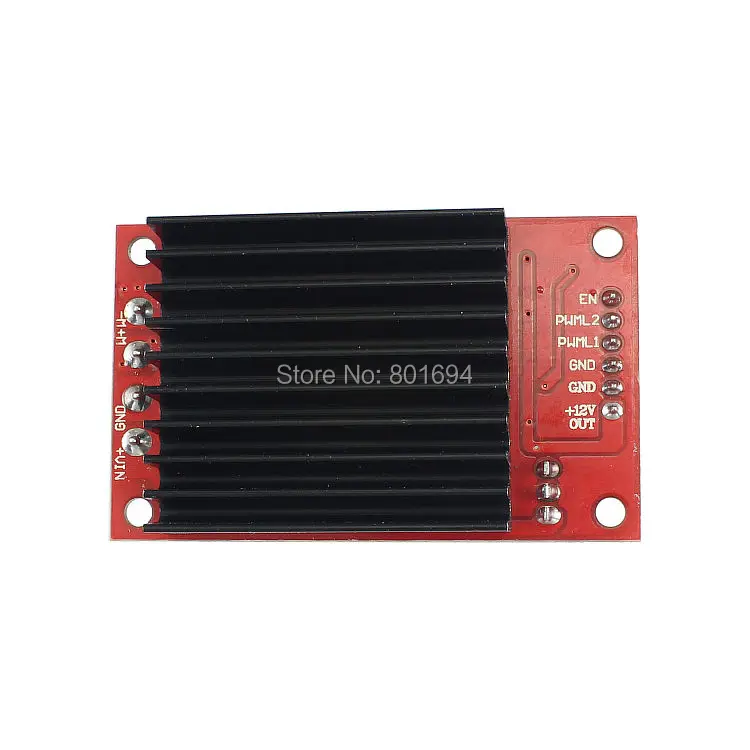

Характеристики модуля привода: Диапазон напряжения питания 10-36 в, независимая защита напряжения питания до 50 в Максимальный ток непрерывной нагрузки 20A (вставьте его в простой радиатор), кратковременный пиковый ток 110A Трехпроводное управление может управлять, задним ходом и тормозом Поддержка полного PWM, кнопки управления могут быть использованы непосредственно обратимыми, PWM допустимый диапазон от 0% до 100.0% Непосредственно с PLC и 3,3 В 5 в MCU IO порт в комплекте с прямым контролем Встроенный уровень интерфейса функция буферизации, не опасаясь повреждения микроконтроллера IO Область применения: Большие автомобили, роботы, различные виды управления Модульная природа: h-мост постоянного тока модуль драйвера двигателя (подходит для 11-36 В постоянного тока двигателя) Область применения: мощный двигатель постоянного тока Напряжение вождения: 11-36 В постоянного тока (запрещенный вход переменного тока) Выходной ток: Номинальный непрерывный выход 24В 15А (менее 360 Вт не нужен радиатор) Выходная мощность: максимум 450 Вт (менее 360 Вт не нужен радиатор) Рабочая температура: от 40 °C до + 85 °C Температура полной нагрузки: 45 °C Размеры: 6,6 см × 3,8 см x 2,8 см Характеристики модуля драйвера: (1) Полный мост чип драйвера + низкое сопротивление 110A NMOS приводная трубка для достижения тормоза двигателя и заднего хода. (2) чип Рабочая частота до 1 МГц, решить VNH3SP30 MC33886 шум двигателя и тепловые проблемы Япония (3) 2-ходовые PWM входы в 0-100% рабочий цикл, (4) применяется к непосредственно приводу на литиевой батарее (5) Встроенный буфер изоляции логической цепи. Поддержка PLC, непосредственно контроль различных типов 3 в или 5 В MCU IO, аналоговым входом напряжения для управления тормозом двигателя и задним ходом. (7) Встроенная аппаратная система контроля времени, (8) Частота работы чипа до 1 МГц, подходит для пустого порта EN: включить терминал PWML1: Управление вращением вперед PWML2: Управление инверсии GND: кабель заземления питания Выходы: VIN +: вход питания платы драйвера Положительный электрод GND: драйвер платы питания Вход Отрицательный электрод M +: провод для подключения двигателя M-: провод для подключения двигателя Инструкции по режиму управления: Контроль уровня электроэнергии: EN = 0 PWML1 = 0 PWML2 = 1 двигатель вперед EN = 0 PWML1 = 1 PWML2 = 0 мотор обратного хода EN = 0 PWML1 = 1 PWML2 = 1 тормоз двигателя EN = 1 PWML1 = 1 PWML2 = 1 свобода двигателя Режим управления ШИМ: EN = 0 PWML1 = рабочий цикл регулируемый PWM сигнал PWML2 = 1 двигатель вперед (изменение рабочего цикла может регулировать скорость) EN = 0 PWML1 = 1 PWML2 = рабочий цикл регулируемый PWM сигнальный двигатель обратного хода (изменение рабочего цикла может регулироваться скоростью) EN = 0 PWML1 = 1 PWML2 = 1 тормоз двигателя EN = 1 PWML1 = 1 PWML2 = 1 свобода двигателя Эта встроенная аппаратная функция управления временем работы. Убедитесь, что двигатель задним ходом Упаковка включает: 1x H-bridge DC модуль драйвера двигателя
