Новинка 4X4 HDMI матрица V1.4 HD настоящая Матрица переключатель 4K x 2K с RS232 командой и EDID

Новинка 4X4 HDMI матрица V1.4 HD настоящая Матрица переключатель 4K x 2K с RS232 командой и EDID

Новинка 4X4 HDMI матрица V1.4 HD настоящая Матрица HDMI переключатель 4 K x 2 K с RS232 командой и функцией EDID 4 в 4 выход для HDTV STB DVD 1080 P @ 120 Гц, и 1080 P 3D @ 60 Гц

Обратите внимание:Пульт управленияНетПоставляется сАккумулятор,Доставка не допускается, пожалуйста, покупайте самостоятельно.

I. Введение

Это высокопроизводительная Матрица HDMI с четырьмя входами HDMI и четырьмя выходами. Он позволяет отображать на любом из четырех дисплеев одновременно любой источник (проигрыватель Blue-Ray, dvd-плеер HD, спутниковый ресивер, игровая система и т. Д.), и поддерживает 4 K × 2 K, 3D, глубокий цвет. Благодаря своей пропускной способности 3 Гбит/с и дополнительным функциям последних стандартов HDMI вы можете быть уверены в большом распределении HDMI.

II. Особенности

1. Поддерживает разрешение дисплея до 4 K x 2 K @ 30Hz, 1080 P @ 120Hz и 1080 P 3D @ 60Hz

2. Поддержка формата видео 3D HDMI 1.4a.

3. Поддержка 3D видео, включая упаковку кадров для всех 3D форматов до 297 МГц TMDS часов.

4. Поддерживает глубокий цвет до 48 бит на пиксель.

5. Поддержка HDCP 1,4 (вход), совместимость протокола HDCP v1.4a (выход).

6. Поддерживает прием любых аудио данных, соответствующих спецификации HDMI 1,4, таких L-PCM ad до 192 кГц, сжатое аудио (IEC 61937), DSD, DST, DTS и HBR.

7. Полная цветопередача, включая sYCC601, Adobe RGB, Adobe YCC601, xvYCC Расширенный цвет гаммы.

8. Работает на частотах TMDS до 300 МГц.

III. Упаковка

Матричный hdmi-коннектор 1 шт.

Адаптер-монопод 1 шт.

Руководство по эксплуатации, монопод 1 шт.

Пульт дистанционного управления 1шт(Без батареи внутри)

RS232 последовательный Кабельный соединитель 1 шт

IV. Технические характеристики

1. Полоса пропускания частоты 297 МГц [10,2 Гбит/с]

2. Входные порты 4 x HDMI мама входные порты

3. Выходные порты 4 x HDMI женские выходные порты

4. Источник питания DC 12 V, 2.5A

5. ОУР ЗАЩИТА человеческого тела Модель: ± 8кв (воздушный зазор разряда)

± 4кВ (контактный разряд)

6. Размеры (мм) 115 (Ш) X 270 (D) X 45 (в)

7. Вес (г) 900

8. Рабочая температура 0 °C ~ 40 °C/32 °F ~ 104 °F

9. Температура хранения-20 °C ~ 60 °C/-4 °F ~ 140 °F

10. Относительная влажность 20 ~ 90% относительной влажности (без конденсации)

11. Потребляемая мощность (макс.) 20 Вт

V. Управление и функции

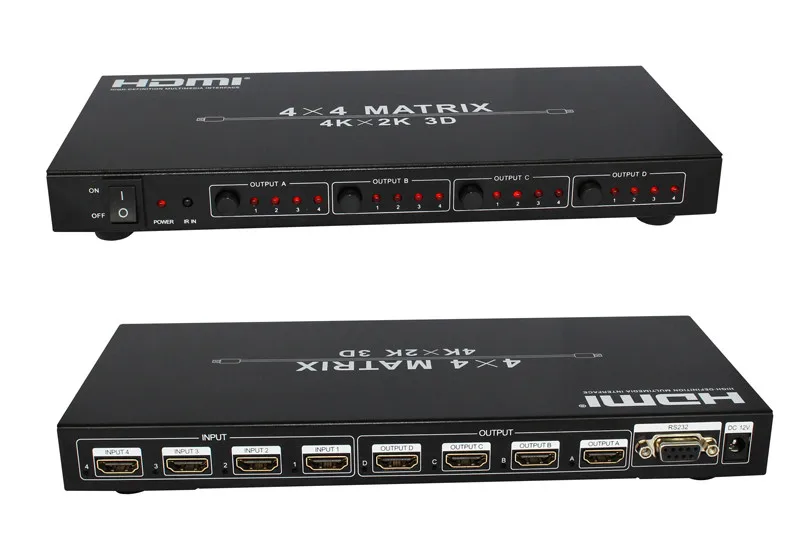

Передняя панель

1. Включение/выключение: включение/выключение питания.

2. Питание: этот красный светодиод горит, когда устройство подключено к источнику питания.

3. ИК Вход: сигнал дистанционного управления получает.

4. Выход A: Нажмите эту кнопку, чтобы выбрать источник входного сигнала для выхода HDMI A, и эти красные светодиоды загораются, когда выход выбирается на соответствующий вход.

5. Выход B: Нажмите эту кнопку, чтобы выбрать источник входного сигнала на выход HDMI B, и эти красные светодиодные индикаторы загораются, когда выход выбирается на соответствующий вход.

6. Выход C: Нажмите эту кнопку, чтобы выбрать источник входного сигнала на выход HDMI C, и эти красные светодиоды будут освещаться при выборе выхода на соответствующий вход.

7. Выход D: Нажмите эту кнопку, чтобы выбрать источник входного сигнала на выход HDMI D, и эти красные светодиодные индикаторы загораются, когда выход выбирается на соответствующий вход.

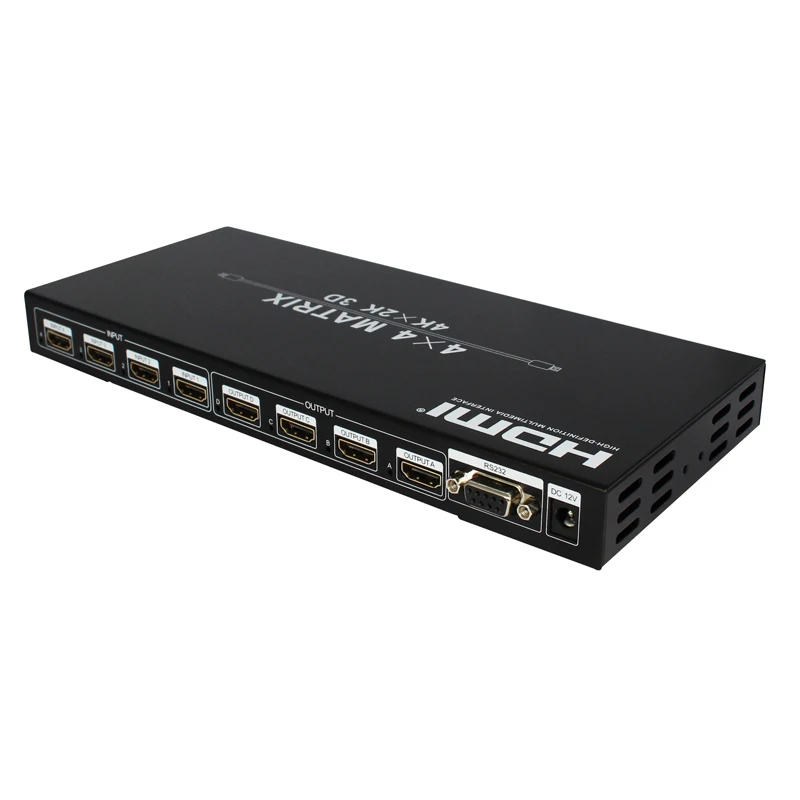

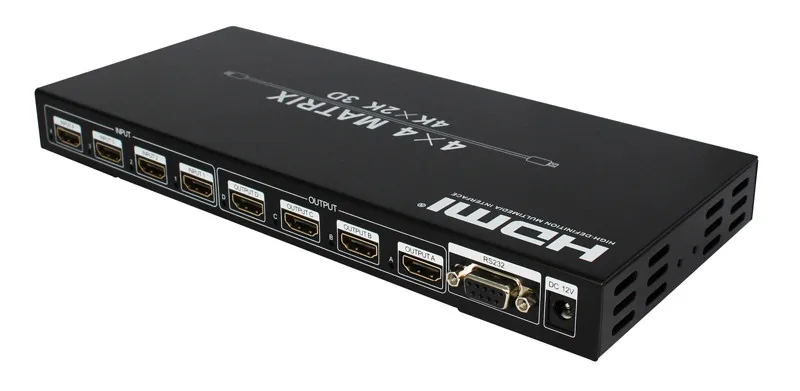

Задняя панель

1. Входные порты: LED1-4 загораются при входном сигнале HDMI 1-4 порта.

Вход 1-4 порта, где вы подключаете источник HDMI.

2. Выходные порты: светодиодный A-D освещать, когда ТВ подключен к выходу A-D портами.

Выходное A-D портов, где вы подключаете HDTV или монитор с HDMI кабелем

3. RS232: этот порт может управлять матрицей через ПК.

4. 12 В постоянного тока: подключите блок питания 12 В постоянного тока и подключите адаптер к розетке переменного тока.

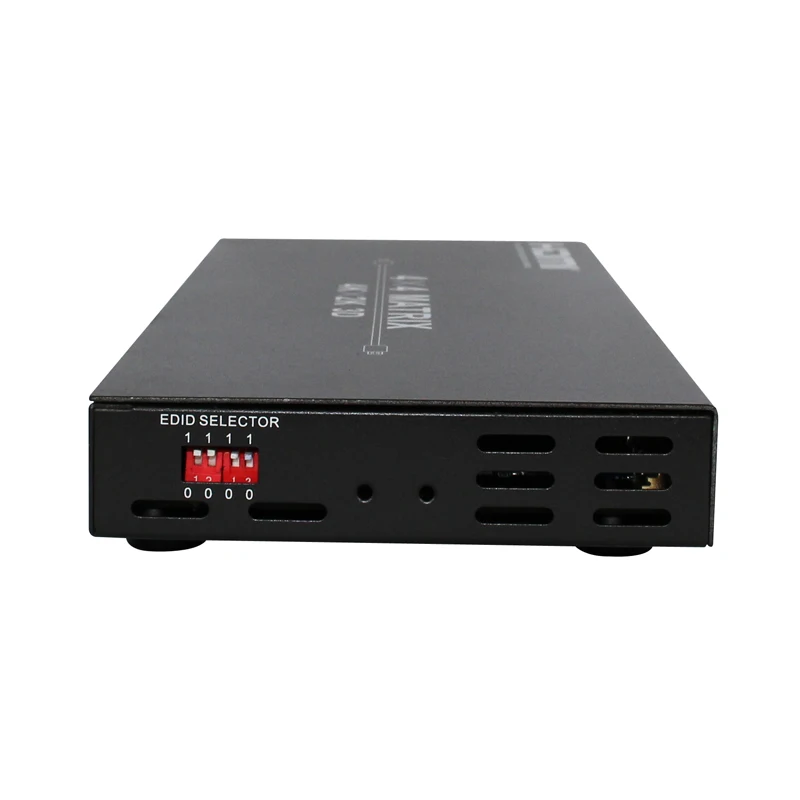

1. Выбор EDID: Выберите Формат выходного сигнала HDMI с помощью селектора EDID.

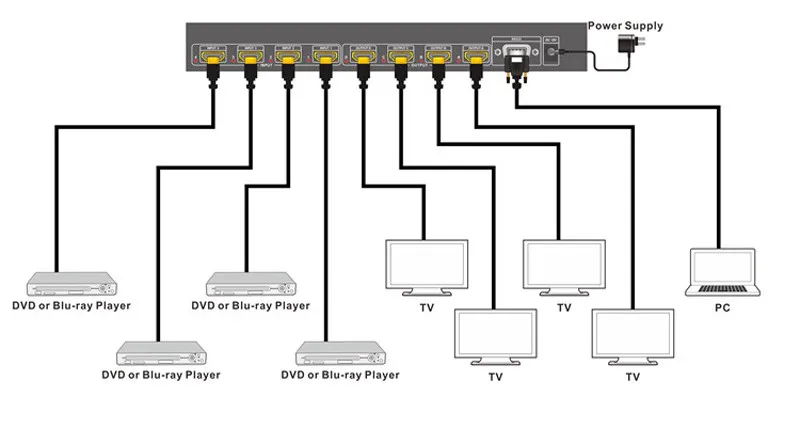

VI. Пример применения

VII. Пульт дистанционного управления

Ответ: нажмите 1 \ 2 \ 3 \ 4, чтобы выбрать источник входного сигнала в HDMI OUT A, и светодиод будет указывать соответствующий источник входного сигнала.

Выход B: нажмите 1 \ 2 \ 3 \ 4 кнопку, чтобы выбрать источник входного сигнала в HDMI OUT B, и светодиод будет указывать соответствующий источник входного сигнала.

Выход C: нажмите 1 \ 2 \ 3 \ 4 кнопку для выбора источника ввода в HDMI OUT C, и светодиод будет указывать соответствующий источник ввода.

Выход D: нажмите 1 \ 2 \ 3 \ 4 кнопку для выбора источника ввода в HDMI OUT D, и светодиод будет указывать соответствующий источник ввода.

VII. Руководство пользователя матричного контроллера

Установка

Matrix controller-это зеленое программное обеспечение. Просто скопируйте MatrixController.exe на ПК, который используется для управления матрицей через RS232 COM порт или TCP/IP для завершения установки.

Подготовка

• Подключение ПК и матрицы с помощью кабеля RS232 (заголовки обеих сторон кабеля должны быть женскими) или TCP/IP (Локальная сеть)
• Матрица питания
• Двойной щелчок matirxcontroler.exe значок для запуска
