STVC050WT-01

STVC050WT-01-это интеллектуальный TFT ЖК-модуль сПорт UARTКоторые могут контролироватьсяКакой-либо MCUС помощью простыхМощный набор команд. Таким образом, он может использоваться в качестве цветного TFT дисплея и сенсорного контроллера в различном электронном оборудовании.

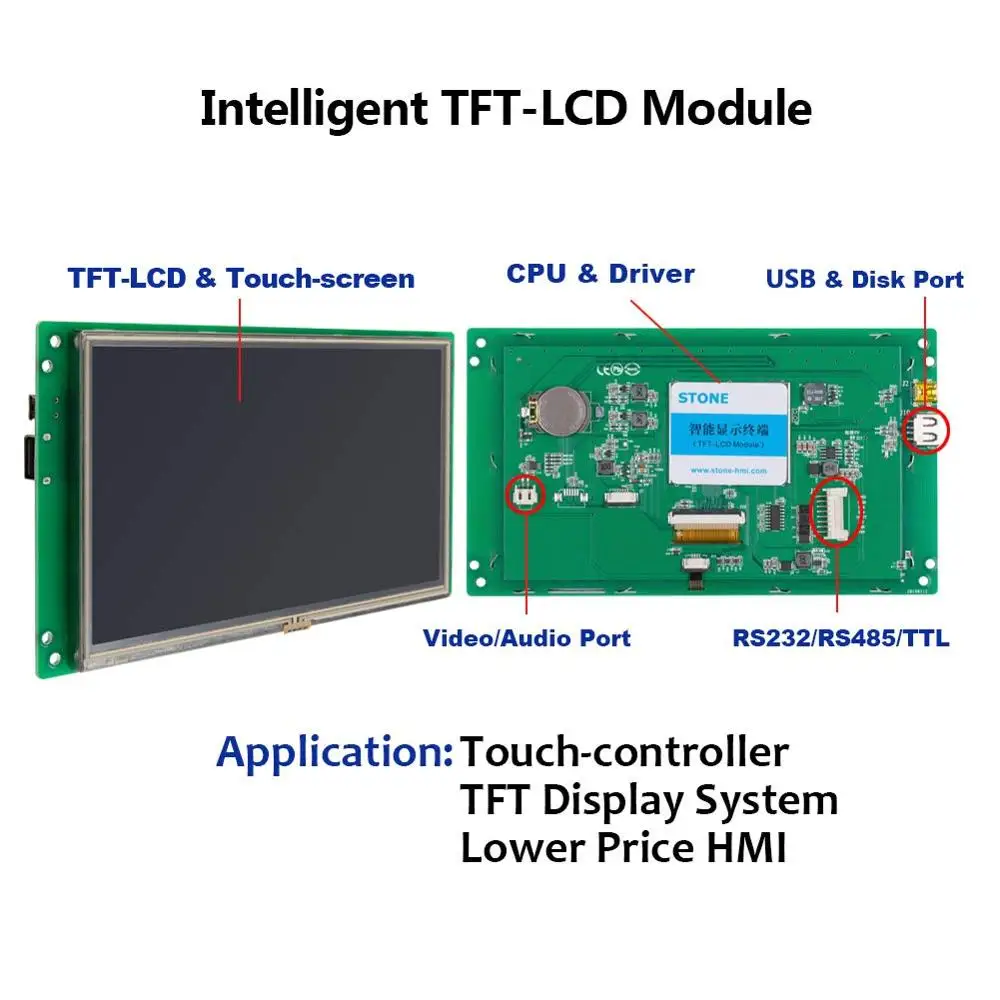

STVC050WT-01 включает в себя ЦП, драйвер TFT, флэш-память, порт UART, источник питания и так далее, важно, чтобы он был готовОсновные Управление программыИВысокопроизводительная разработка программного обеспечения, Так что это может уменьшить много времени разработки и затрат для инженеров.

 1. Создайте группу индивидуальных графических пользовательских интерфейсов!

2. Подключение через RS232/RS485/TTL/уровень напрямую!

3. Напишите языковую программу C или C + + для любого MCU для управления модулем TFT-LCD с помощью простой и мощной команды Hex!

Физических параметров

Модель

STVC050WT-01

Размеры (дюймы)

5,0 дюймов

Разрешение

480 ×rgb× 272

Цвет

65536 цветов (16 бит)

Зона видимости

110,9 мм × 62,8 мм

Pixel интервал

0,1905 мм × 0,0635 мм (H×V)

Габаритные размеры

140 мм × 80,9 мм × 13,9 мм (N)/15,2 мм (T)

Чистая Вес

195 г (N)/200 г (T)

На тонкопленочных транзисторах на тонкоплёночных транзисторах Панель

Класс промышленности Панель

Сенсорный экран Экран

Промышленный уровень 4 сопротивление провода
Или без сенсорного экрана является необязательным.

Подсветка параметр

Подсветка Тип

Светодиодный

Яркость

350 компакт-дисков/M2(Яркость может регулироваться на 100 уровней.)

Контраст

500:1

Подсветка жизни

20000 часов

Угол обзора

70 °/ 70 °/ 50 °/ 70 °(L/R/U/D)

Рабочая Температура

-20℃~+ 70℃

Рабочая влажность:

55 °C, 85%

Для хранения Температура

-30 °C ~ + 80 °C

Экран режим

Цифровой

Производительность параметр

Процессор

CortexM4

ЖК-дисплей контроллер

CPLD EPM240

Частота обновления

200 МГц

Изображение Переключение Скорость

19 также доступна доставка службами EMS рамка(53 изображений/s)

Флэш-память

Стандартный 128 Мб, расширение 1 Гб

Объем памяти рисунок объявления таблички указатели

В соответствии с возможностями изображения, предлагаем формат «JPG».

Интерфейс

Интерфейс RS232/ RS485/ TTL /USB

Изображение загрузки

USB2.0 (12 Мбит/с) и загрузка диска для хранения U

Напряжение диапазон

DC6.0V ~ 35V (типичное значение: 12V)

Мощность

1,3 W

Тесты дней

Средняя наработка на отказ

4250000 H

Рабочая Температура

-20 °C ~ + 70 °C

Влажности воздуха

60 °C, 90%

Непрерывная вибрационных испытаний

10-55 Гц, 1,5 мм, 10 г

Воздействие ускорения тестирования

6 мс, 100 г

Тестирование ESD

10KV

Излучения испытания надежности

44W

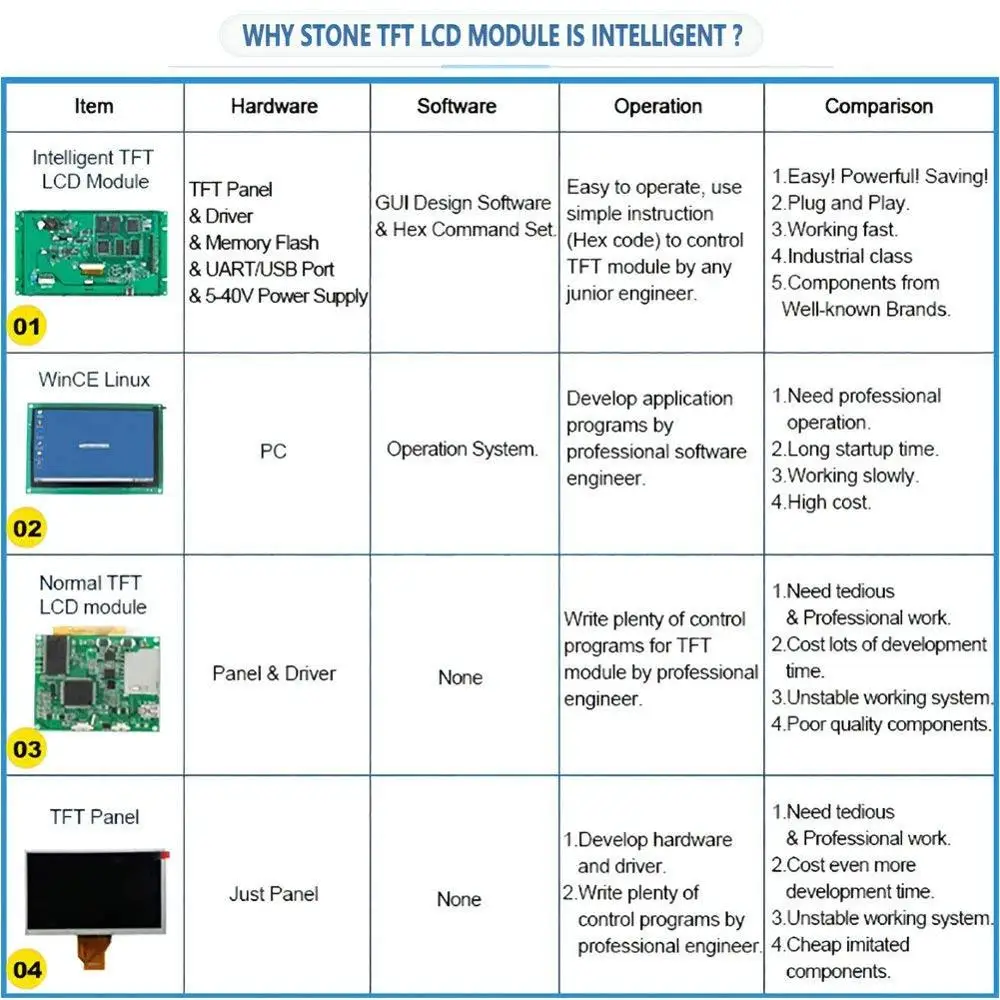

Предмет

Аппаратные средства

Программное обеспечение

Управление

Сравнение

TFT панель и драйвер, флэш-память и UART/USB порт и 5-40 в источник питания

Программное обеспечение и набор команд с шестигранной головкой

Простота в эксплуатации, простая инструкция (шестигранный код) для управления модулем TFT любым младшим инженером

1. Легко! Pwerfull! Экономия!

2. Подключи и работай.

3. Работает быстро.

4. Промышленный класс.

5. Компоненты от известных брендов.

ПК

Операционная система

Разработка прикладных программ профессиональным инженером по программному обеспечению.

1. Требуется профессиональная работа.

2. Долгое время запуска. 3. Работает медленно.

4. Высокая стоимость.

Панель и драйвер

Нет

Напишите много программ управления для TFT модуля профессиональным инженером.

1. Нужна утомительная и профессиональная работа.

2. Стоить много времени разработки.

3. Нестабильная система работы.

4. Компоненты низкого качества.

Только панель

Нет

1. Разработка аппаратных средств и драйверов. 2. Написание программ профессиональным инженером.

1. Нужна утомительная и профессиональная работа.

2. Затраты еще больше времени на разработку. 3. Нестабильная рабочая система.

4. Дешевые Имитационные компоненты.
