Shenzhen High-quality new products
Магазина Shenzhen High-quality new products работает с 09.08.2013. его рейтинг составлет 92.32 баллов из 100. В избранное добавили 1704 покупателя. Средний рейтинг торваров продавца 4.7 в продаже представленно 1300 наименований товаров, успешно доставлено 15503 заказов. 2904 покупателей оставили отзывы о продавце.
Характеристики

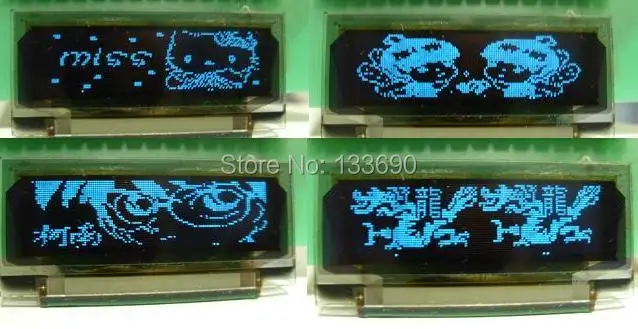

1 шт. OLED дисплей P12601 с разрешением 128x32 и синим на черном драйвере IC SSD1303 31P 8 bit8080 bit6800
История изменения цены
*Текущая стоимость 300,98 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-22-2026 | 357.5 руб. | 375.95 руб. | 366 руб. |
| Feb-22-2026 | 354.5 руб. | 372.51 руб. | 363 руб. |
| Jan-22-2026 | 297.67 руб. | 312.7 руб. | 304.5 руб. |
| Dec-22-2025 | 348.44 руб. | 365.97 руб. | 356.5 руб. |
| Nov-22-2025 | 303.62 руб. | 318.49 руб. | 310.5 руб. |
| Oct-22-2025 | 342.36 руб. | 359.40 руб. | 350.5 руб. |
| Sep-22-2025 | 339.92 руб. | 356.93 руб. | 347.5 руб. |
| Aug-22-2025 | 336.27 руб. | 353.22 руб. | 344.5 руб. |
| Jul-22-2025 | 333.32 руб. | 350.46 руб. | 341.5 руб. |
Описание товара
1 шт. oled-дисплей P12601 с разрешением 128x32 и синим на черном, Драйвер IC SSD1303,31 контакт 8-бит8080, 8-бит6800 параллельный порт Новый
Pin-определения 1.NC 2.VSS 3.GDR 4. vddb 5.FB 6. Н 7. vbref 8.NC 9.NC 10.NC 11.VDD1 3,3 Вольт. Затем 4,7 мкФ этому штекеру конденсатор на GND 12.BS1 13.BS2 14.NC 15.CS # 16. Резолюция # 17.D / C 18.R / W 19.E / RD 20.D0 21.D1 22.D2 23.D3 24.D4 25.D5 26.D6 27.D7 28.IREF 910K резистор подключен к GND 29. vcdmh то 4,7 мкФ этому штекеру конденсатор на GND 30.VCC возраст 7 до 16 лет, с рисунком в виде вольт (рекомендация 16 Вольт), а затем 4,7 мкФ этому штекеру конденсатор на GND 31.NC
Меры предосторожности
Во-первых, с FPC / COF / TCP для OLED продуктов, необходимых в дизайне некоторых из соображений при изгибе
1 обратите внимание, что дизайн FPC угол изгиба и изгиб пространства, не складывайте FPC матрицы.FPC легко сделать слишком плотный изгиб, не вызывая дисплей.
Следуйте разделам модульного дизайна справочных спецификаций для проектирования этикетки на чертеже.
Следующая фигура и края OLED стекла ≥ 1,83 мм, угол изгиба был естественным согнутым.
Во-вторых, с FPC / TCP сварки oled-продуктов в некоторых из соображений
Рекомендуемый способ использования горяч-бар пайки выхода для того, чтобы обеспечить
Стандартные условия сварки под давлением: температура 180-210deg время <10 сек
(2) Используйте Электрический паяльник инструкции:
Перед сварочной панелью проверяется.Визуальный осмотр, штифты без поломки;
Электрический осмотр, тестирование, экран отображает нормальную работу сварки
В PCB / FPC 's Pin Foot равномерно на оловянном
С отверстием на правильном месте и фиксированным FPC / TCP, убедитесь, что сварка не двигается, когда
Добавьте флюс, используя температуру наконечника паяльника, температуру 300-350deg.
Повторная пайка не должна превышать трех раз, в то же время не должна превышать 3 сек, интервал в пять минут каждого повторения.
После того, как для контроля сварного шва.Проверьте сдвиг стопы, плохую сварку, остатки пайки и сделайте соответствующие корректировки.
3. Управление Примечание:
Паяльник с наконечником не может использоваться для предотвращения повреждения FPC / TCP-контактов.
Использование нагреваемого утюга, требующего слишком низкой температуры пайки и не будет прилипать к стопе.
Использование флюса может уменьшить сварку или даже сварку холодной сварки
Так как TCP / FPC не может быть восстановлен, поэтому при использовании не сгибается или не тянет штифт .
