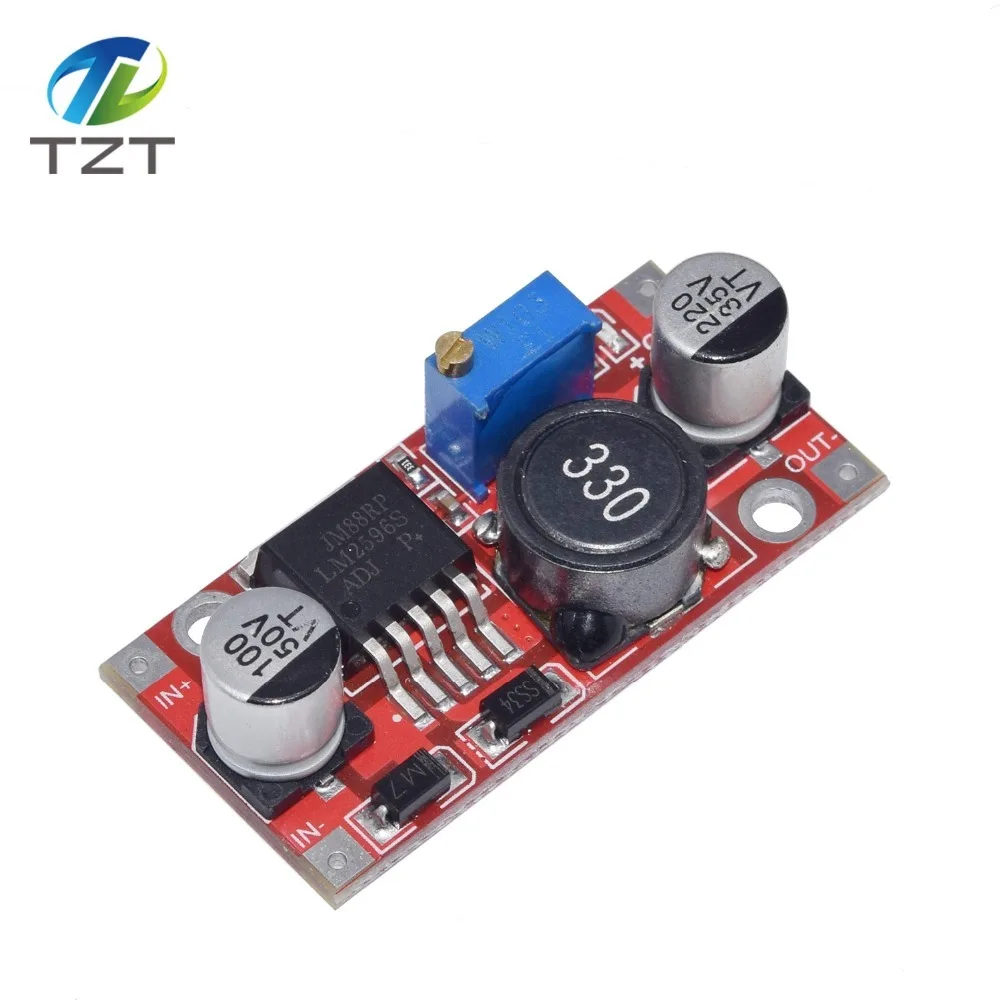

Модуль питания LM2596HVS LM2596 DC BUCK 3A настраиваемый понижающий модуль регулятор ultra LM2596S

«
”

Завеса LM2596T LM2596HV DC-DC Регулируемый понижающий 3A, модуль источника питания с DC 5V-с алюминиевой крышкой, 50В, 3A большой ток большой мощности верхнюю одежду, нажмите здесь:

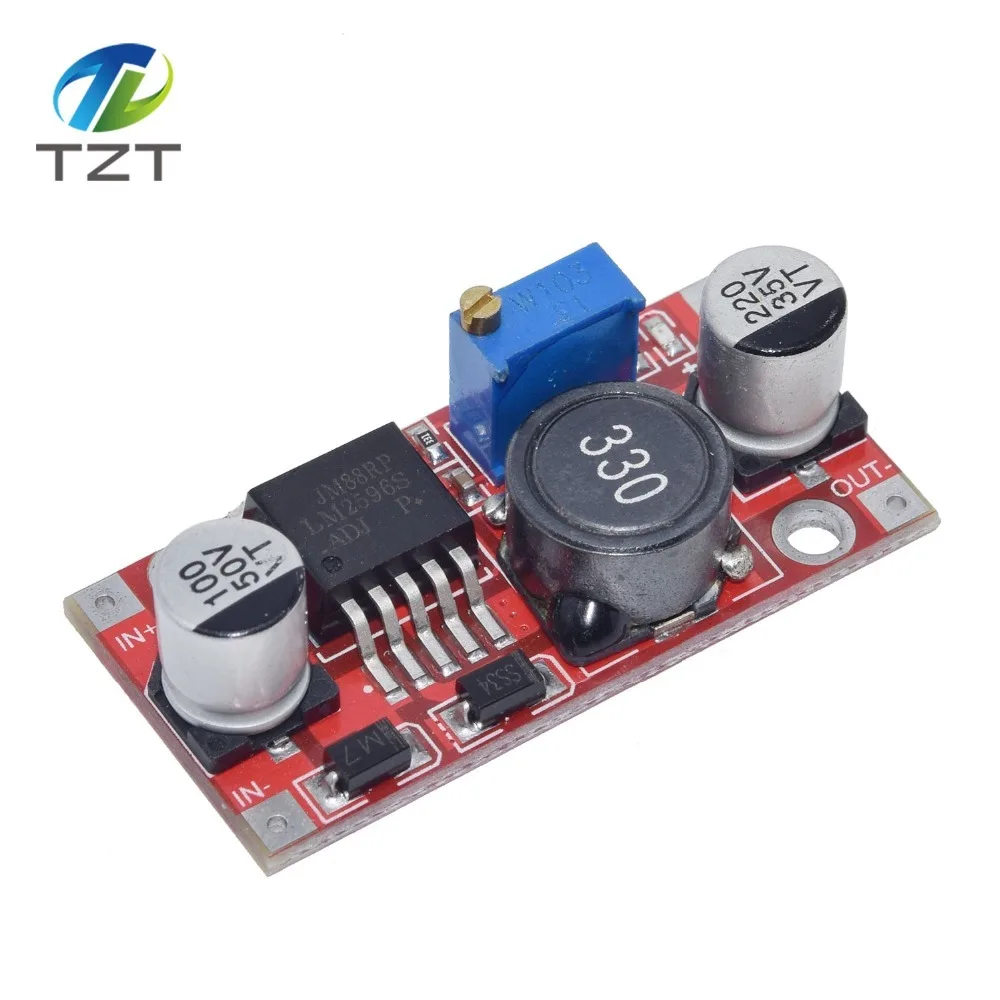

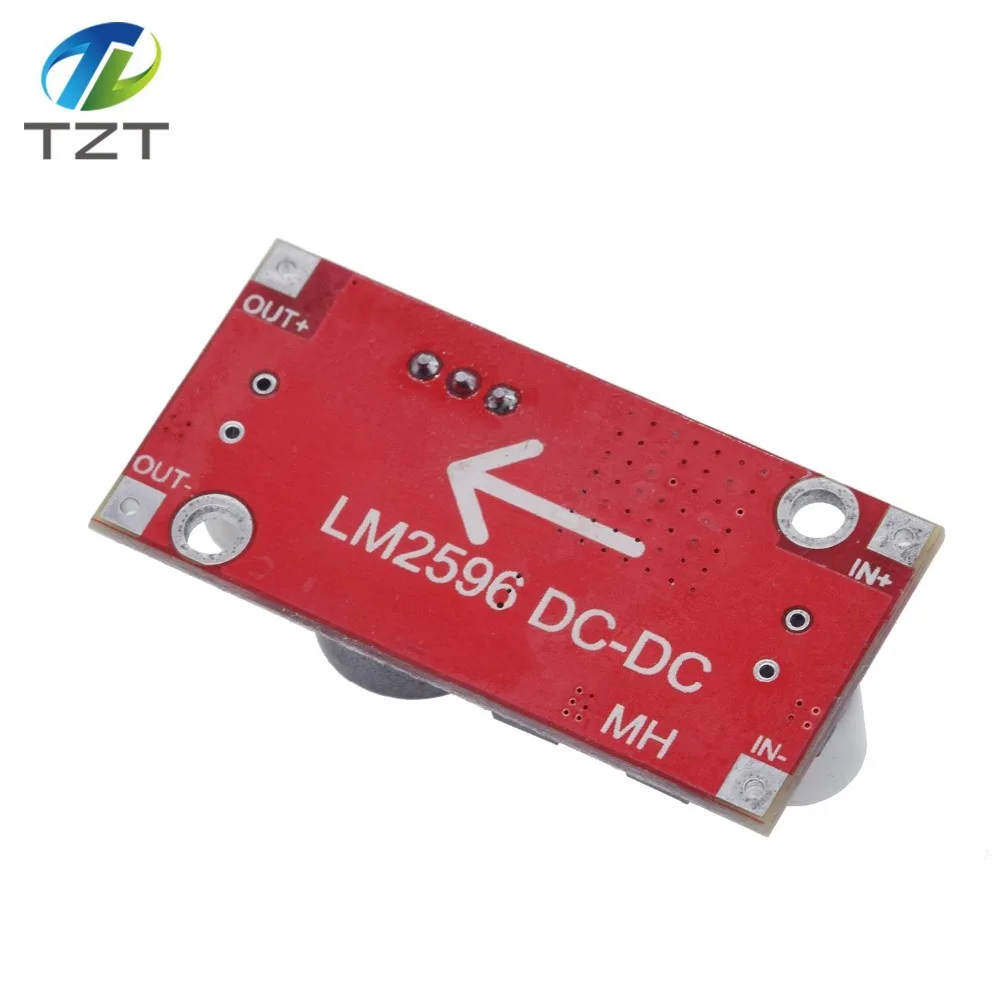

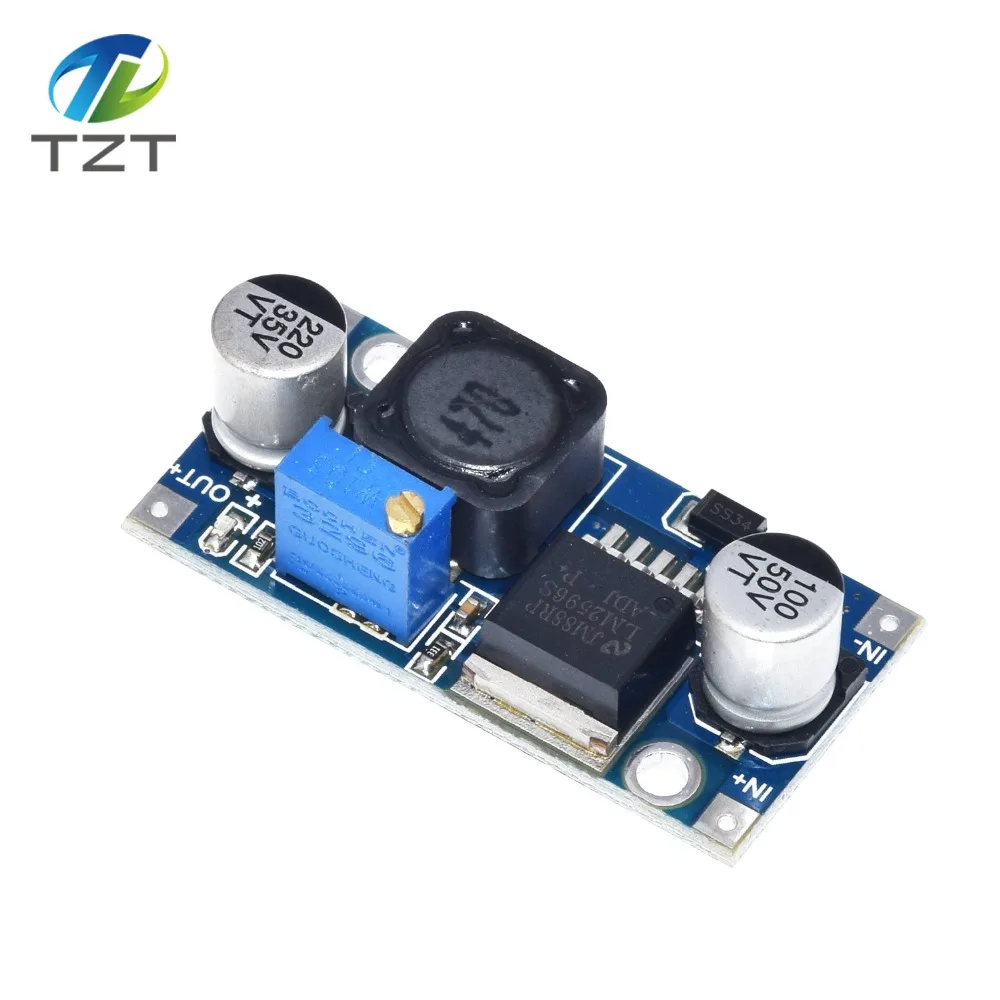

• Наименование: LM2596 DC-DC Buck module
• Входное напряжение: 4 В ~ 35 в
• Выходное напряжение: 1,23 В ~ 30 в
• Выходной ток: 3 А (макс.)
• КПД преобразования: 92% (макс.)
• Пульсация на выходе: <30 мВ
• Частота переключения: 150 кГц
• Рабочая температура:-сорок пять ~ + 85

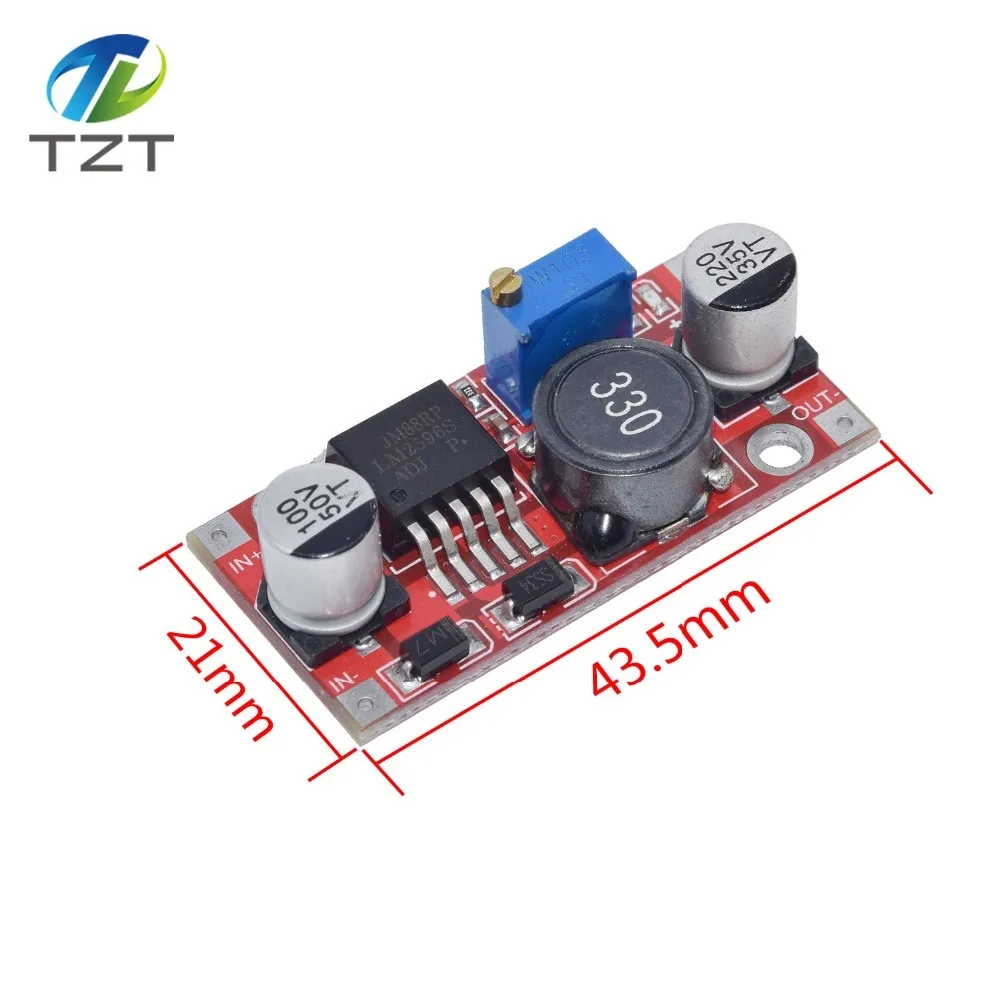

• Размер: 43 мм * 21 мм * 14 мм (длина * ширина * высота)

  Особенности:

  1. ДиапазонВходное напряжение: от 3,2 В до 40 В постоянного тока(Входное напряжение должно быть выше выходного напряжения 1,5 В и выше. Не могу усилить)

  2. ДиапазонВыходное напряжение: от 1,25 в до 35 в, регулируемое напряжение.,Высокая эффективность (92%) Максимальный выходной ток составляет 3 А.

  Инструкции:

  1. Питание (3-40 в), индисветильник питания, модуль работает должным образом.

  2. Отрегулируйте синюю ручку потенциометра (вращение по часовой стрелке обычно увеличивается, вращение против часовой стрелки уменьшается) и с помощью мультиметра Контролируйте требуемое выходное напряжение.

  Примечание:

  Продолжительная работа рекомендуется для использования при значении тока менее 2,5 А с добавлением объемаРадиатор (выходная мощность 10 Вт и выше), так как это понижающий модуль, для обеспечения стабильной выходной мощности Установите Минимальный дифференциал в 1,5 В.

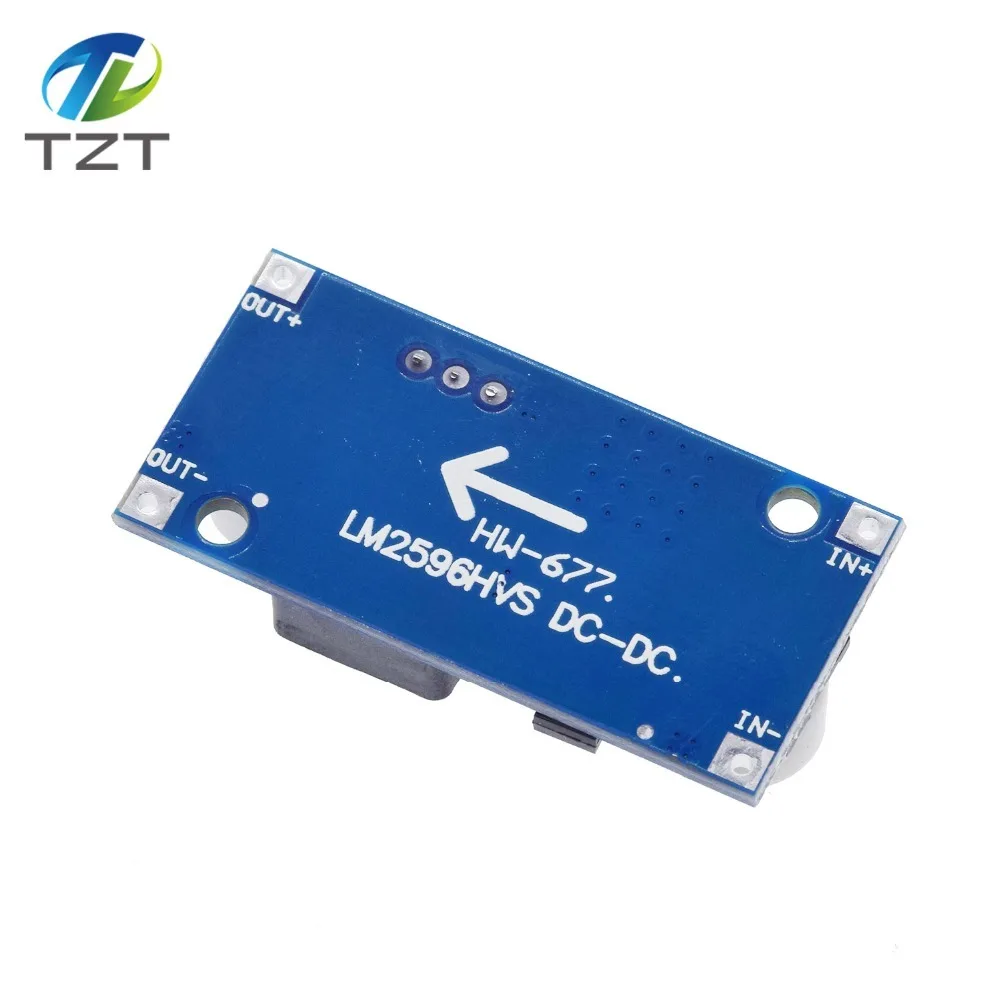

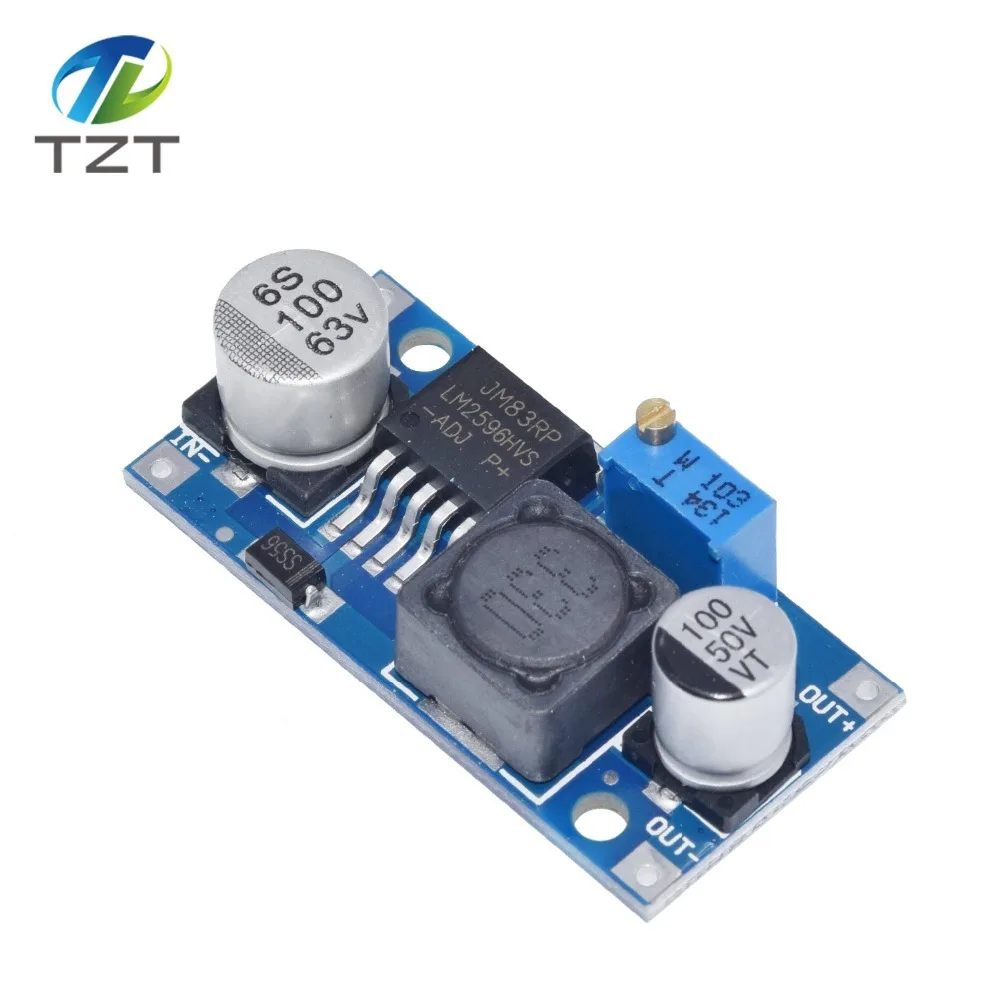

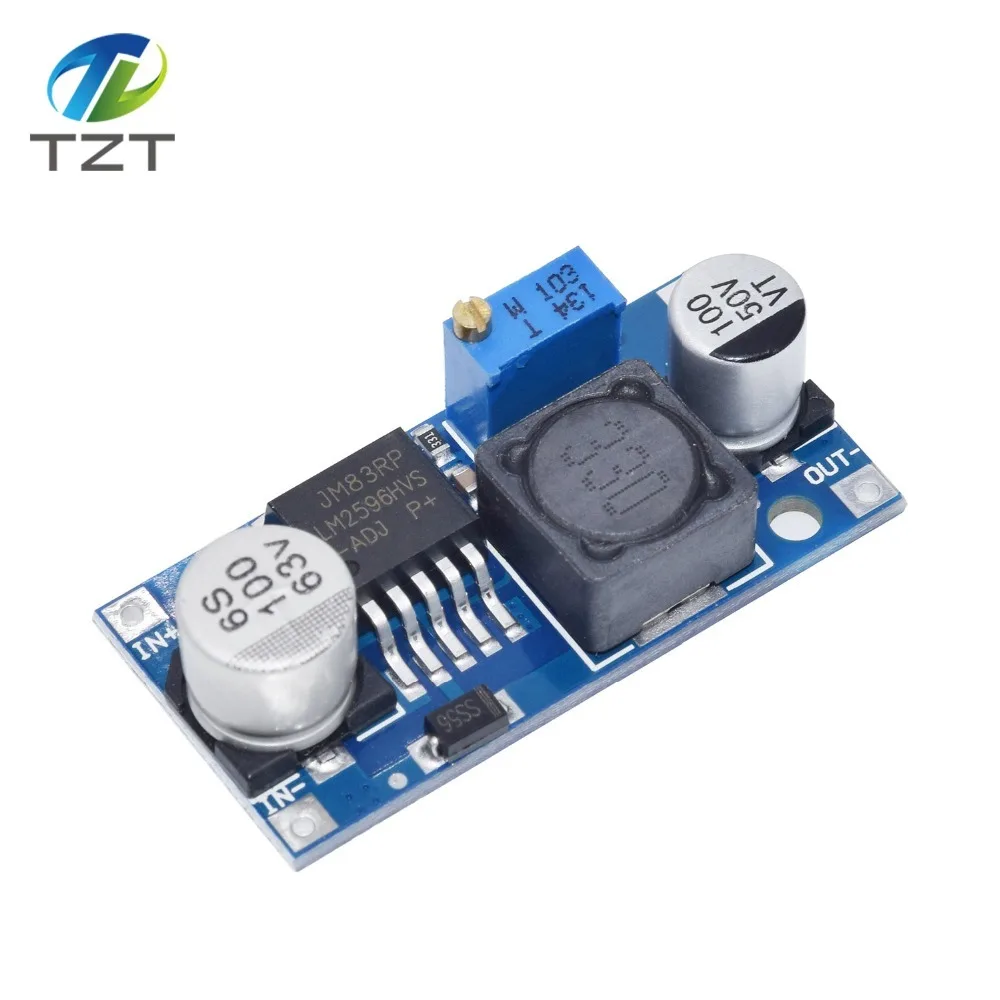

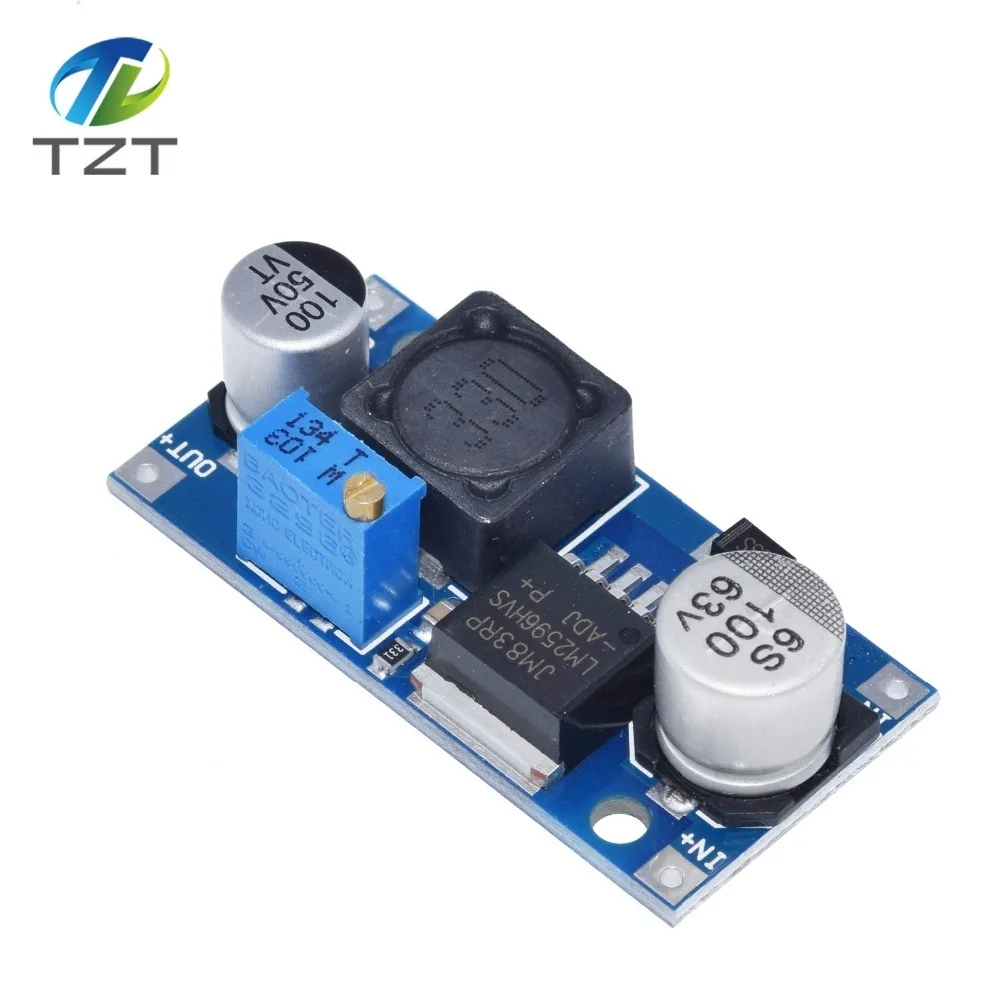

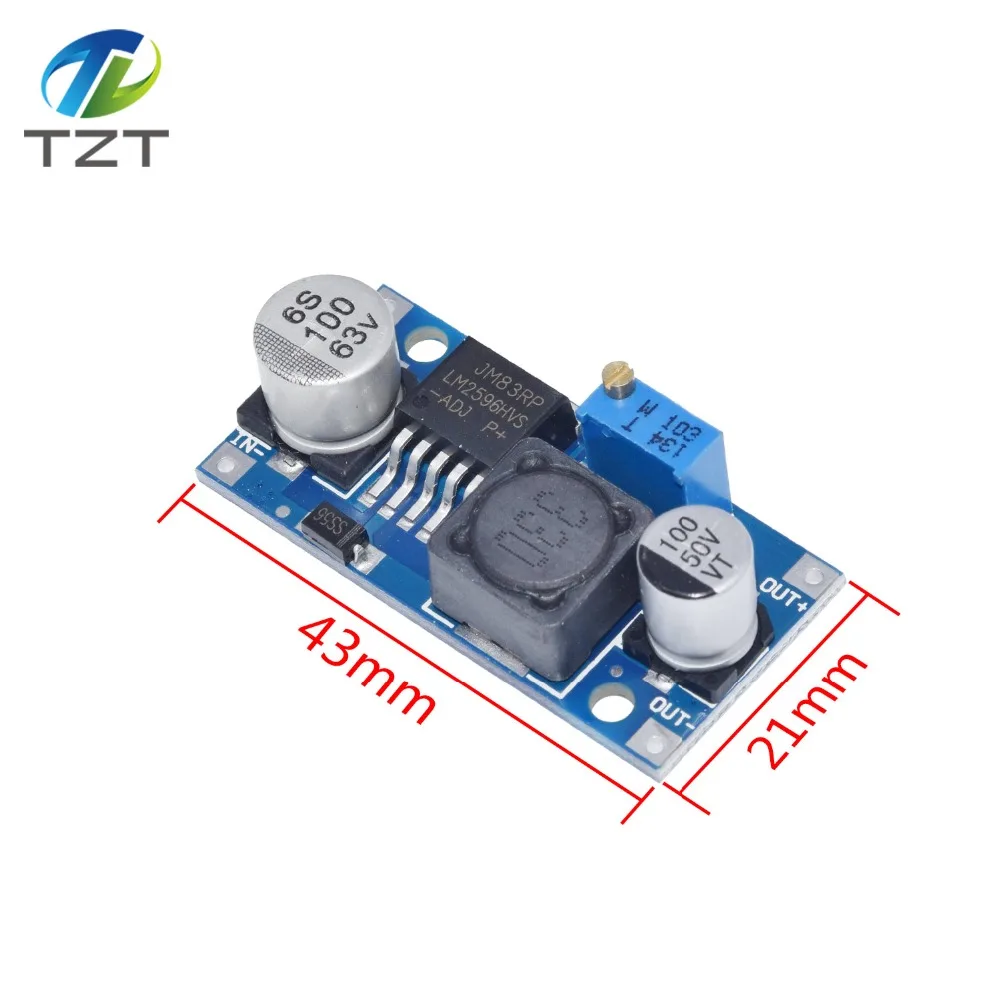

Это чип LM2596HVS не LM2596S,Пожалуйста, обратите на это внимание

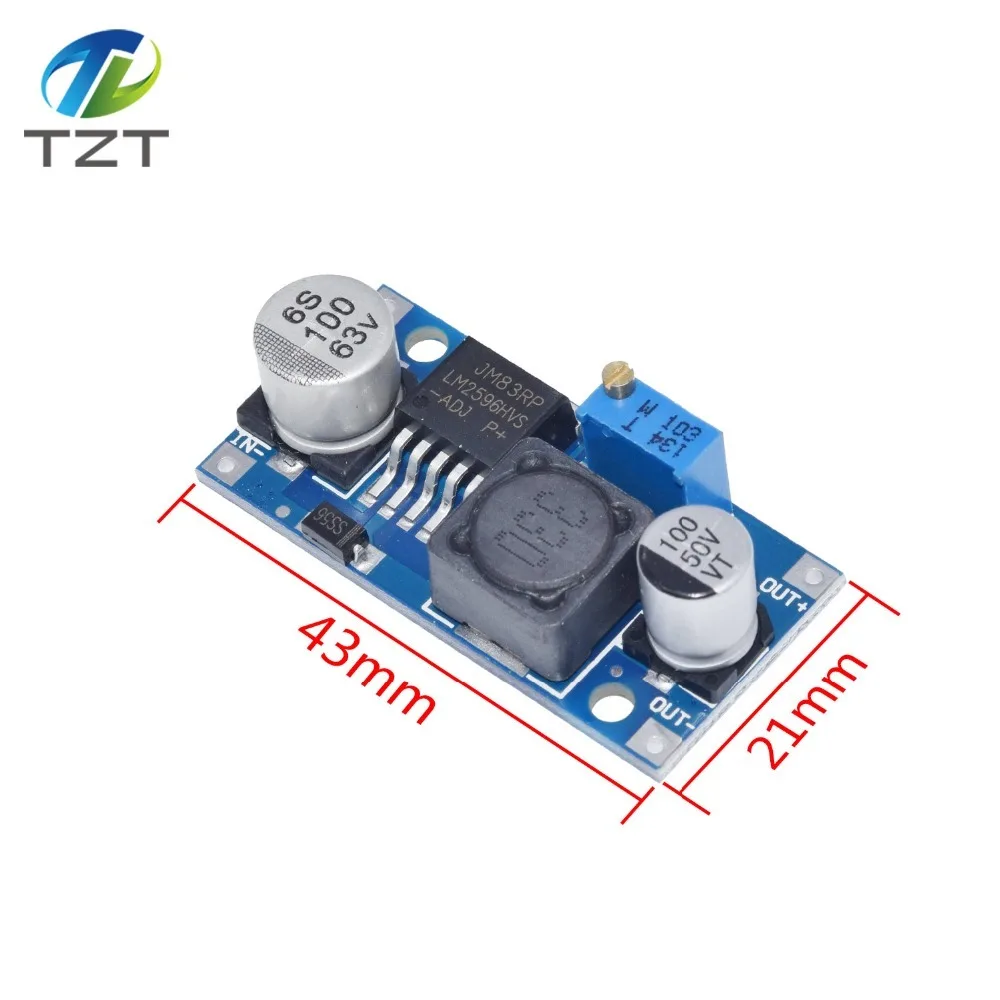

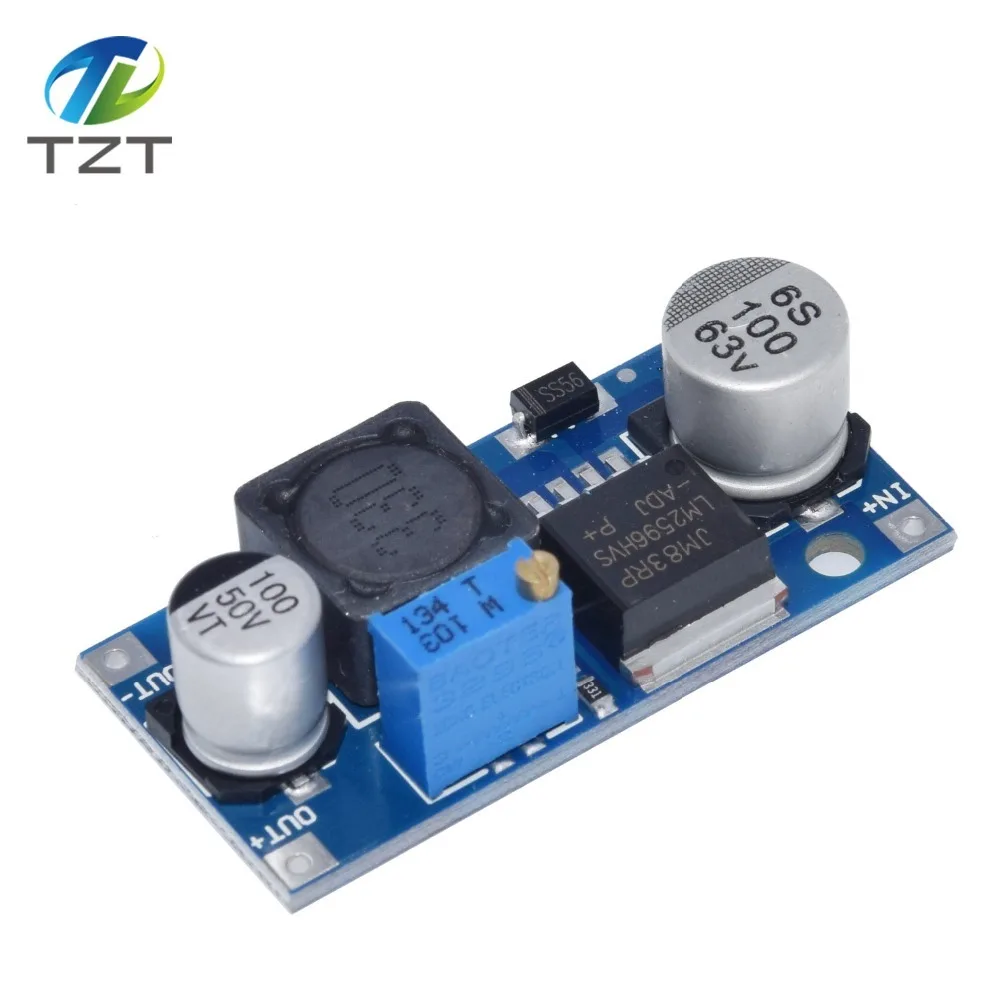

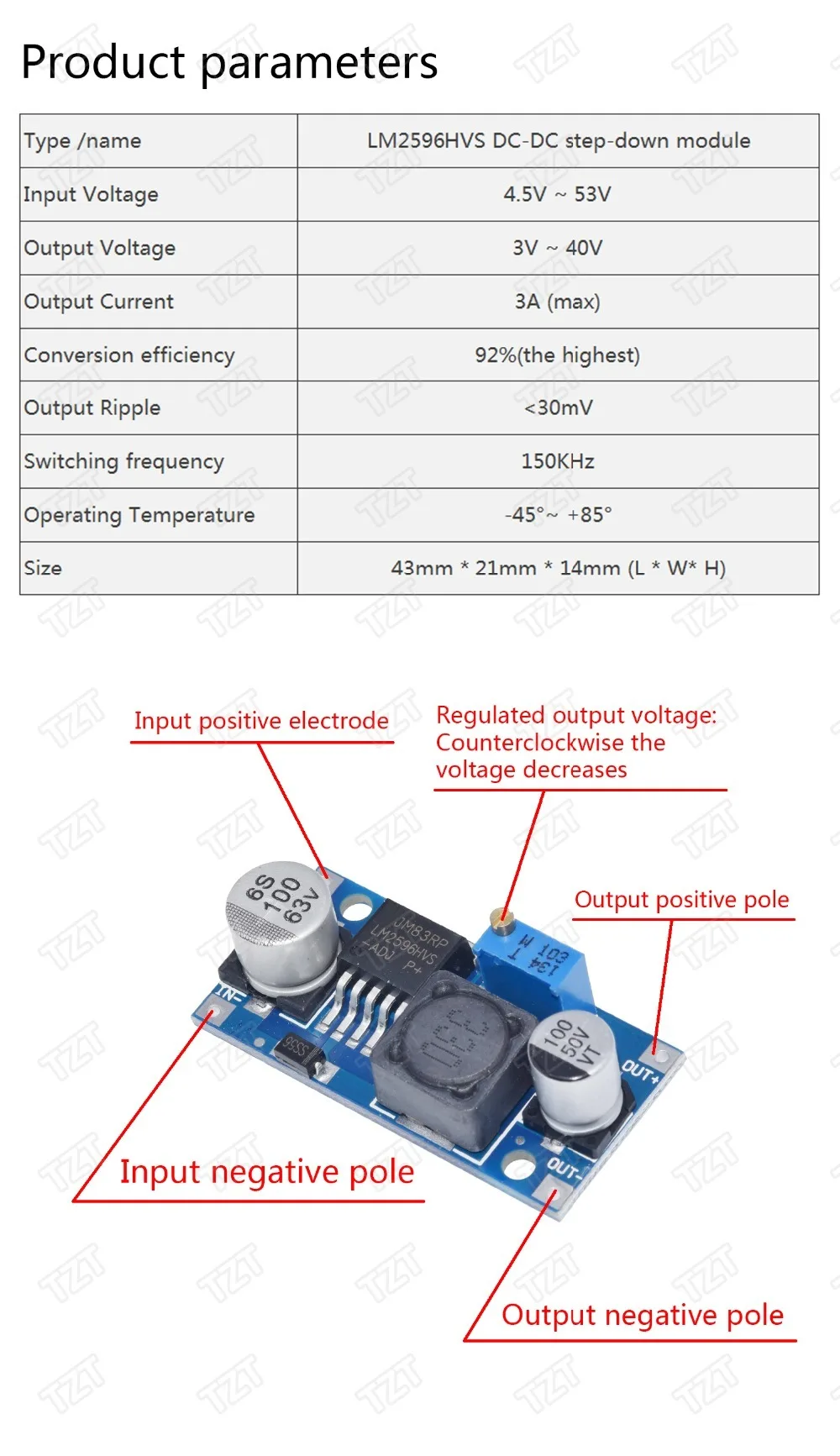

• Тип/Название: LM2596HVS DC-DC step-down module
• Входное напряжение: 4,5 В ~ 53 в
• Выходное напряжение: 3 В ~ 40 в
• Выходной ток: 3 А (макс.)
• КПД преобразования: 92% (самый высокий)
• Пульсация на выходе:<30 мВ
• Частота переключения: 150 кГц
• Рабочая температура:-45 ° ~ + 85 °
• Размер: 43 мм * 21 мм * 14 мм (Д * Ш * В)

Вход + вход отрицательный вход!

Положительный выход + Выход Отрицательный

Диапазон входного напряжения: от 4,5 В до 53 В постоянного тока (входное напряжение должно быть больше, чем выходное напряжение на 1,5 В или выше. Нельзя допускать повышения)

Диапазон выходного напряжения: постоянный ток от 3 до 40 в с постоянной регулировкой, высокая эффективность (до 92%), максимальный выходной ток 3 А.

Измеряемый вход 12 В, ток на выходе 5 В/1 А, диапазон изменения напряжения меньше 1%

Примечание: Это понижающий модуль, входное напряжение которого должно быть выше выходного.

Выходной ток больше 2,5 А (или выходная мощность больше 10 Вт) для работы в течение длительного времени. Пожалуйста, добавьте радиатор.

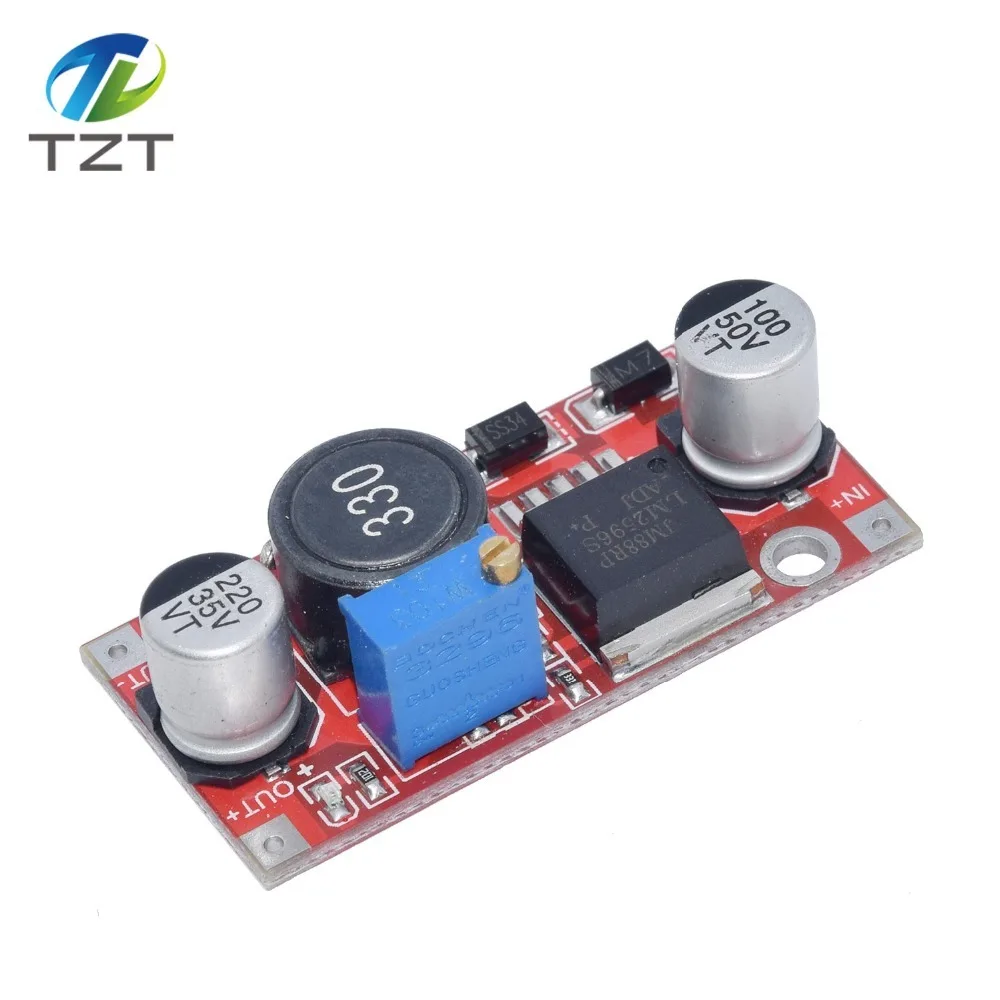

Регулируемый понижающий модуль питания LM2596S DC-DC 3,6-46 в 3A с защитой от обратного подключения, регулятор напряжения 5 В

Обновление LM2596S!Увеличивает вход с защитой от обратного подключения, плюс или минус, реверс не сгорает модуль, усиливает качество индуктивности, увеличивает срок службы продукта!

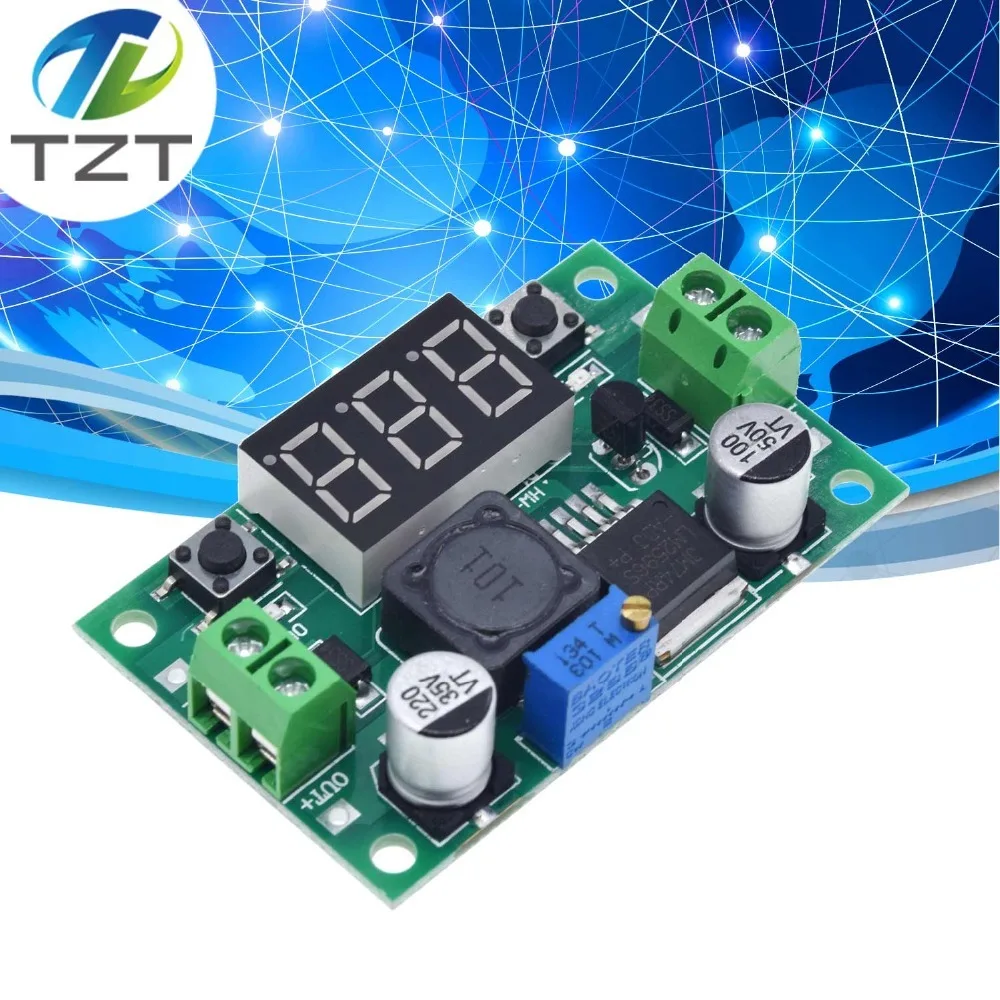

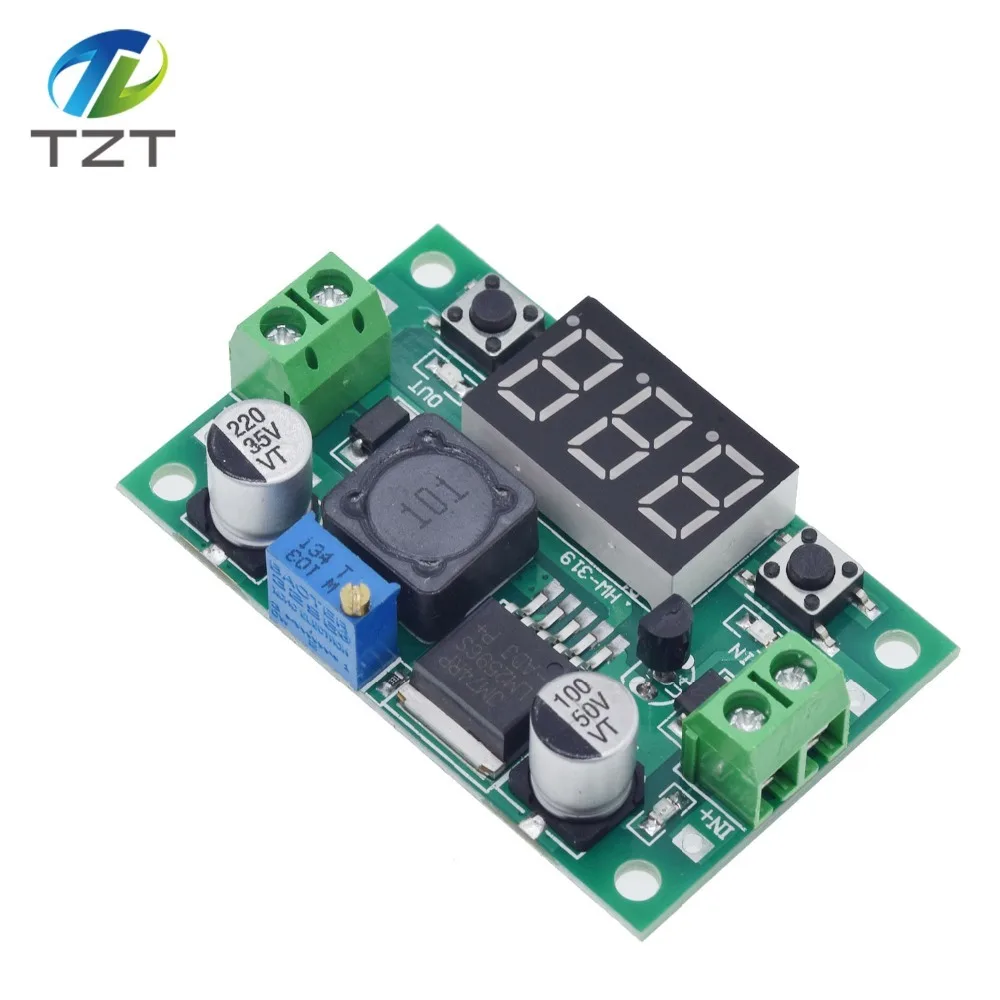

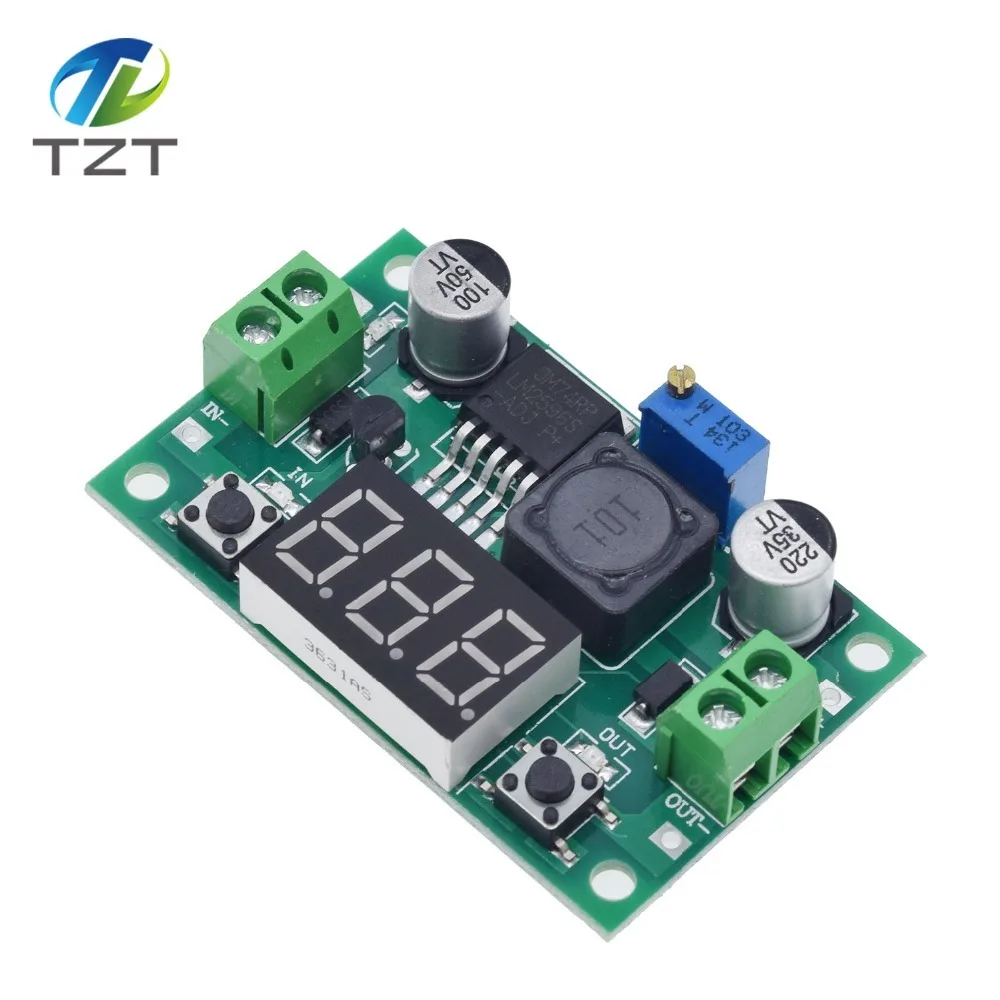

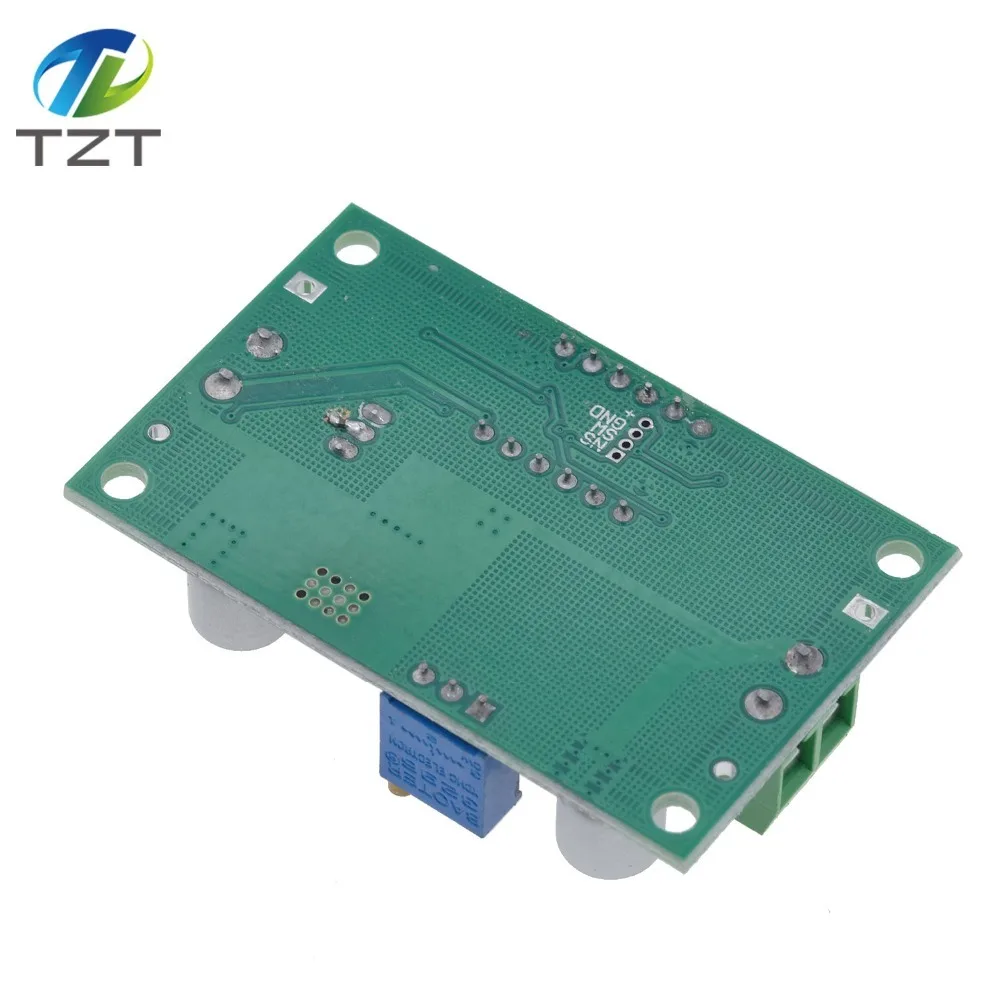

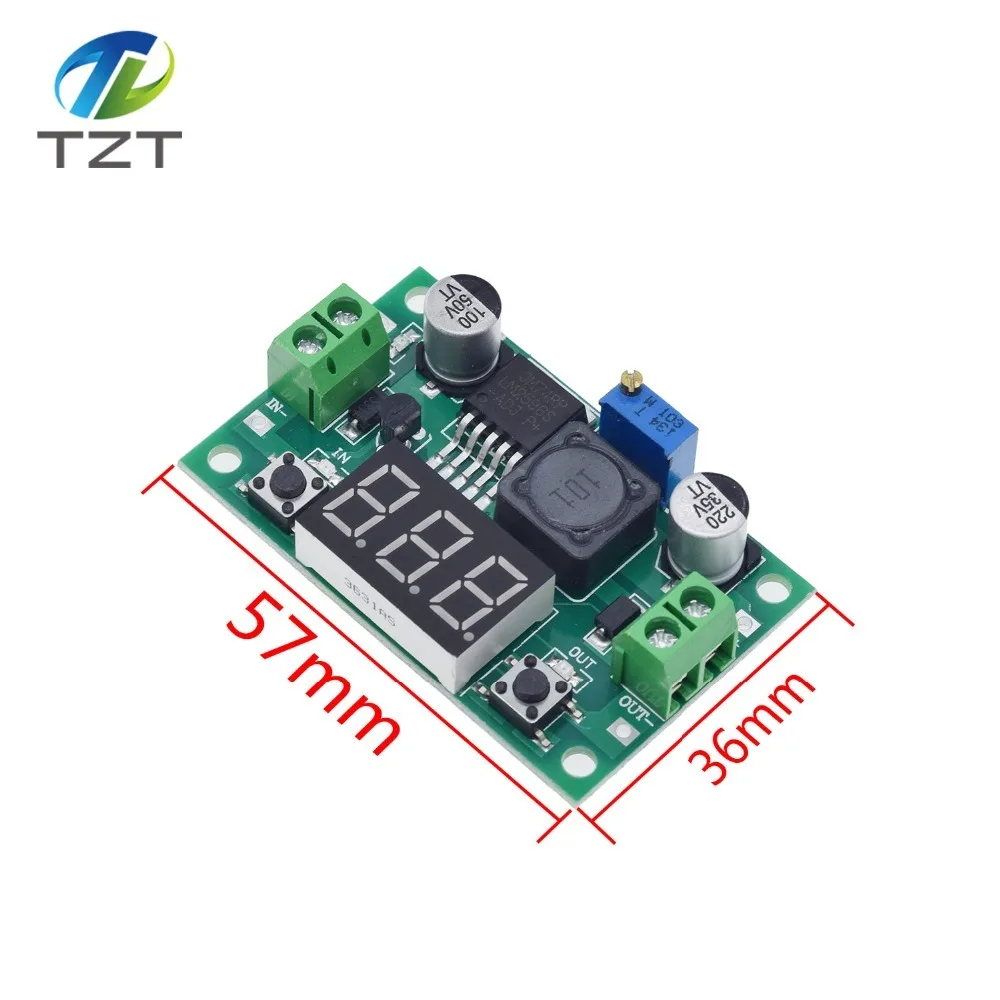

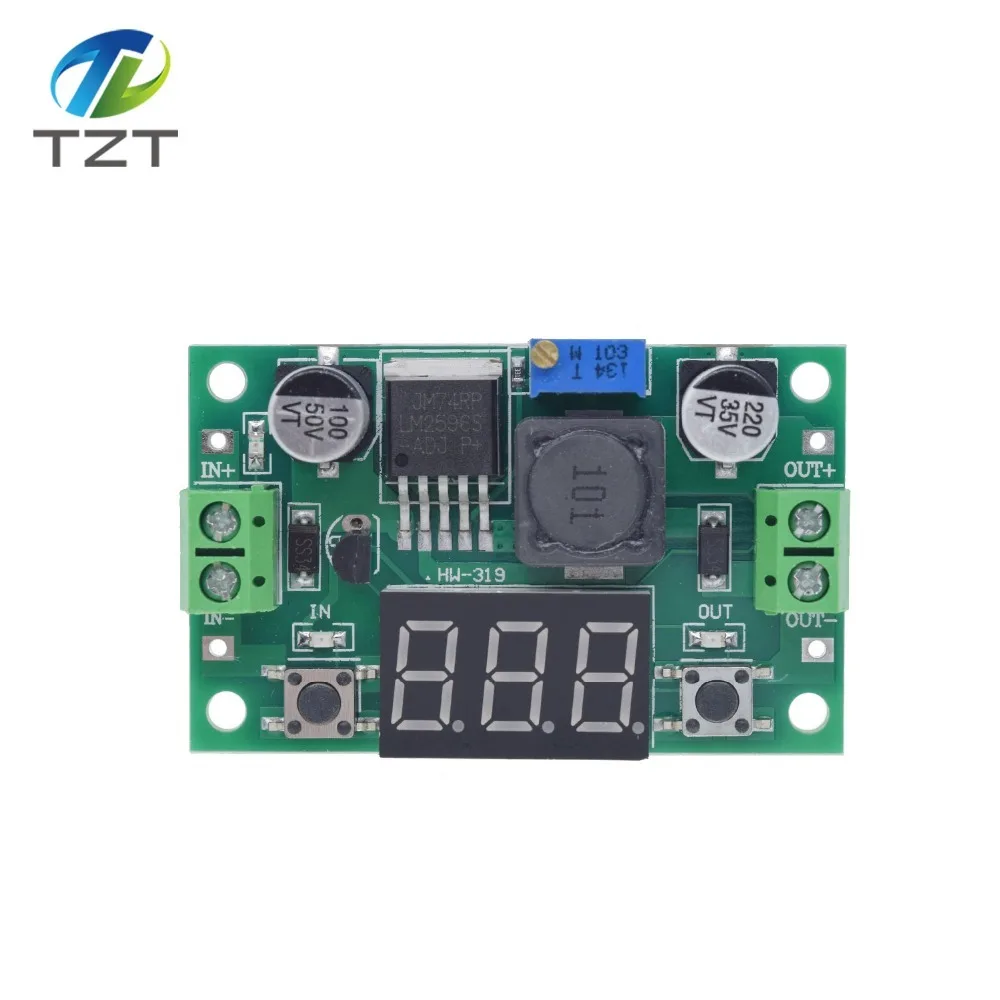

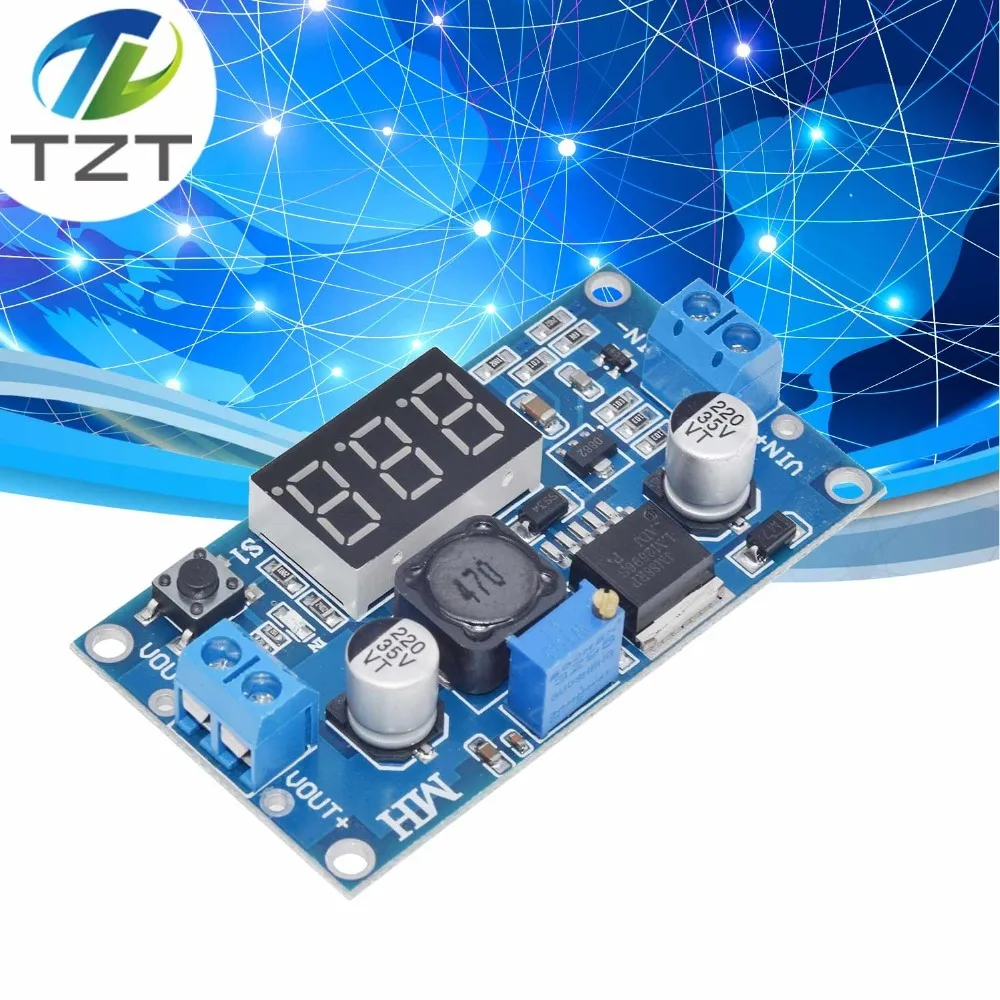

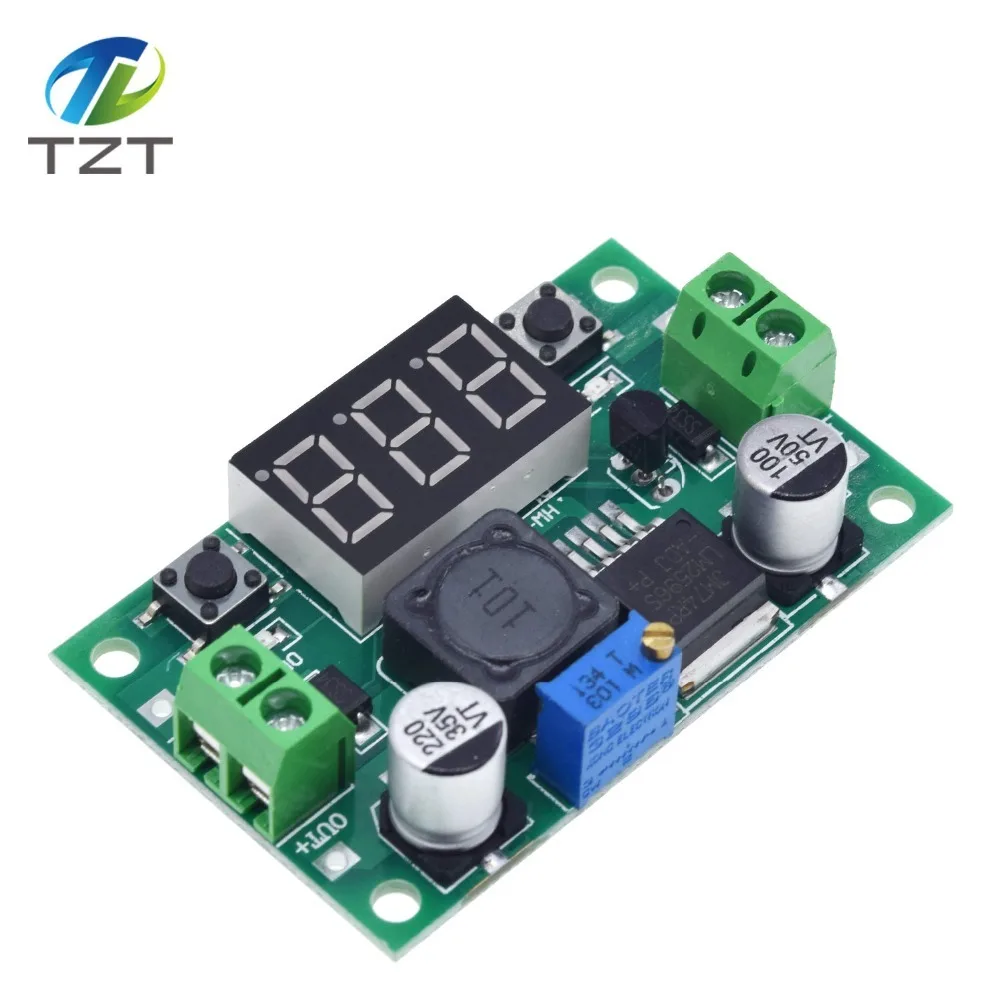

Светодиодный вольтметр LM2596S, Регулируемый понижающий Регулируемый Модуль питания постоянного тока с экраном цифрового дисплея

Применение:

Этот модуль может применяться в полях входного напряжения выше понижающего выходного напряжения, таких как аккумуляторы, трансформаторы питания, Регулируемый источник питания своими руками. Автомобильный банковский перевод 24 В в индустрии электрооборудования, переключатель 12 В 3,3 В, переключатель 12 В 5 В, переключатель 24 в 5 В, переключатель 24 в 12 В, Поворот 36 в 24 В и т. д.

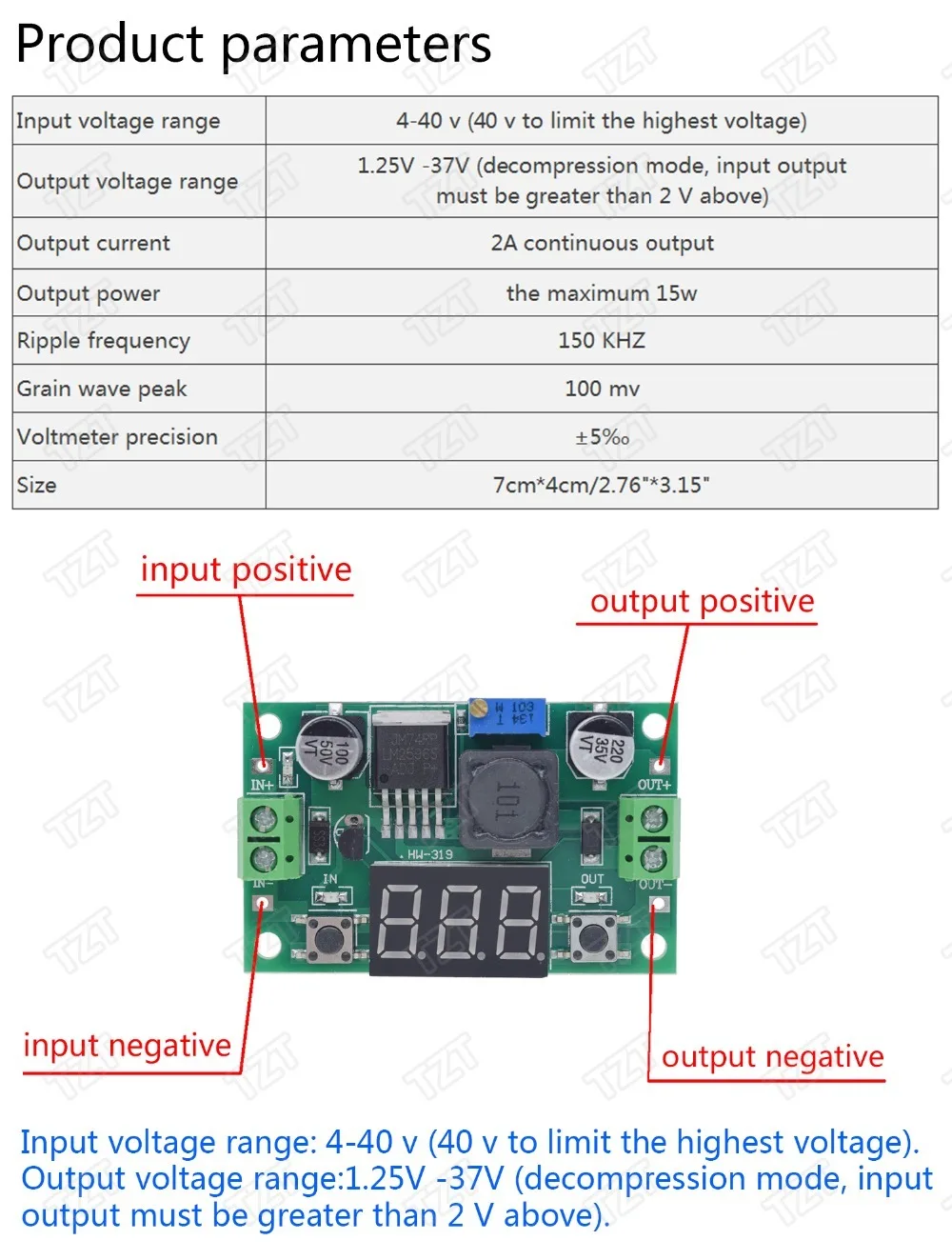

Параметры:

Название продукта: LM2596ADJ DC-модуль понижающего питания постоянного тока (понижающий регулируемый с помощью экрана цифрового дисплея)

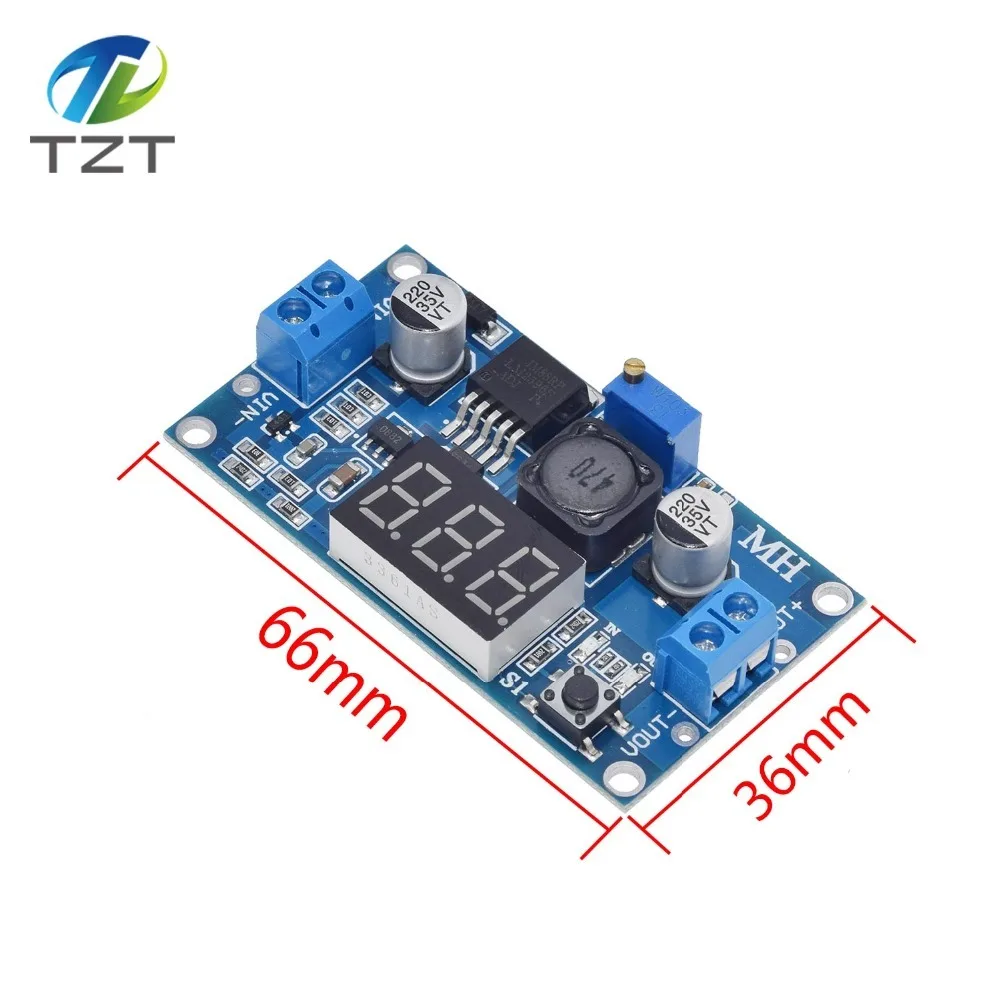

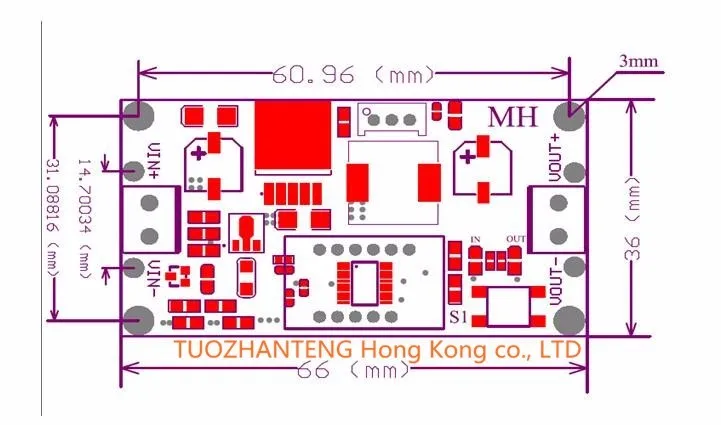

Размер продукта: 66 мм * 36 мм * 14 мм (Д x Ш x В)

Цвета: синий посылка Вес: 23 г/шт.
Материалы: FR4 + электронные компоненты

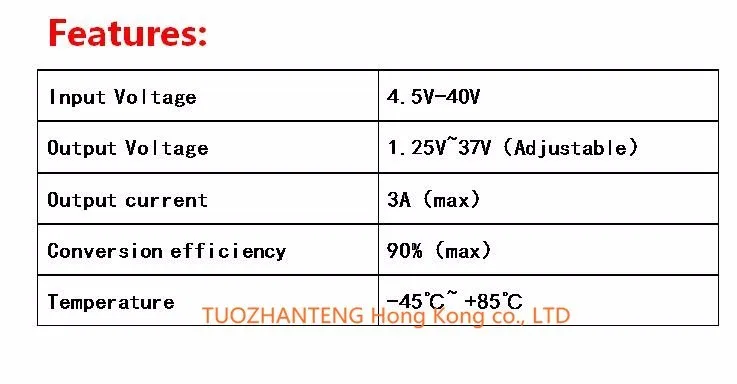

Таблица размеров:

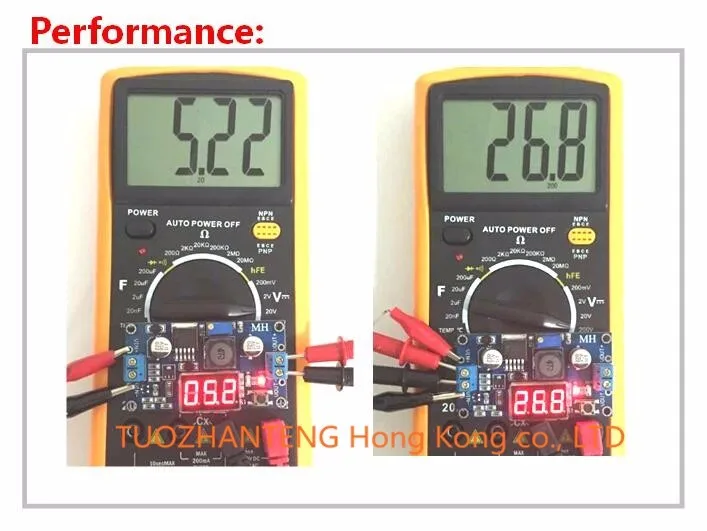

·  С измерителем напряжения и вольтметром отображается самокалибровка. Использует более усовершенствованную погрешность напряжения микропроцессора ± 0,05 В, диапазон 0 ~ 40 В.(Для обеспечения точности вольтметра убедитесь, что входное напряжение 4,5 в и выше)

· Одним нажатием на кнопку, чтобы переключить на входе или выходное напряжение измерения и имеет светильник шоу, которое в настоящее время определяется напряжения, и сохранения настроек даже отключения питания, а затем включить.

·Входное напряжение 4,5 ~ 40 В. (Входное напряжение должно быть выше выходного напряжения 1,5 в или более)

· РегулируемыйДиапазон выходного напряжения 1,25 В ~ 37 вНепрерывная регулировка. (Входное напряжение должно быть выше выходного напряжения 1,5 в)

·Выходной ток 3 А, Рекомендации в течение 2,0 А использования,Высокий ток необходим для улучшения рассеивания тепла.

· Выходная мощность 20 Вт, 15 Вт, пожалуйста, улучшите тепловыделение.

· Высокая эффективность преобразования, в среднем 88% (КПД, входное и выходное напряжение, ток, связанное с давлением)

· С защитой от обратной полярности, обратная полярность не горит

Использование:

· Напряжение бортовой сети размерной сетке приводятся выходное напряжение, нажмите и удерживайте кнопку на правую кнопку в течение 2 секунд после выхода, Вольтметр и выходного напряжения индикатор «выход» синхронной мигающей, на этот раз в выходное напряжение, режим настройки; аналогичным образом, вольтметр показывает, когда входное напряжение, Нажмите и удерживайте правую кнопку в течение 2 секунд после отключения, Вольтметр и индикатор входного напряжения «IN» синхронно мигают, затем выберите режим регулировки входного напряжения;

· Нажмите на правую сторону кнопки, напряжение увеличивается на одну единицу, нажмите на левую кнопку, единицу уменьшения напряжения; Потому что напряжение меньше значения единицы 0,1 в, поэтому вам нужно нажать 1-5 раз подряд, чтобы увидеть, как вольтметр меняется на 0,1 в, Бетонная непрерывная Кнопка несколько раз в зависимости от значения напряжения, отображаемого в настоящее время, чем выше напряжение, тем меньше нажатий;

· В тех случаях, когда напряжение регулируется, нажмите и удерживайте кнопку на правую кнопку в течение 2 секунд после выхода, затем вы можете выйти из Напряжение режим калибровки, все параметры установить устройство защиты от перегрузки автоматически вниз, чтобы сохранить.

·Примечание: таким образом вам нужно только один раз отрегулировать калибровку, чтобы получить точные значения напряжения по всему диапазону напряжения. Эта функция призвана удовлетворить ваши требования и спроектировать более высокую точность, простота использования.

Примечание:

1. Когда выходное напряжение модуля не может быть отрегулировано, выходное напряжение всегда равно входному напряжению. Пожалуйста, Отрегулируйте потенциометр против часовой стрелки на 20 кругов или более. (Пусть потенциометр окажется на грудь, против часовой стрелки поверните повышенное значение).

2. Входное напряжение должно быть выше выходного напряжения 1,5 в или более

3. Для улучшения рассеивания тепла требуется высокий ток или Высокая мощность
