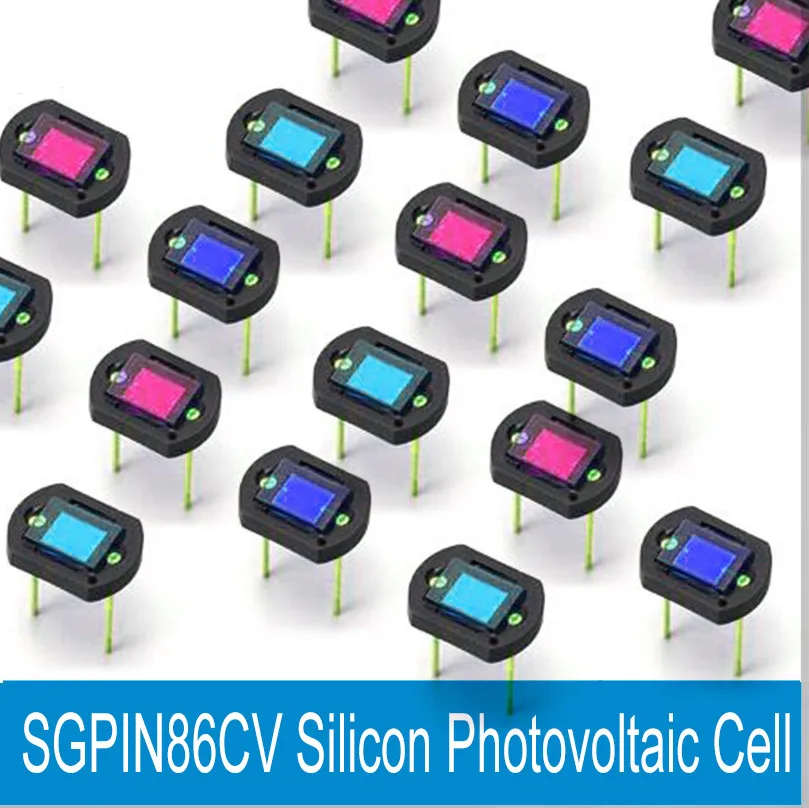

1 шт. SGPN86CV кремниевый фотоэлемент 3*3 мм фотоэлектрический детектор улучшенного
512,37 - 639,90 руб.
Новое поступление
Модуль MAX485 RS 485 TTL в RS485 MAX485CSA модуль преобразователя для продуктов интегральных
30,76 руб.

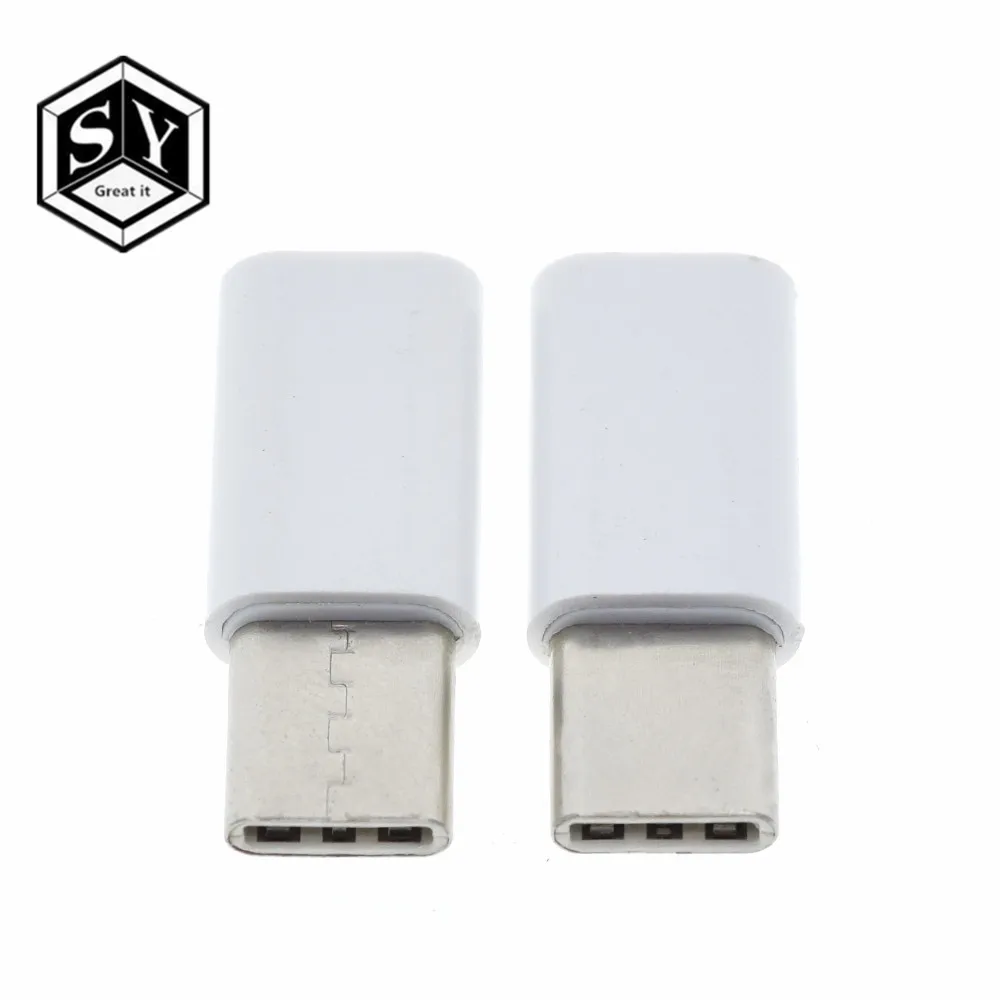

Мини конвертер с Micro Usb на Type C разъем адаптер для телефона поддержка зарядки
34,51 руб.
Зажим для колонки diymore 5 шт./лот 2 ряда 6 каналов зажим Разъем Push Release клеммы
42,76 руб.
ESP32 T щит Bit макетная плата совместима с ESP 32S Bluetooth WiFi модулем ESP32S|Интегральные
159,79 руб.
BLF574 BLF 574 / A 500 Вт до 600 50 в дБ LDMOS Мощный транзистор (б/у не новый) 1
6 989,34 руб.
3000 шт./лот = 1 Катушка SI2302DS A2SHB SI2302 SOT23 N канальный режим усиления полевой
2 618,10 руб.
SR15G SR15F SR15J SR15E SR18J SR18H SR17L I5 4200H I7 4702HQ 4702MQ 4700HQ 4750HQ 4850HQ 4700EQ трафарет|Интегральные схемы|
195,04 - 299,32 руб.
Amy Electronic Store
Магазина Amy Electronic Store работает с 17.07.2015. его рейтинг составлет 93.77 баллов из 100. В избранное добавили 2722 покупателя. Средний рейтинг торваров продавца 4.7 в продаже представленно 4901 наименований товаров, успешно доставлено 6713 заказов. 1235 покупателей оставили отзывы о продавце.
Характеристики

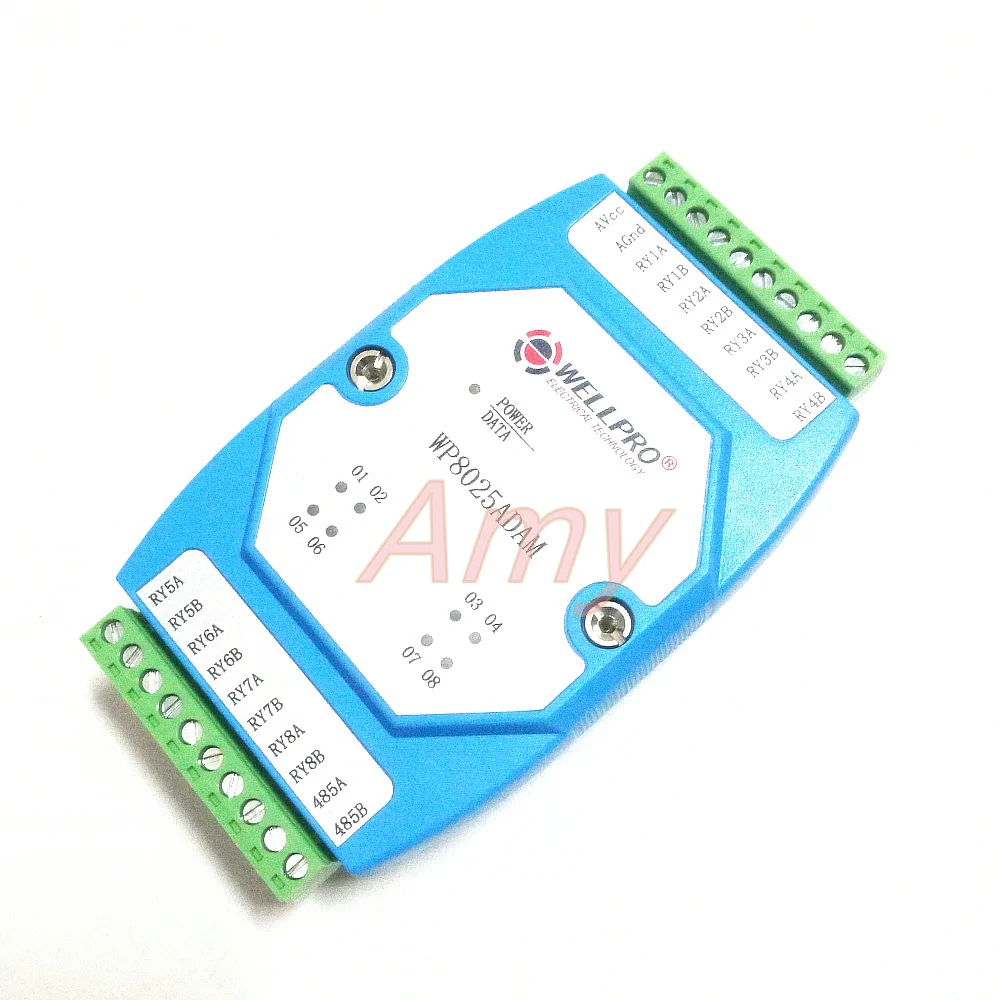

Модуль реле 8 дорог нормально открытый RS485 MODBUS связи|relay module|communication module |
История изменения цены
*Текущая стоимость 2 231,01 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Feb-23-2026 | 2833.91 руб. | 2890.36 руб. | 2861.5 руб. |
| Jan-23-2026 | 2298.41 руб. | 2344.82 руб. | 2321 руб. |
| Dec-23-2025 | 2789.53 руб. | 2845.99 руб. | 2817 руб. |
| Nov-23-2025 | 2766.49 руб. | 2821.55 руб. | 2793.5 руб. |
| Oct-23-2025 | 2209.82 руб. | 2253.16 руб. | 2231 руб. |
| Sep-23-2025 | 2722.5 руб. | 2776.9 руб. | 2749 руб. |
| Aug-23-2025 | 2700.89 руб. | 2754.11 руб. | 2727 руб. |
| Jul-23-2025 | 2677.2 руб. | 2731.33 руб. | 2704 руб. |
Описание товара
Бесплатная доставка
Прямые продажи от производителя,Импульсные продажи, пропустили!
Предоставление руководства по эксплуатации модуля и компьютерного программного обеспечения,Пожалуйста, свяжитесь с владельцем, чтобы получить информацию или после того, как покупатель следующий URL для загрузки
Shwellpro.com/down/html/?9.html
I. Обзор продукта
L 8Релейные выходы (SPST обычно открывается SPST-1?
L Использование RS485 MODBUS RTU стандартной связи, сети и конфигурации программного обеспечения может быть, PLC, сенсорный экран и другие промышленные
L Со светодиодами состояния связи и выхода
L Коммуникационная цепь lightning, защита от помех
L Получение сигнала и контроль могут быть широко использованы в промышленных полевых устройствах
L Обычная трехлетняя гарантия
Во-вторых, основные параметры
L Релейный выходКанал 8 (SPST)
L Контактная мощность реле 2A / 250VAC 2A / 30VDC
L Диапазон рабочих температур-20 ~ 70
L Внешний источник питания DC 9V ~ 30V /5W
L 1500VDC защита изоляции
L Стандартная установка на din-рейку или винтовое крепление
L Размеры 125 × 73 × 35 мм
В-третьих, определение интерфейса
AVcc | Внешний вход питания положительный терминал |
AGnd | Отрицательный внешний входной разъем питания |
RY1A | Первый релейный выход, нормально открытый контакт A |
RY1B | Первый релейный выход нормально открываются контакты B |
RY2A | Статьи 2 Релейные выходы нормально разомкнутый контакт с кем-либо |
RY2B | Статьи 2 Релейные выходы нормально разомкнутый контакты B |
RY3A | 3 релейных выхода, нормально открывающийся контакт A |
RY3B | 3 релейных выхода нормально открываются контакты B |
RY4A | Артикул 4 Релейные выходы нормально разомкнутый контакт с кем-либо |
RY4B | Артикул 4 Релейные выходы нормально разомкнутый контакты B |
RY5A | 5 релейный выход нормально открытый контакт A |
RY5B | 5 выходов реле нормально открытые контакты B |
RY6A | Статья 6 Релейные выходы нормально разомкнутый контакт с кем-либо |
RY6B | Статья 6 Релейные выходы нормально разомкнутый контакты B |
RY7A | 7 релейный выход нормально открытый контакт A |
RY7B | 7 выходов реле нормально открываются контакты B |
RY8A | Статья 8 Релейные выходы нормально разомкнутый контакт с кем-либо |
RY8B | Статья 8 Релейные выходы нормально разомкнутый контакты B |
485A | RS485Сигнал A + |
485B | RS485Сигнал в-режиме |
В-четвертых, схема приложения релейного выхода
Пятый, связь, инструкция
1?Описание параметров связи (заводской по умолчанию): 9600, N, 8,1
Параметры | Объяснение |
9600 | Скорость передачи данных |
N (Нетчетности) | Паритет |
8 | Скорость передачи информации в |
1 | Стоп-бит |
2, Реле выходного управления команды (s управления):
Отправка: 01 0F 00 00 00 08 01 A4FF 2E (кейсы с шестигранной головкой)
Данных | Байт | Описание данных | Обратите внимание |
01 | 1 | Адрес модуля | Диапазон адресов 01-FE |
0F | 1 | Функция код | 0F-Напишите множество катушек |
0000 | 2 | Адреса катушки (тип 0x) | 0000-Катушка начального адреса |
0008 | 2 | Напишите длина катушки | 0008-Напишите Восемь катушки |
01 | 1 | Запись данных байт | Ввиде горшка 01-Запись байта данных |
A4 | 2 | Запись данных | A4-Запись восьми выходов катушки |
FF2E | 2 | CRCКонтрольная | Все предыдущие данные CRC контрольная сумма |
Приём: 01 0F 00 00 00 08 54 0D (кейсы с шестигранной головкой)
Записанные данные «A4» преобразуются в бинарный номер «10100100», слева направо соответственно 8 релейный выходной сигнал состояние RY8-RY1, что RY8, RY6, RY3 с выходом, нет другого модуля выхода канала после получения правильной команды, Сделайте соответствующее действие в соответствии с командой и ответной командой обратно на хост, что указывает на успешную коммуникацию
3, Релейные команды управления выходом (одиночное управление):
Отправка: 01 05 00 00 FF 00 8C 3A (Чехлы/шестигранные)
Данных | Байт | Описание данных | Обратите внимание |
01 | 1 | Адрес модуля | Диапазон адресов 01-FE |
05 | 1 | Функция код | 05-Одновитковая катушка |
0000 | 2 | Адреса катушки (тип 0x) | 0000-Релейный выход (RY1) Адрес катушки 0001-Релейный выход (RY2) Адрес катушки 0002-Релейный выход (RY3) Адрес катушки 0003-Релейный выход (RY4) Адрес катушки 0004-Релейный выход (RY5) Адрес катушки 0005-Релейный выход (RY6) Адрес катушки 0006-Релейный выход (RY7) Адрес катушки 0007-Релейный выход (RY8) Адрес катушки |
FF00 | 2 | Запись данных | FF00-Катушка открытая, 0000-Катушка закрыта |
8C3A | 2 | CRCКонтрольная | Все предыдущие данные CRC контрольная сумма |
Прием: 01 05 00 00 FF 00 8C 3A (Чехлы/шестигранные)
После того, как модуль получит правильную команду, сделайте соответствующее действие в соответствии с командой и ответной командой обратно на хост, указав успешную коммуникацию
4, Релейная команда выходного состояния:
Отправка: 01 01 00 00 00 08 3D CC (Чехлы/шестигранные)
Данных | Байт | Описание данных | Обратите внимание |
01 | 1 | Адрес модуля |
