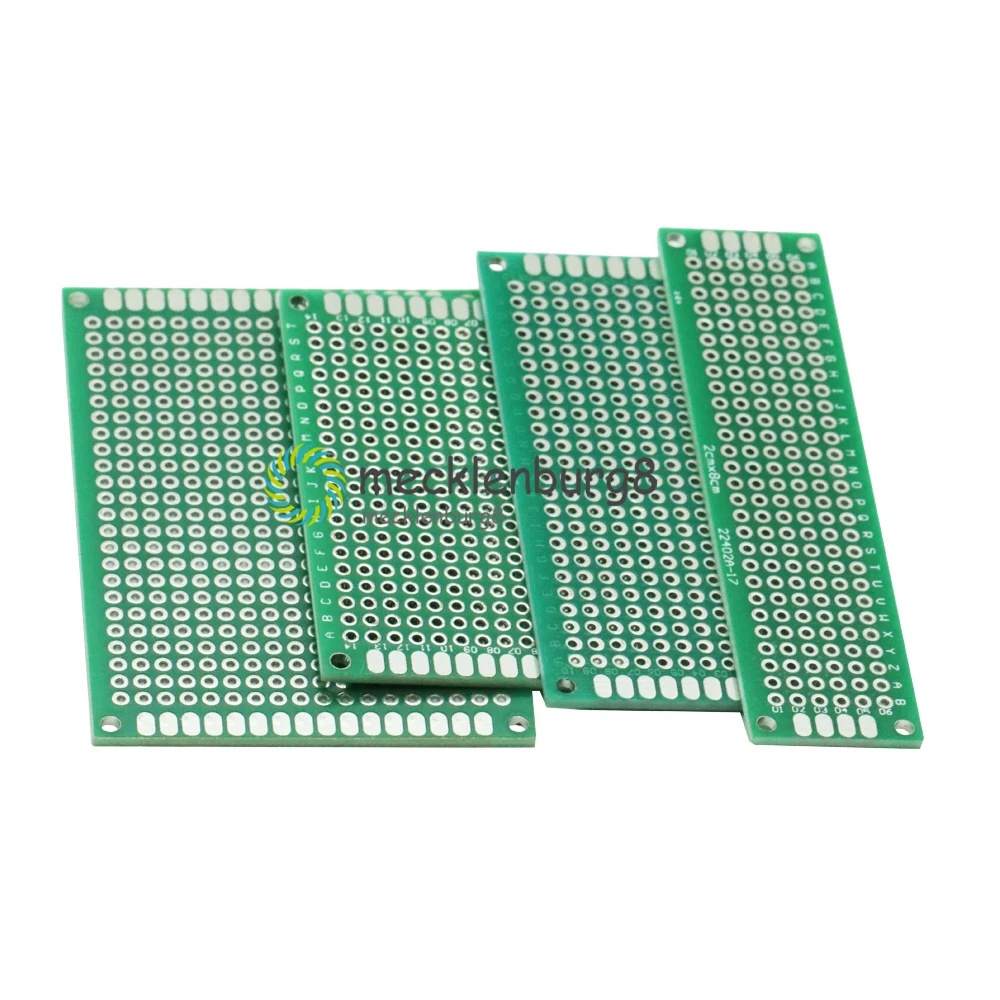

4 шт Двухсторонний Прототип PCB Луженая макетная плата 5x7 4x6 3x7 2x8 см каждый 1
34,17 руб.
Xunbeifang 100 шт. в партии оптовая продажа проводная сенсорная панель для Nintendo II|bar a|bar
15 816,55 руб.

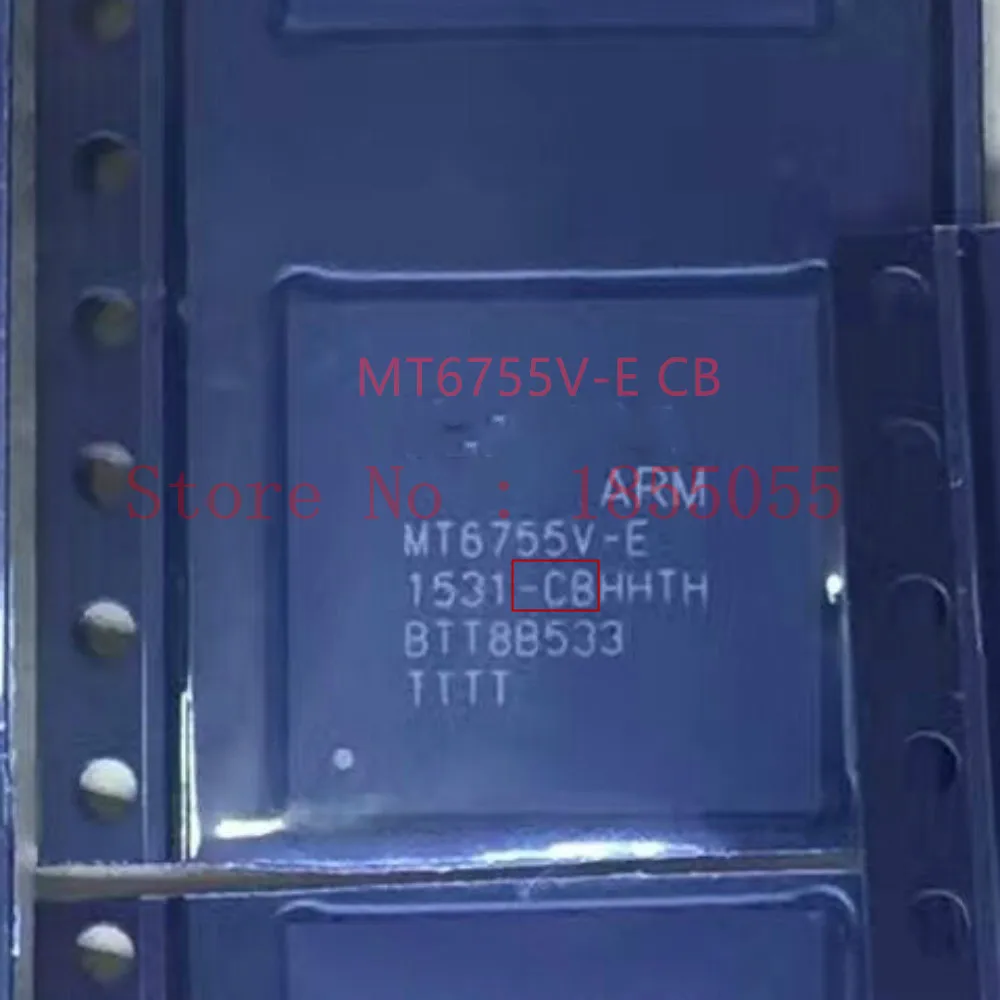

MT6755V E CB CMB WTB WT WMT6755V B CT MT6755 WL039 MT6735V HCP MT6750 TIN|Запасные части| |
104,00 руб.
5 шт./лот TSR 1 2450 TSR1 неизолированный преобразователь постоянного тока/постоянного
1 119,51 руб.
80 valuesX 50 шт. = 4000 0402 SMD резистор набор Ассорти 10ohm 1M Ом 5%|Запасные части| |
288,24 руб.
Для Xbox One Elite Game с серебряным покрытием Передняя заслонка Замена инструменты
257,03 руб.
100% оригинальный новый 50N06 TO 220 IRF50N06 MOS 50A 60V N|Запасные части| |
15,60 руб.
Характеристики

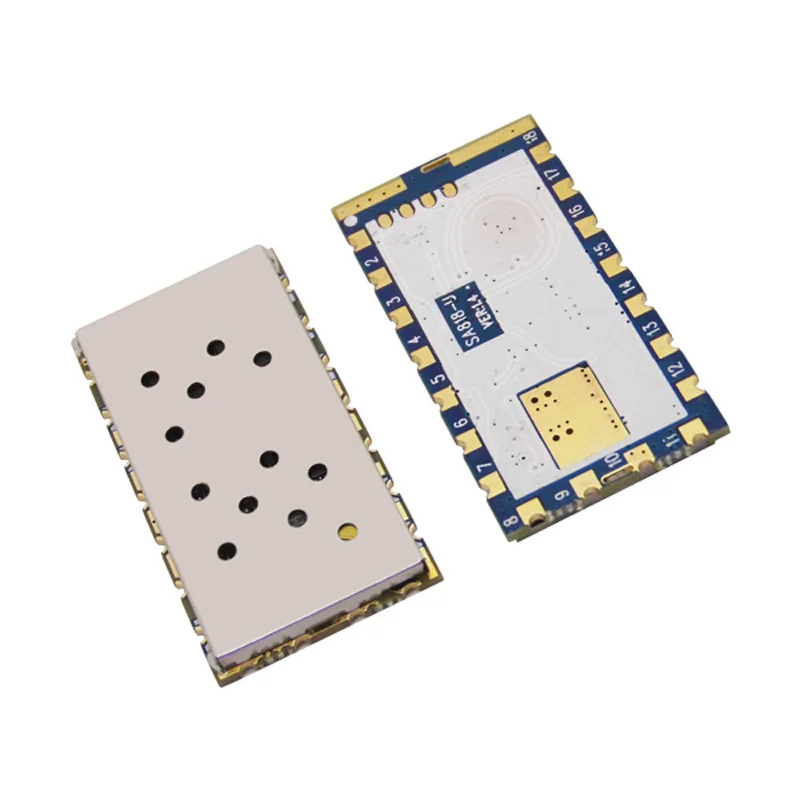

2 шт. SA818 U 124dBm UHF 400 480 МГц или УКВ 134 174 все в одном иди и болтай Walkie Talkie модуль с 1 ppm KDS
История изменения цены
*Текущая стоимость 1 210,89 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-21-2026 | 1440.16 руб. | 1512.96 руб. | 1476 руб. |
| Feb-21-2026 | 1428.0 руб. | 1499.14 руб. | 1463.5 руб. |
| Jan-21-2026 | 1198.81 руб. | 1258.14 руб. | 1228 руб. |
| Dec-21-2025 | 1404.54 руб. | 1474.30 руб. | 1439 руб. |
| Nov-21-2025 | 1222.1 руб. | 1283.43 руб. | 1252.5 руб. |
| Oct-21-2025 | 1379.65 руб. | 1448.94 руб. | 1413.5 руб. |
| Sep-21-2025 | 1367.67 руб. | 1435.52 руб. | 1401 руб. |
| Aug-21-2025 | 1355.34 руб. | 1423.35 руб. | 1389 руб. |
| Jul-21-2025 | 1343.38 руб. | 1410.6 руб. | 1376.5 руб. |
Описание товара
2 шт. SA818-U Высокочувствительный-124dBm все-в-одном Walkie Talkie модуль с 1 ppm KDS TCXO crystal2 шт. * SA818-U: диапазон УВЧ, 400 - 480 МГц(Чип RDA1846S)Обратите внимание: антенна не включена.Если вам нужна SA818-V: УКВ, 134-174 МГц, пожалуйста, оставьте нам массаж.
SA818Это недорогой и высокопроизводительный интегрированный модуль walkie talkie. Этот модуль 2-го поколения модуля walkie talkie и модернизированная версия SA808.SA818 поставляется со встроенным высокопроизводительным микроконтроллером, узким диапазоном радиочастотного трансивера и стандартным интерфейсом UART. Он прост в использовании. Пользователям нужно только добавить внешний аудио усилитель, микрофон и динамик, затем он становится профессиональной рация с выходом 1 Вт. (На открытой местности), он может легко достичь 3,5-5 км дальность связи. Благодаря упрощенному интерфейсу и сверхмалому размеру этот модуль широко используется в различных приложениях и удобно встроен в различные портативные устройства.
Есть два диапазона частот SA818: SA818-U и SA818-V. Разница только в частотном диапазоне. Другие одинаковые, включая размер модуля, интерфейс, протокол программного обеспечения и т. д. Диапазоны частот двух модулей:
SA818-U: U band, 400-480 МГц
SA818-V: полоса V, 134-174 МГц

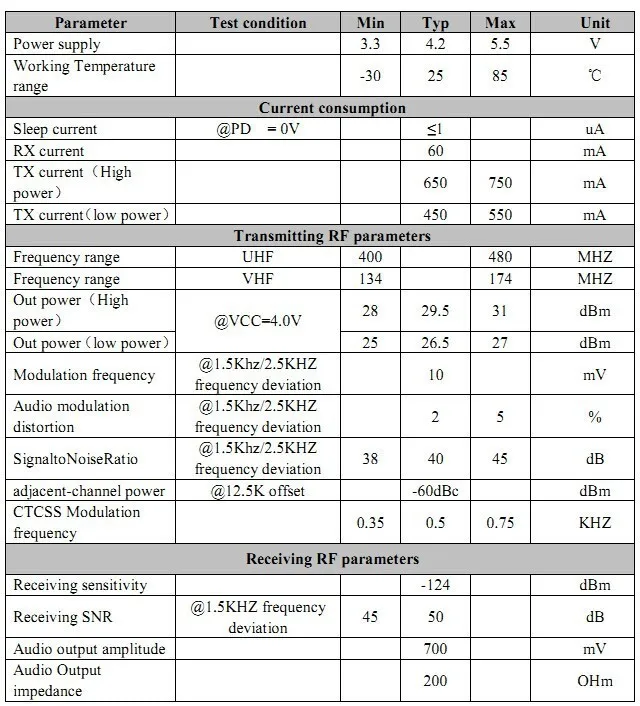

Характеристики:
Особенности
Частотный диапазон:
SA818-U : 400 ~ 480 МГц (УВЧ)
Частота Tx и Rx, Tx andRxCTCSS,CDCSS можно установить отдельно.
Ширина ремешка: 12,5/25 кГц
Выходная мощность до 1 Вт
Дальность передачи до 3,5 до 5 kminOpen зона
Чувствительность: - 124 дБм
Маленький размер
Встроенный EEPROM, данные остаются неизменными даже выключены
38 CTCSS
166 CDCSS
8 уровневый скворч
8 регулируемый объем
Высокая/низкая мощность опционально (500 МВт)-1 Вт
Широкий диапазон рабочего напряжения 3,3 до 5,5 V
1 ppm KDS TCXO кристалл
Маленькая рация
Невидимая Система внутренней связи
Спортивные товары
Строительство системы безопасности
Система аудио наблюдения

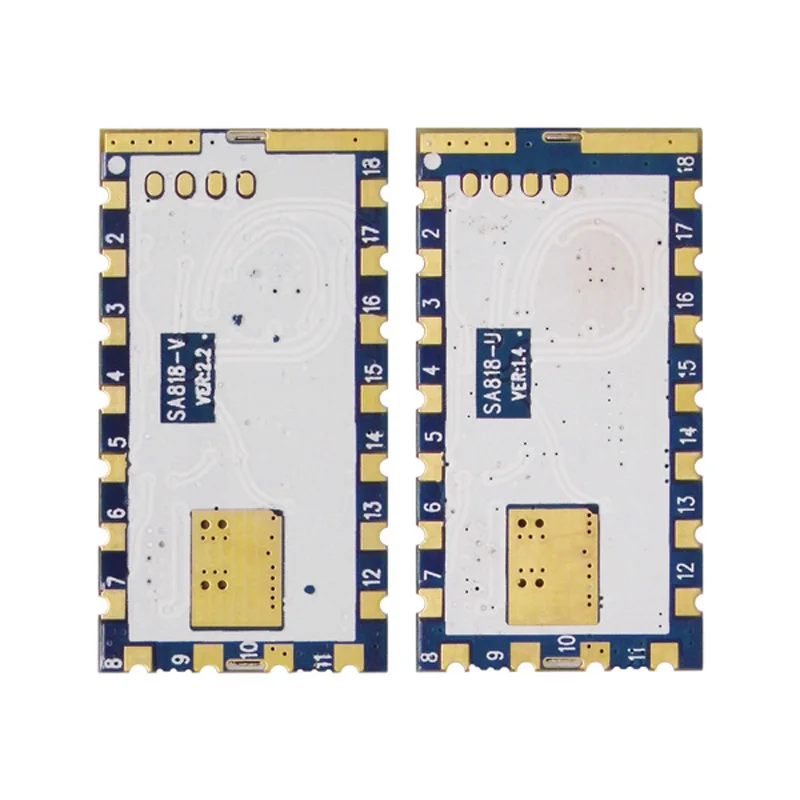

Примечание: SA818-U такой же внешний вид, как SA818-V, только две разных версии в соответствии с частотным диапазоном.

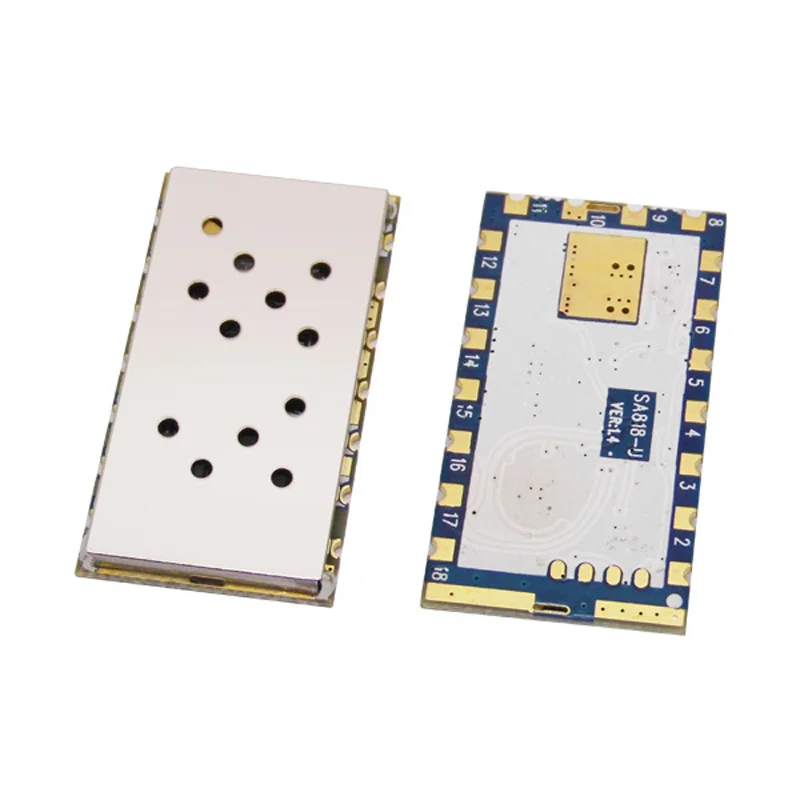

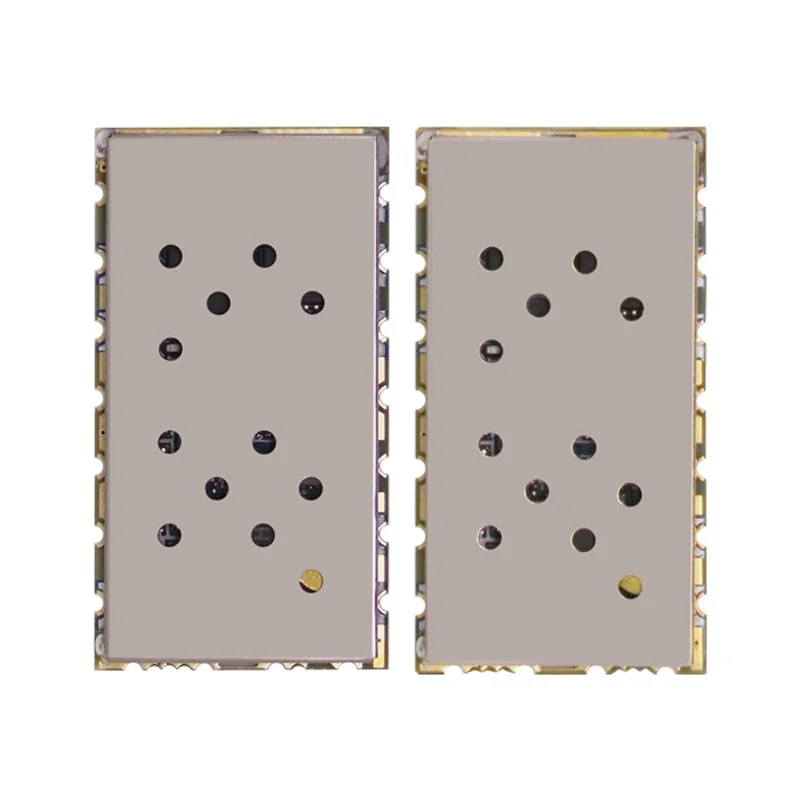

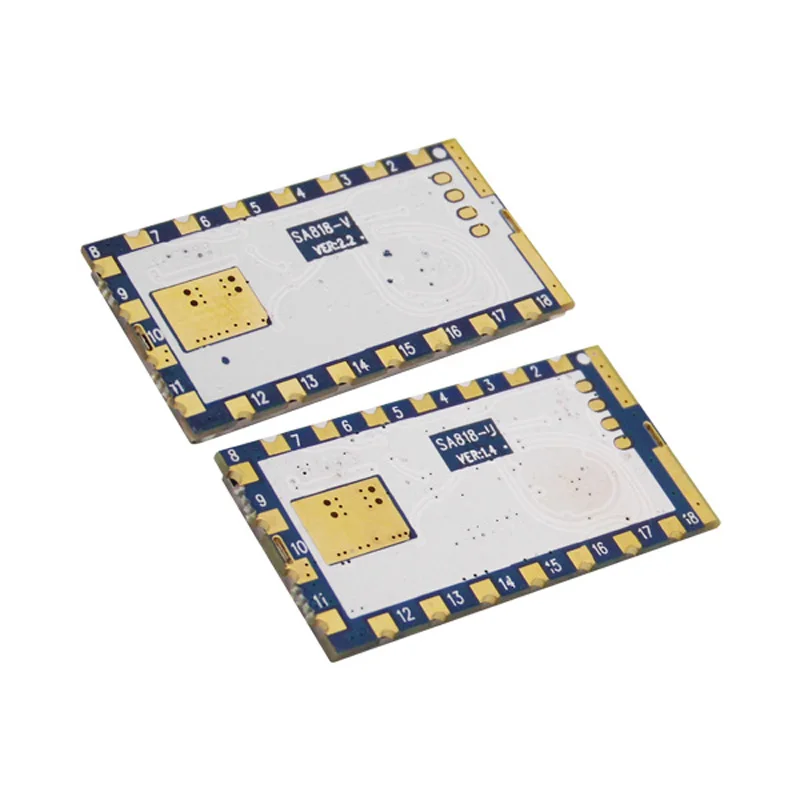

Демонстрация товара
Схема внутреннего блока
Схема
Определение штифта
Контактный номер. | Контактное имя | Состояние ввода/вывода | Описание |
1. | Включение аудио | О | Подключен к аудиоусилителю мощности. Когда модуль работает, он может автоматически управлять дополнительным аудио усилителем, он будет выводить низкий уровень, чтобы включить усилитель и высокий уровень, чтобы выключить усилитель. |
2. | NC | Не connceted | |
3. | AF_OUT | Аудиовыход | |
4. | NC | Не connceted | |
5 | ПТТ | I | Модуль ввода, передачи/приема управления, "0" заставить модуль войти в штат Техас; И "1" в состояние Rx |
6 | PD | I | Управление отключением питания, "0" для режима отключения питания; "1" для нормальной работы |
7 | Ч/л | I | Высокая/низкая выходная мощность управления; Оставить открытым для высокой выходной мощности, низкий уровень до низкой выходной мощности. (Пожалуйста, обратите внимание: Этот pin не может быть подключен к VDD или высокий уровень cmos выход) |
8 | VDD | Положительная Мощность подключения | |
9 | GND | Заземление | |
10 | GND | Заземление | |
11 | NC | Не connceted | |
12 | Муравей | Подключение 50 Ом антенны | |
13,14,15 | NC | Не connceted | |
16 | RXD | I | RXD модуля и подключение к внешнему TXD |
17 | TXD | О | TXD модуля и подключение к внешнему RXD |
18 | MIC_IN | Микрофон или линейный вход |
Механические Размеры
Коммуникационный прототип:
Модуль SA818 Обеспечивает стандартный интерфейс Uart для пользователей для настройки параметров. Он очень прост в использовании. Для получения подробной информации свяжитесь с соответствующим инженером по продажам для получения помощи.
Приложение:
Как проверить и настроить SA818 walkie talkie модуль?
У нас есть демонстрационная плата (которая требует от покупателя покупки в нашем магазине) для клиентов для отладки программного обеспечения, тестирования всех функций и измерения расстояния. На рисунке показано, как показано ниже:
Пользователь может задать соответствующие параметры через кнопки:
Частота Tx: 400 ~ 480 МГц
Частота Rx: 400 ~ 480 МГц
Пропускная способность канала: 12,5 Кгц/25 кГц
CTCSS:0 ~ 38
CDCSS: 0 -- 166
Приседание: 0 ~ 8
Объем: 1 ~ 8
Кнопка работы:
[Набор] Кнопка
Нажмите, чтобы войти в режим настройки.
[Вверх/вниз] Кнопка
В режиме настройки нажмите, чтобы увеличить/Уменьшить элемент настройки.
Кнопка [PTT]
Если нет в режиме настройки, нажмите, чтобы поговорить (режим прослушивания при выпуске)
[Высокий/Низкий] скользящий переключатель
Переключение на высокую/низкую выходную мощность
Примечание: с внутренней вспышкой данных все параметры настройки сохранены и остаются неизменными даже при отключении питания.

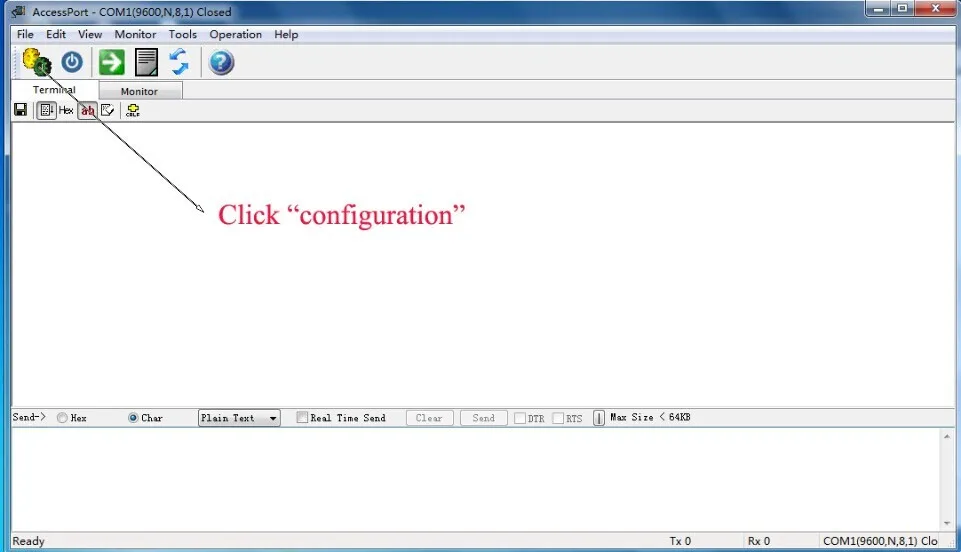

Для настройки параметров, пожалуйста, выполните следующие действия: (здесь мы делаем нашу TTL USB плату моста в качестве примера)
1. Загрузите ассистент последовательной отладки с нашего сайта (не Aliexpress, пожалуйста, свяжитесь с центром продаж для страницы загрузки и пароля)

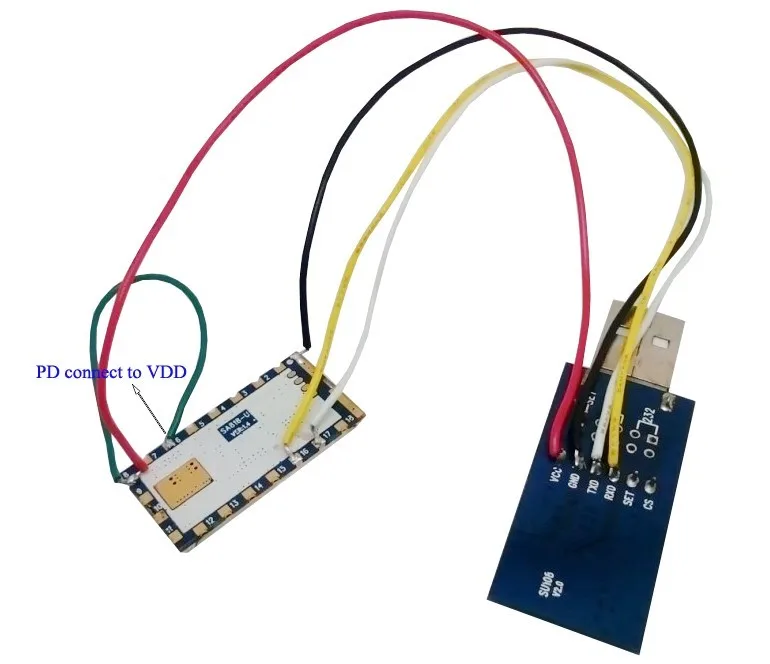

2. Подключите модуль к плате USB bridge
3. Узнайте правильный COM на вашем ПК

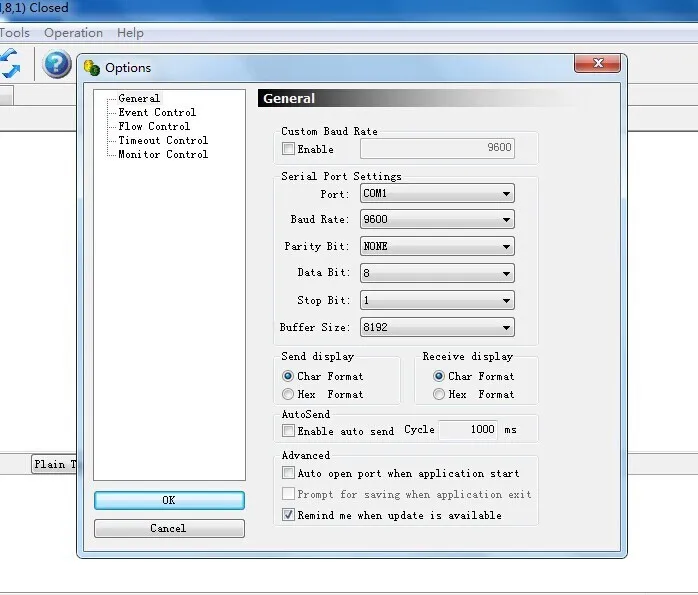

4. Откройте аксессуары

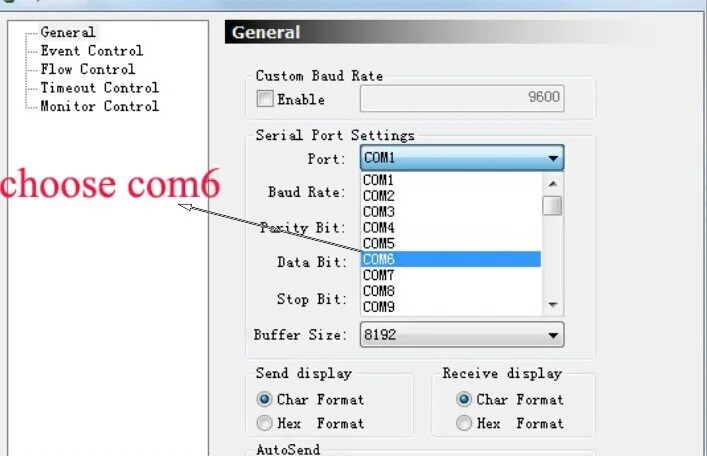

5. Выберите COM так же, как ваш ПК, ниже приведен пример, выбран COM6
6. Нажмите "ОК"
7. Введите команды
8. В верхней части окна будет показан результат, который вы только что отправили
9. Другие, пожалуйста, обратитесь к нашему руководству по программированию SA818 (свяжитесь с центром продаж, чтобы получить его)
Наша компания занимается исследованием, разработкой, производством и продажей продуктов IOT (Интернет вещей). Мы посвятили себя поставке хороших радиочастотных модулей, модулей walkie talkie и интегрированных цифровых сенсорных модулей. Между тем, ODM и OEM проекты приветствуются. С более чем для детей 10 лет опыт разработки продукции в РФ и датчики, мы заработали хорошую репутацию среди наших клиентов.
Доставка
1. Товары будут отправлены в течение 3-5 дней после получения полной оплаты.
2. Мы не гарантируем время доставки на все международные поставки из-за различий в сроках таможенного оформления в отдельных странах, что может повлиять на то, как быстро ваш продукт проверяется.
3. Если вы не получили товар в течение 60 рабочих дней (10 недель), пожалуйста, свяжитесь с нами, чтобы изучить чехол.
4. Обратите внимание, что покупатели несут ответственность за все дополнительные таможенные сборы, брокерские сборы, пошлины и налоги на импорт в вашу страну. Эти дополнительные расходы могут быть предъявлены вам к оплате при доставке. Мы не возмещаем стоимость доставки за отклоненные поставки.
Мы можем предоставить EMS, DHL, Fedex, TNT China Register Post Air Mail и т. Д.
* Бесплатная доставка в нашем магазине в основном осуществляется авиапочтой Китая.
* Если вам нужна быстрая доставка, как DHL или другие, вам потребуется дополнительная оплата, пожалуйста, свяжитесь с продавцом, чтобы оценить цену.
С тремя защитой
* Полиэтиленовый пакет для покрытия
* Пузырчатый мешок для защиты
* Наконец, желтая коробка для доставки
1. Мы ценим ваш заказ и делаем все возможное, чтобы служить вам.
2. Мы предлагаем мгновенную политику возврата в течение 7 дней (7 дней после получения товаров).
3. Возвращенный товар должен быть в первоначальном состоянии.
4. Мы можем вернуть Ваши деньги без стоимости доставки.
2. Если у вас есть какие-либо проблемы с нашими товарами или услугами, пожалуйста, не стесняйтесь связаться с нами, прежде чем оставить отрицательный отзывы. Мы сделаем все возможное, чтобы решить любые проблемы и предоставить Вам лучшее обслуживание клиентов.
3. По любым вопросам, пожалуйста, свяжитесь с нами через emai l или через TradeManager.
Время доставки1. Заказ образца: 1-3 дня2. Обычный заказ: 3-7 дней3. Заказ OEM: 7-15 дней4. Проект ODM: время разработки составляет около 1 месяца после подтверждения всех деталей.Гарантия1.100% тест низкий чем 0.05% бракованный тариф2. Бесплатная техническая поддержкаМинимальная партия1. Заказ образца: 2 шт/пара2. Заказ OEM: более 1000 шт.Послепродажное обслуживание1. Дайте замену, если есть вопрос качества части в будущем заказе2. Оцените таможенный риск и выберите самую безопасную транспортную компанию в разный период3.Fllow статус время от времени до того, как товары прибудут в руки клиента4. Гарантия NiceRF не распространяется на товары, приобретенные через вечерние verdors
А) Почему модуль не может правильно общаться?1) Проверьте, установлен ли диапазон, канал, скорость, идентификатор сети одинаковый;2) Проверьте, есть ли Ошибка подключения питания;3) Проверьте, включен ли модуль (CS high);4) Проверьте правильность подключения антенны;5) Проверьте, поврежден ли модуль.Б) Почему расстояние передачи не так далеко, как должно быть?1) пульсация источника питания слишком большая;2) типы антенн не совпадают или не установлены должным образом;3) Окружающая среда является жестким, сильным источником помех;4) окружающие коканальные помехи;В) Почему получение данных неверно?1) неправильные настройки параметров;2) интерфейс данных модуля плохой.D) Почему я должен использовать антенны?
Антенна важна для связи. Для этого модуля спиральный сопротивление составляет 50 Ом. У нас есть много видов антенн для выбора клиента, пожалуйста, свяжитесь с соответствующим инженером по продажам для помощи или найдите антенну на нашем веб-сайте.
Е) какой тип платы USB моста я должен использовать?
Usb-мост полезен клиентам для настройки параметров и просто для тестирования связи с ПК.
