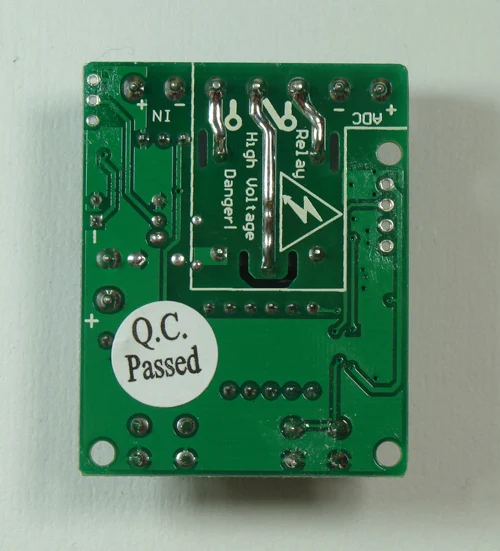

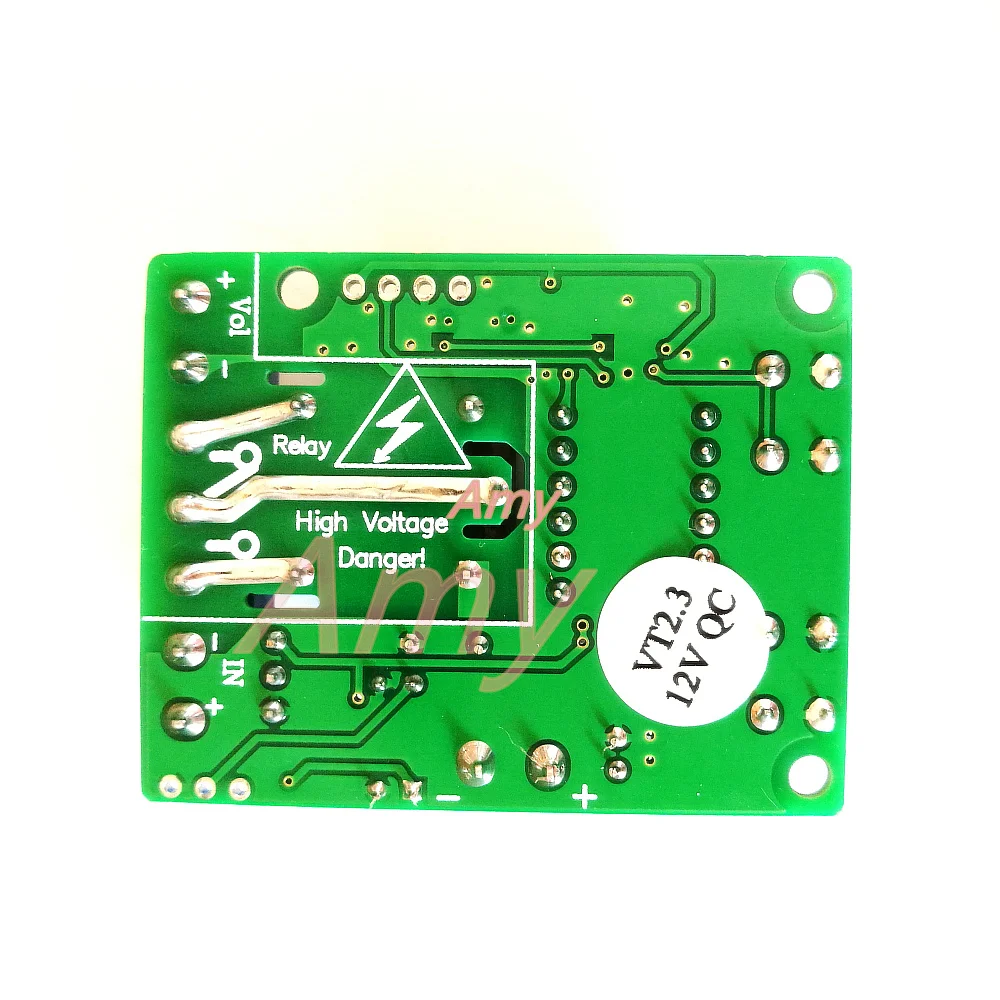

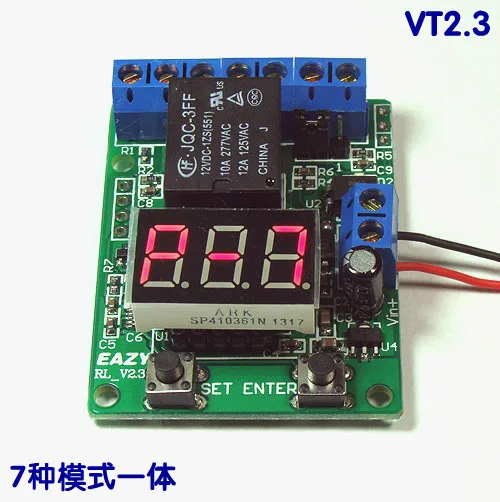

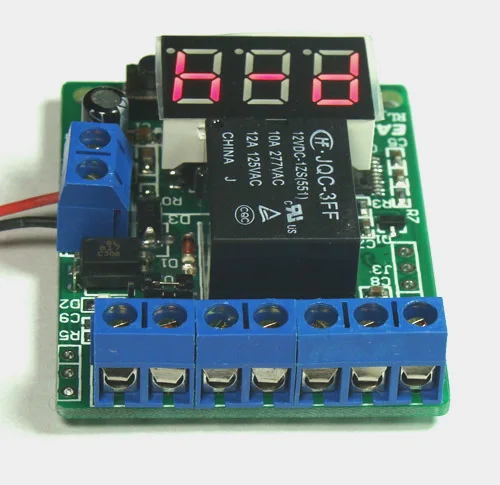

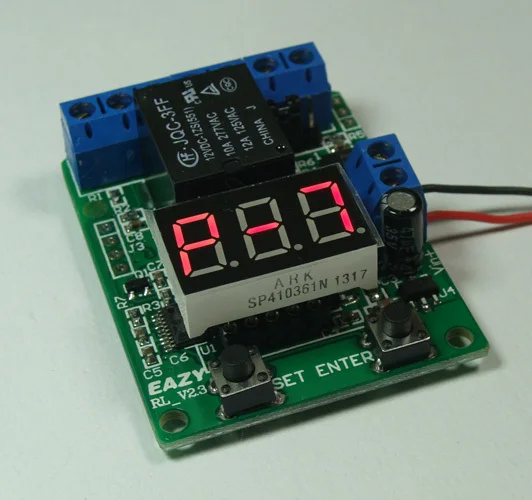

Контрольный таймер обнаружения напряжения/Реле переключения задержки/плата

Контрольный таймер обнаружения напряжения/Реле переключения задержки/плата

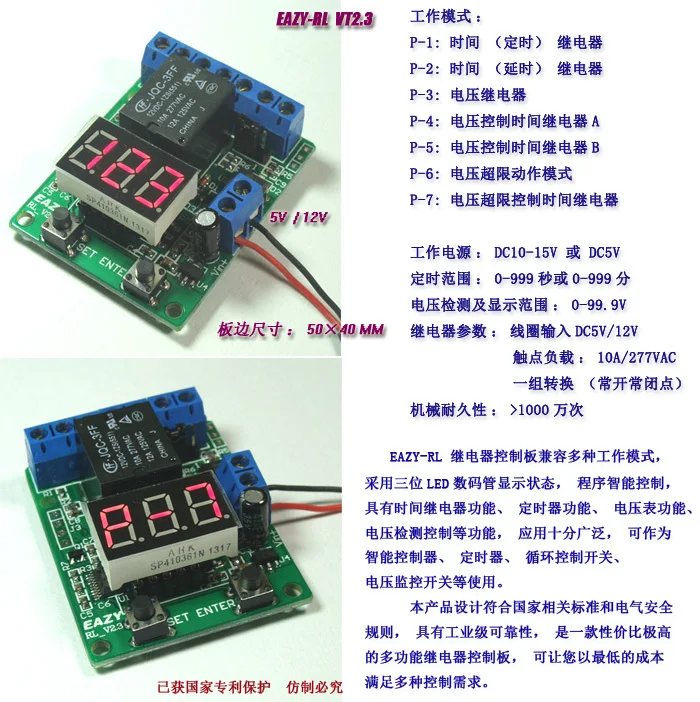

Несколько режимов работы для пользователя можно установить многофункциональную машину:

P-1: реле времени (синхронизации)
P-2: реле времени (задержки)
P-3: Напряжение реле
P-4: реле управления напряжением A (начальный выпуск)
P-5: реле управления напряжением B(Первоначальный тяга)
P-6: режим ограничения перенапряжения
P-7: реле контроля перегрузки напряжения
P-8: автоматически закрывается цифровой

Пожалуйста, прочитайте инструкции, прежде чем использовать проводку снова! Работа продукта и есть некоторые основные электрические проводки, необходимые и способные!

Доставка по умолчанию-версия DC12V, источник питания DC10-16V.

Брошюра заземленияАдрес: Pan.baidu.com/s/1pJsMqF5

Руководство пользователя для контроллера VT 2,3: Pan.baidu.com/s/1gd9sugb

Пользователь «сделай сам», пожалуйста, прочитайте особенности и параметры ребенка, чтобы узнать, подходит ли вам.

Если только для разрядки батареи, выбор версии Ресторан V3, одиночный режим контроля напряжения, версия V3 с функциями синхронизации разряда: v3.

Диапазон обнаружения и отображения вольтметра: постоянный ток 0 ~ 99,9 В

Источник питания: DC 10V ~ 16V (с 12V реле) или DC5V / DC24 (с 5V / 24 реле)

Рабочие параметры:

• Реле катушки вход DC12V (опционально DC5V или DC24V)
• Набор конвертации (обычно открытый нормально закрытый)
• Контактная нагрузка:Связаться с10A / 277VAC, DC-10A / 30VDC(Обратите внимание, что максимальная нагрузка постоянного тока 30VDC 10A)
• Контактное сопротивление: ≤ 100mΩ (1A-6VDC)
• Механическая прочность:> 10 миллионов раз
• Электрическая прочность:> 100000 раз (10A-250VAC)
• Ток холостого хода: 15 мА/12 ВМаленький цифровой закрытого типа6mA / 12VИ реле своевременно45mA / 12V
• Рабочая температура: -40 ~ 85
• Параметры настройки режима можно выключить, чтобы сохранить питание и продолжить выполнение последнего режима.
• Модуль цифрового управления гнездом, может быть непосредственно удален.
• Детектор напряжения может быть установлен для коррекции (-0,3 V ~ 0,3 V)
• Он имеет мощность для автоматического запуска функции таймера(Короткий внешний переключатель входного терминала)
• Время или время задержки, время выполнения может быть произвольно установлено, также может быть один цикл выполнения выполняется несколько раз
• P-1, режим P-2 может быть внешним импульсным сигналом (кромкой) или переключением на реле времени
• Детектор напряжения может управлять реле времени задержки действия
• УВосстановление заводских настроек(Удерживающий набор + Клавиша ввода, а затем включение)

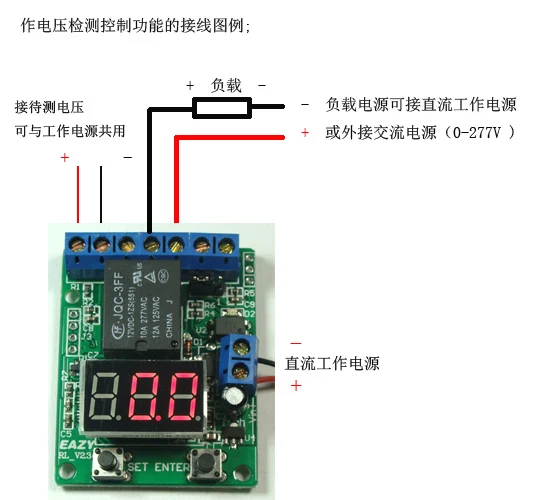

Контакты реле загружают три контакта (набор преобразования): общая точка, нормально замкнутая, нормально открытая,Когда реле не заряжено, релейное реле высвобождается, общая точка и нормально закрытый включается, когда катушка реле заряжено, будут подключены общие и нормально открытые точки. Релейный контакт эквивалентен переключателю, проводка должна быть соединена последовательно в нагрузке цепи источника питания, а не в подключении короткого замыкания.

Контактный максимальный ток 10A (AC 277V DC 30V),Нагрузка 30 В постоянного тока выше требует внешнего твердотельного реле.Напряжение постоянного тока 50 в обнаружено выше, пожалуйста, свяжитесь со службой поддержки клиентов.

Детская версия EAZY-RL-VT, с ресторанным EAZY-RL-V версия разницы в следующей таблице:

EAZY-RL-V версия, пожалуйста, снимайте: abcde@alibaba.com

P-1 реле времени (синхронизации)

Реле времени или реле времени для использования, диапазон времени: 0-999 секунд или 0-999 минут, переключатель;

P-1 Модель-это возможность оттягивать и снимать, P-2 модель является первой задержкойОсвобожденоЗатем потяните, P-1, P-2 режим может быть независимо использован в качестве времени задержки реле время цикла, может использоваться как P-4, P-5, параметр задержки P-7 режим для контроля напряжения.

Выполнение петли:

К тому времени, когда режим реле, пользователь может установить реле pull-time T1 и время выпуска T2, T1 установлен в три секунды, например, T2-в семь секунд, затем Запуск реле будет сначала выполнять три секунды, затем тянуть время 7 секунд выпуска, и так далее.

Когда вы устанавливаете время T1 и T2, система будет работать вниз, чтобы сохранить установленное значение, в следующий раз, когда вы заработаете режим P-1, будет автоматически загружено время T1, чтобы дождаться начала работы. Нажмите ENTER, чтобы начать.

После короткого нажатия Установите значение времени T1 и T2, а затем нажмите кнопку SET, чтобы установить количество циклов выполнения, максимум 999 раз. Число устанавливается на 0 бесконечное выполнение петли. Когда таймер работает, нажмите кнопку SET в течение трех секунд с помощью отображения значения времени, чтобы подсчитать количество циклов.

Одноразового выполнения синхронизации:

Если установлен только T1 (время тяги), T2 (время выпуска) 0, реле приурочено к времени работы через T1, чтобы остановить, без циклической работы, на этот раз можно использовать как таймер, время T1 для завершения, реле выпущено, нажмите клавишу ВВОД В это время, Система перезапускает Таймер до времени T1.

Если T1 (pull time) установлен в 0, реле было в высвобожденном состоянии (не начинает работать нормально закрыто, подключено к нормально открывающимся точкам).

P-1 модель может использоваться для загрузки компьютера, например, вы установите таймер реле 2 секунды, затем внешние входы выключили электрическую панель, когда реле будет выполнять таймер 2 секунды перед отключением, никаких действий.

P-2 режим после задержки включения питания, затем потяните реле.

P-2Время (задержка) релейный режим

Режим «P-2» и режим «P-1» точно такие же, просто противоположное действие реле, которое впервые входило в релейное реле времени T1, повторно входило реле времени T2. Например, вы устанавливаете время релейного релиза T1 3 секунды, время вытягивания T2-7 секунд, затем Запуск реле будет отложен на три секунды (удержание релиза), затем вытяните семь секунд времени, И так далее, если вы устанавливаете количество циклов, то после окончания цикла, Релизы реле.

«P-1», в режиме «P-2», через внешний переключатель/импульсный входной интерфейс, может контролировать время запуска или остановки реле. Таймер работает, Вход внешнего переключателя не повлияет на регулярную работу, чтобы определить в конце, он начнет снова, когда таймер имеет входной сигнал внешнего переключателя.

Если вы переключаетесь на активный импульсный сигнал для запуска реле таймера пуска, требуется внешний импульсный сигнал, повышающий край (от низкого до высокого 5 0 В~12 В), если входной уровень остается неизменным (или переключатель не работает), не запускает таймер.

P-3 Режим реле напряжения

В режиме реле напряжения пользователь может установить предельное значение верхнего контроля, когда обнаруженное напряжение превышает верхний предел реле, пока напряжение не упадет ниже нижнего предельного значения реле не будет выпущено снова, эта функция используется для мониторинга напряжения, разрядки батареи, А также использовать в качестве DC вольтметр переменного тока, вольтметр светодиодный цифровой дисплей Диапазон: DC 0-99,9 V, погрешность ± 0,1 V.

Напряжение источника питания может обнаруживать общее, но должно обеспечить диапазон рабочего напряжения 10-16 В (5 В Рабочая мощность версии 5-9 в),Отрицательное Примечание напряжение обнаружения является отрицательным и источник питания общего наземного общения.

В этом режиме нажмите клавишу SET для ввода верхнего предельного напряжения, предельного напряжения, состояния калибровки напряжения, продукт является фабричной калибровкой точности напряжения, вам нужно настроить в соответствии со своими напряжение коррекции-0,3 ~ + 0,3 V, по умолчанию коррекции 0.

Нажмите кнопку SET в течение трех секунд после выхода, состояние реле отрицается, обнаруженное напряжение превышает верхний предел релейного выхода, напряжение обнаружения ниже нижнего предела реле.

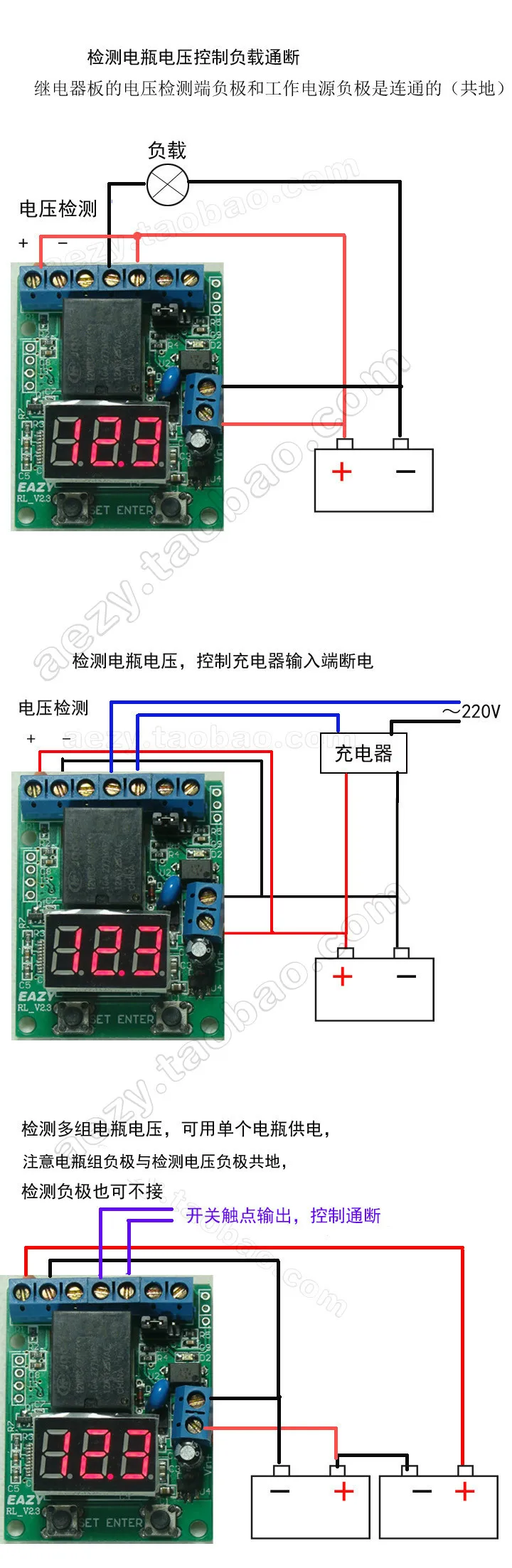

Режим P-3 может использоваться в качестве контроля напряжения батареи, заряда батареи и функции разряда, серии реле высокой мощности с нагрузкой, такой как цементное сопротивление, используется для разряда батареи, когда Обнаружение напряжения батареи в режиме реального времени падает ниже установленного лимита, реле управления нагрузкой автоматически отключено. По заводским настройкам по умолчанию, лимит устанавливается на напряжение-управляемый постоянный ток 11,0 V ~ 10,5 V. Схема подключения показывает нижнюю часть этой страницы.

Реле напряжения (таблица контроля напряжения) демонстрационное видео;Tudou.com/programs/view/yXPVSZ-X2bQ/

P-4, P-5 реле управления напряжением

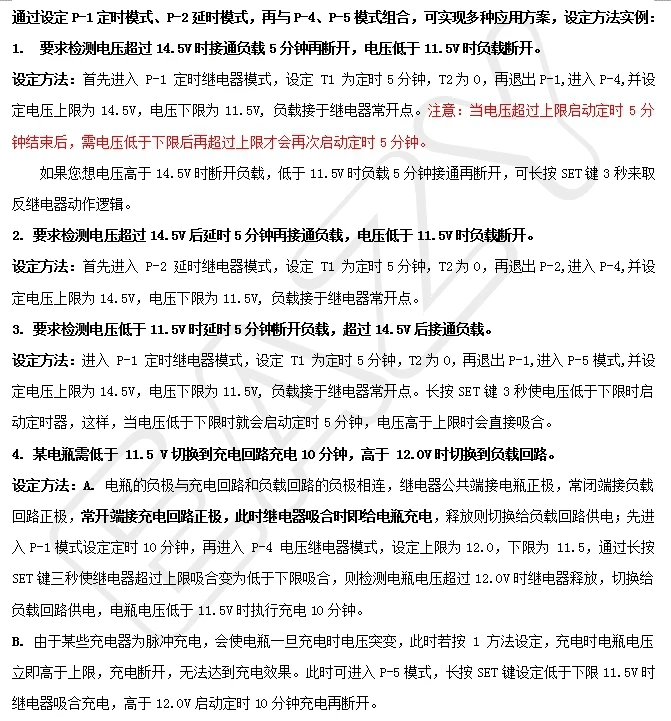

Режим «P-4», «P-5»-это «Режим реле таймера» и «Режим реле напряжения», комбинация или «Режим реле задержки» и «Режим реле напряжения».

Когда вы устанавливаете рабочие параметры таймера, а затем входите в режим «P-4» или «P-5», вы можете обнаружить напряжение для управления запуском или остановкой таймера. При нажатии кнопки release SET в течение трех секунд выбираемое напряжение превышает верхний предел для запуска таймера, или напряжение ниже нижнего предела для запуска таймера.

В режиме P-4, когда верхний предел установлен для запуска таймера, превышает напряжение ниже, реле напряжения остается выпущенным (обычно открытое отключено, нормально закрыто). И наоборот, когда напряжение устанавливается ниже нижнего предела для запуска таймера, то напряжение будет выше, чем предельное реле будет выпущено.P-5 режим с единственным отличием: В режиме P-5 при включении таймера, когда напряжение превышает верхний предел ниже нижнего напряжения, реле предельного напряжения будет заряжено, и установите ниже нижнего предела напряжения, запустите таймер, затем напряжение выше, чем ограничительное реле будет тянуть. В простых терминах, который находится под P-4 режимом для реле для выхода исходного состояния, и P-5 реле режима первоначально заряжено.

Таймер запускается, вы можете нажать клавишу ВВОД для просмотра времени обратного отсчета.

P-6 режим перегрузки напряжения (защита от перенапряжения)

В режиме P-6 может быть установлен для обнаружения сброса напряжения в верхних и нижних пределах, превышение верхнего диапазона реле, нажмите и отпустите кнопку набора в течение трех секунд, может быть переключен на напряжение в верхней и нижней границах Вытяните предел. (P-3-это односторонняя работа при низком напряжении, а P-6-Двусторонняя работа).

Этот режим может использоваться как предохранение от перенапряжения, например: верхний предел 14,0 в предел напряжения 11,5 V, превышает верхний или нижний предел реле выпускаются, напряжение между реле 11,5-14,0 V, пользователи могут быть вP-1Настройка времени режима, например, 10 секунд, а затем ВойтиP-7Когда модель, что напряжение превышает верхний и нижний пределы, задержка 10 секунд (напряжение в режиме ожидания) будет отключена.

P-7 реле контроля перегрузки напряжения(Защита от перенапряжения плюс задержка)

В режиме P-7 может быть установлен для обнаружения напряжения на реле остается в более низком диапазоне отпускания, напряжение превышает верхний и нижний лимиты запуска реле времени. (P-4, P-5 каждый тестовый режим может быть установлен для превышения верхнего предела только запускает таймер, или ниже нижнего предела установлен для запуска таймера, режим P-7 может быть установлен для каждого обнаружения превышает верхний предел и более низкие таймеры запускаются в нижний предел таймера) Выполнено реле Выпущено (набор таймера для вытягивания ~ сброса бесконечной петли всегда будет выполнен только тогда, когда обнаруженное напряжение находится в пределах верхнего и нижнего пределов остановится), нажмите на кнопку «SET» и удерживайте кнопку «three s release», чтобы напряжение было в пределах верхнего и нижнего пределов.

Например: потребность в обнаружении напряжения превышает верхний предел и ниже нижнего предела задерживается на 10 секунд (или 10 минут), прежде чем тянуть реле сначала войти в режим P-2 время установки 10 секунд(Или 10 минут), Затем введите верхний и нижний лимиты, которые могут быть установлены в модели обнаружения напряжения P-7.

P-8 Настройка цифрового автоотключения

Режим P-8 используется для установки цифрового автоматического выключения (от 0 до 9 минут, 0 всегда включен) чтобы уменьшить питание контроллера, выключено, когда цифровой Минимальный ток в режиме ожидания 6 мА/12 В. Каждый режим может быть выключен на цифровом дисплее только близко, реле не будет зависеть.

Часть демо-видео:

Режим P-1 и P-3, реле времени (синхронизации) и реле управления напряжением:

Tudou.com/programs/view/voE9alJ_He8/

Реле напряжения (таблица контроля напряжения)Tudou.com/programs/view/yXPVSZ-X2bQ/
