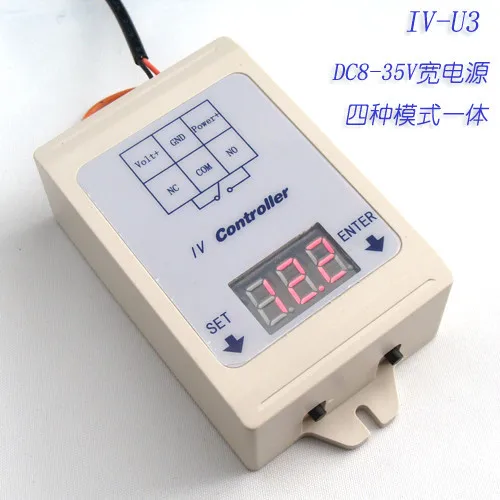

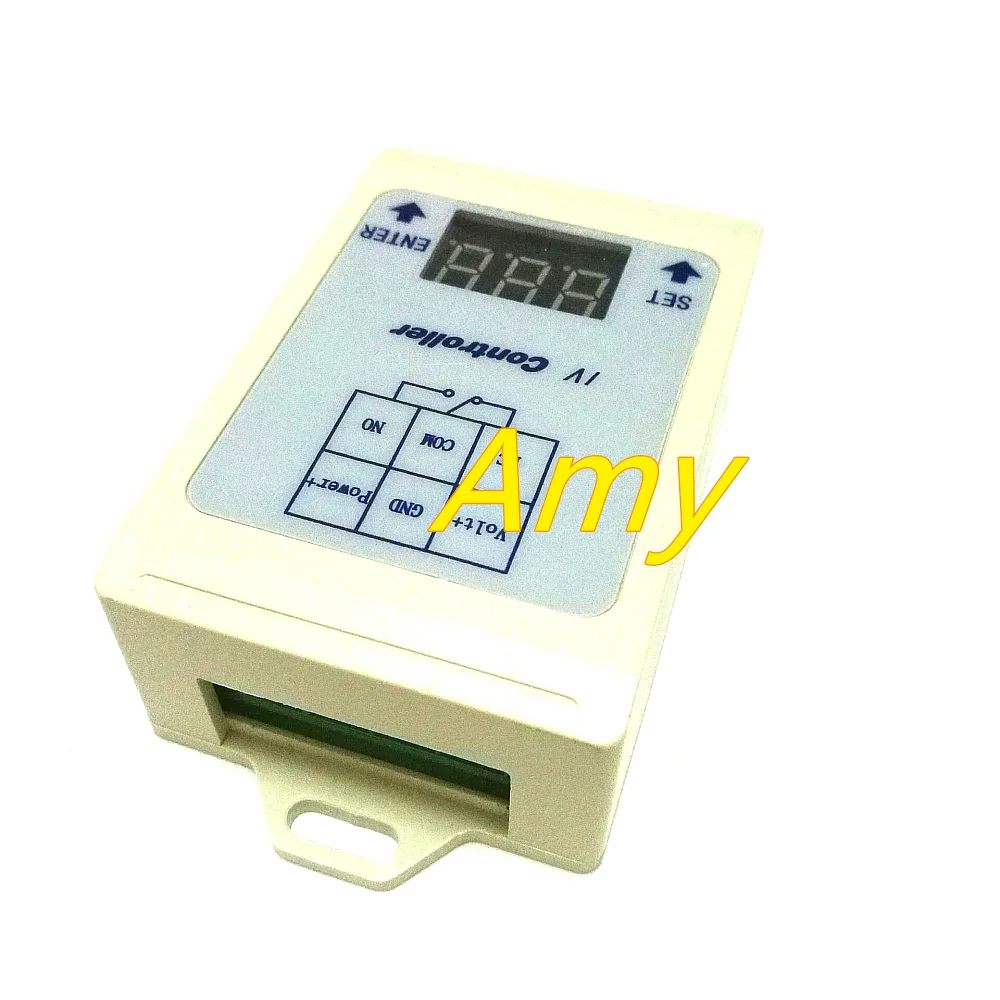

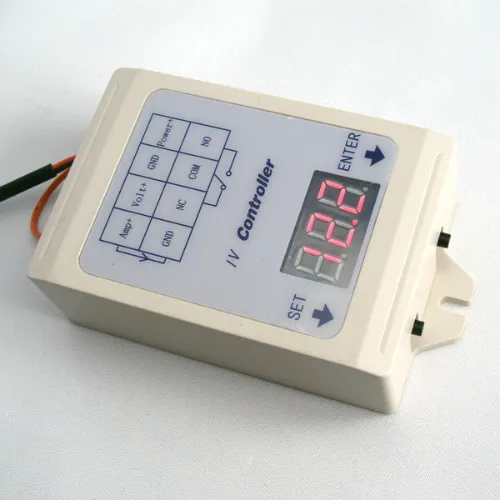

IV U3 реле задержки контроля напряжения постоянного тока/Реле переключения

IV U3 реле задержки контроля напряжения постоянного тока/Реле переключения

Запатентованный продукт

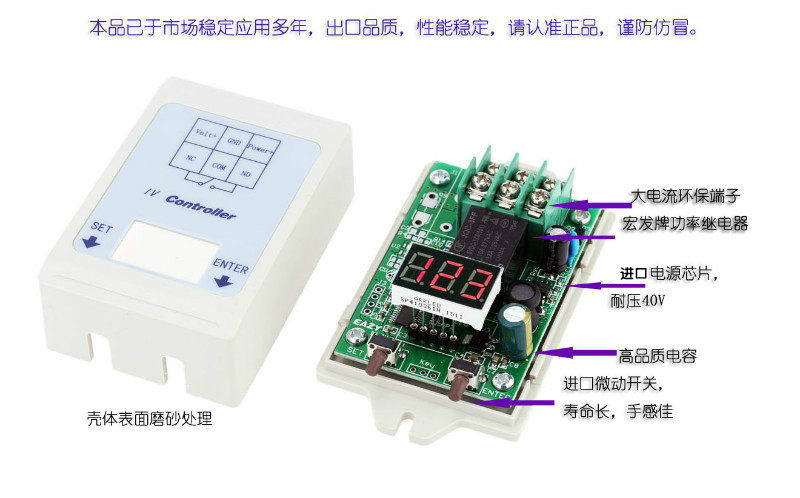

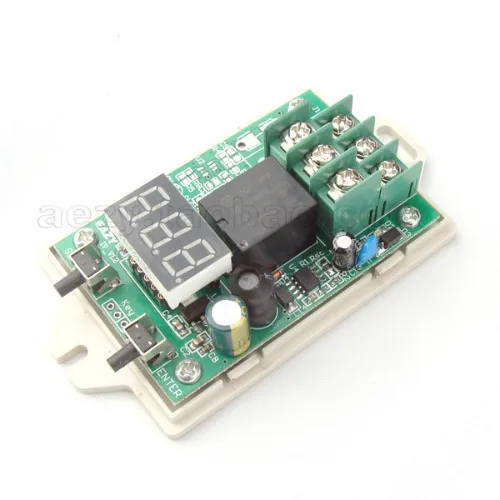

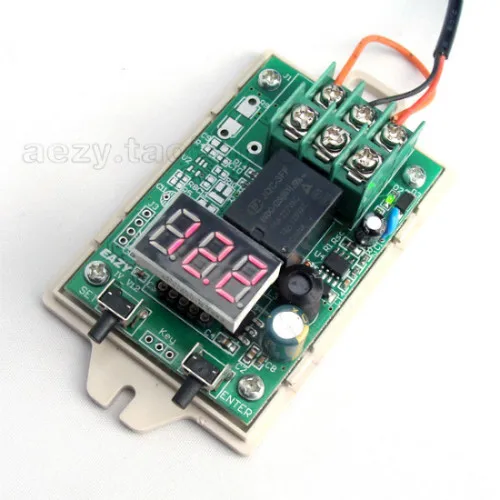

IV-U3Контроллер использует светодиодный дисплей, высококачественные компоненты, автоматическую технологию SMT; Программируемое интеллектуальное управление, с одним каналом обнаружения напряжения, группа релейных импульсных выходов (обычно открываются и нормально закрываются), что позволяет выполнять функции контроля перенапряжения.

Этот пункт IV-U3 позволяет делать покупкиVT2.3 доскаРежим P3 - P8, время работы в режиме ожидания 0-999 секунд.

Детское руководство без твердой копии, это электронная версия руководства, адрес загрузки: http: /pan.baidu.com/s/1qWwkQza

Рабочие параметры:

Мощность питания: DC 8 ~ 35V Обнаружение напряжения и Диапазон отображения: DC0 ~ 99,9 V ± 0,1 V

L Вход Обнаружение напряжения чувствительность регулируется (-- 0,9 секунд, 0,1 секунд),

Время задержки выхода реле может быть скорректировано (0-999 секунд)

L Реле параметры:

Набор конвертации (обычно открытый нормально закрытый)

Контактная нагрузка: 10A / 277VAC10A / 30VDC

Контактное сопротивление: ≤ 100mΩ (1А-6В постоянного тока)

Механическая прочность:> 10 миллионов раз электрическая выносливость:> 100000 раз (10A-250VAC)

L Ток холостого хода: 15mA / 12V Цифровой закрытый Минимальный 6mA / 12V, реле своевременно 45mA / 12V

L Рабочая температура: -40 ~ + 85, заданные параметры можно выключить, чтобы сохранить в течение 30 лет

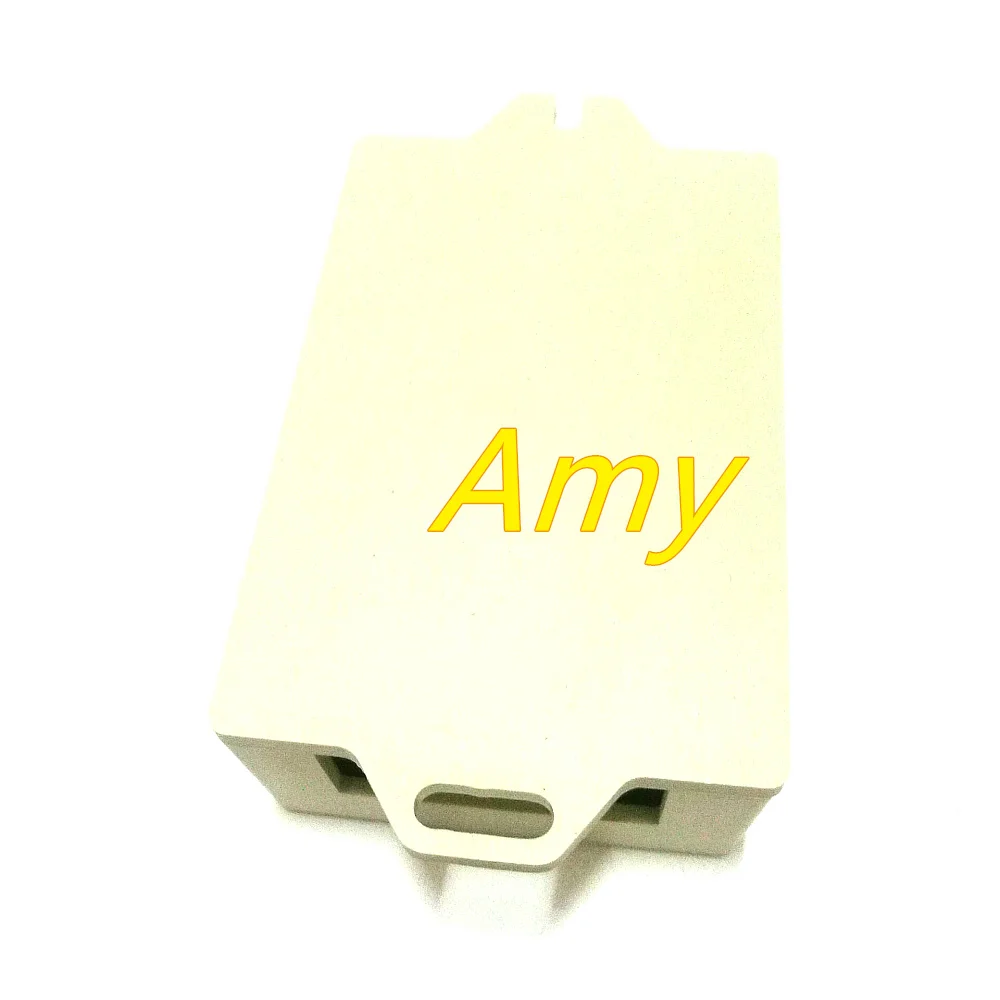

L Чехол Размеры: 78*53*30 мм (L * W * H)

Рабочие местаРежим:

P-1:Настройка задержки(Настройка времени задержки реле и автоматическое отключение дисплея)

P-2: Напряжение управления обнаружения(Реле контроля уровня напряжения обнаружения, начальное сброс)

P-3: Напряжение управления обнаружения(Реле контроля уровня напряжения, начальная Приклеивание)

P-4: Контроль перенапряжения(Более чем нижний предел диапазона реле)

Режим Введение:

P-1 задержки настройки

В P-1 модель, пользователь может установить задержку реле времени выпуска T1, pull time T2(0-999 секунд), Цифровой дисплей выключается время задержки, если время выпуска реле установлено на 005, время вытягивания установлено на 000, затем через 5 секунд задержка релейного сигнала была активирована, если время выпуска установлено на 000, время вытягивания установлено на 005, Затем реле сразу же заряжено, выпущено через пять секунд, если время выпуска реле установлено на 005, время тяги установлено на 006, затем реле задержится через пять секунд после вытягивания-шесть секунд, а затем отпустите.

В тех случаях, когда цифровой закрытый Минимальный ток холостого хода и 6mA / 12V. Отображение «d-0», означает, что время выключения в цифровом режиме 0, то есть всегда включено, нажмите клавишу ввода, чтобы установить задержку времени от 1 до 9 минут, в любом режиме, когда нет ключа, Цифровая автоматическая задержка выключена, нажимается кнопка, которая загорается, когда цифровой дисплей и отключается.

P-2 контроль напряжения (начальный выпуск)

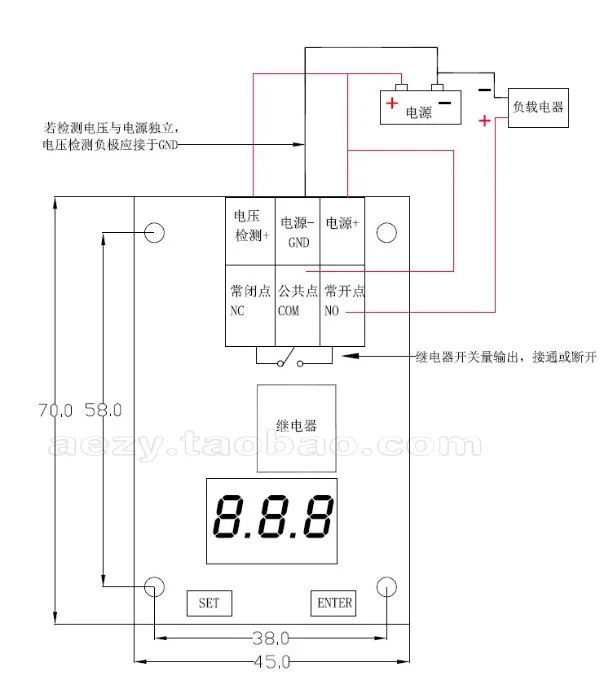

В режиме P-2 система в режиме реального времени получает «Обнаружение напряжения +» и «GND» значение напряжения постоянного тока между клеммами и дисплеями, когда значение обнаруженного напряжения выше, чем верхний предел, установленный реле, ниже нижнего предела, Может быть установлен выше, чем верхний предел релейного выхода, ниже нижнего предела тяги.Диапазон обнаружения напряжения: DC0 ~ 99,9 В. Нагрузка реле: 10A 277AC / 30VDC, обратите внимание на напряжение нагрузки превышаетDC 30V,DC Высоковольтная дуга может повредить контакты реле, и поэтому нужен внешнийПеременного тока твердотельные реле.

Если вы установите время задержки в P-1, запуск реле будет установлен в соответствии с действием задержки, например,

Следующий режим P-1 устанавливается время выпуска T1 003, затем напряжение обнаружения достигает значения запуска реле, реле задержит 3 секунды, а затем потянет. Этот метод может быть использован для обнаружения функции задержки напряжения.

Пример 1: P-1 Настройка режима T1 000 T2 000, P-2 Настройка режима «на H», затем, когда обнаруженное напряжение превышает верхний предел, реле немедленно Потяните обнаруженное напряжение ниже нижнего предела, реле выпустило немедленно.

Пример 2: P-1 Настройка режима T1 003 T2 000, P-2 Настройка режима «на H», затем, когда обнаруженное напряжение превышает верхний предел, реле задержит 3 секунды после отключения, измененного тягой.

Пример 3: P-1 Настройка режима T1 003 T2 000, P-2 Настройка режима «на L», затем, когда обнаруженное напряжение ниже нижнего предела, реле задержится на 3 секунды после включения релиза.

Пример 4: P-1 Настройка режима T1 003 T2 002, P-2 Настройка режима «на H», затем, когда обнаруженное напряжение превышает верхний предел, реле задержит три секунды, а затем потянет две секунды, затем отпустите.

P-3 контроль напряжения (начальная тяга)

P-3 и P-2 режим настройки режима и полностью последовательный довод, только Начальное состояние противоположного, P-2 модельное начальное релейное реле и P-3 изначально релейное реле, В основном используется для функции выключения, при настройке статуса активации реле «на H», Таймер начинается, когда обнаруженное напряжение выше, чем верхний предел ниже нижнего предельного реле, когда «ON L» обнаруженное напряжение выше, чем Верхнее предельное реле, ниже нижнего предела после запуска таймера, например, В режиме P-1 устанавливается выпуск первого установленного времени T1 000, второго набора времени pull-in T2 до 003, затем, когда обнаруженное напряжение выше верхнего предела таймера, запускаемое реле задержится на три секунды до отключения.

Пример 5: режим P-1 установлен на T1 000 T2 003, P-3 режим настройки «на L», затем, когда обнаруженное напряжение ниже нижнего предела, реле задержится на три секунды после отключения тяги.

2,4 P-4 контроль перенапряжения (предельная сигнализация напряжения)

В режиме P-4 может быть установлен для обнаружения напряжения на нижнем пределе диапазона вытягивания или высвобождения, превышение верхнего предельного диапазона запускает таймер (выполнение P-1 установить рабочие параметры), если при P-4 режиме настройки состояния реле, когда "ON H", Напряжение обнаружения находится в пределах верхнего и нижнего пределов реле установлено в «ON L» напряжение обнаружения находится в пределах верхнего и нижнего предела релейных релейов.

Пример 6: P-1 Настройка режима T1 003 T2 000, режим P-4 установлен в «ON L», затем, когда обнаруженное напряжение превышает верхний и нижний предел, реле задержит 3 секунды после отключения, измененного тягой. При настройке режима P-1 T1 000 T2 003, P-4 Настройка режима «на H», затем, когда обнаруженное напряжение превышает верхний и нижний предел, реле задержится на три секунды после отключения тяги.
