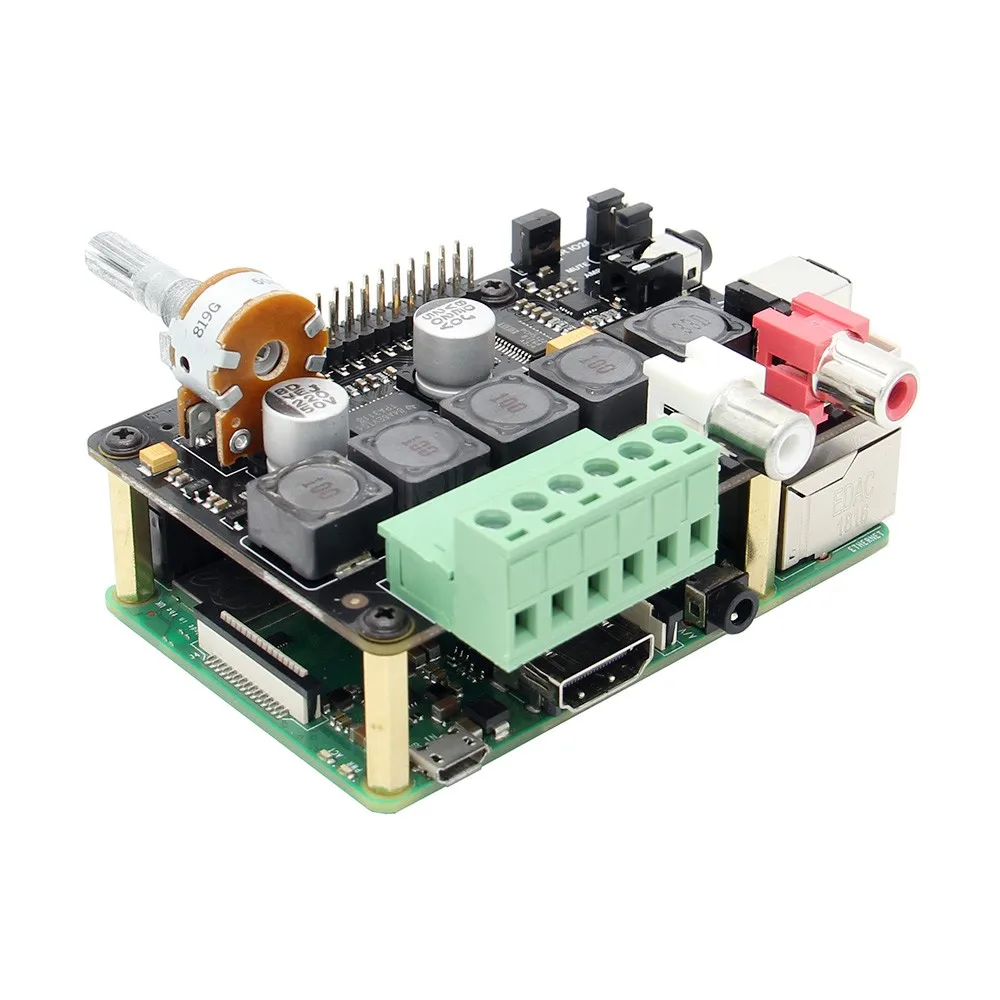

Raspberry Pi DAC Full HD Class D усилитель I2S PCM5122 X400 аудио Плата расширения 4 Модель B/3B +/3B

[Raspberry Pi DAC HIFI аксессуары]

[Упаковочный лист]

1. Raspberry pi не входит в упаковочный лист.
2. Мощность поставить Спецификация: Вход Напряжение: 100-240 В переменного тока, Выходное напряжение Напряжение: работающего на постоянном токе 12 В, 2A, разъем постоянного тока: 5,5x2,5 мм, частота: 50/ 60 Гц
3. Если вам нужна штепсельная вилка стандарта США, пожалуйста, оставьте нам сообщение.

[Операционная система]

• Moode аудио плеер
• OSMC
• Openelec
• Raspbian Jessie
• Volumio
• Pi основной игрок

[Для использования с]

• Raspberry Pi 1 Модель B +/ 2 Модель B / 3 Модель B / 3 Модель B + / 3 Модель A +
• Raspberry Pi 4 Модель B

[Особенности]

• Full-HD аудио ndash до 24 бит/192 кГц воспроизведения
• Audiophile TI Burr Brown 32-бит/384 кГц ЦАП (TI PCM5122)
• Класс ведущего аудио; 112db SNR, и THD 0.0019%
• Использует цифровые аудио сигналы I2S для уменьшения загрузки ЦП через USB аудио решения
• Встроенный высококачественный стерео аудио усилитель класса D (TI TPA3118D2)
• Встроенный высококачественный аудио усилитель для наушников (TI TPA6133A)
• До 2times30W в 8-Omega BTL нагрузки при 24Vdc
• Способен управлять динамиками 4 Ом (также работает с более высокими динамиками сопротивления)
• Использует Texas Instruments ультра-малошумный регулятор напряжения (Выходной шум <10muVRMS)
• Использует Texas Instruments высокоэффективный понижающий преобразователь постоянного тока (до 95%)
• 6V ~ 26Vdc преобразовано в 5,1 V, 3A для питания Raspberry Pi
• Использует подлинный потенциометр серии ALPS RK163 для плавной регулировки громкости
• Встроенный высококачественный ИК-датчик (Vishay-ведущий в мире поставщик инфракрасных приемников)
• Встроенные разъемы RCA
• Бортовой 3,5 мм стерео для наушников
• Бортовой динамик и силовые винтовые клеммы
• Встроенный разъем PH2.0 позволяет подключать выключатель питания с подсветкой
• Встроенный позолоченный высокого тока разъем питания постоянного тока (5,5x2,5 мм)
• Использует цифровые аудио сигналы I2S для уменьшения загрузки ЦП через USB аудио решения
• Подключается непосредственно к Raspberry Pi-не требуется проводка
• Мощность s Raspberry Pi-без дополнительного источника питания
• Дублированный Raspberry Pi GPIO pin header (2x13Pins)
• Поп-шум может быть улучшен путем включения GPIO управления
• AMP может быть включен/отключен с перемычкой

[Спецификация]

• Источник питания: 6-26 В постоянного тока

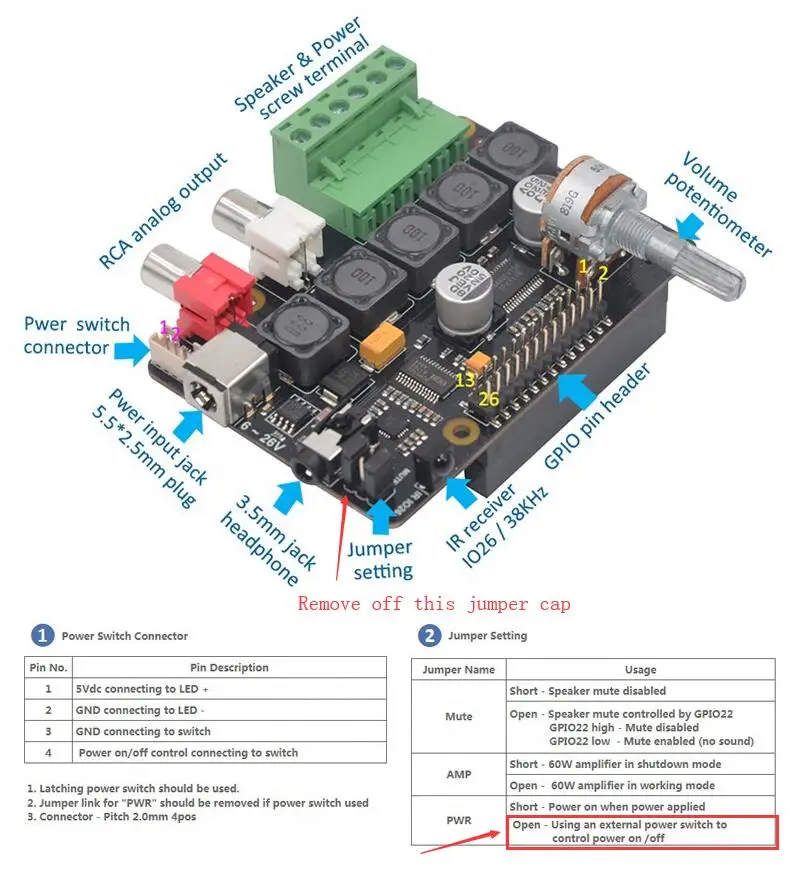

• GPIO используется: LRCK - IO19, BCK - IO18, DATA - IO21, IR - IO26, AMP mute - IO22
• Аналоговый Уровень аудиовыхода: 2 В RMS
• Максимальная выходная мощность наушников: 142 мВт при 16 Омега
• Максимальная выходная мощность усилителя: 2times30W при 8Omega BTL нагрузке при 24Vdc
• Разрешение/Частота дискретизации: до 24 бит/192 кГц (Raspberry Pi I2S)
• Размер печатной платы 87x56 мм

• Подходит только для Raspberry Pi 4 Model B и X400 V3.0, не поддерживает другие платы Raspberry pi

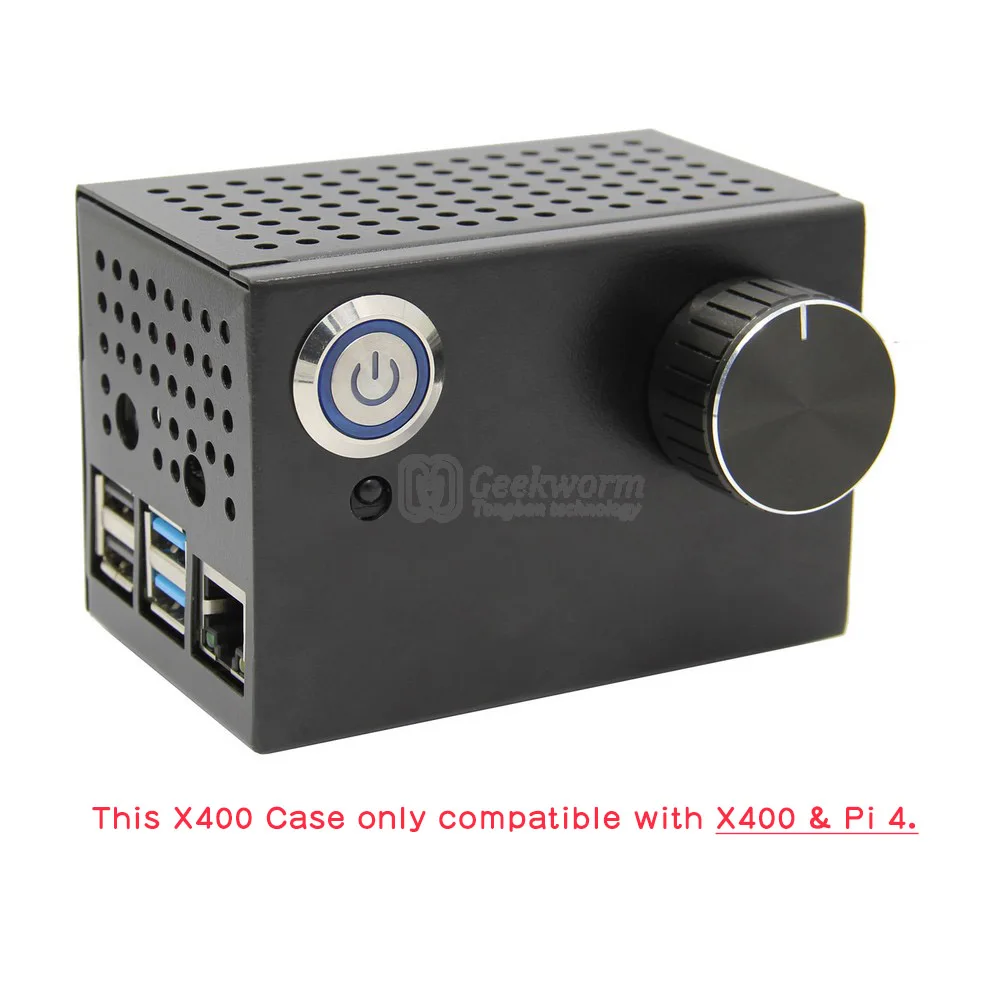

• Чехол со всеми портами и отделениями отлично сочетается с Raspberry Pi 4B и X400 DAC AMP board
• Поверхность выпускных отверстий обеспечивает хорошее рассеивание тепла
• Оснащен красивым металлическим переключателем питания для управления X400 V3.0 DAC платой и raspberry pi 4 model b
• Оснащен высококачественной ручкой потенциометра
• Высококачественный металлический материал с оцинкованной поверхностью;

[Примечание]

2/предупреждение: не применяйте питание к RASPBERRY PI через гнездо MICRO USB PIrsquos.

[Руководство пользователя и другие детали]

Пожалуйста, обратитесь к нашей вики:Флуоресцентный
