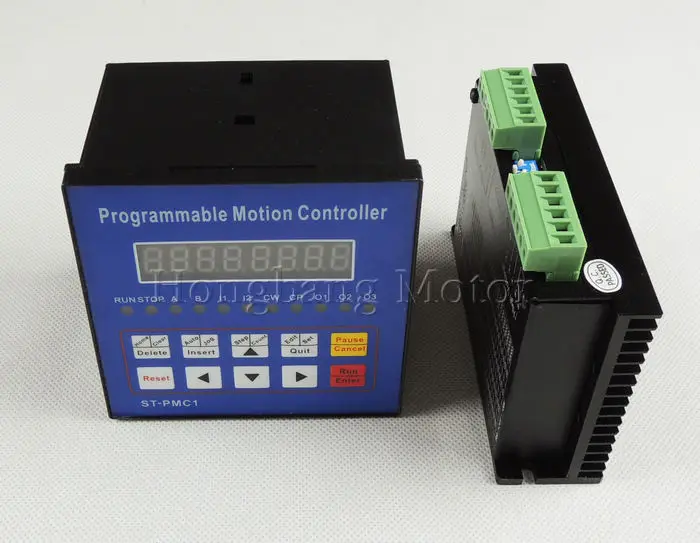

Набор контроллеров 1 оси с ЧПУ шаговый контроллер двигателя программируемый

• 1 шт х ST-PMC1ПрограммируемыйОдноосная система контроллер
• 1 шт х ST-M5045 Драйвер шагового двигателя
• 1CD (с руководством на английском языке)

Драйвер для ST-M5045 является экономически эффективным, высокая производительность, двухполярный двухфазный микрошаговый драйвер, использующий чисто-синусоидальную технологию контроля тока. Его производительность выше, чем приводы M542,2M542. Он лучше всего подходит для приложений, которые желают экстремально низкий уровень шума и тепла. Он хорошо работает в условиях, когда электропитание переживает неустойчивость и колебания.

Благодаря технологии автоматической оптимизации speedctrol, выходная мощность привода серии Powerstep является очень устойчивой, почти нулевой вибрацией и шумом, работающей вплотную к сервосистеме, что позволяет мотору работать плавно. Это помогает удовлетворить требования к дизайну с низким уровнем шума, низким нагревом и высокой производительностью.

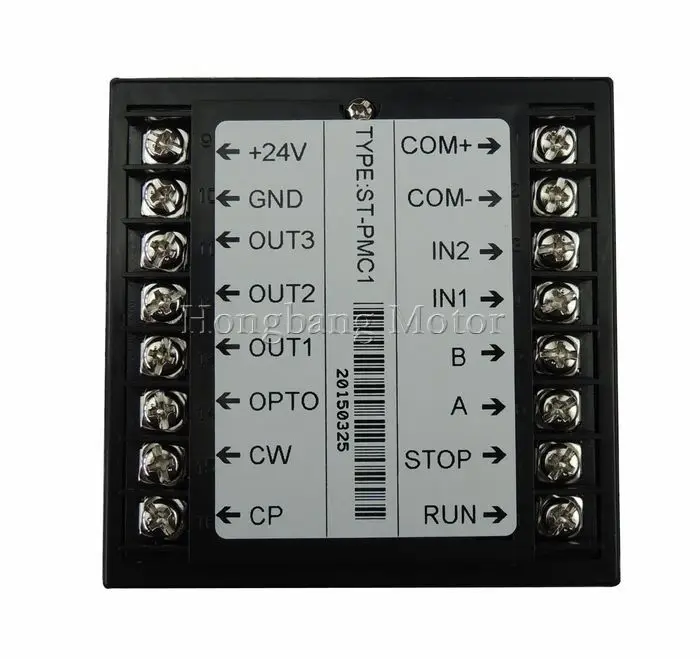

ST-PMC1 шагового двигателя:

• Количество регулируемых осей: одна ось; Может достигать различного сложного режима работы: контроль позиционирования и управление без позиционирования;

• Максимальная Выходная частота: 40 кГц;

• Разрешение выходной частоты: 1 Гц;

• Программируемое максимальное количество рядов: 99;

• Вход сигнала: 6 (Оптическая изоляция);

• Выход сигнала: 3 (Оптическая изоляция);

• Непрерывный диапазон смещения:-7999999 ~ 7999999;

• Рабочее состояние: автоматический режим работы, ручная работа, режим редактирования программы, состояние настройки параметров;

• Кривая скорости подъема: 2 (оптимизации);

• Цифры дисплея: 8 цифровых дисплеев, ручной/автоматический дисплей состояния, дисплей состояния запуска/остановки, число шагов/подсчетов/процедур, правка программы, дисплей параметров, дисплей состояния входа/выхода, дисплей импульса и направления;

• Функция автоматического запуска: вы можете изменить, вы можете управлять запуском и остановкой работы и т. Д. Автоматически через кнопки панели и добавляя переключатели, подключенные к задней панелиТерминалы;

• Функции ручного управления: регулировка положения (ручная скорость пробежки и возможность настройки количества шагов);

• Функция настройки параметров: начальная частота, кривая ускорения и торможения, обратный зазор, длина бега вручную, ручная скорость, скорость до нулевой скорости и переключение всех скоростей можно задать;

• Функции редактирования программ: вы можете вставить, удалить, изменить программа. Контроллер может определить ошибку Инструкции;

• Функция возврата к нулю: оно может автоматически вернуться к нулю из положительных и отрицательных вариантов

• Количество инструкций по программированию: 14;

• Внешние рабочие функции: Переключение работы через Настройку параметров и добавьте переключатели, подключенные к клеммам A и B;

• Источник питания: 24 В постоянного тока;

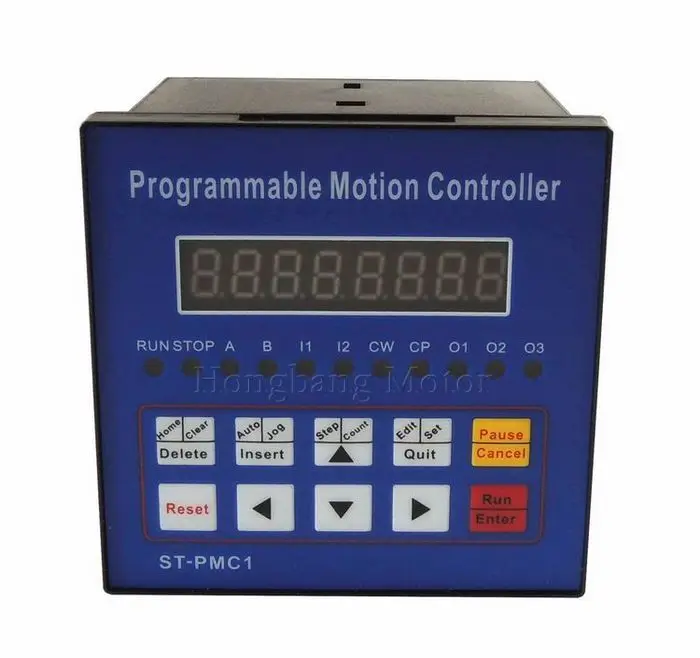

Передняя панель ввести

1. 8 цифровых светодиодных сегментных дисплеев;

2. 6 входных индикаторов состояния;

3. 3 индикатора состояния выхода;

4. Индикатор импульсного сигнала CP;

5. Индикатор направления сигнала CW;

6. Ключи: всего 10 ключей, и большинство составных ключей,

Они представляют собой различные функции в разных регионах (в оригинальном руководстве будут представлены подробные инструкции)

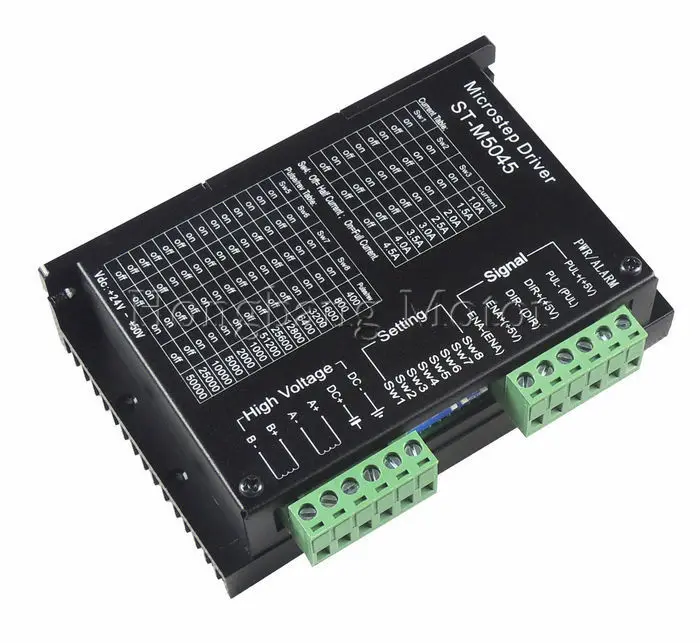

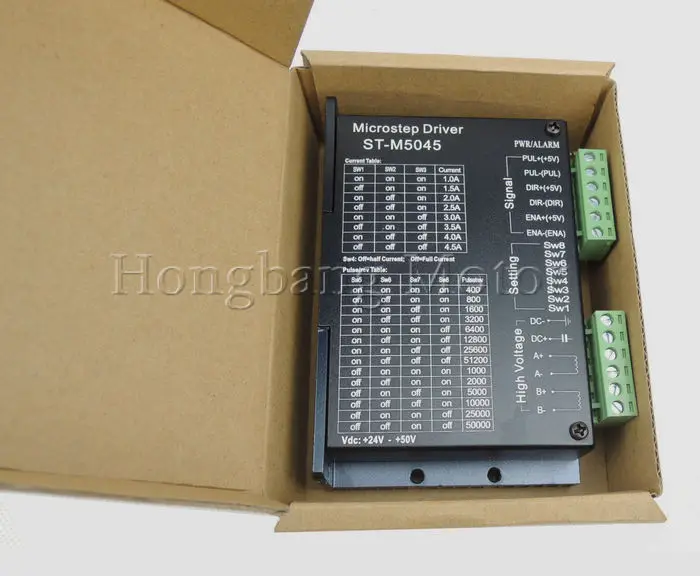

ST-M5045 Драйвер шагового двигателя

1. Технические параметры: Напряжение питания: 24 ~ 50 В постоянного тока (стандартный 36 в).
2. Выход ток (Пиковый): мин 1,0 A Макс 4.5A.

3.ПоддерживаетЧетырнадцатьSub выбрать, До 256 отделений;

4. Логический входной ток: мин. 7, typical10, макс. 16 мА.
5. Частота импульсов: макс. 200 кГц.
6. Пульс в связи с низким уровнем времени: 2,5 свяжитесь с нами.
7. Охлаждение: Натуральное/обязательное.
8. Рабочее окружение: Избегайте пыли, масляного тумана и коррозионного газа.
9. Температура хранения: -10-80 градусов.
10. Рабочая температура: макс. 65 градусов.
11. Влажность в помещении: 80% влажности без конденсации и мороза.
12. Вибрация: 5,9 m/s2.
13. Модель: ST-M5045.
