DMX декодер 30 каналов RGB Светодиодная лента драйвер освещения 512 без пластиковой

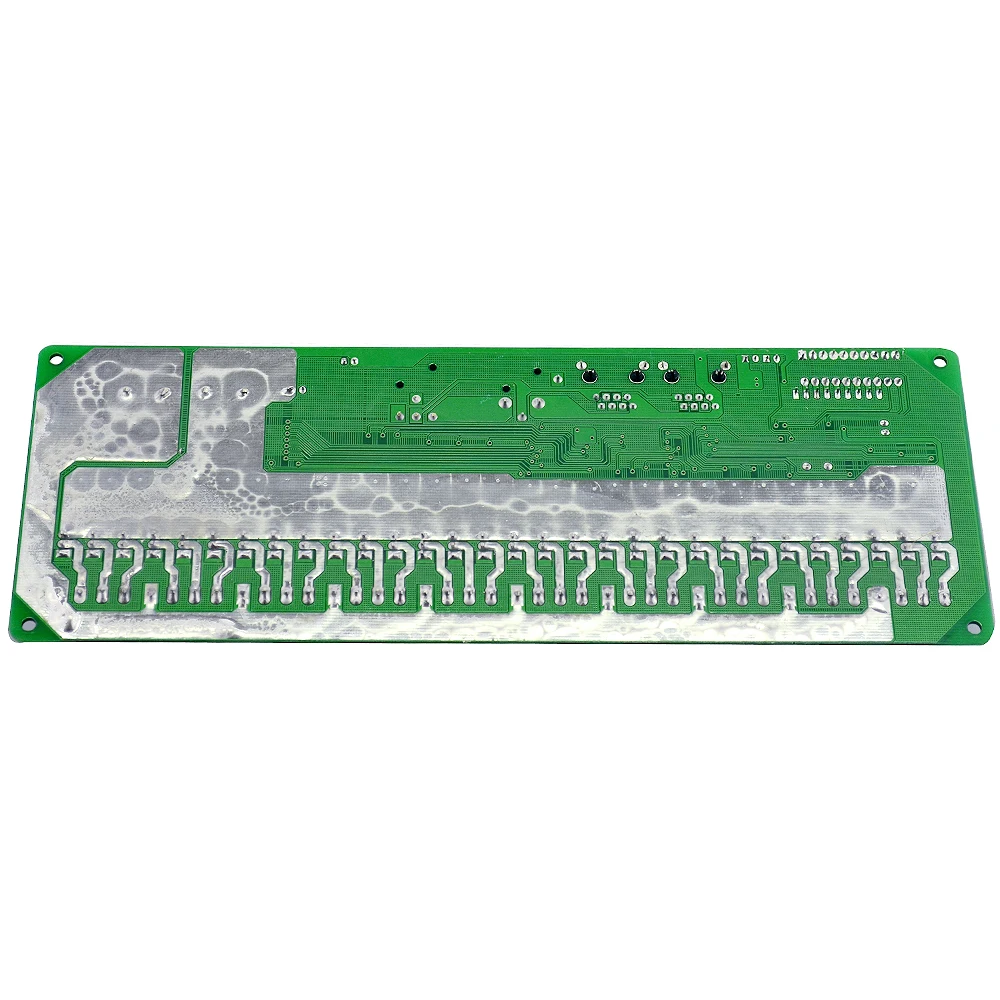

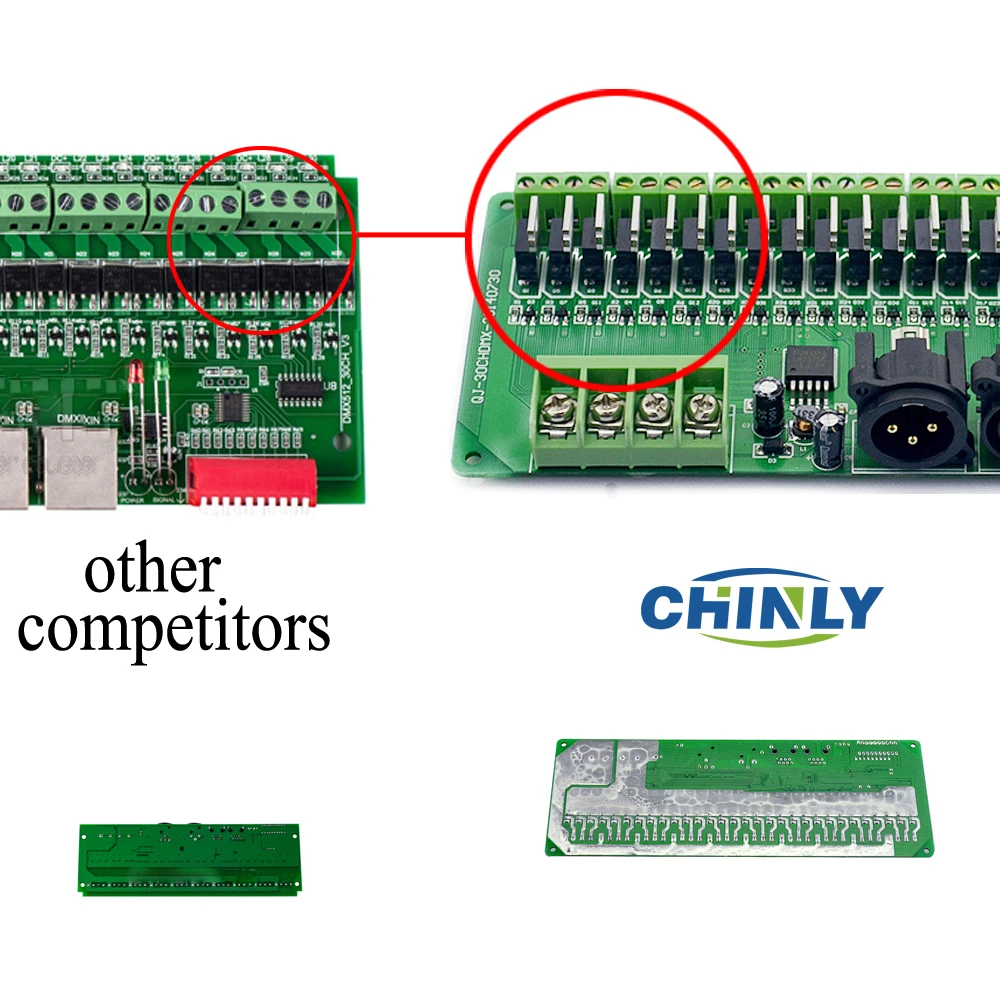

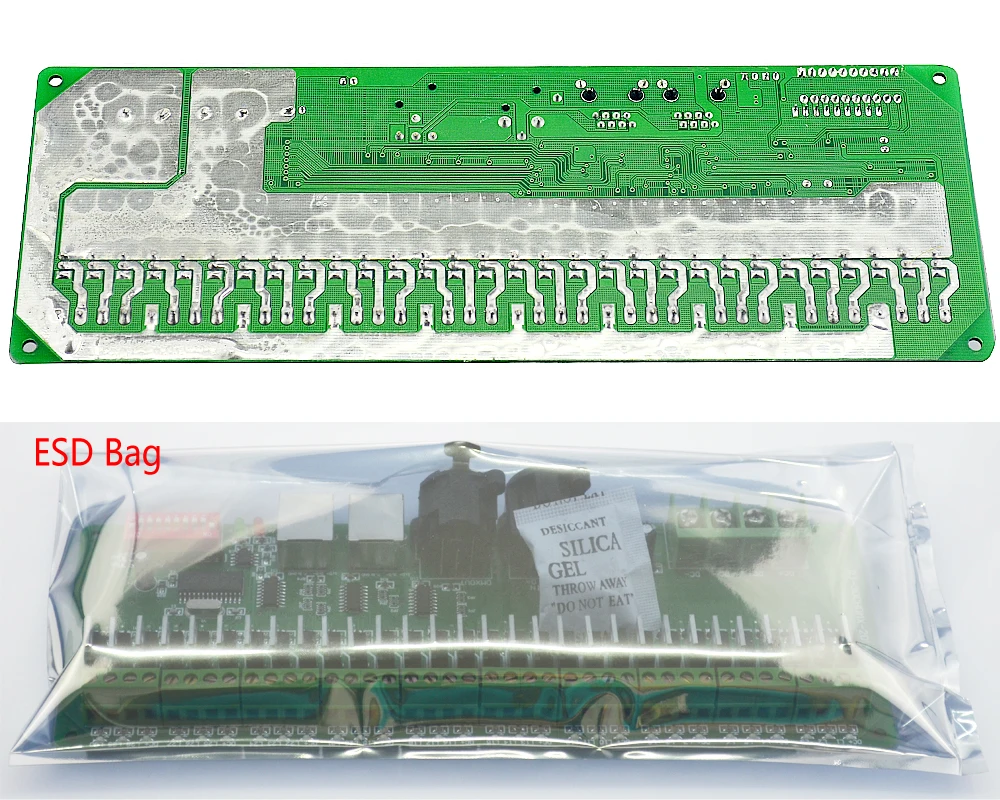

Демонстрация продукта:

30CH-DMX512 постоянный декодер инструкция по эксплуатации

Добро пожаловать на использование 30CH постоянного декодера, который использует передовые технологии микроэлектронного управления. Эта технология меняет международную моду DMX512/1990 стандартных цифровых сигналов управления в аналоговые сигналы управления. Есть 1 ~ 30 выходных каналов; Каждый канал может достичь 256 уровней управления. Этот постоянный декодер используется, когда DMX512 контрольное оборудование контролирует общее светодиодный освещение.

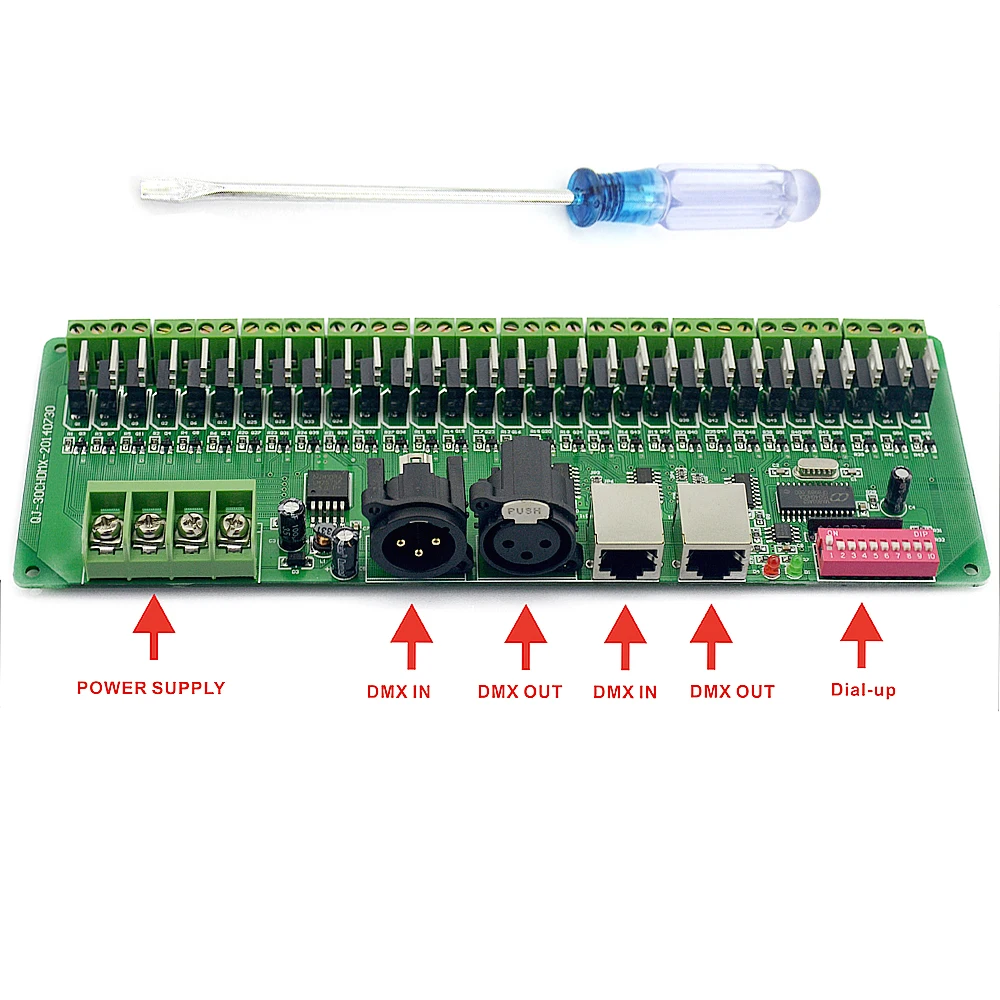

Представление продукции:

Входная мощность: DC9V-DC24V

Максимальный ток нагрузки: 2A/CH× 30

Максимальная нагрузка: 720 Вт (12 В) 1440 Вт (24 В)

Уровень выходного серого: 256

Входной сигнал: DMX512/1990

Выходной сигнал: 30 каналов постоянного ШИМ

Выход DMX : 30 каналов

Стандартный XLR-3 кэроны штепсельной вилки

PWM :650 Гц

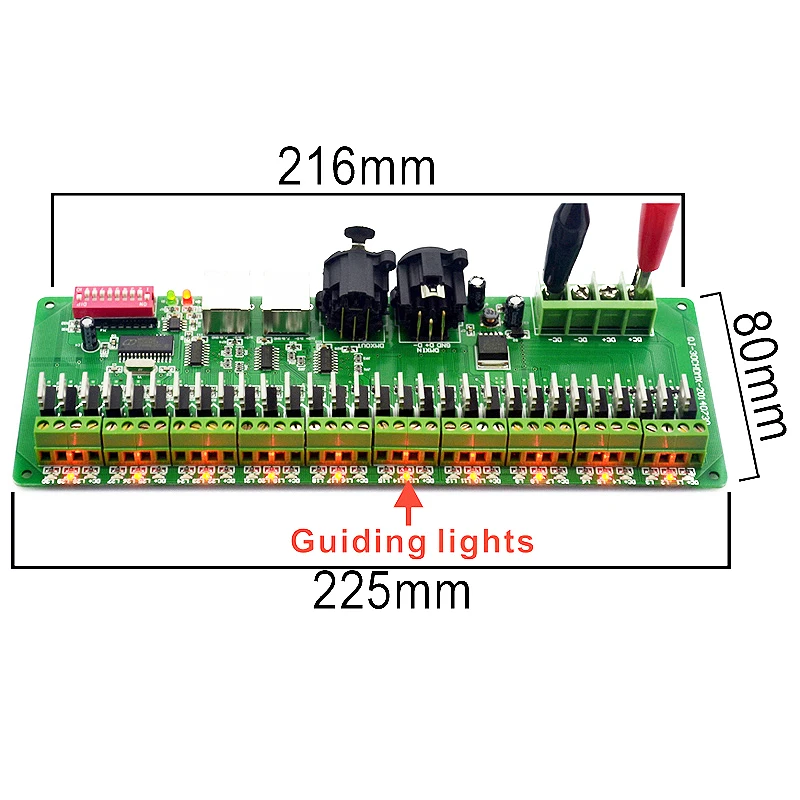

Размер: L225 * W80 * H32

Вес брутто: 300 г

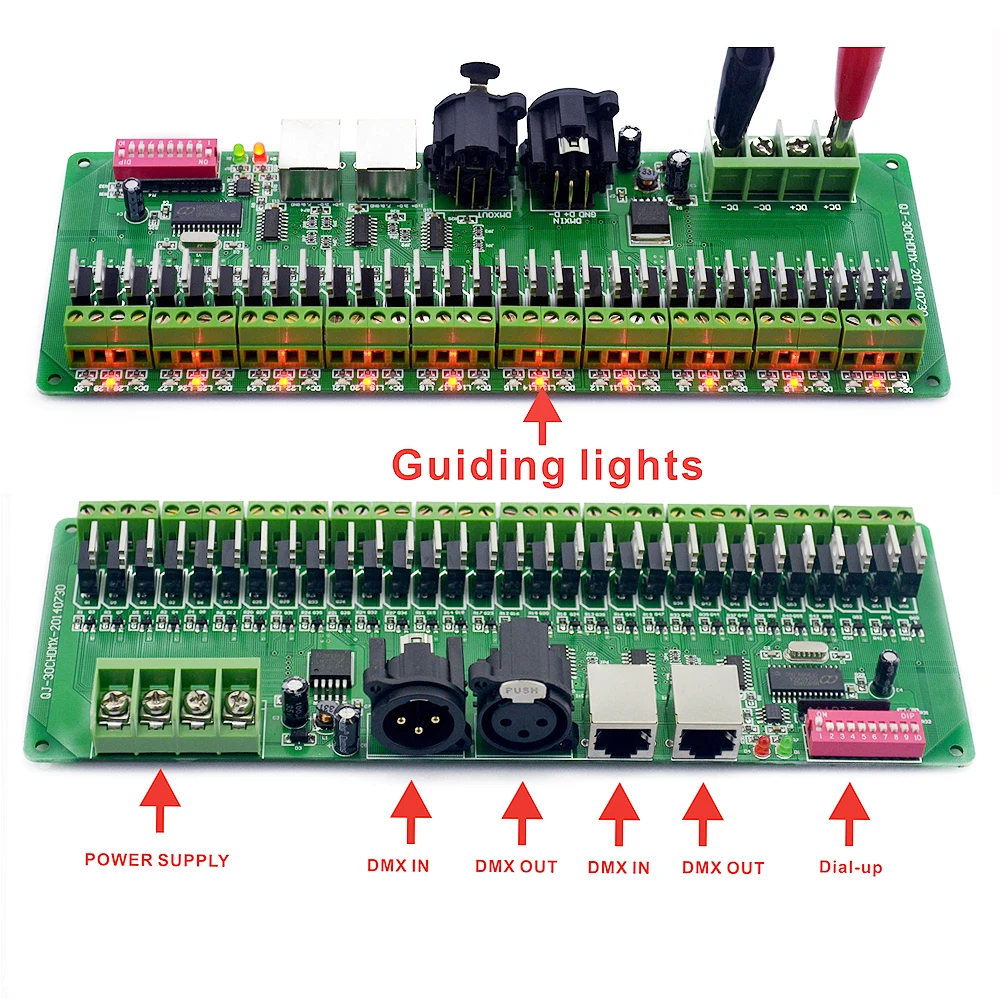

Основные функции:

Есть 30 выходных каналов, можно подключить к одним или RGB лампам

0-100% выход затемнения, каждый канал 256 серых уровней

Международный стандарт DMX512 входной протокол, адресный код, установленный DIP переключателями;

Входное напряжение постоянного тока DC9V ~ DC24V;

Каждая занимает 30 DMX-адрес.

Декодер поставляется с 16 видами тестовых шаблонов, 16 уровнями для скорости изменения

Декодера, чтобы использовать:

Примечание: FUN = OFF (переключатель десятого кода) означает, что принять Режим сигнала DMX512

Первая Настройка адреса DMX:
Набор декодеров адреса с помощью переключателя кодирования, из которых 1-9 предназначен для настройки Адреса начала бинарного цифрового переключателя кода DMX512, первый-самая низкая позиция,

Девятый-это высокий адрес кода, который может быть установлен на 255.

DMX512 start address code-это сумма переключателей 1-9, в то же время поверните нижнюю сторону кодового переключателя (вкл. «1»), затем можно получить значение бит; Переключатель кодирования

Вверх (Установите значение "0"), значение бит равно 0.

Пример 1:
Как следующая схема 1, адрес запуска DMX512 установлен в 38, кодируя номер. 6,3,2 позиции на циферблате переключателя на «1», другие настроены на «0», затем сумма кода переключателя 1-9

32 + 4 + 2, это адрес запуска DMX512 38

Схема 1

Пример 2:

Как схема 2, DMX512 start address установлен на 388, кодируя номер 2,3,6,8 Переключить циферблат на «1», другие установлены на «0», затем сумма переключателя 1-8 кодовое значение 4 + 128 + 256 = 388,

Это адрес запуска DMX512 388.

Схема 2

Инструкция по эксплуатации для автоматического эффекта

Примечание: Это будет автоматический режим работы, когда переключатель No. 10 выключен.

Выбор эффекта (кнопка переключения No.1 на No.4):

1, Push No.1: Автоматическая езда на велосипеде.

2, Push No. 2: семицветный постепенное изменение цикла.

3. Push No.1 и 2: RGB выцветает и выцветает

4. Push No.3: цвет Severn jumping

5. Нажмите No.1 и 3: RGB jumping.

6. Push No.2 и 3: красный цвет.

7. Нажмите № 1 и 2 и 3: зеленый цвет.

8. Пуш-ап № 4: синий цвет.

9. Push No.1 и 4: желтый.

10: Push No.2 и 4: фиолетовый.

11. Push No.1 и 2 и 3: Cyan.

12. Push No.3 и 4: белый.

13. Push No.1 и 3 и 4: семицветный постепенное изменение цикла и прыжки.

14. Нажмите No.2 и 3 и rgb-цвет постепенно меняется и прыгает.

15. Нажмите No.1 и 2 и 3 и 4: семицветные прыжки и rgb-цветные прыжки.

Выбор скорости (кнопочный переключатель № 5 на № 8)

1. Push No.5: 0,5 секунды. 2. Push No.6: 1 секунда. 3. Push No.7: 1,5 секунды. 4. Push No.8: 2 секунды.

Схема для подключения системы:

План один: DMX512 консоль + 30CH DMX deocder

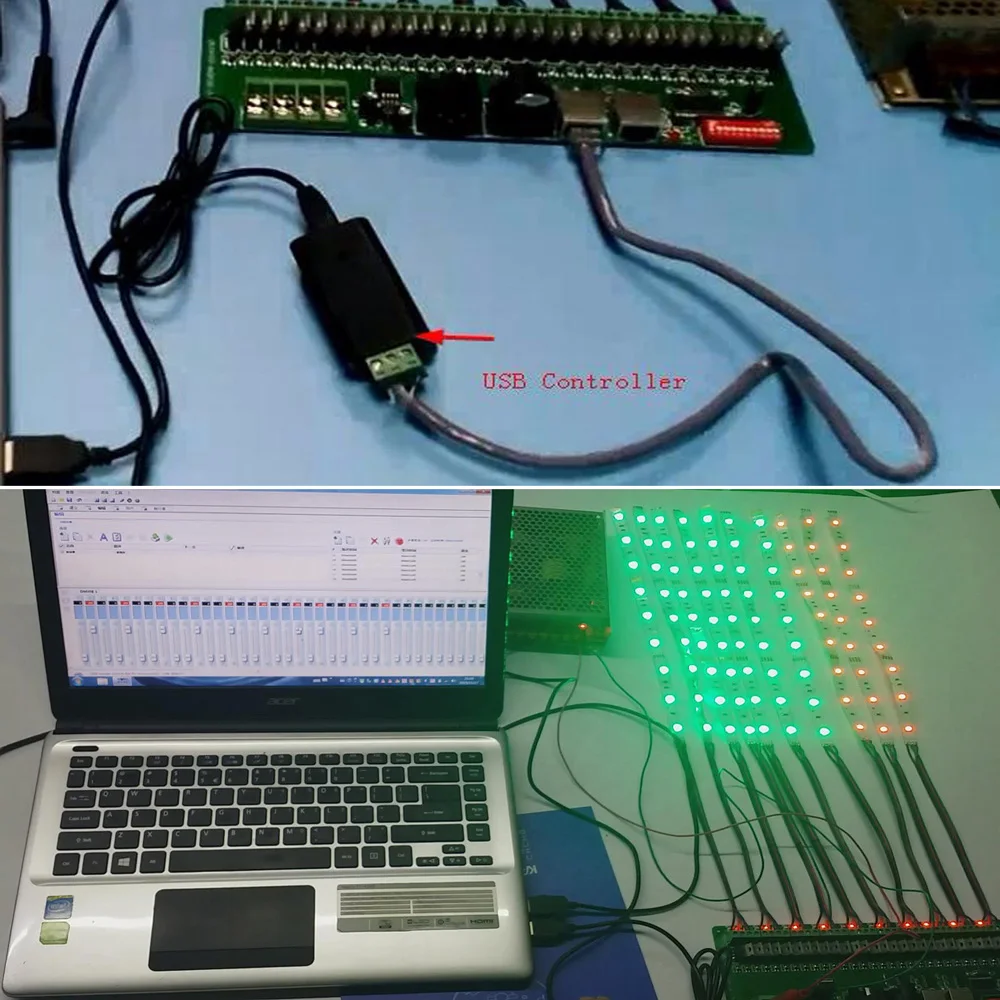

План 2: ПК DMX512 консоль + USB DMX контроллер + 30CH DMX deocder

Если вам нужно использовать компьютер для управления, мы предлагаем купить наш контроллер USB DMX, мы тестируем наши продукты на основе контроллера этой компании.

Установка Примечания:

1 Этот тип контроллера работает только под DC9V-24V, который обеспечивается соответствующим контролируемым основным питанием, иначе контроллер будет поврежден.

2 провод UTP соединен вручную, чтобы сделать кабель, когда два или более контроллера подключены.

3 источник питания должен быть выключен при подключении электрических проводов, и его можно включить, пока не убедитесь, что провода правильно подключены, а индикатор основной мощности красного цвета-это освещение.

4. Контроллер должен работать в условиях хорошо проветриваемого, сухого, не коррозионного, не воспламеняющегося газа и ржавчины.

5. Пожалуйста, регулярно проверяйте проводное соединение, чтобы провода в возрасте, ржавчине и поврежденной изоляции прокладки можно было своевременно заменить

Простое Устранение неполадок и техническое обслуживание:

Вопросы и ответы:

1. Входное напряжение нормальное?

Обеспечить входное напряжение постоянного тока 9-24 В, катодный подключенный DC +, отрицательный полюс постоянного тока-. Когда нормальный источник питания, контроллер красный индикатор светильник.

2. Контроллер DMX декодера требует DMX Главного управления.

Контроллер является декодером DMX. Вы должны использовать DMX master control it. DMX master, такой как: USB DMX master, DMX консоль.

3. Декодер не контролируется?

(1) Убедитесь, что сигнальная линия декодера подключена вправо. Отрицательный декодер сигналов, соответствующий master Negative, положительный декодер сигналов, соответствующий master Positive, декодер GND, соответствующий master GND.

(2) убедитесь, что декодер является режимом DMX, DIP-переключатель десятого положения должен быть нулевым.

4. Как определить, получил ли декодер DMX сигнал?

Декодер зеленого индикатора, светильник, медленно мигает или не мигает, когда сигнал не получен, что указывает на то, что полученный сигнал, когда зеленый индикатор, светильник, быстро мигает.

5. Мы разработали и протестировали с DMX master.
