DS1302

• DS1302 вводится Трикл для зарядки чипа часов, содержащий часы/календарь в реальном времени и 31 байт статической оперативной памяти, с помощью простого последовательного интерфейса

• Для связи с микроконтроллером. Часы в режиме реального времени/Календарь обеспечивает секунды, минуты, часы, дни, недели, месяцы, годы

• Информация, количество дней в месяц и Високосный год автоматически корректирует количество дней. Часы могут быть сделаны AM / PM или 12

• Решили использовать 24-часовой формат. Между DS1302 и микроконтроллером можно просто использовать Синхронный Последовательный режим связи, используется

• Только три порта: (1) RST Reset (2) I / O data lines (3) SCLK serial clock. Часы/RAM чтение/запись данных до байта или до 31 байта символов

• Установить способ общения. DS1302 низкомощная работа для сохранения данных и информации о часах, когда мощность меньше 1 мВт

• Часы в реальном времени с 2100 годом для расчета секунд, минут, часов, дней, недель, месяцев, лет, способности, а также возможность скачка

• Регулировка года

• 1,31 8 временное хранилище данных RAM

• 2. Серийный порт ввода/вывода делает наименьшее количество способов

• 3. Широкий диапазон рабочего напряжения 2,0 5,5 V

• 4. В настоящее время 2,0 V, меньше, чем 300nA

• 5. Чтение/запись часов или передача данных RAM, когда есть два однобайтовых передачи и многобайтовые наборы символов, режим передачи

• 6,8-pin DIP посылка или опционально 8-pin SOIC посылка в сборе в соответствии с поверхности

• 7. Простой 3-х проводное интерфейс

• 8.Vcc = 5 В и ttl-совместимость

• 9. Дополнительный диапазон промышленных температур от-40 до + 85

• 10. Двойная силовая трубка для основного питания и резервного питания

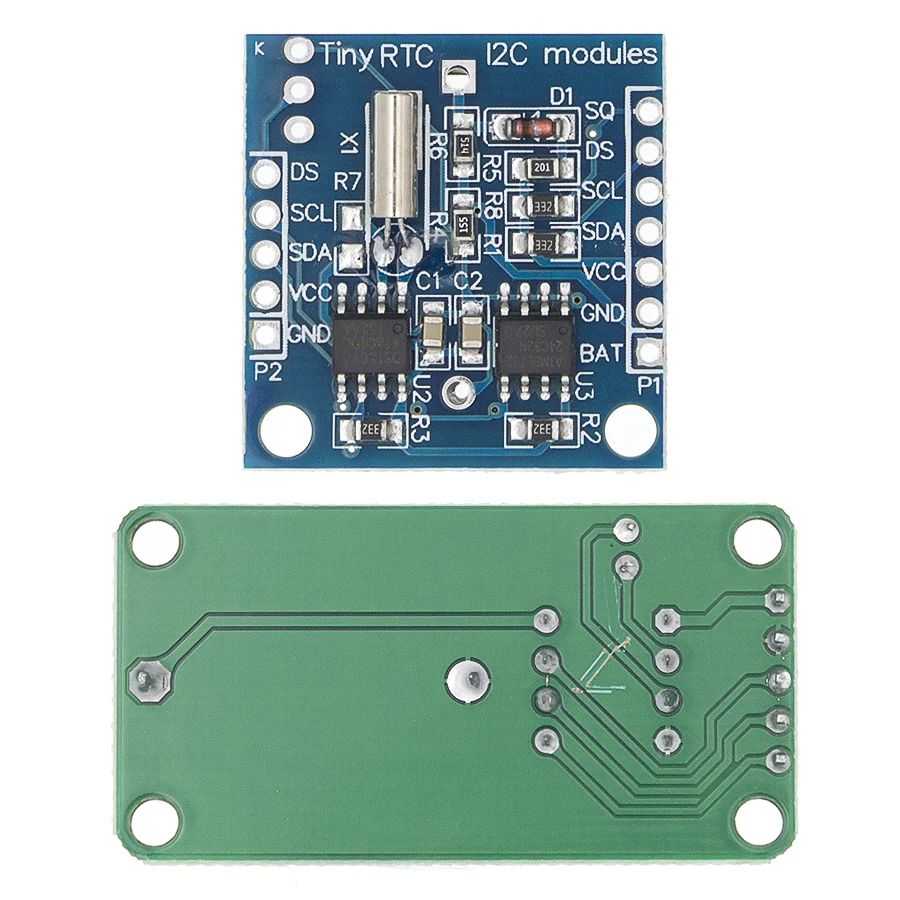

• PCB одна панель, размер: 42 мм * 24 мм * 12 мм (макс.)

• Цвет: зеленый (как на изображении)

• С 4 отверстиями, около 3,1 мм в диаметре

• Подлинная запасная батарея для небесной сферы CR2032, напряжение 3 В, ток 260 мА · ч, не перезаряжаемые батареи.

• Кристалл 32,768 кГц, подходящая Емкость 6 пФ, размер 2*6 мм

• DS1302 Сделано большие 8-контактный DIP чип IC блока ниже для выбора нужного размера легкой замены и подключите чип

• Модуль Рабочее напряжение Совместимость 3,3 V/5V 5V и 3,3 V микроконтроллеры может быть связано с

• Рабочая температура: 0-70

• Проводка (для предоставления программы, например, можно взять любой порт IO, порт, определенный в программе, может быть изменен):

• VCC → + 5 V/3,3 V

• GND → GND

• CLK → P02

• DAT → P01

• RST → P00

• 1.VCC и GND не должны быть изменены, или это сгорит чип

• 2,51 MCU P0 порт требует подтягивания, если ваш однокристальный выдвижной резистор не подключен, вы можете подключить кабель передачи данных к другому

•

•


• DS1307

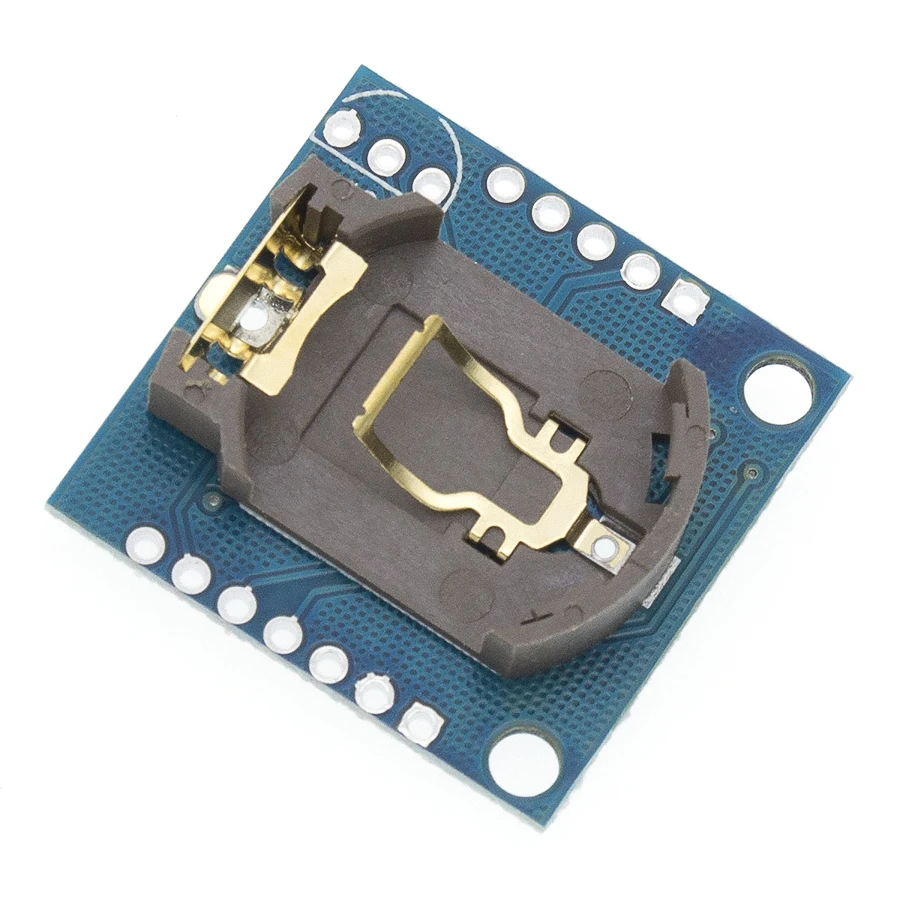

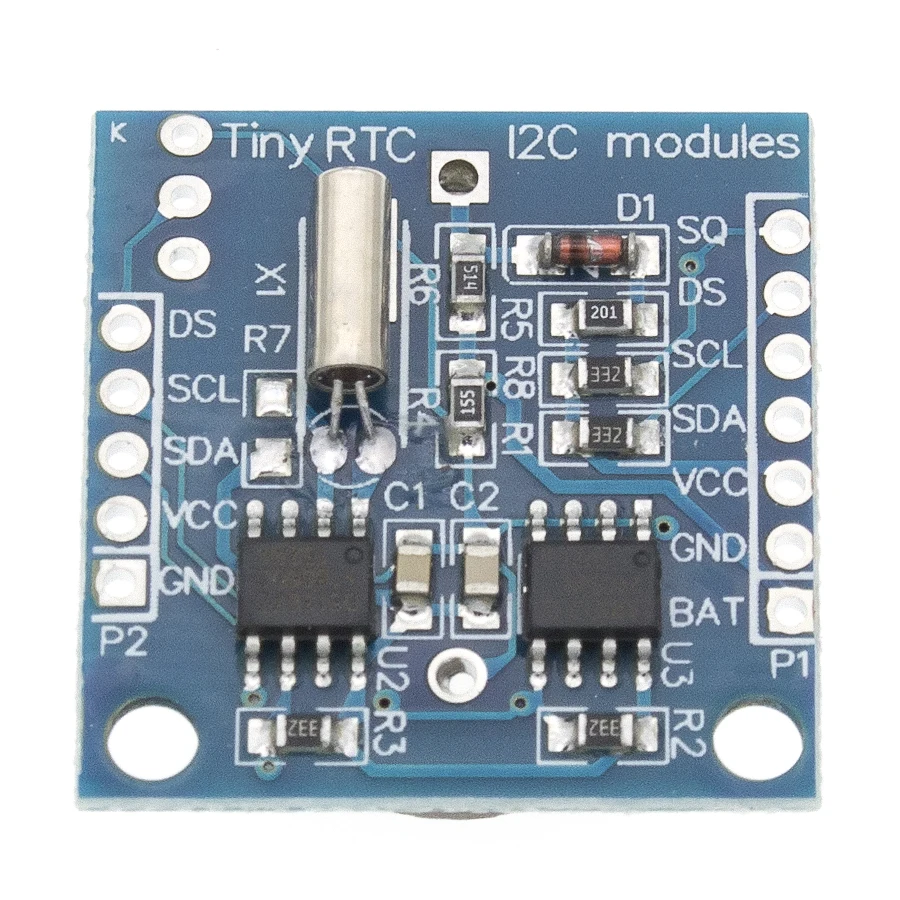

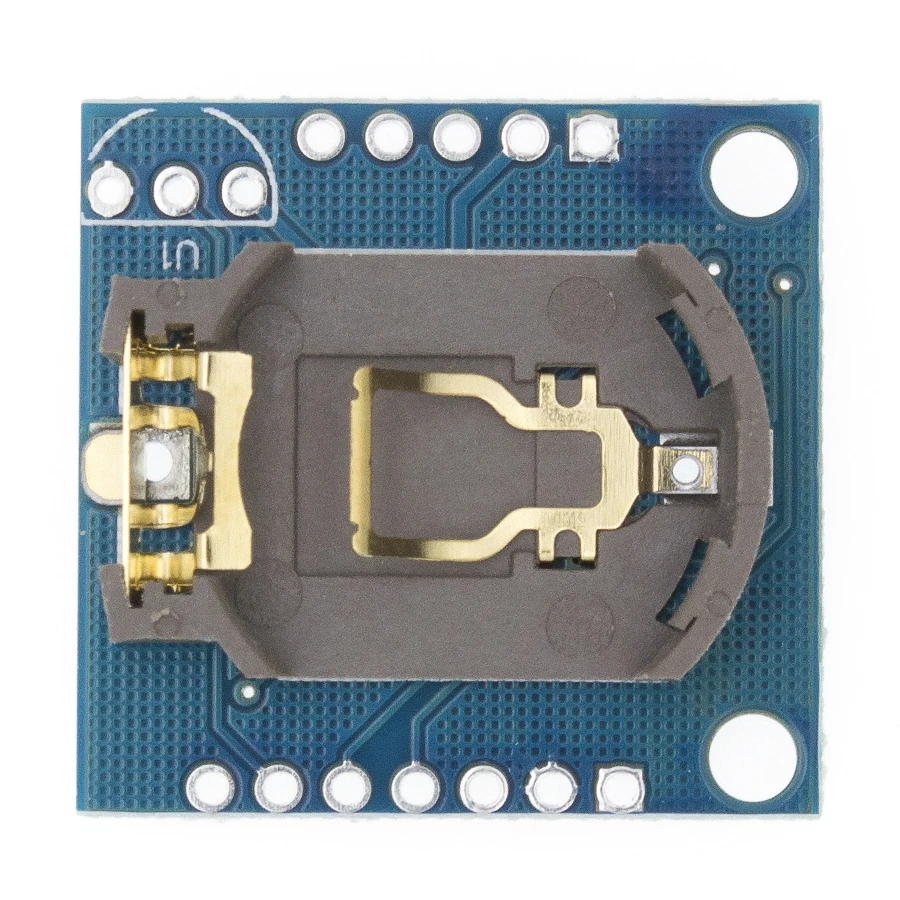

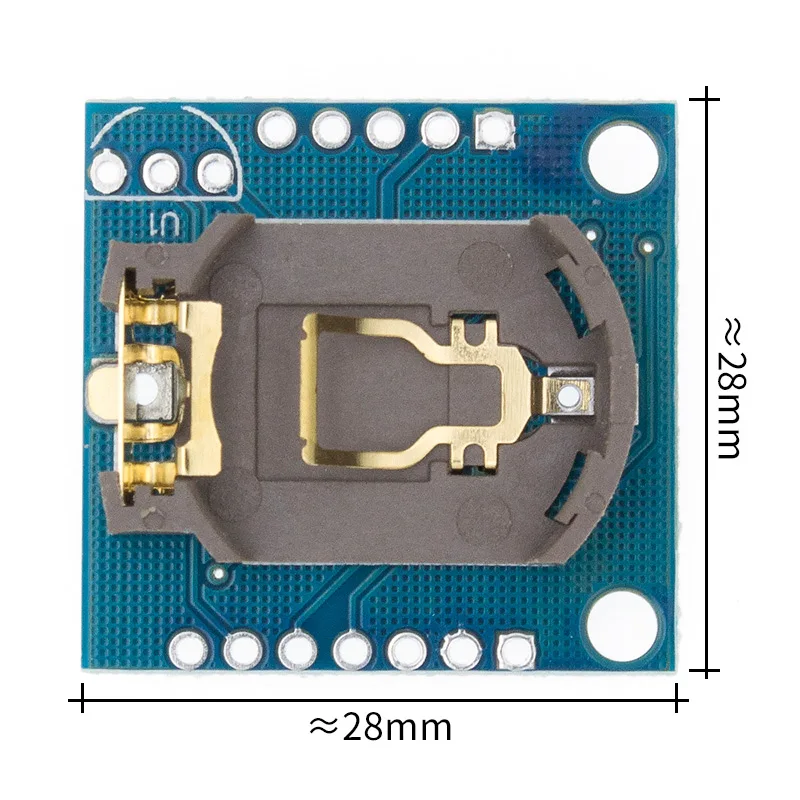

• Это часы DS1307 в реальном времени, разработанные одним из наших дизайнеров. Модуль полностью собран и предварительно запрограммирован с течением времени (ОК, так что это наше текущее время-MST). Доступ к DS1307 осуществляется через протокол I2C.Два провода I2C интерфейсЧас: Минуты: Секунды AM / PMДень месяц, дата годРазмер: 28x25x10ммКомпенсация високосного годаТочный календарь на 2100 год1 Гц выходной штырь56 байт нелетучей памяти доступный пользователь
