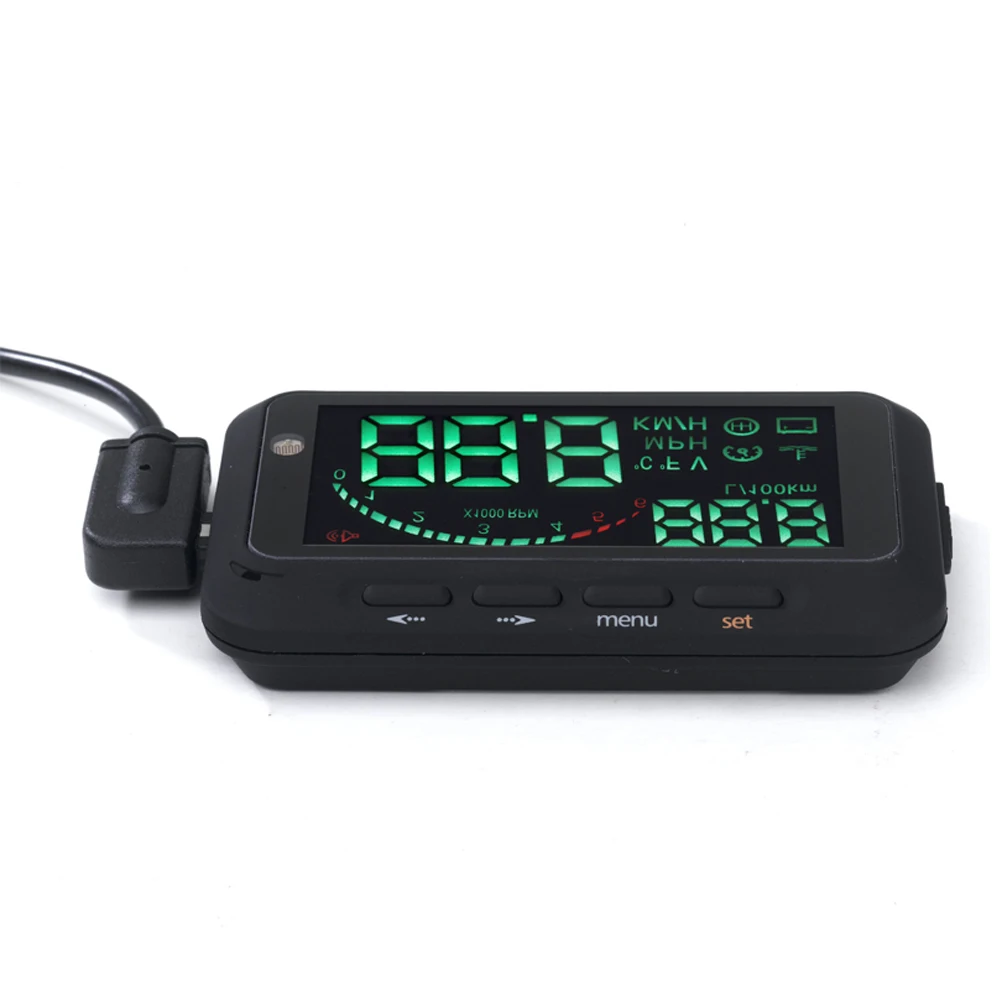

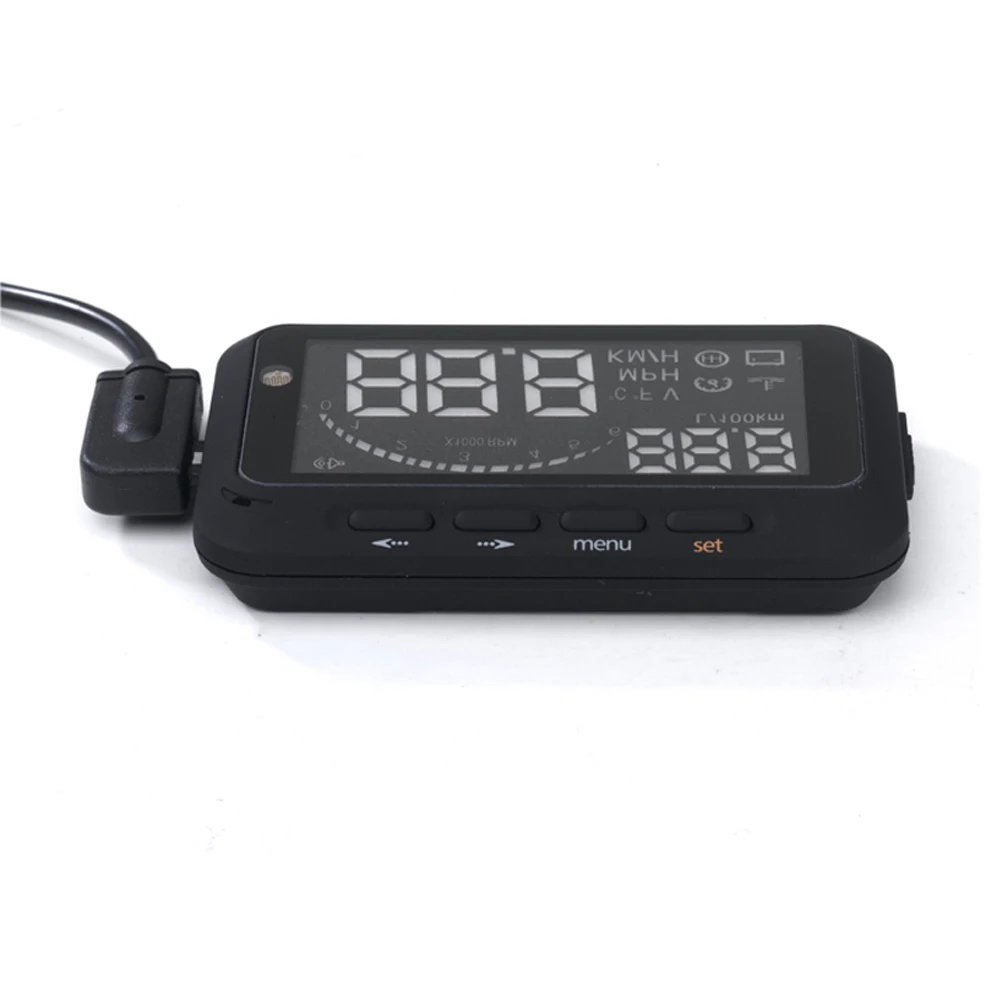

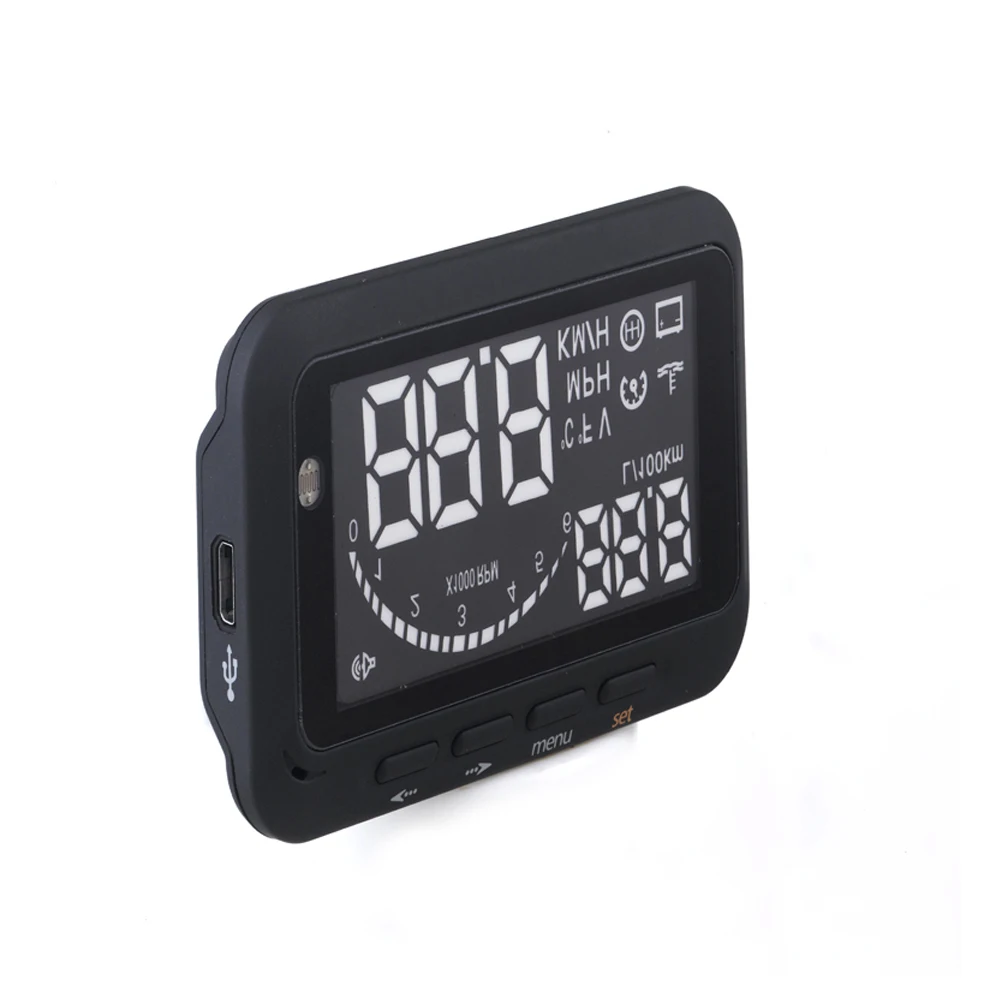

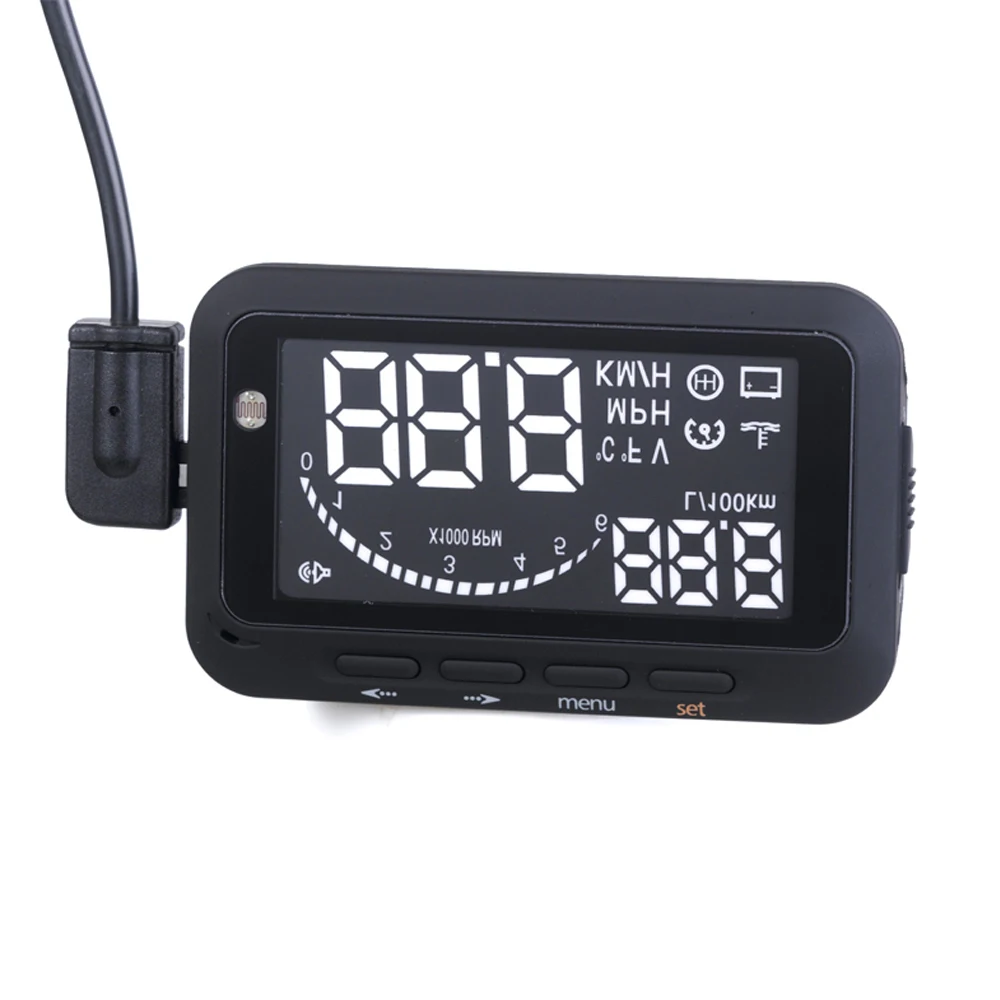

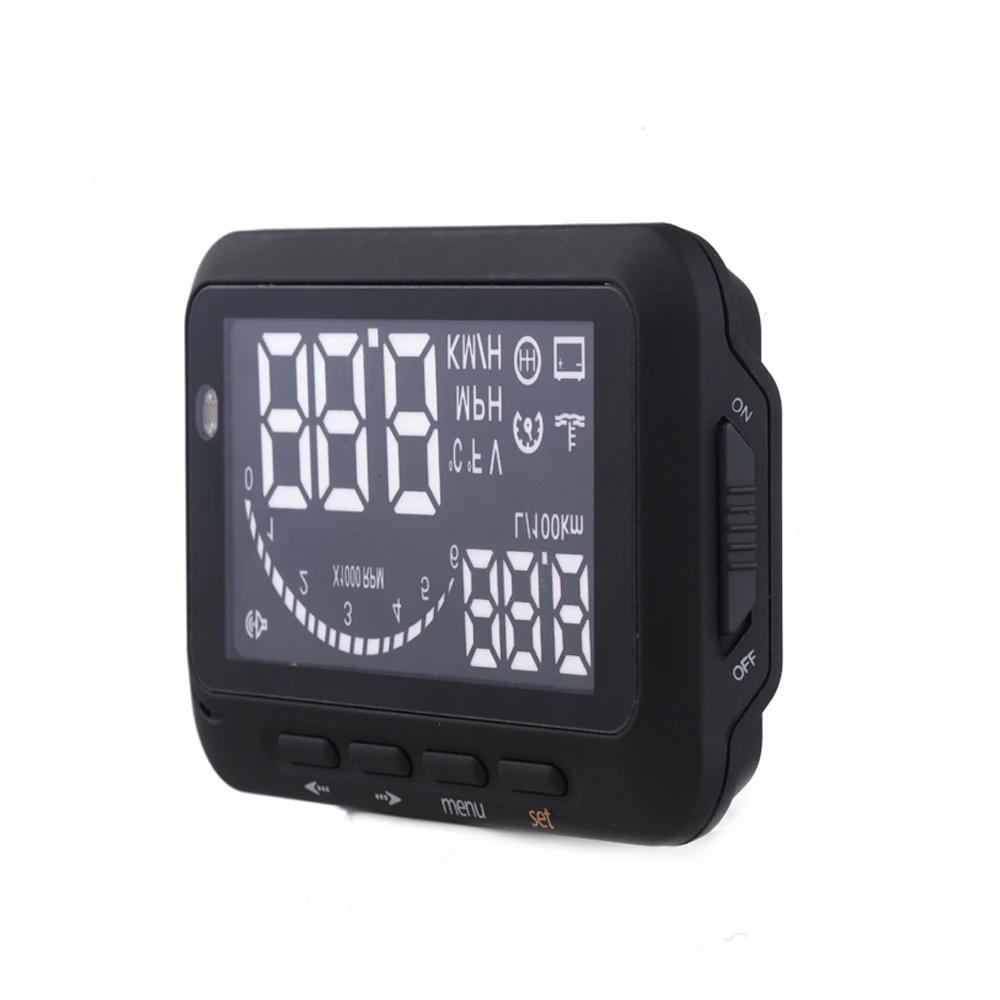

Автомобильный коллиматорный Дисплей, встроенная в транспортное средство HUD Предупреждение OBD 2 Системы F02

Это Многофункциональный HUD продукт, который разработан на основе OBDIIИнтерфейс и имеет хорошее соотношение затрат и производительности. Который может проецировать важную информацию (например, скорость транспортного средства) на лобовое стекло на уровне глаз водителя. Кроме того, расположение дисплея и яркость можно регулировать с помощью автоматической индукции, что позволяет водителю не смотреть вниз на приборную панель и сократить время визуальной мертвой зоны вперед

Поддерживаемое транспортное средство:Автомобиль с интерфейсом OBDII после 2003 года

Разница между F01 и F02 дисплей:

Функция дисплея головы вверх

1. Скорость: номер может указывать скорость тока.
2. Скорость вращения: указывает на вращающееся состояние двигателя, а измеренная шкала-на достигнутую скорость.
3. Температура воды: когда температура достигает 100 градусов по Цельсию, сигнал тревоги будет автоматически включаться сигнальный светильник.
4. Переключение передач напоминание: это будет напоминать водителю о необходимости переключения передач для экономии топлива, когда скорость двигателя и скорость транспортного средства приходят к определенному соотношению.
5. Напоминание о превышении скорости: значок перегрузки будет мигать и сигнализировать, когда транспортное средство превышает ограничение скорости, установленное заранее.
6. В режиме реального времени сто км/мгновенный расход топлива:Отображает расход топлива в сто км, когда транспортное средство движется, в л/100 км.
7. Единица километра: в международной системе единиц, обычно используется километр/час, в км/ч.
8. Батарея напряжение: в тех случаях, когда Батарея напряжения меньше, чем/достигает 12v, предостережение светильник будет светильник вверх, чтобы напомнить.
9. Знак зуммера: Нажмите кнопку переключения, чтобы включить или выключить звук зуммера.

Подготовка перед установкой и использованием

1. Знать тип вашего транспортного средства., только когда тип вашего автомобиля соответствует стандартам OBDII, может HUD обычно использоваться на вашем транспортном средстве. Откройте капот двигателя и найдите наклейку ниже (см. Изображение ниже), если у него есть такие слова, как сертификат OBDII, то HUD может быть установлен. Проверьте, есть ли тестовая диагностическая связь (TDCL) под рулем. (Большинство автомобилей, произведенных позднее 2006 года в Китае, были оснащены TDCL)

2. Найдите диагностическую ссылку 16 pin (см. Изображение ниже) транспортного средства и хорошо подключите его к соединительной линии OBDII. Поскольку различные типы транспортных средств имеют различные позиции для диагностических звеньев, а некоторые из них относительно узкие, можно приобрести патч-корд.

3. OBD интерфейс кладет нескользящий коврик в плоское место перед навигационным мостом, И затем вы можете разместить на нем хост-машину HUD и отрегулировать его местоположение в любое время.

4. Отражающая пленка должна быть наклеена прямо над хост-машиной H101, и она должна быть в состоянии отразить на экране хост-машины ..

Методы вставки пленки:

А. Равномерно Поливайте место, где будет наклеена пленка;
B. Оторвите слой пленки и протрите его с обеих сторон и вставьте в нужное место.
C. После того, как вы хорошо отрегулируете расположение, вы можете использовать картон с царапинами или что-то еще плоское, чтобы разрезать пленку и выдавливать воду наизнанку, пока в ней нет пузыря или воды.
D. Через несколько минут, влага внутри пленки полностью испаряется, затем вы можете закончить это, вытирая воду и пыль вокруг.

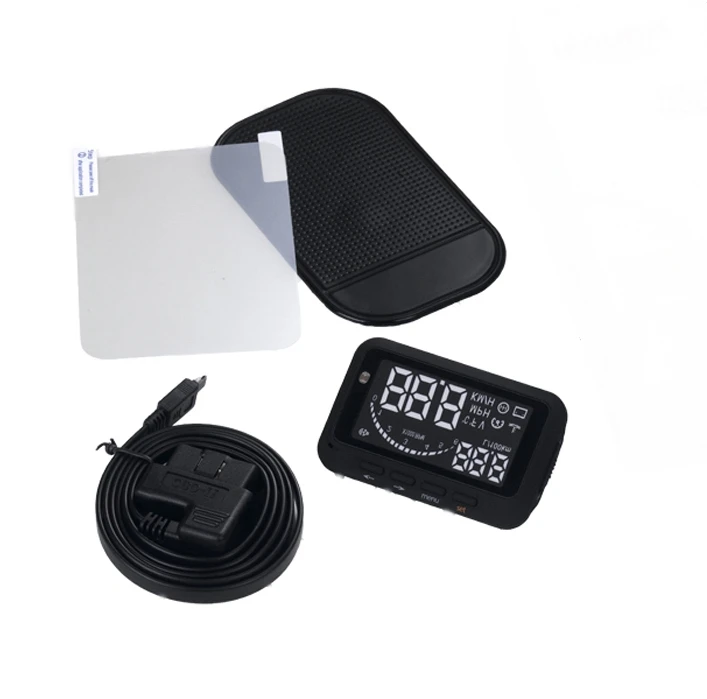

Посылка включает:

1 шт. xХост-машина HUD
Отражающая пленка-1 шт.

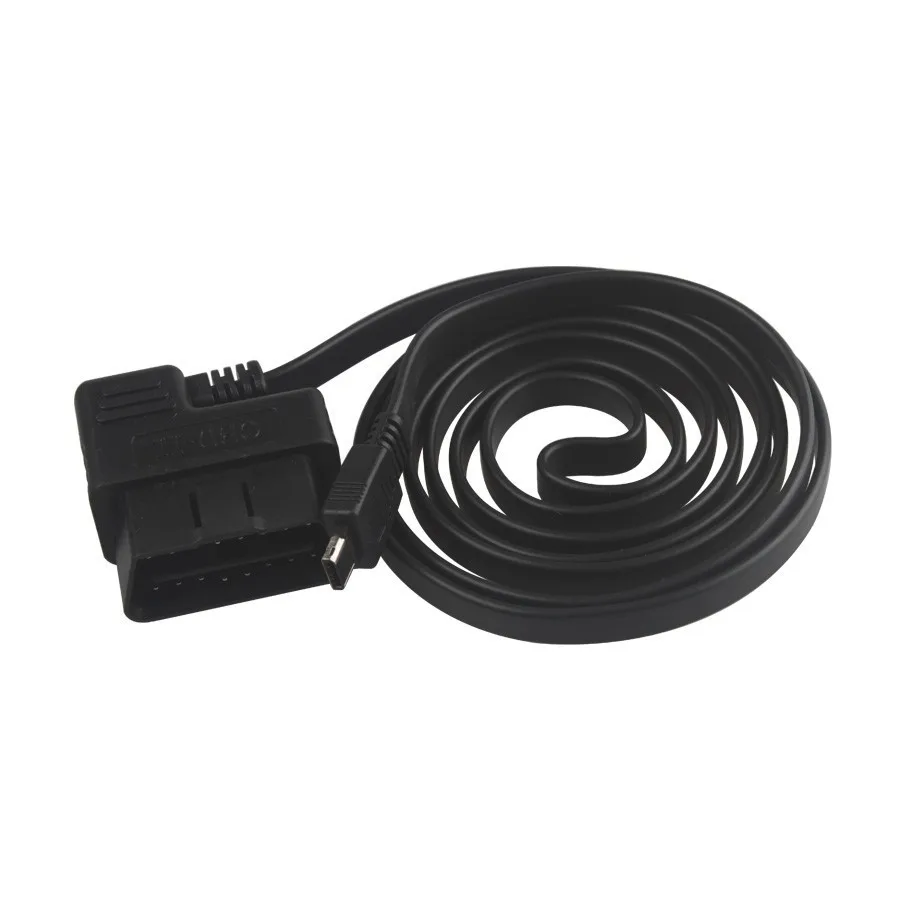

Соединительная линия OBD2-1 шт.
1 шт. Руководство пользователя
1 шт. нескользящий коврик
1 шт. гарантийный талон



В1. Что делать, когда HUD не может быть подключен к разъему OBD?
A1: наш продукт имеет стандартный разъем OBD II. Если он не может быть подключен к этому разъему, это показывает, что ваше транспортное средство не совместимо с этим видом разъема.

В2: Что делать, если он не может начать?
A2: Пожалуйста, проверьте, правильно ли вы установили разъем OBD II и включили ли вы источник питания.

В3: Что делать, если я не могу обнаружить договор?
A3: Пожалуйста, включите хост-машину HUD во время включения двигателя и убедитесь, что транспортное средство соответствует стандарту OBD II.

В4: Что делать, если скорость, показанная на HUD, ниже, чем на панели Автомобильный инструмент?
A4: почти все панели приборов на транспортном средстве не могут показать правильную скорость транспортного средства, и скорость на нем часто на 2-5% выше реальной скорости, что в основном не относится к безопасности. Это может объяснить, почему люди часто не фотографируются, когда они ездят на скорости до 140 км/ч. Фактически, реальная скорость составляет всего 120 км/ч.

Q5: Что делать, если нет напоминания о звуке для тревоги?
A5: звуковой переключатель может быть выключен. Если знак зуммера отображается на HUD, это означает, что звук включен, в противном случае переключатель выключен.
