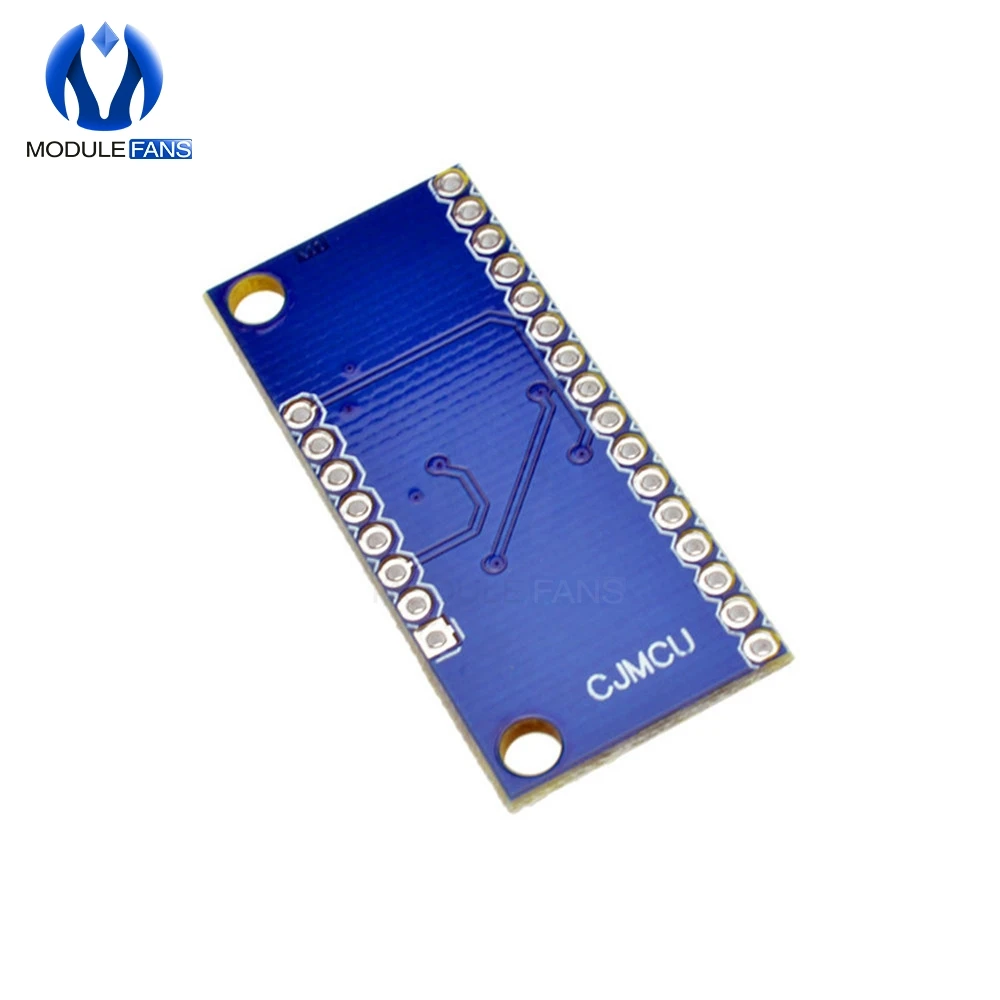

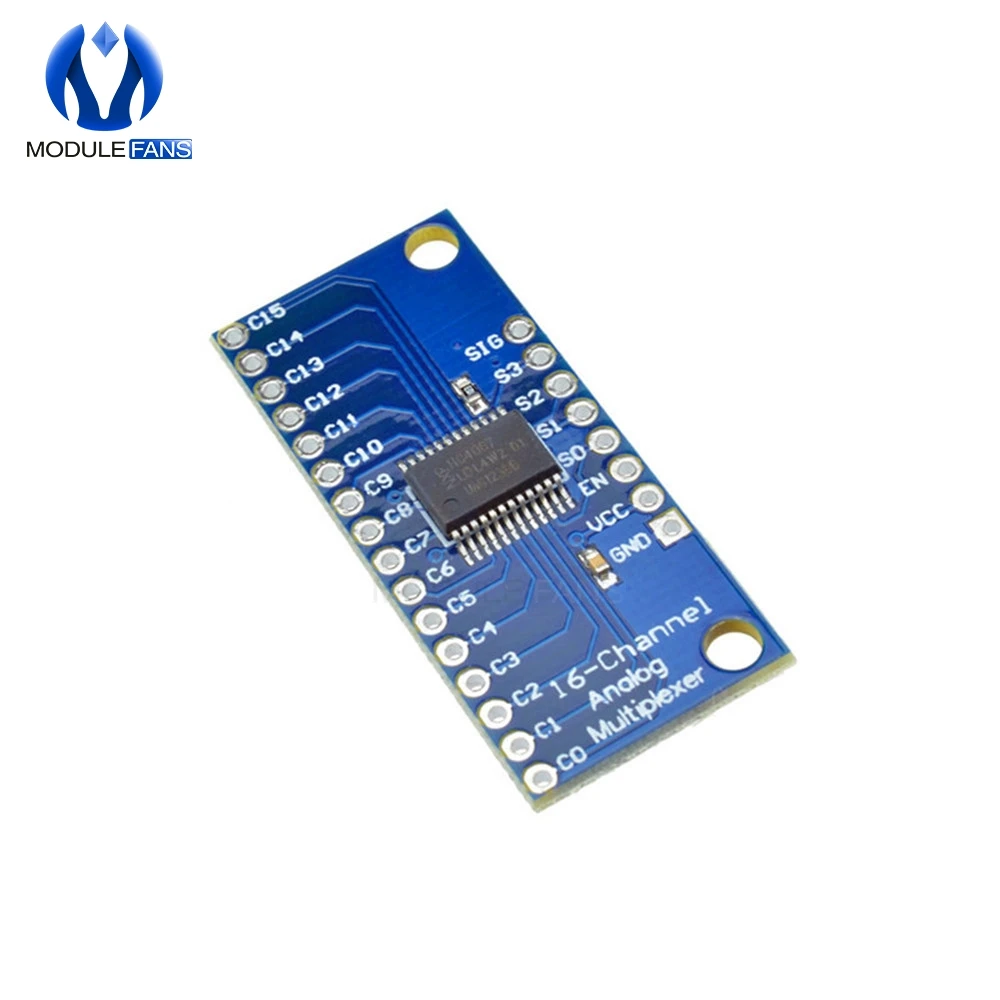

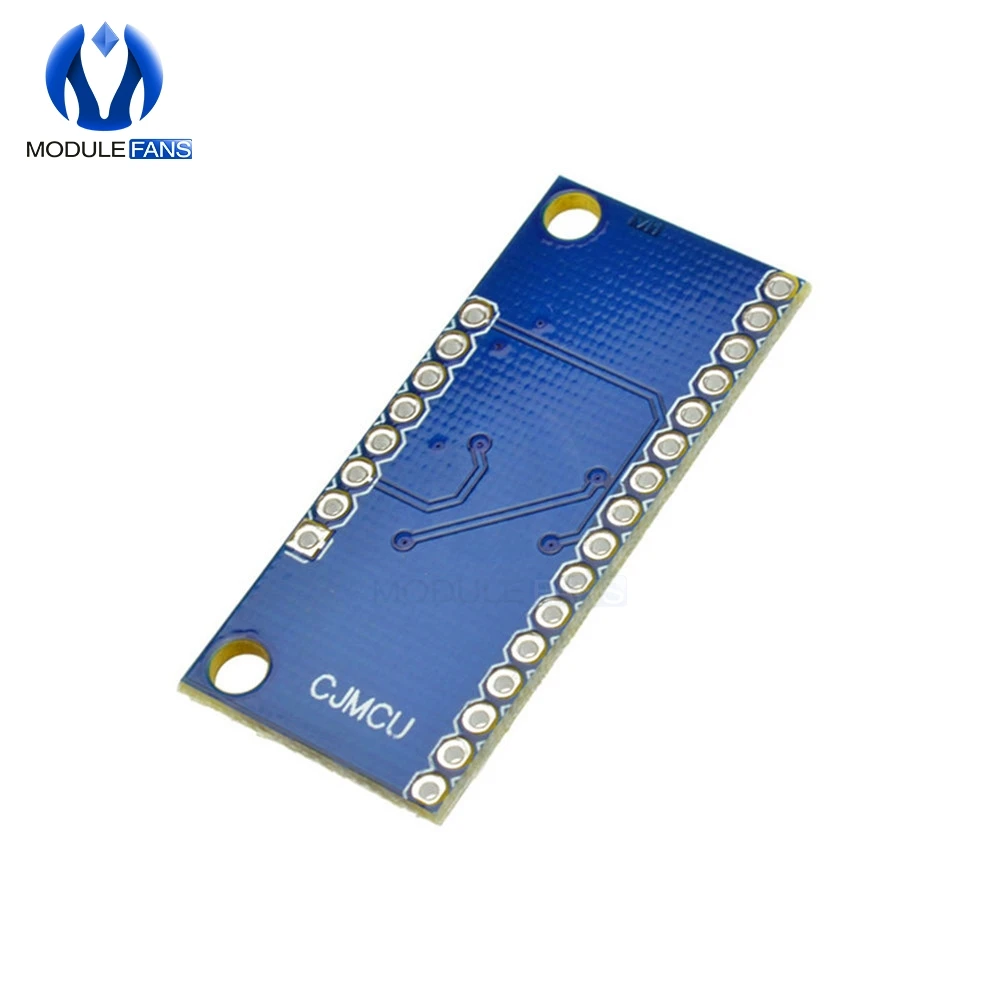

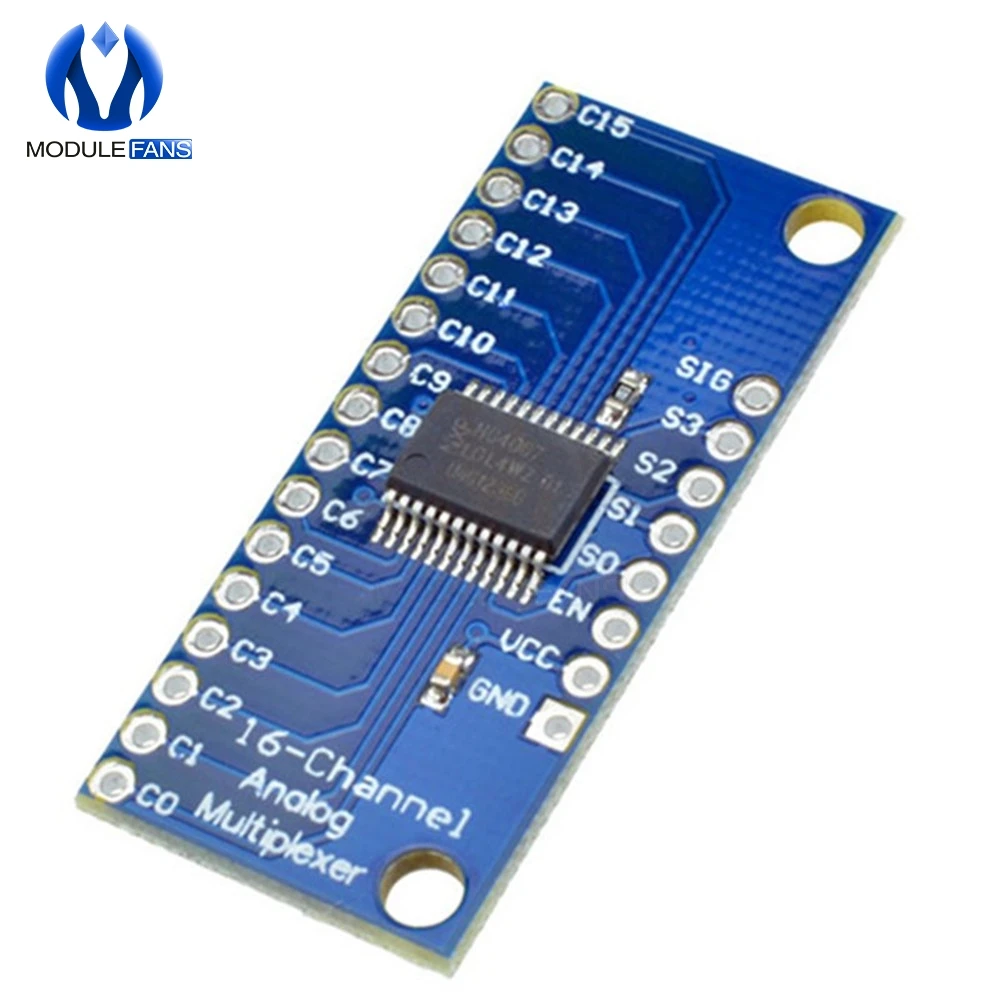

CD74HC4067 16 канальный с аналоговым и цифровым дисплеем мультиплексор коммутационная

---

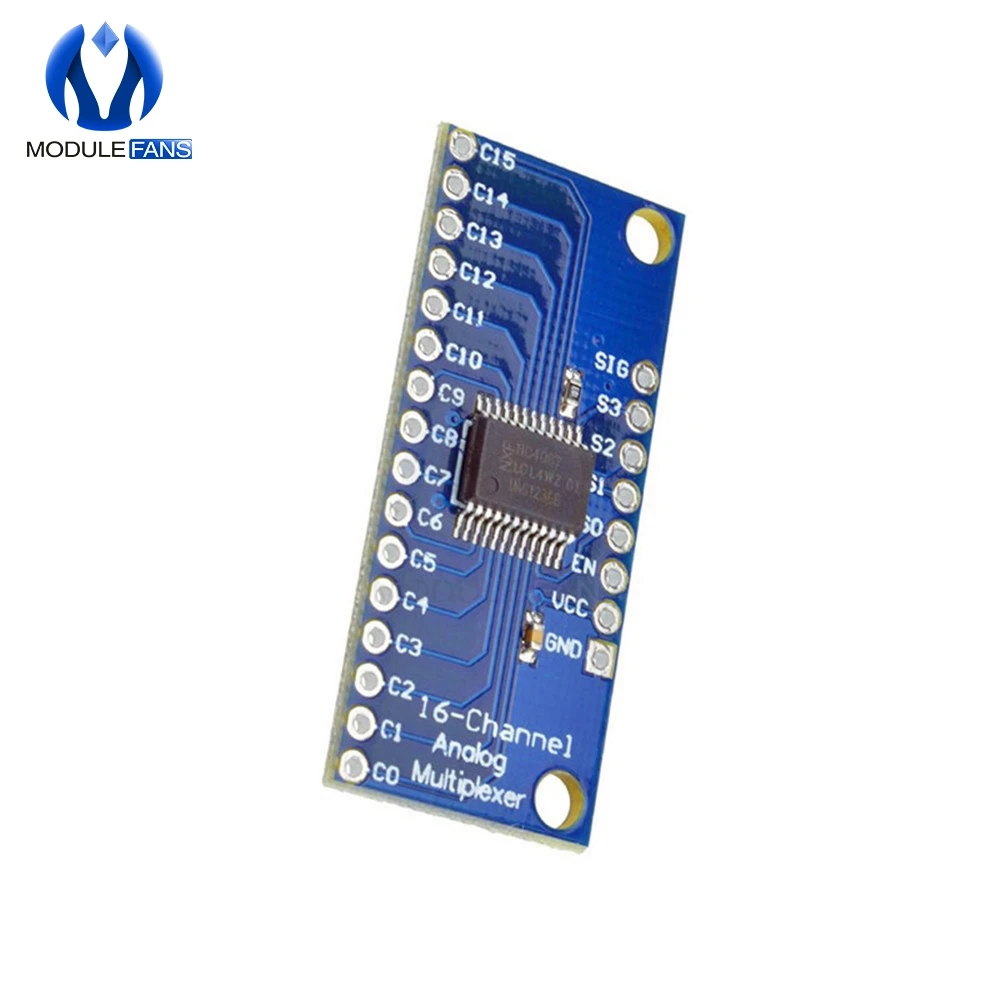

Это a коммутационная плата за очень удобный 16-канальный аналоговый/цифровой оптический мультиплексор/демультиплексор CD74HC4067. Этот чип похож на поворотный переключатель-он перемещает общий штифт (COM в схеме SIG на плате) к одному из 16-канальный видеорегистратор шпильки (CHANxx). Работает как с цифровыми, так и с аналоговыми сигналами (напряжение не может быть выше VCC), И функции соединений в любом направлении. Чтобы контролировать его, Подключите 4 цифровых выхода к адресу чипа, выберите контакты (S0-S3), И отправьте ему бинарный адрес желаемого канала (см. Таблицу данных для получения подробной информации). Это позволяет подключать до 16 датчиков к вашей системе, используя только 5 контактов!
Так как mux/demux также работает с цифровыми сигналами, Вы можете использовать его для передачи последовательных данных ttl-уровня или от нескольких устройств. Например, вы можете использовать его для подключения контактов TX 16 устройств к одному контакту RX на вашем микроконтроллере. Затем вы можете выбрать любое из этих 16 устройств для прослушивания. Если вы хотите двустороннюю связь, вы можете добавить вторую доску к маршруту Линия TX вашего микроконтроллера до 16 линий RX устройства. Используя несколько досок, вы можете создать аналогичные механизмы для I2C, SPI и т. д.
Внутренние переключатели двунаправленный, поддерживает напряжение между заземлением и VCC, Имеют низкое сопротивление «on» и низкую утечку «off», а также для предотвращения перекрестия, выполните переключение «break-before-make». Плата также выдает чип «включить» pin, который при вождении высоко, Полностью отсоединит общий штифт (все выключатели «выключены»). Особенности:
1,2 до 6В операции
2. "On" сопротивление: 70 Ом @ 4,5 в
3.6ns break-before-make @ 4,5 V
4. Широкий диапазон рабочих температур: от-55C до 125C Посылка включает в себя:

1 шт * CD74HC4067 CMOS 16-канальный с аналоговым и цифровым дисплеем мультиплексор коммутационная плата для Arduino
