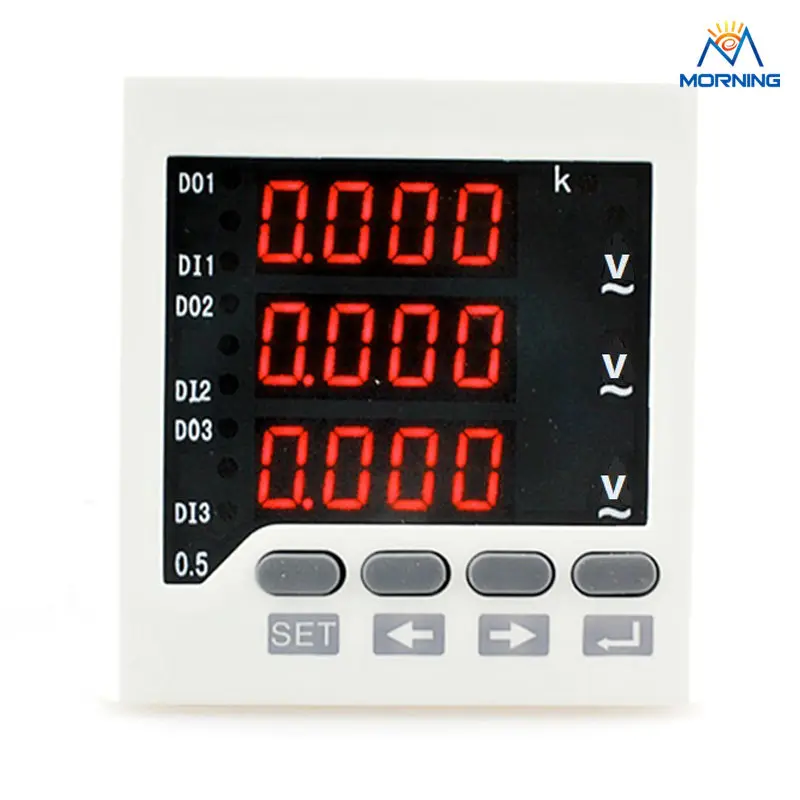

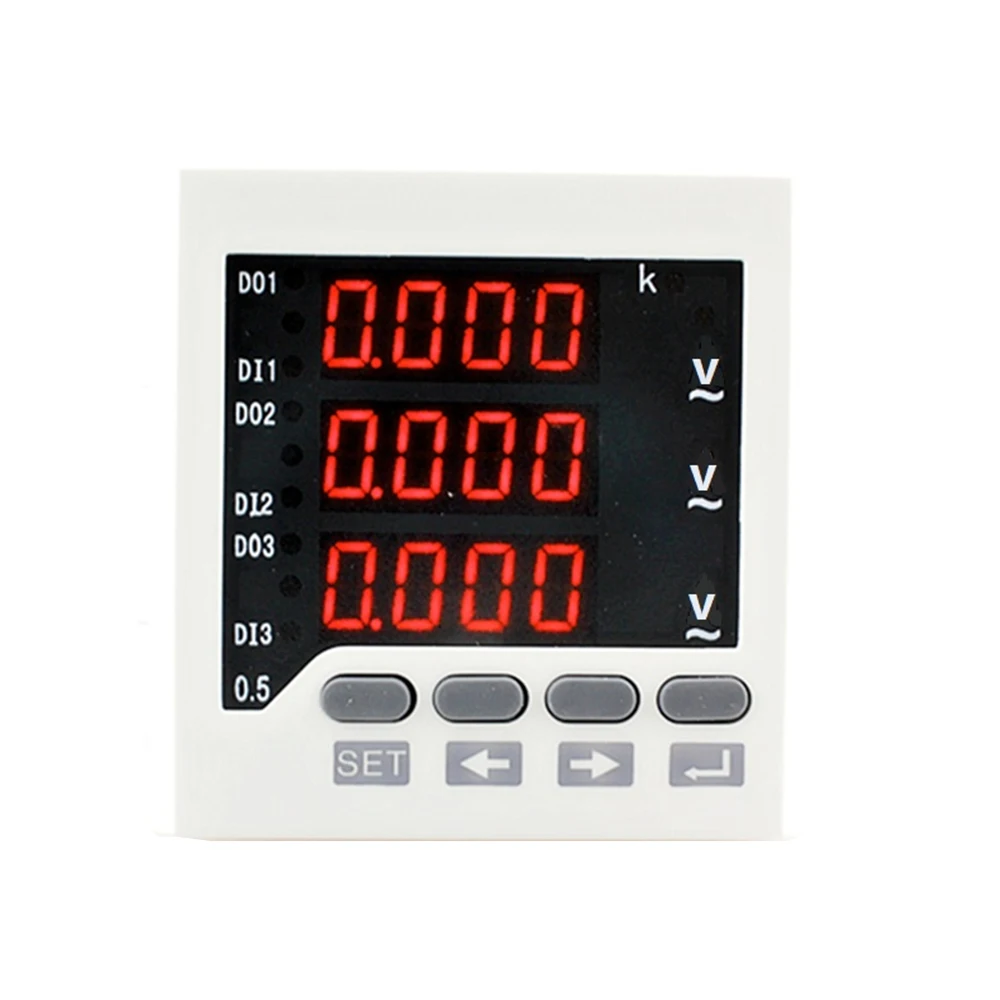

3AV73 Размер панели 80*80 мм заводская цена 3 фазы Цифровой вольтметр линии

Особенности

• Измерьте трехфазное напряжение переменного тока с высокой точностью.

• Обеспечивает светодиодный дисплей и локальный запрос данных.

• Программируемый трансформатор напряжения.

• Поддержка RS-485 связи и протокола Modbus-RTU.

• Поддержка входного сигнала переключателя, выхода переключателя и аналогового выхода.

• Источник питания: AC/DC 80 V ~ 270 V, AC 220 V, AC 380 V, AC 100 V

• Есть различные размеры, чтобы удовлетворить требования различных электрических цепей.

Технический индекс

Точность измерения

Напряжение

КЛАСС 0,5

Вход измерения

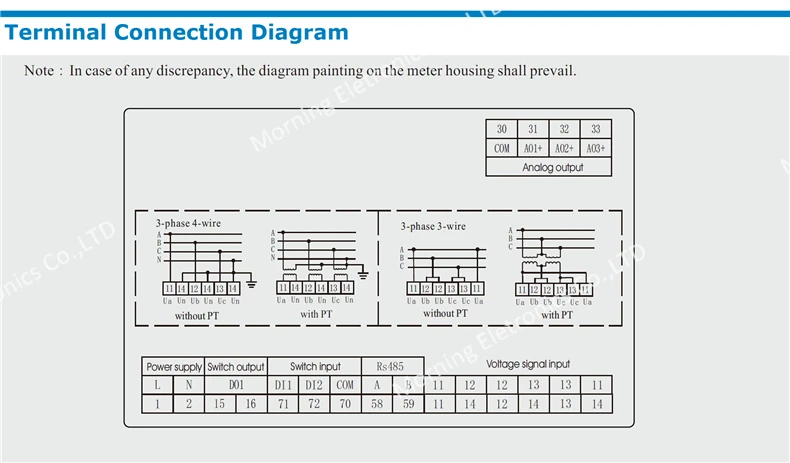

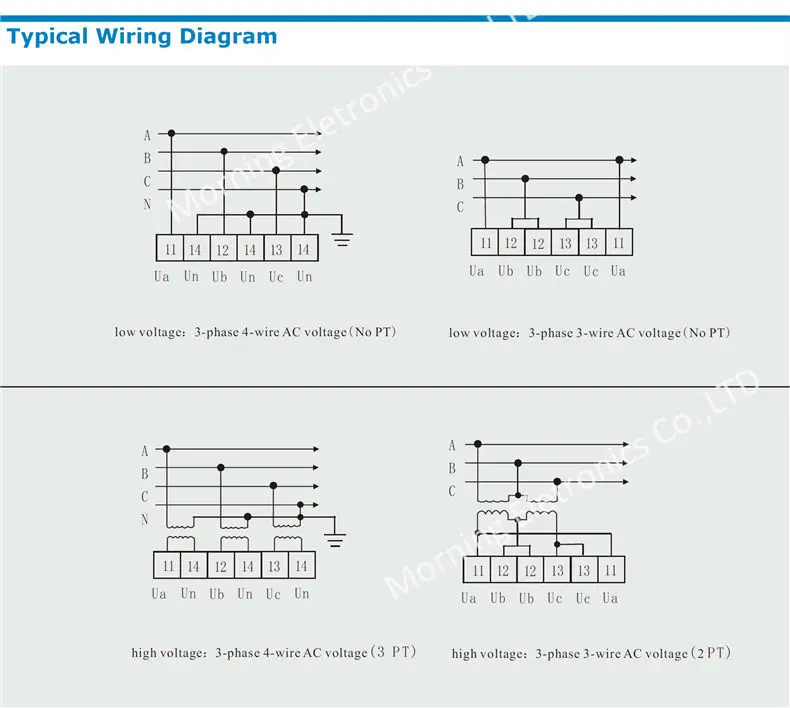

Электропроводка

Безуходный 3-х фазный 3-жильный, 3-фазный 4-провод

Лучшее соотношение цена/качество

AC 57,7 V, AC 100 V, AC 220 V, AC 380 V

Защита от перегрузки

Устойчивый: 1,2 раз; мгновенный: 2 раза/1 с

Мощность потребления

<1ва (на фазу)

Импеданс

> 300mΩ

Частота

45 ~ 65 Гц

Мощность питания

Рабочий диапазон

AC/DC 80 V ~ 270 V, AC220V, AC380V, AC100V

Мощность потребления

<4VA

Функциональный модуль

Связь интерфейс

1 петля RS-485 связи, MODBUS-RTU протокол

Скорость передачи: 2400 ~ 19200bps, по умолчанию: 2400bps

Значение для переключения входного сигнала

4 петли значение для переключения ввода, сухого соединения

Значение для переключения выход

3 петли релейный выход, возможность: AC 250 V/5A, DC 30 V/5A

Выход системы передач

3 петли аналоговый выход: 0/4 ~ 20 мА или 0 ~ 5/10 в

Защита окружающей среды

Операционная среда

-10 ~ + 50 °C

Среде хранения данных

-25 ~ + 70 °C

Относительная влажность

≤93%, в месте без коррозионного газа

Высота над уровнем моря

≤2500m

Безопасность

Сопротивление изоляции

> 100MΩ

Испытательное напряжение переменного тока:

AC 2kv

Электромагнитный Совместимость

Электро-статический заряд

Класс 4

Электрические быстрые

Переходных частот импульсов

Класс 4

От перенапряжения

Класс 4

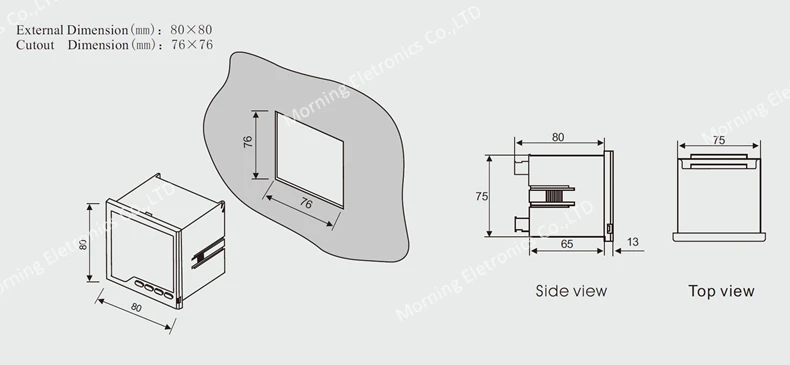

Размер изображения

Внешний размер (м)

120 × 120; 80 × 80; 96 × 48; 96 × 96; 72 × 72; 48 × 48; 120x60; 160x80

Размер выреза (м)

111 × 111; 76 × 76; 92 × 45; 92 × 92; 68 × 68; 45 × 45; 114x56; 152x76

Параметры в комплекте

Модель

Функция

Измерение

Расширенная функция (опционально)

Дисплей

Размер выреза (мм)

Внешний размер (мм)

Безуходный 3-х фазный напряжения переменного тока

Переключайте входные

Выходной переключатель

Выход системы передач

Связь интерфейс

Светодиодный

ЖК-дисплей

ME-3AV11

√

2

2

1

1

√

-

152X76

160x80

ME-3AV23

√

2

2

3

1

√

-

111X111

120 × 120

ME-3AV2Y

√

2

2

3

1

-

√

ME-3AV33

√

2

2

3

1

√

-

Защитного стекла 92X92

96 × 96

ME-3AV3Y

√

2

2

3

1

-

√

ME-3AV41

√

2

2

1

1

√

-

114X56

120x60

ME-3AV51

√

2

2

1

1

√

-

Защитного стекла 92X45

96 × 48

ME-3AV63

√

2

2

1

1

√

-

68X68

72 × 72

ME-3AV6Y

√

2

2

1

1

-

√

ME-3AV73

√

2

2

1

1

√

-

76 × 76

80 × 80

ME-3AV7Y

√

2

2

1

1

-

√

ME-3AV83

√

2

2

1

1

√

-

45 × 45

48 × 48

Примечание: количество дополнительных расширенных функций будет максимальным номером, который мы можем продлить в нормальных условиях.

Если у вас есть какие-либо особые запросы, пожалуйста, свяжитесь с нашим техническим отделом.
