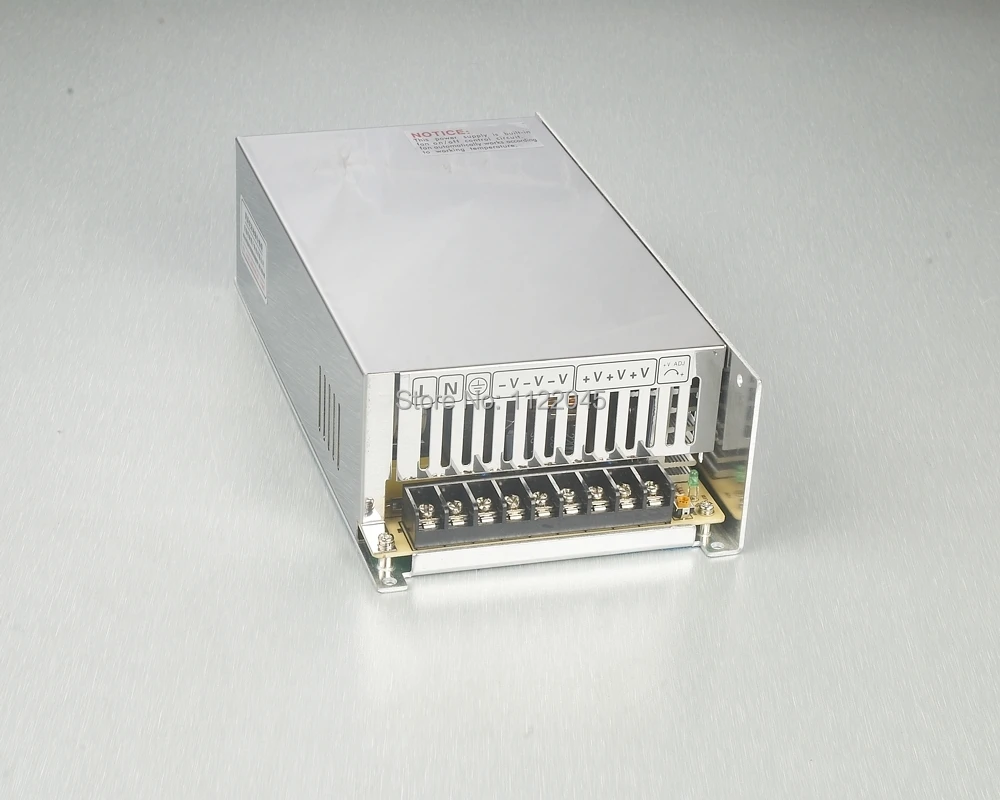

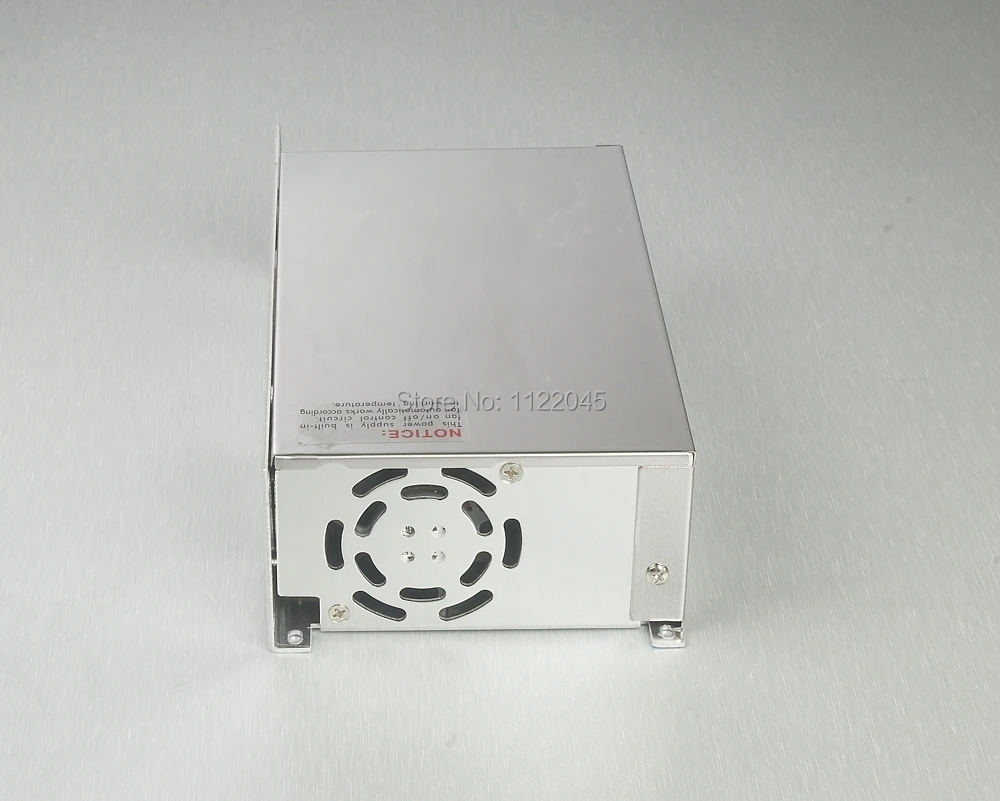

24 В 20A 500 Вт переменного тока/В тока Одноканальный выход алюминиевый источник

Модель

Параметры

S-500-5

S-500-12

S-500-15

S-500-24

S-500-48

DC Выход напряжения

5V

12V

15В

24V

48V

Диапазон выходного напряжения (Примечание: 2)

± 2%

± 1%

± 1%

± 1%

± 1%

Номинальный выходной ток

80A

40A

32A

20A

10A

Выход диапазoн тока

0 ~ 80A

0 ~ 40A

0 ~ 32A

0 ~ 20A

0 ~ 10A

Волна и шум (Примечание: 3)

75mVp-p

120mVp-p

150mVp-p

240mVp-p

240mVp-p

Стабильность на входе (Примечание: 4)

± 0.5%

± 1%

± 1%

± 1%

± 1%

Стабильность нагрузки (Примечание: 5)

± 1%

± 0.5%

± 0.5%

± 0.5%

± 0.5%

Выходная мощность постоянного тока

400W

480W

480W

480W

480W

Эффективность

80%

83%

84%

86%

87%

Регулируемый диапазон напряжения постоянного тока

± 10%

± 10%

± 10%

± 10%

± 10%

Диапазон входного напряжения переменного тока

90 ~ 130VAC/190 ~ 240VAC выбран переключателем 47 ~ 63Hz,250 ~ 340VDC

Вход ток

5A/230V

AC Пусковой ток

Холодный запуск при напряжении 46A/230V

Ток утечки

<3.5mA/240VAC

Защита от перегрузки

Сброс 120%-150%: автоматическое восстановление

Предохранение от перенапряжения

120%-150%

Высокотемпературная защита

ERH3 ≥ 65 ~ 70 градусов CelsiusFan on ,≤ 55 ~ 60 градусов CelsiusFan off ,≥ 80 ~ 85 градусов Цельсия. Отключите выход (5-15 в) ~(24-48 В)

Температура коэффициент

± 0.03%(0 ~ 50 градусов Цельсия)

Настройка, подъем, время ожидания

1s, 100ms, 50ms

Вибрация

10 ~ 500 Гц, 2G 10 мин,/1 цикл. Период 60 мин, Каждая ось

Выдерживаемое Напряжение

I/P-O/P: 1,5 KVAC I/P-FG: 1,5 KVAC O/P-FG: 0,5 KVAC

Сопротивление изоляции

I/P-O/P, I/P-FG, O/P-FG:100 м Ом/500 В постоянного тока

Рабочая температура и влажность

-10 ~ + 60 градусов Цельсия, 10% ~ 95% относительной влажности

Магазин температура и влажность

-20 ~ + 85 градусов Цельсия, 10% ~ 95% относительной влажности

Габаритные размеры

238x124x65мм (Д * Ш * В)

Вес

1.32kgS

Безопасность стандартов

GB4949,UL60950,EN60950

EMC стандарт

В соответствии с дизайном уровня GB9254 EN55022 EN55024 A

Обратите внимание

1. Параметр в условиях тестирования: 230 В переменного тока вход, номинальная нагрузка, 25 градусов Celsius70 % RH. Температура.

2. Допуск на настройку, стабильность цепи и стабильность нагрузки. (Примечание: 5).

3. Волновой тест: принятие "A12" двойной провод для 20 МГц, и 0,1 мкФ и 47 мкФ конденсатор короткого замыкания для прерывания.

4. Испытание на стабильность входного напряжения: самое низкое напряжение будет до самого высокого напряжения при перегрузке цепи.

5. Испытание на стабильность нагрузки: нагрузка от 0% до 100%.
