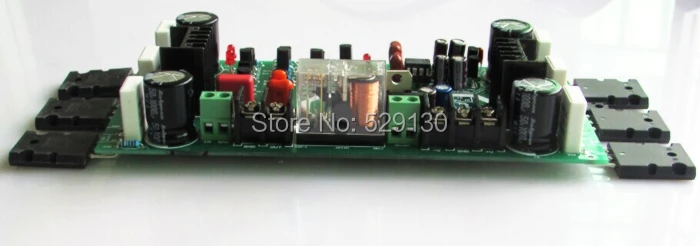

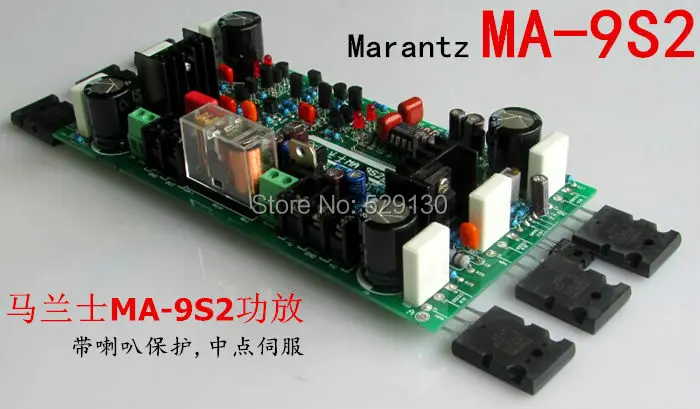

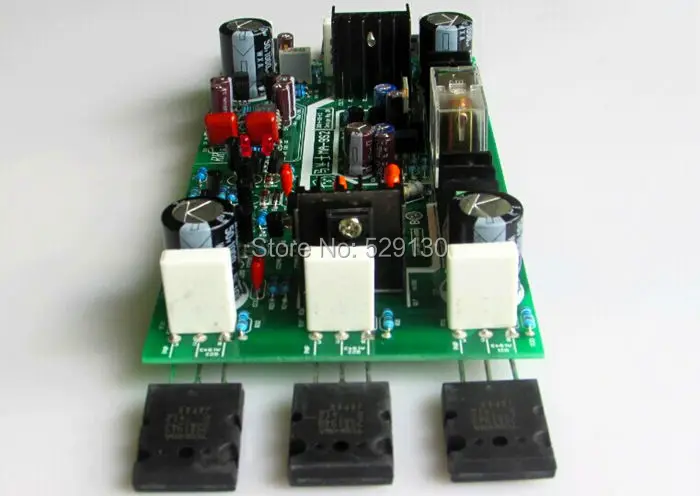

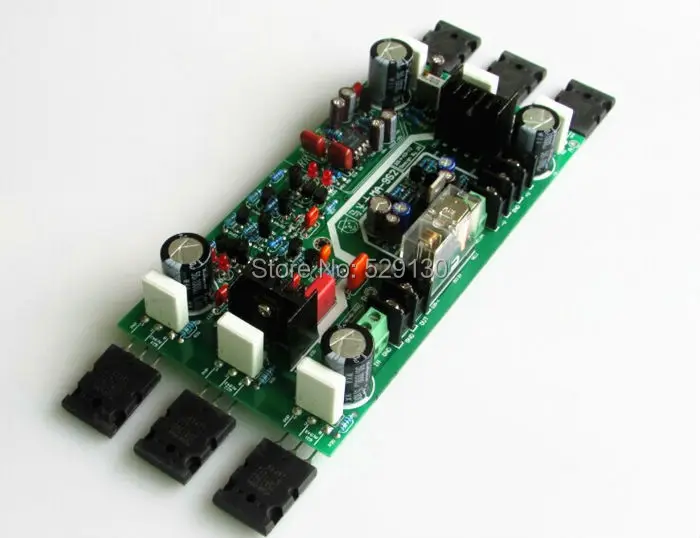

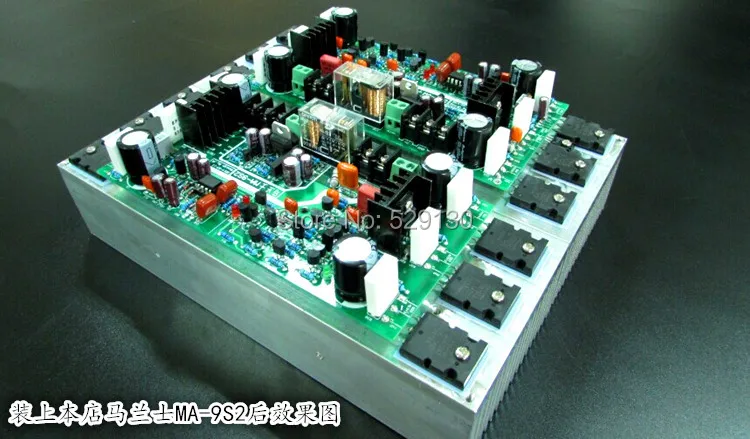

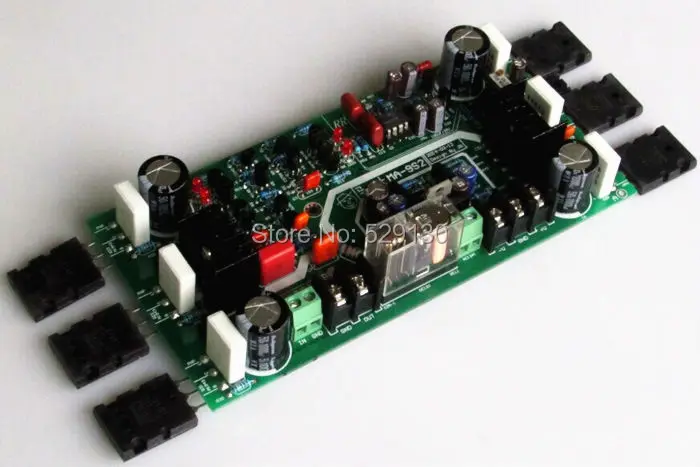

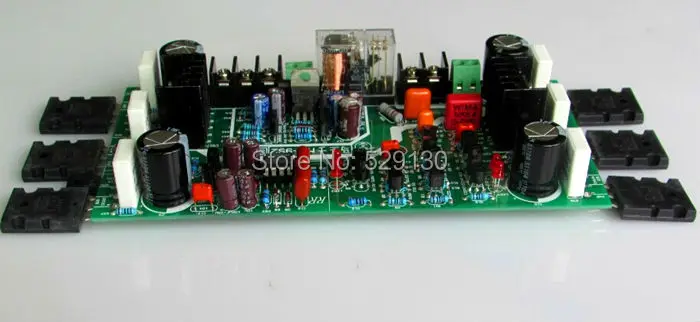

Diy товары marantz ma-9s2 задний усилитель моно усилители домашние с DC servo amp и динамик защиты 2sa1943 2sc5200 трубки amp(DIY KIT)

Пояснение:

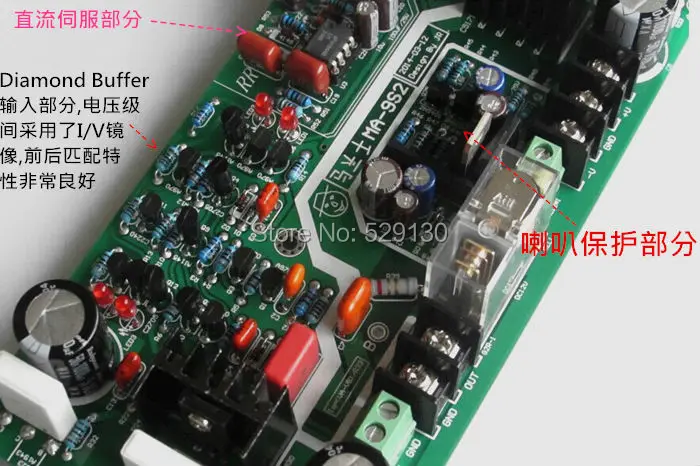

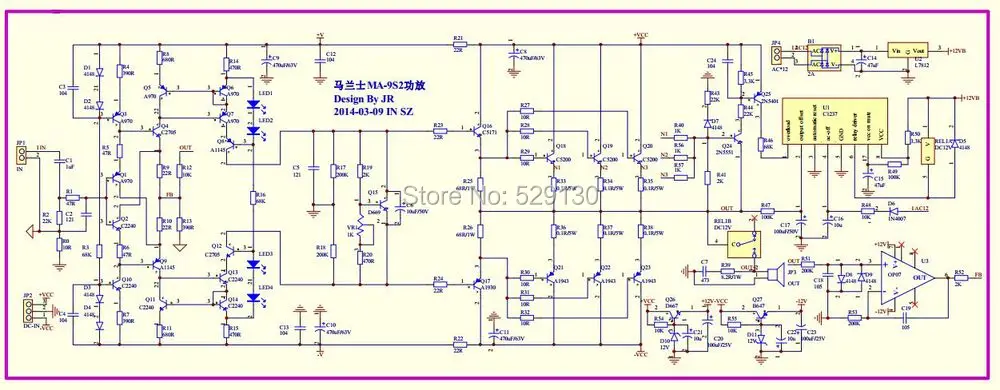

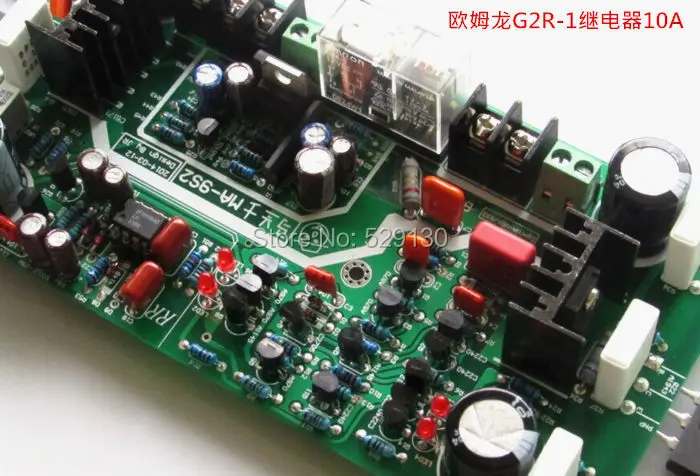

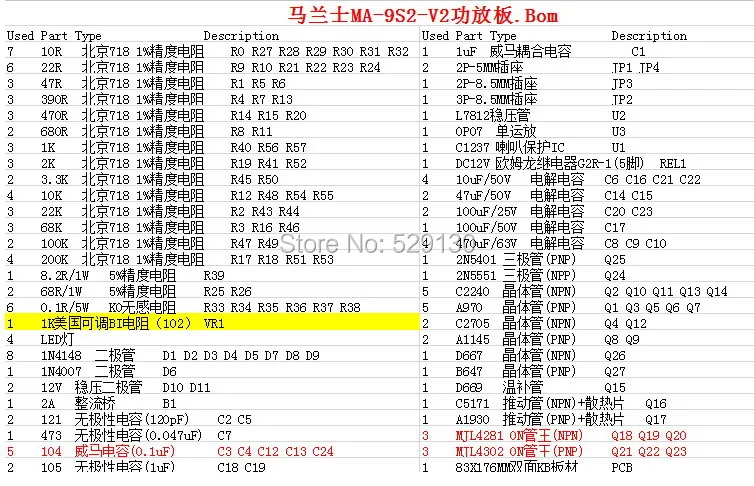

Избегайте, компонент и схема архитектура отличается. Эта линия дороги использует специальныеАлмаз буфера архитектура, Есть пять пар2SC2240/2SA970 + 2 SC2705/2SA1145Состав, на трубе одного типа транзистора находится в авангарде в цене, не дешево 2N5551 и т. д. они подходят только для акустических защитных трубок, регулируемых по сравнению с дорогимиАмериканский BI. MA-9S2 оригинальная машина-это три пары фасонов, дизайн большего объема не может быть, схема увеличивает среднюю точку DC сервопривода,UPC1237 + импортные OmronСхемы защиты динамиков, развязка четырех ruby RUBYCON емкостью 1000 мкФ/50 В является краеугольным камнем хорошей цепи, использование материалов заказ для обеспечения хороших результатов!

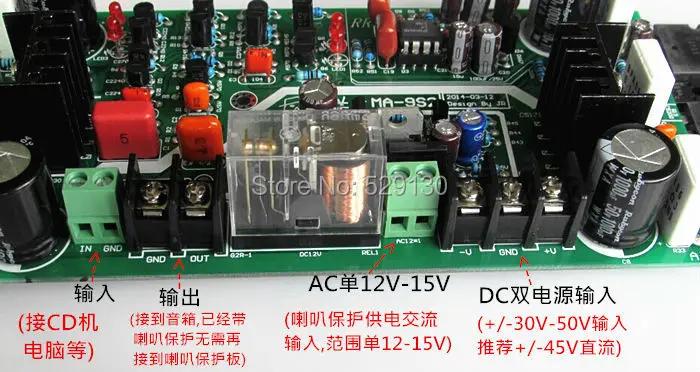

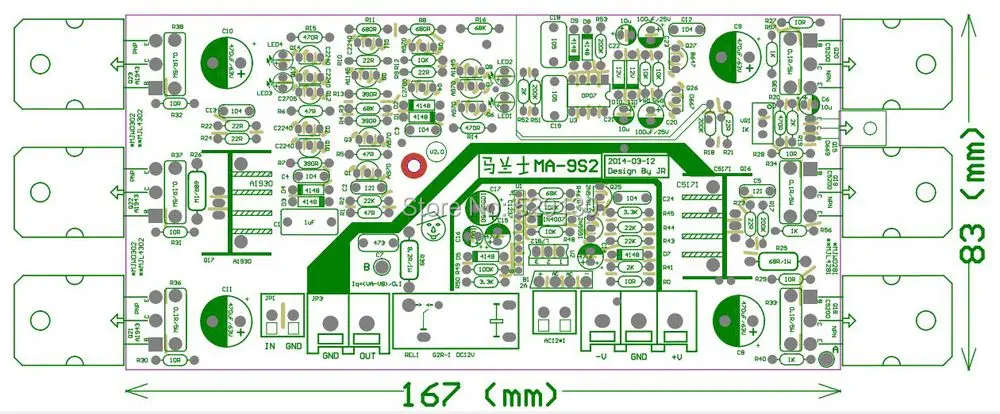

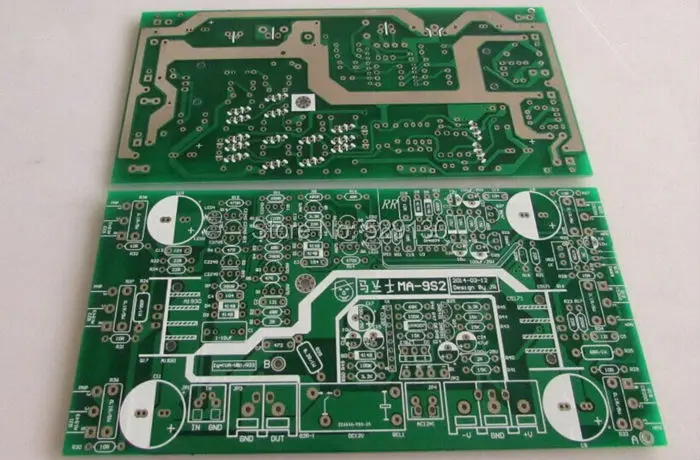

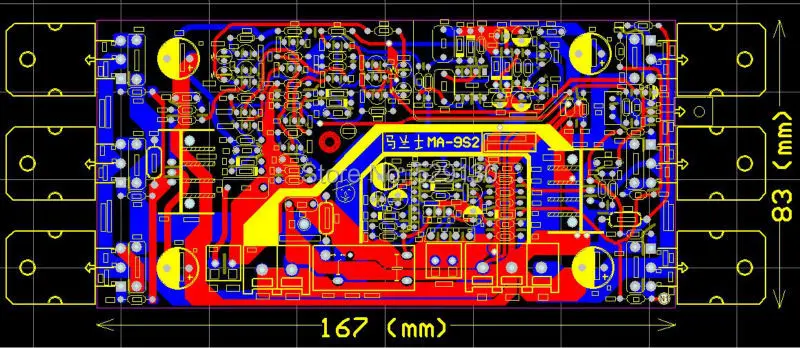

(Выпрямленная и фильтрованная плата питания: мы отмечаем, что эта рекомендация о усилитель мощности выпрямляется и фильтруется через Двойной источник питания постоянного тока после, не напрямую подключен к трансформаторуВыходная мощность: 250 Вт (общее гармоническое искажение THD + N <0.1%), DC + В-50 в, 4 Ом нагрузки измеряется под; Marantz MA-9S2-stage блок питания часть +/В-45 В; двойной 32 В в выпрямительный трансформатор после + В-45 В; Напряжение питания: DC двойной 30-В 50 в (более высокое напряжение требуется для изменения значения напряжения конденсатора фильтра), Рекомендуемый +/-45 В,Размер MAPCB: 83X167 мм, разумный и компактный макет для транзита (один канал во время плавника);)

Независимо от величины напряжения питания (убедитесь в том, что напряжение в DC + В/-30 в и выше) не должно менять никаких параметров твердого сопротивления для тока приблизительно 1,5 мА, 4,8 мА, 7,5 мА; полученные параметры после повторения после этой регулировки, рабочая currentWas 1000u/50 В), которые могут быть как точки высокого давления, Другой без изменений, введите алмаз буфера сегмент цепи workersif клиент хочет высокого напряжения источника питания (больше, чем DC +/-50 В), только разделительный конденсатор C8, C9, C10, c11 (kitnote :( высокого напряжения объем конденсатора как замена емкость будет относительно пониженное давление) бас погружение глубокий, Теплый бас чувствовать себя очень мягкие ощущения очень удобные listeningHome достаточно большой теплоотвод охлаждающий эффект можно регулировать до 500мА, лихорадка больше! Фактический звук 100 мА очень хороший,

Marantz MA-9S2 прототип для класса AB Усилитель quiescent регулирование тока 100MA-200MA был наиболее удовлетворительным, если вы buyIs 0.1R), Регулятор напряжения составляет 10 мВ ток покоя составляет 100 MAClose до или даже лучше, чем много встроенного усилителя, очень хорошо! Обратите внимание, что выходная мощность неиндуктивного резистора составляет 0,1 R/5 Вт (оригинальная машина обеспечивает, чтобы во все времена среднее напряжение было значительно нулевым, это уровень мВ в единичных цифрах, обычно в пределах 0-6 мВ, Thenplus середины DC servo цепи так, что середины от отладки особенности сервоконтура выход отзывы будет ввести, ток), фагот рядом с точкой в Q18, B точка на выходной стороне, PCB отмечен с; в MA-9S2 усилитель мощности на основе а именно:Выходное напряжение через A и B точка о 10MV (R33 выходного напряжения через резистор 0,1 Ом Сопротивление делится на этот staticfirstПо часовой стрелке поверните несколько кругов! Безопасности! Резисторы не установлены назад!

(Регулируемый резистор установлен анти против часовой стрелки ток покоя будет меньше) сопротивление) делает тока покоя около 100MA, VR1 против часовой стрелки ток покоя становится большим, по часовой стрелке уменьшается! По предложению перед powerAfter завершения сварки установлен теплоотвод (Примечание трубки и плавники, чтобы быть хорошо изолированы), отрегулируйтеVR1 (1 К точность регулируемый electriccommissioning процедура :( просто настроить ток покоя линии, середины Бесплатная отладки)
