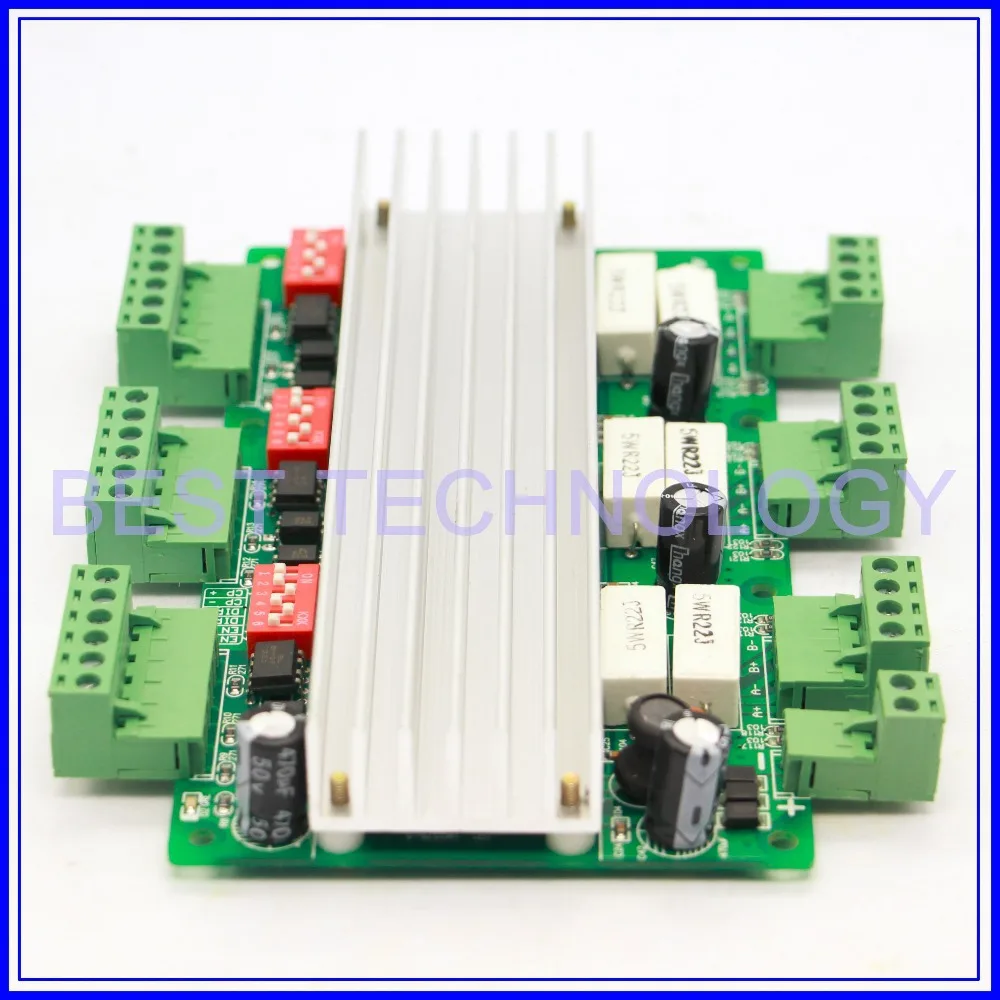

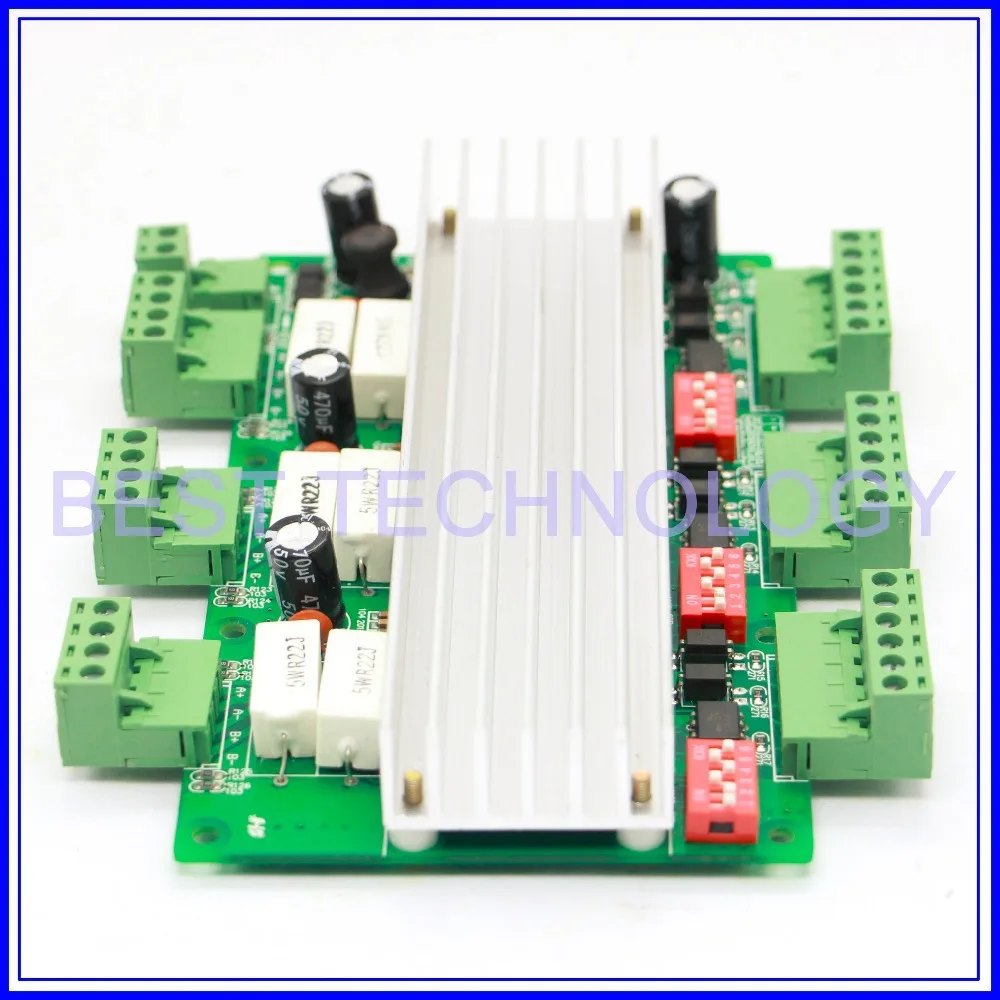

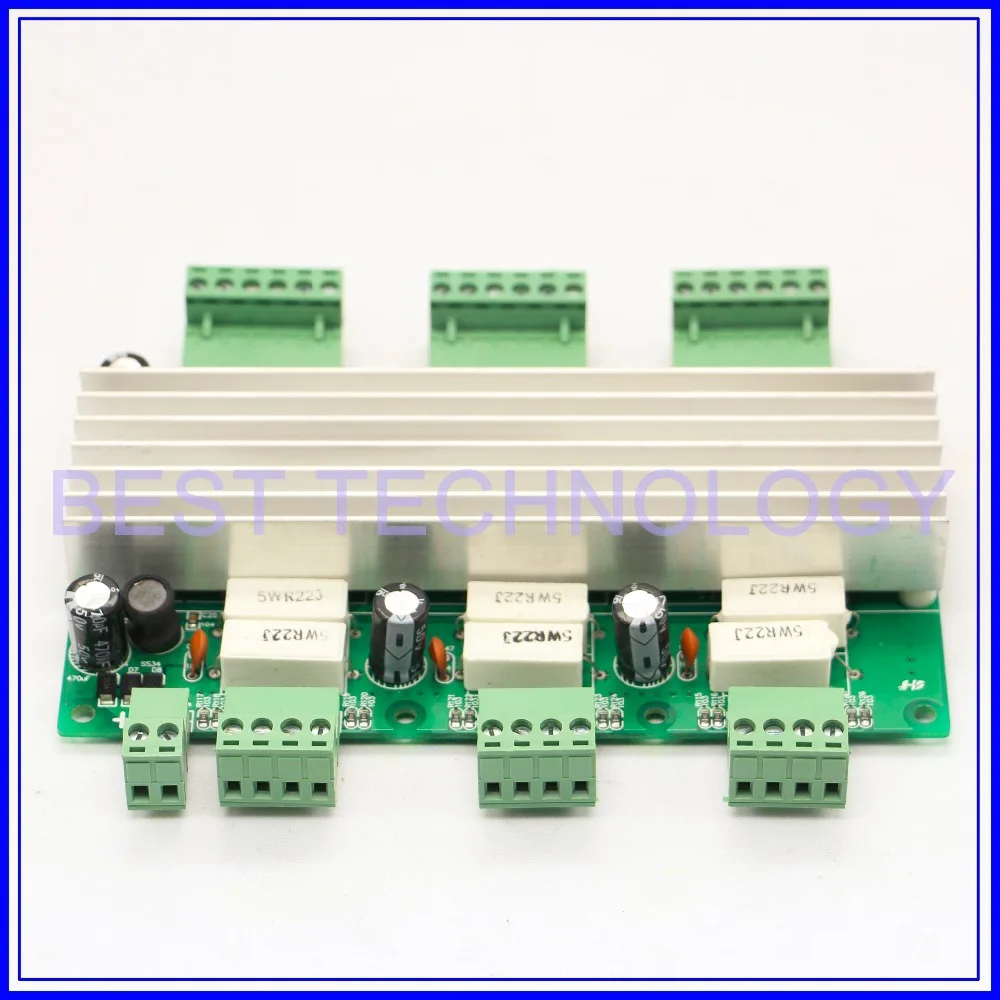

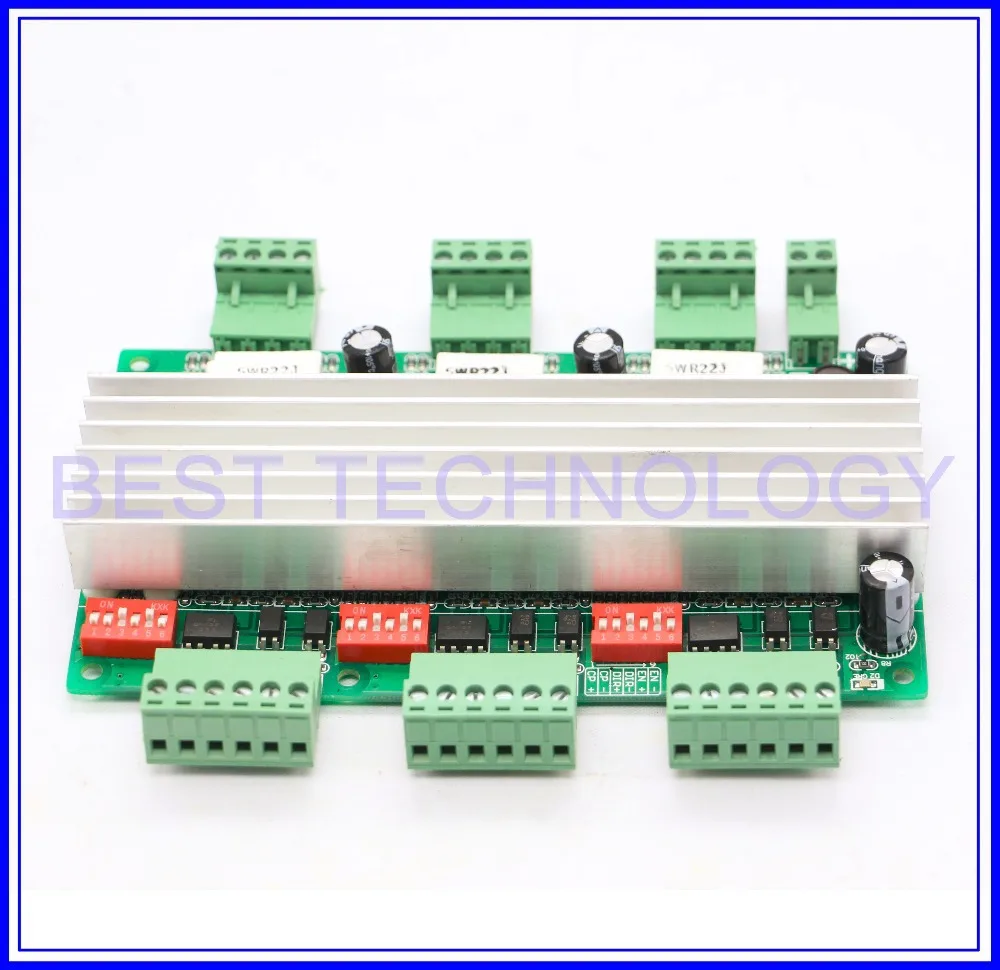

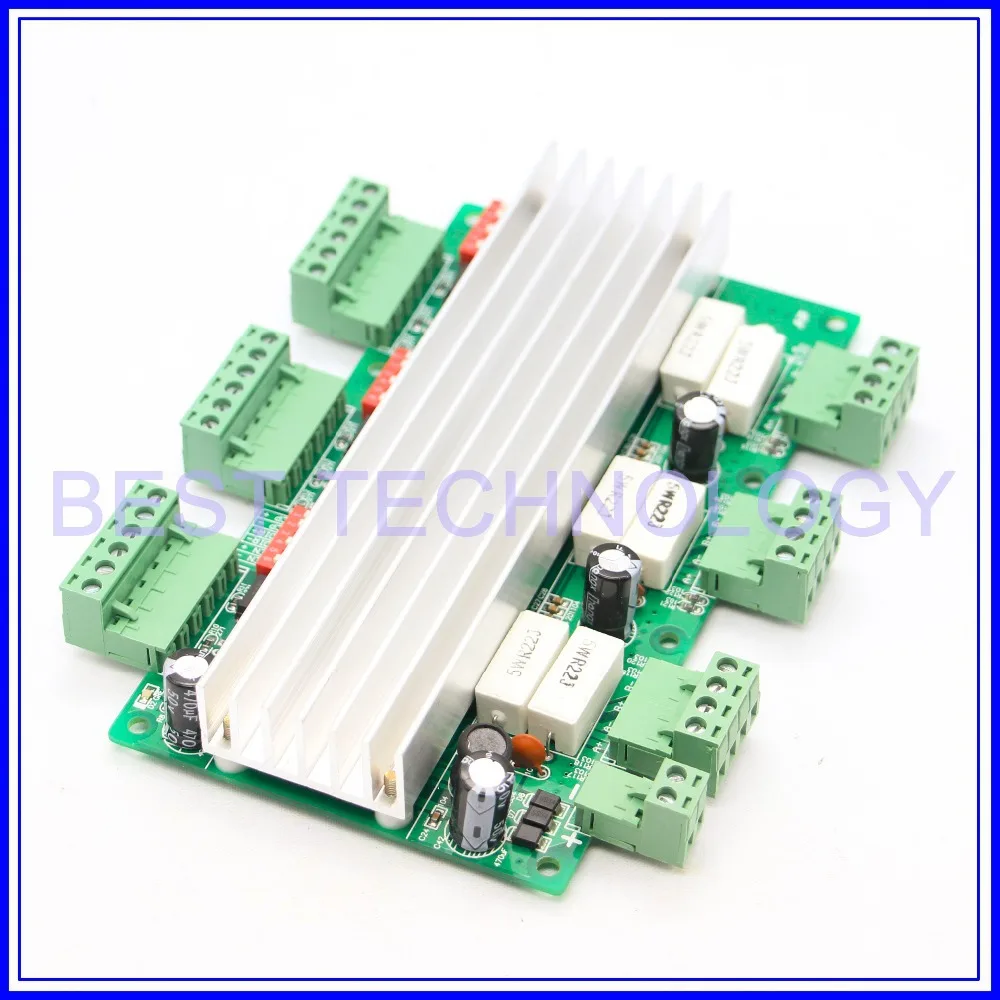

3 осевая плата драйвера с ЧПУ 3A 12 32VDC 128 микрошаговый драйвер двигателя Nema17 Nema 23

3 осевая плата драйвера с ЧПУ 3A 12 32VDC 128 микрошаговый драйвер двигателя Nema17 Nema 23

Плата шагового двигателя 3 А, 1 шт.

1. Краткая информация:

• HYQD43-H5742 является профессиональным три оси двухфазный Драйвер шагового двигателя доска может осуществить контроль заднего хода, защита от перегрева и защита от перегрузки по току. Выберите 8 подчиненных переключателей управления (1,2,4,8,16,32, 64128) тремя дип-переключателями, селекторным управлением током 6 скоростей (0.5A, 1A, 1.5A тремя дип-переключателями, 2A, 2.5A, 3A). Подходит для вождения двухфазного, четырехфазного гибридного шагового двигателя nema17, nema23. Приводной двигатель с низким уровнем шума, вибрацией, плавными характеристиками работы.



2. Особенности:

• Блок питания с защитой от функции

• Ток, генерируемый DIP-переключателем, на выбор

• Таблица для настройки тока, разделения, затухания

• Терминал шпильки обозначены четко

• Толстый радиатор, лучше нагревать

• Интерфейс сигнала с высокоскоростной изоляцией оптрона

• Восемь виды Регулируемый подразделение

• Автоматическая semi-flow

• Высокочастотная интерференционная способность, защита от помех

• Максимальное давление DC40V

3. Инструкции по проводке на входе:

      Есть трехканальный входной сигнал, они: 1: импульсный сигнал CP +, CP-; 2: сигнал уровня направления DIR +, DIR- ; 3: автономный сигнал EN +, EN. Есть два вида подключения интерфейса входного сигнала: Используйте rs, возможно, потребуется использовать общий анод или общее катодное соединение. (Например, в обычном анодном подключении)


Обычное Анодное подключение:

     Соответственно, CP +, DIR +, EN + подключен к системе управления питанием, если это + 5 В блок питания может быть подключен напрямую, если блок питания превышает + 5 В, плюс внешний ограничительный резистор R, чтобы обеспечить оптическую связь с приводом внутри тока привода 8-15 мА. CP-импульсный входной сигнал через направление доступа, Сигнал DIR-доступ, включить сигнал EN-доступ. Рисунок 1:

Common cathode подключение:

     Соответственно CP-, DIR-, EN-подключен к системе управления клеммой заземления; Импульсный входной сигнал CP + направляющий Сигнал доступа DIR + доступ, включить сигнал EN +. Для ограничения тока резистор, один и тот же ограничивающий резистор R подключается по сравнению с реальной стоимостью co-анод связи. Как показано ниже:

Обратите внимание: EN не может быть подключен, EN эффективно, когда ротор находится в свободном состоянии (в автономном режиме), то вал двигателя может быть вращен вручную, сделать для вашей регулировки. После того, как Ручная настройка была выполнена, EN в недопустимое состояние, чтобы продолжать автоматическое управление.

4.Соединительный провод для двигателя:

Двухфазный 4-провод, 6 проводов, 8-провода соединительные провода карманного электрического, как показано на рисунке 3:

     Прямой доступ с четырьмя проводами; Шесть линий не соединяют центральный кран, захватывают оба конца (промежуточный кран может быть определен в соответствии с сопротивлением); Восемь Линий могут быть соединены одновременно или серии, параллельное подключение к высокому току.

5. Отдел настроек DIP-переключателя, ток:

DIP-переключатели 1,2,3, соответственно, S1, S2, S3.

Настройки текущего размера:

     DIP-переключатели платы драйвера 4,5,6, соответственно S4, S5, S6.

6. О автономном режиме (включить):

     После вскрытия в автономном режиме функциональности, не заблокирован ротор находится в свободном состоянии, вы можете легко вращать, то Входной импульсный сигнал не отвечает, выключите двигатель, который был приемлем после того, как этот сигнал импульсного сигнала, как правило.
