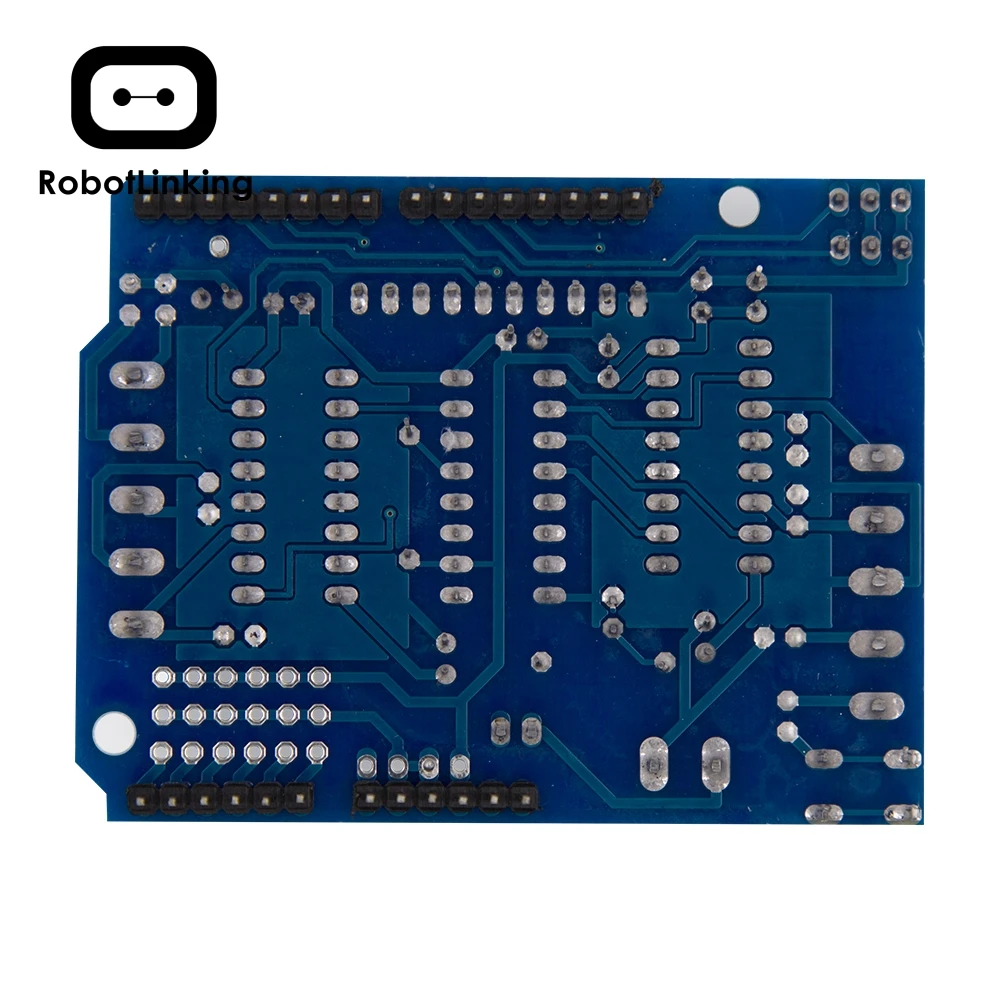

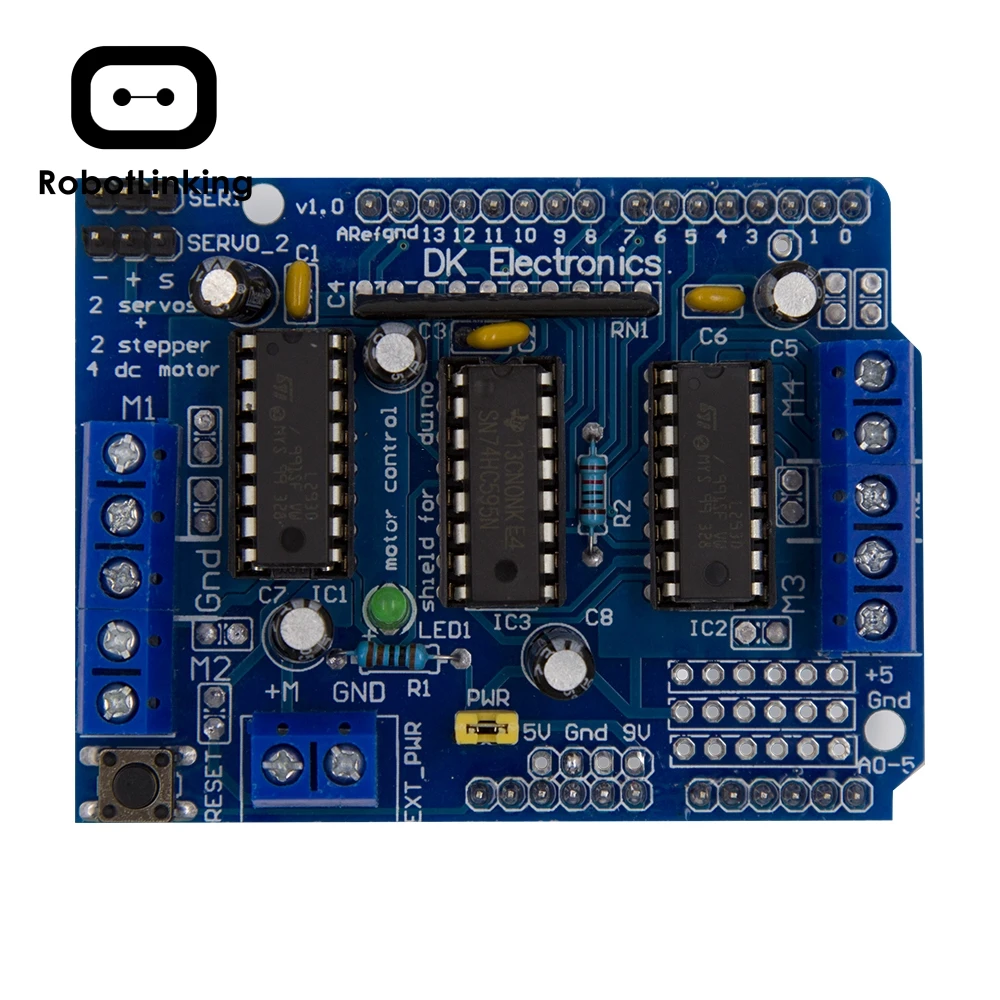

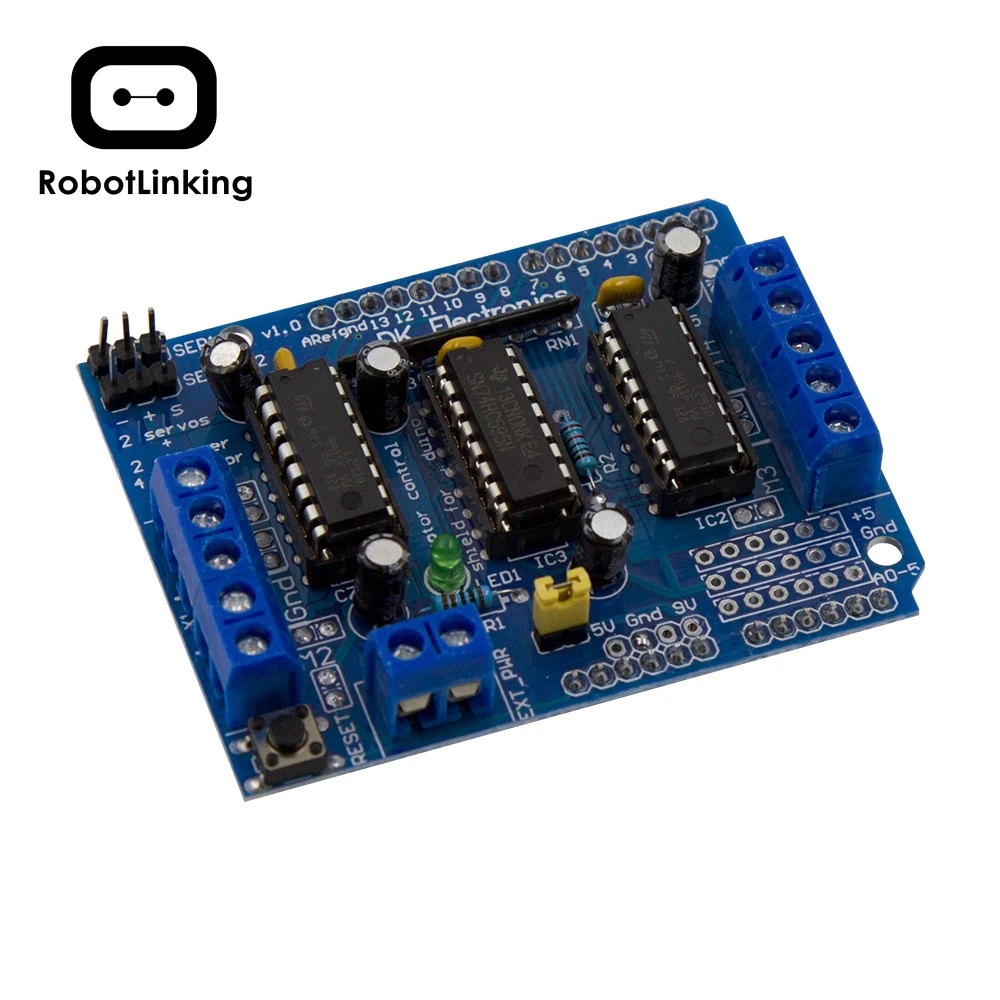

Щит управления мотором L293D плата Двойного расширения для Arduino Duemilanove моторного

Щит управления мотором L293D плата Двойного расширения для Arduino Duemilanove моторного

Плата расширения двигателя L293D для Arduino Duemilanove Mega2560 UNO

Особенности: L293D представляет собой монолитная Интегральная высокого напряжения, тока высокого напряжения, 4-канальный видеорегистратор водителя. В основном, это означает, что с помощью этого чипа вы можете использовать двигатели постоянного тока и источники питания до 36 вольт, это некоторые довольно большие двигатели, и чип может поставить максимальный ток 600мА на канал, чип L293D также известен как тип h-моста. H-мост, как правило, является электрической схемой, которая позволяет применять напряжение через нагрузку в любом направлении к выходу, например, двигателю. -2 интерфейса для сервопривода 5 В, подключенного к выделенному таймеру высокого разрешения-нет дрожания! -Может управлять 4 двигатели постоянного тока или 2 шаговые двигатели или 2 Серво-до 4-х никель-металл-двунаправленный двигатели постоянного тока с индивидуальным 8-битный выбор скорости-с погрешностью в пределах 2-х шаговые двигатели (однополярный или биполярный) С одной катушкой, двойной катушкой или переплетенным шагом. -4 H-мосты: каждый мост обеспечивает 0.6A (1.2A пиковый ток) с тепловой защитой, может работать моторы на 4,5 до 36В постоянного тока-Раскрывающееся резисторы держать моторы с ограниченными возможностями во время включения-кнопка сброса-2 внешних терминал интерфейс питания, для отдельной логики/расходные материалы для двигателя протестированы Совместимость с Mega, Diecimila и Duemilanove

L293D Mini 4 канала CH электродвигательного привода Расширительная плата щитка модуль высокой Напряжение текущий модуль для Arduino UNO MEGA 2560

Новый Щит двигателя L293D, входное напряжение DC4.5-25V мощностью 600 мА выходной ток на канал 1,2a пиковый выходной ток (не повторяющийся) канал включить механизм защиты от перегрева логическое «0» входное напряжение до 1,5 V (высокий уровень шума) Внутренние зажимные диоды устройство является mnolithic интегрированным высоковольтным, высокотоковым четырехканальным драйвером, предназначенным для принятия стандартных DTL или TTL логических уровней и приводных индуктивных нагрузок (например, реле соленоидов, DC и шаговые двигатели) и импульсные транзисторы. Для упрощения использования в качестве двух мостов каждая пара каналов оснащена входом включения. Для логики предусмотрен отдельный вход питания, позволяющий работать при меньшем напряжении и включены внутренние зажимные диоды. Данное устройство подходит для использования в коммутационных приложениях на частотах до 5 кГц.

L293D L293 для ESP8266 ESP-12E двойной высокой мощности h-мост модуль для Arduino беспроводной WIFI NodeMcu двигатель щит

Мощность ток на входе: двигатель Мощность питания (м): 4,5 V ~ 36V, может быть Мощность ed отдельно Управление Мощность транспортного средства (VIN): 4,5 V ~ 9V (10VMAX), может быть Мощность ed отдельно модуль обеспечивает микросхема с защитой от короткого замыкания sub (короткие VM и идентификационный номер транспортного средства), вы можете легко использовать один Мощность (должен 4,5 V ~ 9V) При заполнении привода двигателя и логического управления рабочий ток МКС: ≤ 60ма (Vi = L), ≤ 22ма (Vi = H) часть привода рабочего тока Io: ≤ 1,2a максимальное рассеивание мощности: 4 Вт (T = 90 â „ ƒ) Управление сигнал уровня входного сигнала: высокая нагрузка: 2,3 V ≤vih≤vin; Низкий:-0,3 V ≤vil≤ 1,5 V Рабочая температура: -25 â„ ~ + 125 ââ Тип привода: двойной мощный H-bridge драйвер ESP12E Dev Kit порт управления: D1, D3 (двигатель); D2, d4 (двигатель B) Расширьте двухсторонний мотор-привод, двухсторонний двигатель прямого привода на бортовой выключатель питания, мощность двигателя, разделение управляемой мощности; В эксперименте, При коротком замыкании блокирует слияние, VIN и VM короткие, в то время как питание двигателя и платы управления Примечание: при вставке в модуль ESP-12E, обратите внимание на направление в соответствии с антенной расширительной платы использование коротких модулей, которые могут одновременно управлять платой и двигателем.
