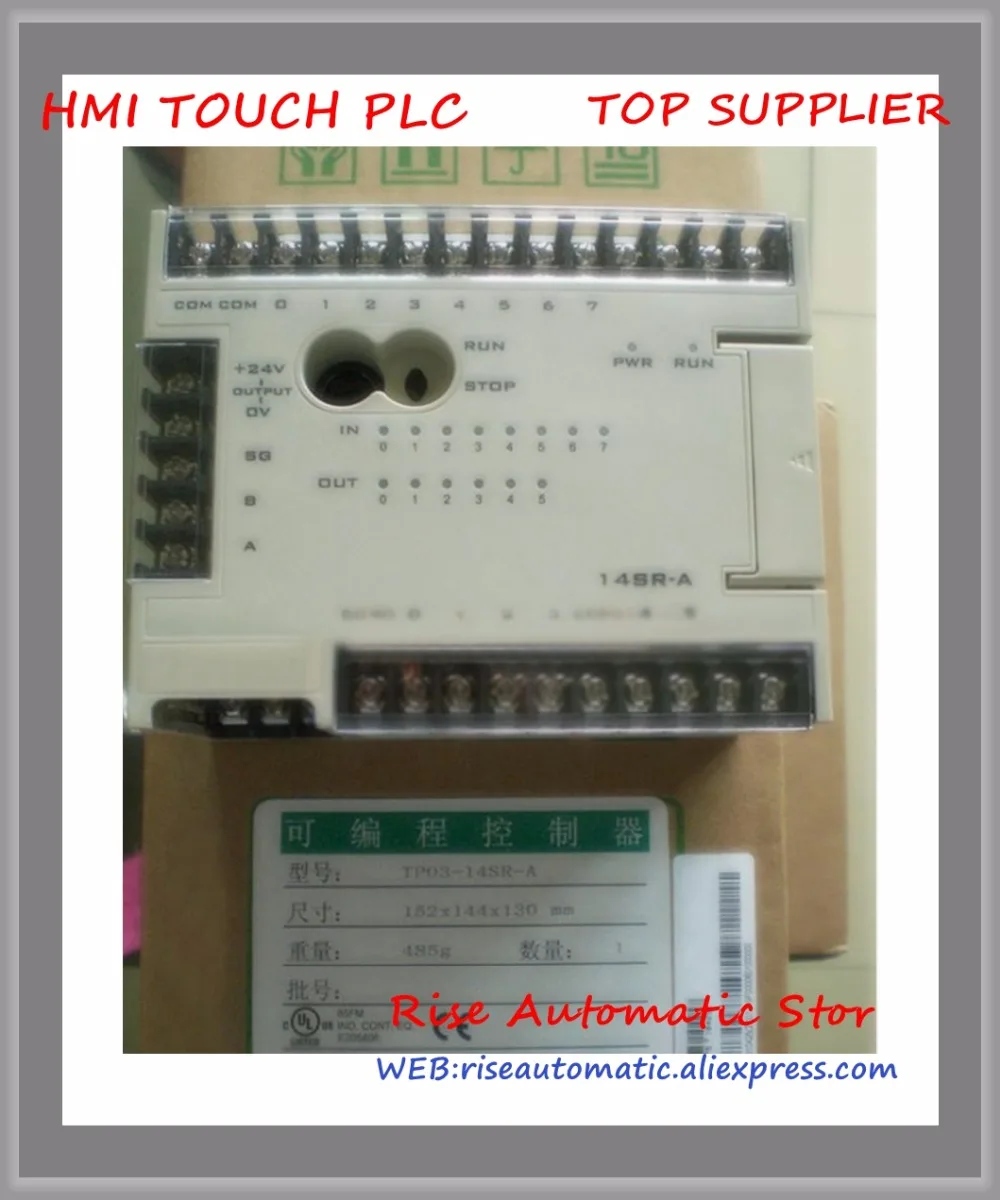

Новый оригинальный PLC программируемый логический контроллер TP03 14SR A 100 240VAC 24VDC 8

Тип

Товар

14S

20S

26S

36S

20 м

30 м

20H

30H

40H

60H

Базовый контур блока

Тип кирпича

Управление работой

Циклическое сканирование пользовательской программы

Вход/выход

Циклическое сканирование пользовательской программы и ввода и вывода

Язык программы

Лестница/ил (список инструкций)/SFC/FBD

Цифровой ввод/вывод

Цифровой вход

8

12

16

20

12

16

12

16

24

36

Цифровой выход

6

8

10

16

8

14

8

14

16

24

Модуль расширения

Цифровой модуль

Расширяемый до 80 точек

Возможность расширения до 128 точек

Возможность расширения до 256 точек

Аналоговый модуль

2x4AD⁺И 1x2DA^{+ Или}1x8AD и 1x2DA

1x4D⁺И 1x2DA⁺& 7x8AD & 4x2DA

Макс Аналоговый I/O

8 входных каналов/2 выходных канала

60 входных каналов/10 выходных каналов

Время сканирования

Базовая инструкция

36

36

ANB/ORB... и т. Д. : 0,62 мкс/шаг

ANB/ORB. ... И т. Д. : 0,31 мкс/шаг

LD/и/или... и т. Д. : 0,9 мкс/шаг

LD/и/или... и т. Д. : 0,36 -- 0,45 мкс/шаг

Применение

Инструкция

126

134

144

Реле и регистрация

Цифровое реле ввода/вывода

X000 ~ X377 (256 баллов)/ Y000 ~ Y377 (256 баллов)

Вспомогательное реле

Общее вспомогательное реле: M0 ~ M1535 (1536 точек)

Общее вспомогательное реле: M0 ~ M7679 (7680 точек)

Связь данных: M2000 ~ M3023

Дистанционный ввод/вывод: M4200 ~ M4355, M4600 ~ M4695

Специальное вспомогательное реле: M8000 ~ M8511 (512 точек)

Ступенчатое реле

S0 ~ S1023 (1024 точек)

S0 ~ S4095 (4096 баллов)

Таймер

100 точек (100 мс: 44 точки; 10 мс: 46 точек; 1 мс с функцией накапливания: 4 точки; 100 мс с функцией накапливания: 6)

512 точек (100 мс: 200 точек; 10 мс: 46 точек; 1 мс с функцией накапливания: 4 точки; 100 мс с функцией накапливания: 6 точек; 1 мс: 256 точек).

Аналоговый potentionmeter Таймер: 2 точки

Счетчик

136 точек (16 бит: 100 точек, 32 бит: 36 точек)

Общий регистр:

256 точек (16 бит: 200 точек, 32 бит: 56 точек)

Общий регистр: D0000 ~ D7999 (8000 баллов);

Регистр данных

D0 ~ D511 (512 точек)

Регистрация файлов: D2000 ~ D3299 (1300 баллов)

OP07/OP08: D3300

Специальный регистр: D8000 ~ D8511 (512 баллов)

Индексный регистр

32 балла: V000 ~ V0015/ Z000 ~ Z0015

Реле и регистрация

Указатель стека

Знак: N0 ~ N7 (8 точек), pointerP0 ~ P127 (128 точек), указатель прерывания ввода: I00 ~ I130 (4 точки), указатель прерывания таймера: 16 ** ~ I8 **(3 точки), счетчик прерывания указатель I010 ~ I060 (6 точек)

Знак: N0 ~ N7 (8 точек), указатель P0 ~ P255 ( 256 точек),

Указатель прерывания ввода: I00 ~ I50 (6 точек),

Указатель прерывания таймера: I6 ** ~ I8 ** (3 точки),

Счетчик прерывания указателя I010 ~ I060 (6 точек)

Постоянная

Десятичный (к)

16 бит: -32, 768 ~ 32768;

32 бит:-2147483648 ~ 2147483648

Шестигранный (к)

16 бит: 0 ~ FFFFH; 32 бит: 0 ~ ffffffh

RTC

N.A

Встроенный: второй (D8013), минута (D8014), час (D8015), день (D8016), месяц (D8017), год (D8018), неделя (D8019) И со смещением 30s

Переключатель Run/Stop

Встроенный

Потенциометр

N.A

2 встроенные точки и 6 точек расширения (TP03-6AV опционально)

Высокоскоростной вход (X0 ~ X5)

Высокоскоростной счетчик

Одноканальный: 4 точки 10 кГц

Одноканальный: 4 точки 10 кГц и 2 точки 5 кГц Макс.

Одноканальный: 4 точки 100 кГц и 2 точки 5 кГц Макс.

Двойной канал: 2 точки 10 кГц

Высокоскоростной вход (X0 ~ X5)

Вход прерывания

4 точки (соответствует I00 ~ I30): ширина импульса миннима 50 мкс

6 точек (соответствует I00 ~ I50): минимальная ширина импульса 50 мкс

6 точек (соответствует I00 ~ I50): минимальная ширина импульса 5 мкс

Импульсный вход

Импульсный выход

N.A

2 точки: Y0/Y1 с ускорением/замедлением

Выход ШИМ

N.A

2 балла: Y0/Y1

Частота

N.A

1 кГц Макс.

100 кГц Макс.

Точка связи

ПК/КПК

RS232, для загрузки/загрузки программы в/из TP03

RS485 связь

Встроенный 1 порт связи для передачи данных, удаленного ввода/вывода или компьютерного соединения, макс. 307,2 кбит/с

N.A

Встроенный 1 порт связи для передачи данных, удаленного ввода/вывода или компьютерного соединения, макс. 307,2 кбит/с

Расширительная карта

N.A

Либо RS485 или RS232 карта связи доступна для порта и оба имеют протокол связи Modbus, макс. 307,2 k bps.

Самодиагностика

Проверка ввода/вывода, Проверка времени обработки системы, незаконная Проверка инструкций, проверка синтаксиса языка программы и Настройка пароля

Контроль/Устранение неполадок

Отображение времени обработки, байтового/битного символа или набора устройств

Клеммная колодка

Фиксированный, несъемный

Съемный

Размеры (Ш x Г x В) (мм)

116x92x64

177x92x64

116x90x83

177x90x83
