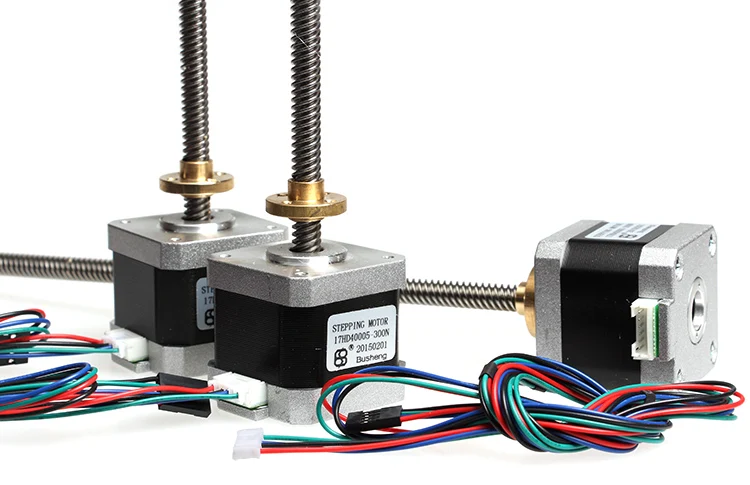

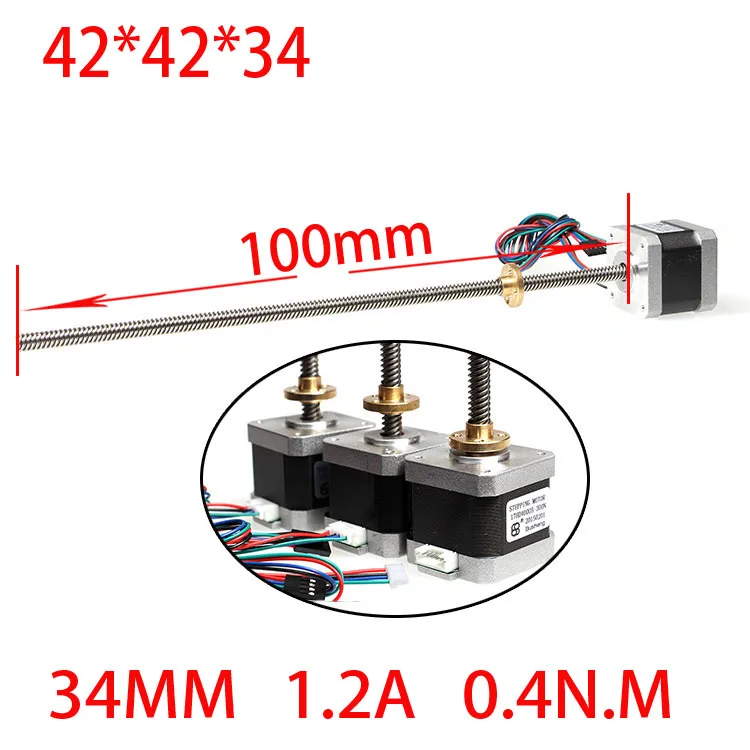

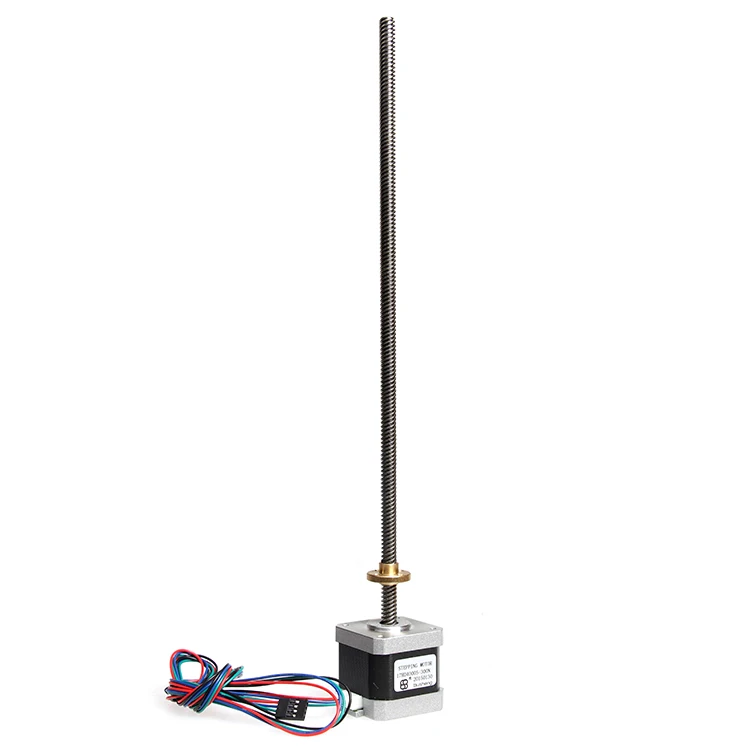

42 винтовой линейный шаговый двигатель привода робота 1.2A 34 мм длина винта 100 |

42 винтовой линейный шаговый двигатель привода робота 1.2A 34 мм длина винта 100 |

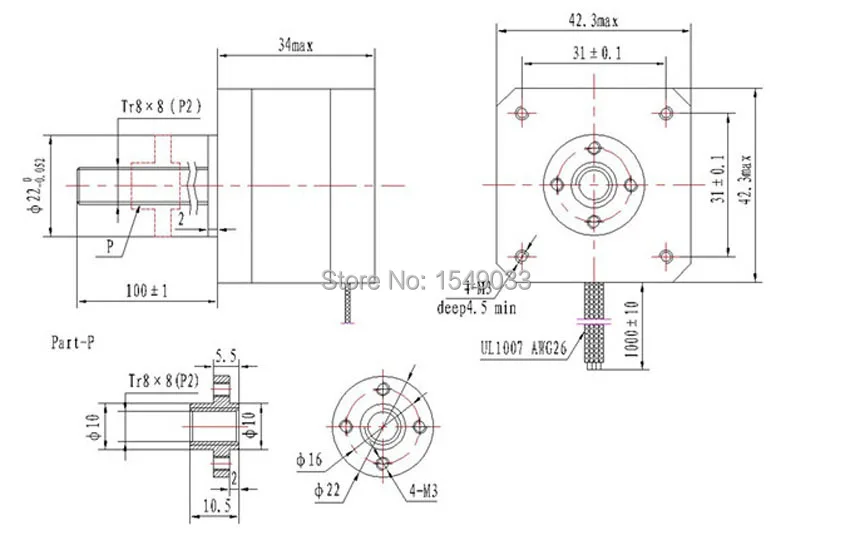

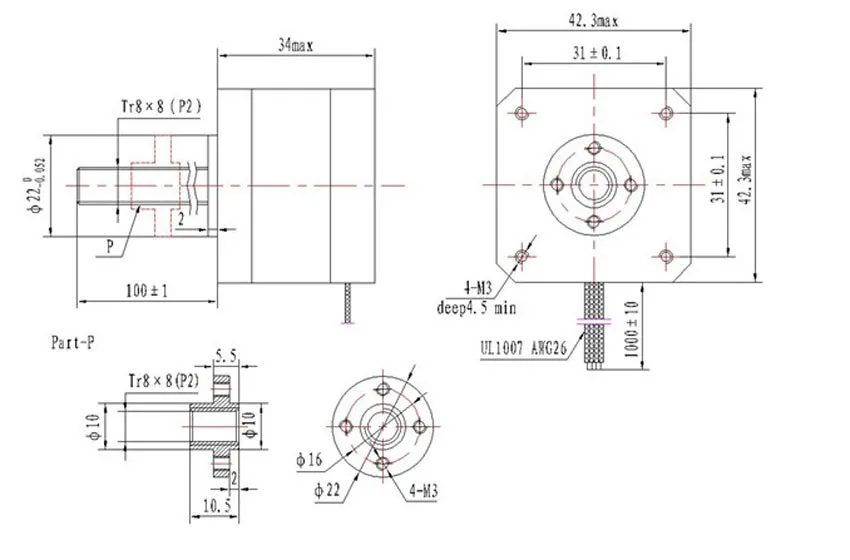

Технические характеристики двигателя1. Объем:Спецификация применяется к гибридным шаговым двигателям 17HD34007H-100N12. Тип и размер:2,1 Электрическая схема и внешний вид: см. Контурные чертежи2,2 Режим привода: привод измельчителя постоянного тока;2,3 режим возбуждения: 2-фазное возбуждение (Двухфазное четырехфазное снятие), вы можете вращать вперед и назад2,4 Рулевое управление: нажмите AB-BC-CD-DA последовательно заряжен от стороны вала расширения CW2,5 Номинальный ток (однофазный): 1,2 A DC2,6 Номинальное напряжение: 12 В2,7 шаг угол: 1,8 °2,8 Класс изоляции: B класс изоляции3. Параметры:3,1 Условия работы: температура окружающей среды:-20 ~ 50; Относительная влажность: 90% Макс; место установки: вал горизонтальной или вертикальной установки.3,2 условия испытаний (выше параметры измеряются в нормальных атмосферных условиях)3,3 сопротивление обмотки постоянного тока (25): 10 Ом ± 10%3,4 индуктивность намотки: 14mH ± 20%3,5 крутящий момент позиционирования: 12 mn. m REF.3,6 удерживающий крутящий момент (два взаимосвязанных номинального тока): ≥ 400 mN. m (I = 1.2A)3,7 Максимальная частота запуска нагрузки: ≥ 1300pps3,8 Максимальная рабочая частота без нагрузки: ≥ 1700pps3,9 температура: <80 K3,10 точность угла шага: 1,8 ° ± 5%3,11 момент инерции: 38 г. См23,12 вес двигателя: 0,27 кг/шт.3,13 Сопротивление изоляции: между ядром статора и клеммами сопротивление холодной изоляции должно быть больше, чем 100MΩ (DC500V megger).3,14 Диэлектрическая прочность: между ядром статора и клеммами должна быть в состоянии выдерживать AC600V/1 S без поломки, ток утечки менее 1 мА.4 материалы, упаковка, транспортировка и хранение:4,1 продукция соответствует директиве ЕС RoHS4,2 моторная упаковка должна быть твердой и надежной, ящики должны быть маркированы «ручкой с осторожностью», «влагой» и другими знаками, которые должны соответствовать соответствующей модели GB191.4,2 .. 1 упаковка: гофрированные коробки4.2.2 Внутренняя упаковка: пена4,3 знак: 17HD34007H-100N1 (отмечен в коробке, количество упаковки и маркировки, производитель и т. Д.)4,4 транспортировка: ящики или ящики во время транспортировки должны быть обработаны с осторожностью, чтобы избежать столкновений и ударов, строго запрещены и кислота и Другие коррозионные материалы вместе.4,5 Хранение: двигатель хранится в окружающем воздухе-5 ~ + 40, относительная влажность ≤ 90%, чистый, хорошо Проветриваемый склад, воздух не должен содержать коррозионные газы.
