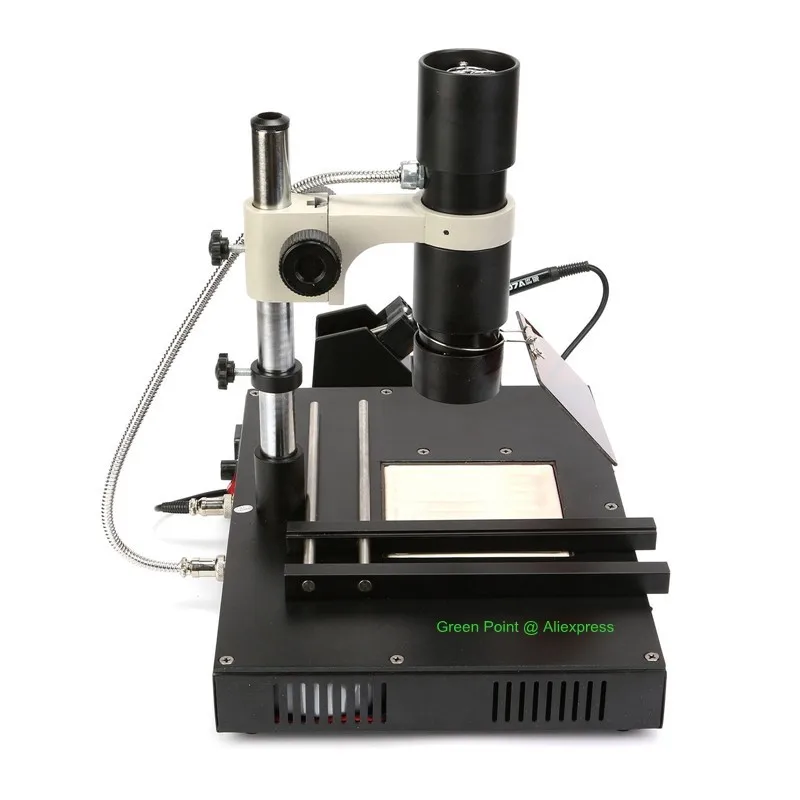

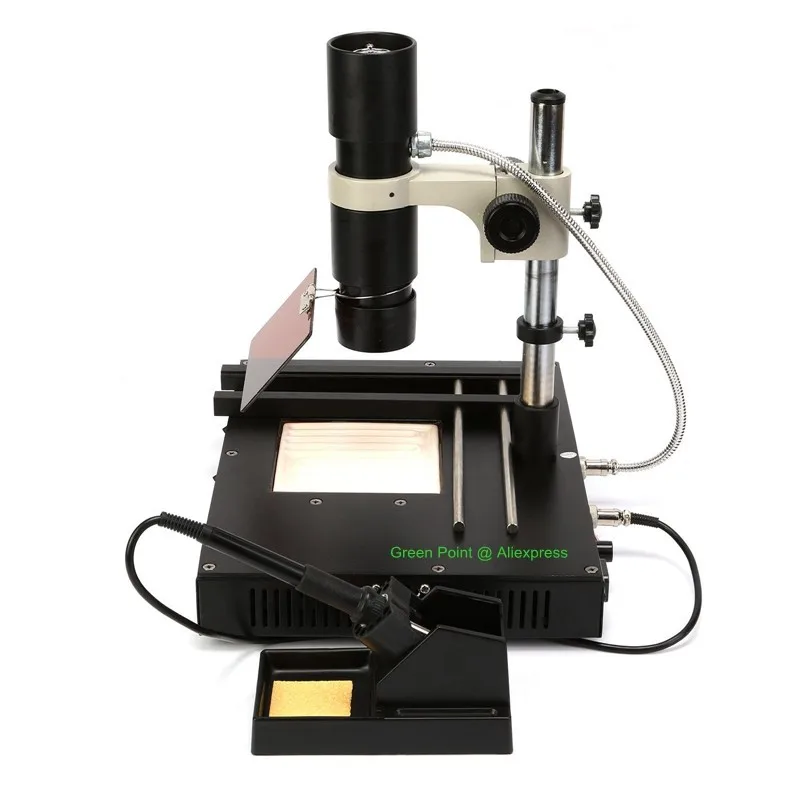

В наличии PUHUI SMT BGA IR наладочная станция T 862 ++ IRDA сварочная печь T862 инфракрасный SMD

Оригинальная паяльная станция PUHUI BGA IR T-862 + + IRDA паяльная сварочная машина T862 + инфракрасный SMT SMD IRDA BGA сварочный аппарат T 862 + +, 110 В/220 ~ 230 В в наличии, с 936 жгущим железом

Мы не отправляем этот товар по дешевой авиа-отправление Почты Китая для бесплатной доставки. Это будет слишком медленным и небезопасным. Мы осуществляем доставку только с помощью EMS/FedEx/UPS/DHL/ТНТ, чтобы гарантировать безопасную и быстрая доставка! Вы доверяете нам, мы делаем все возможное!

По сравнению с T860,IRDA Сварщик добавить переработы 936 и 936 переключатель, более concenient, чем раньше.

Особенности:

1. Принять инфракрасную технологию сварки, которая независимая разведка.

2. Используйте инфракрасное тепло, его легко разрезать, тепловой пропорции пирсинг традиционная сварочная машина с sirocco.

3. Легко работать. Просто нужно один день обучения. Может работать с этой машиной.

4. Нет необходимости в сварочных инструментах, он может сварить все компоненты 15x15-25x25mm.

5. Эта машина имеет 650 Вт систему отопления. Широко до 80x120 мм.

6. Инфракрасное Отопление не имеет потока sirocco. Не влияет на периметр небольшого компонента. Подходит для всех компонентов, особенно микро BGA компонентов.


Технические характеристики:

Размер рабочего стенда: 120х120мм

Номинальное напряжение и частота: AC220-230V/AC110V 60/50 Гц

Выходная мощность: 800 Вт

Температура подогрева: 100-350°C

Диапазон температуры предварительного нагрева: 60-200°C

Диапазон температуры железа: 200-450°C

Размер чипов для ремонта: 15x15-25x25мм

Вес: 10 кг

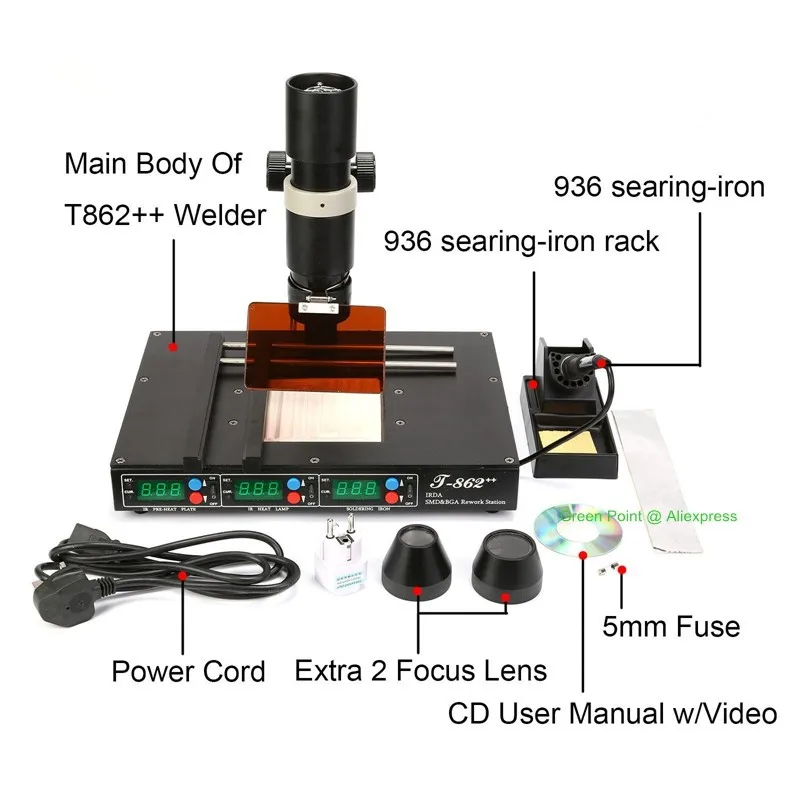

Упаковочный лист:

1 x Шасси T-862 + +
1 x держатель платы PCB
1x936 жгучая железа
1x936 железная стойка
1 х корпус лампы и объектив (D = 28 мм)
1 x защита глаз (ИК-фильтр)
1 х Руководство
1 х фокус держатель
1 x Ручка управления держателем фокуса
1 x крепежная гайка для держателя фокуса
1 x устойчивый кольцо
1 х застегните гайку для устойчивого кольца
1 х Кабель питания (110 В переменного тока или 200 В переменного тока)
1x5 мм Предохранитель, 10A 250VAC (запасной)
1 x Руководство пользователя CD w/Vide

Управление инструкции по уходу за изделием

1. Найдите, выберите и прикрепите подходящий Объектив:
Диаметр линз 28 мм, 38 мм, 48 мм.
(1) Если площадь чипов ниже 15 мм * 15 мм, пожалуйста, выберите температуру ИК-лампы около 160-240 °C, И выберите объектив, который D = 28 мм, чтобы избежать уничтожения других мест, обычно это займет у вас около 20-40 секунд.

(2) Если площадь чипов составляет 15 мм * 15 мм и 30 мм * 30 мм, пожалуйста, выберите температуру ИК-лампы около 240-320 °C, И выберите объектив, который D = 38 мм, чтобы избежать уничтожения других мест, обычно это займет у вас около 30-60 секунд.

(3) Когда площадь чипов выше 30 мм * 30 мм, пожалуйста, выберите температуру IR-lamp 350 °C (Внимание: сначала следует включить предварительно тепловую тарелку, И установите температуру около 150-200 °C, подождите 3-5 минут, чтобы температура была устойчивой при настройке температуры), И выберите объектив, который D = 48 мм, чтобы избежать уничтожения других мест, и держите корпус лампы прямой светильник. Вы должны тщательно контролировать время, чтобы избежать сжигания чипов.

Предупреждение:
Светильник будет снимать сразу. Пожалуйста, обратите больше внимания на время управления, чтобы избежать выгорания.

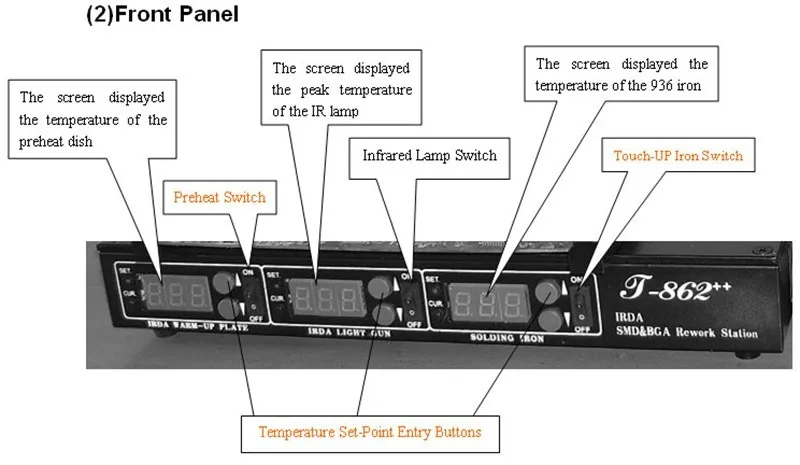

2. Откройте машину
(1) Проверьте, подходит ли соединительный провод корпуса лампы и 936-железо.

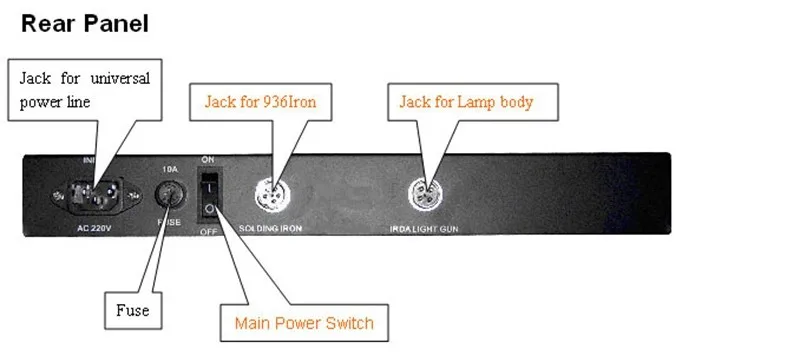

(2) Найдите и прикрепите кабель питания к задней части перерабочей станции
(3) подтвердите, что выключены все клавишные выключатели передней панели.
(4) поместите задний выключатель питания переменного тока в положение ON.
(5) позвольте T-862 + + Power-On-Self-Test (POST) завершить.
(6) точки измерения температуры будут отображать использованное последнее значение.
(7) поместите целевую панель ПК на противоскользящую стойку и ориентируйтесь на близость расчетного положения сфокусированного инфракрасного светильник,
(8) Отрегулируйте T-862 + + инфракрасный светильник Высота системы, 20-30 мм от объектива конец печатной платы целевого компонента.
(9) Включите два переключателя. Они управляют системой разогрева и светильник.

3. Удаление и замена компонентов ПК.
(1) поместите печатную плату на держатель
(2) Включите переключатель предварительно нагреваемой тарелки и настройте температуру
(3) Включите переключатель ИК-лампы, регулируйте температуру (температура должна быть достаточно теплой, чтобы припой был сжижен), фокусируйте инфракрасный светильник на чипе, который будет удален.
(4) как только припой сжижен и расплавлен, используйте пинцет для удаления чипа.
4. Пайка чипа.
(1) Очистите целевую прокладку щеткой
(2) затем поместите шар для припоя и плоский Поток Припоя на мишень
(3) Включите переключатель предварительно нагреваемой тарелки и настройте температуру
(4) Включите переключатель ИК-лампы, регулируйте температуру (температура должна быть достаточно теплой, чтобы припой был сжижен), фокусируйте инфракрасный светильник на чипе для припоя


(5) подождите, чтобы инфракрасная лампа нагревала Поток Припоя, чтобы работать, так как шарики припоя на целевой прокладке чипа достигают температуры жидкости. Используйте пинцет или вакуумное устройство, чтобы поместить чип в нужное положение. После сжижения припоя чип будет продан автоматически.
После охлаждения чипа, возьмите печатную плату, проверьте, все ли в порядке. Если нет, переработайте.

5. Использование 936 жгучая железа

Его можно использовать отдельно, но убедитесь, что он должен быть подключен к шасси.
Если компонент слишком мал, вам не нужно использовать ИК-лампу, достаточно 936 жгущего железа.
Откройте переключатель 936 жгущего железа, настройте температуру, затем используйте его по своему желанию.
Техническое обслуживание:
Во все времена-гарантируем, что светильник охлаждающий вентилятор будет чист и чист.

Используйте небольшое машинное масло. Смажьте держатель фокуса и направляющее устройство для подавления ржавчины, чтобы они были удобны в эксплуатации.

Предупреждение!
Система T-862 + + создает температуры выше высоких градусов через инфракрасный светильник. Носите соответствующую защиту глаз или любое устройство в пределах T-862 + + при использовании. После использования, не отключайте питание немедленно, подтвердите, что светильник Холодный на ощупь, выключите выключатель питания, затем поместите систему в воздушное и безопасное хранилище.

Не используйте эту систему или любое сопутствующее устройство в среде, благоприятной для огня или электрической перегрузки.

Отсоедините штепсельную вилку переменного тока, когда она не используется.

При использовании, он имеет высокую температуру, не позволяет детям или не обученным прикоснуться к T-862 + +.
