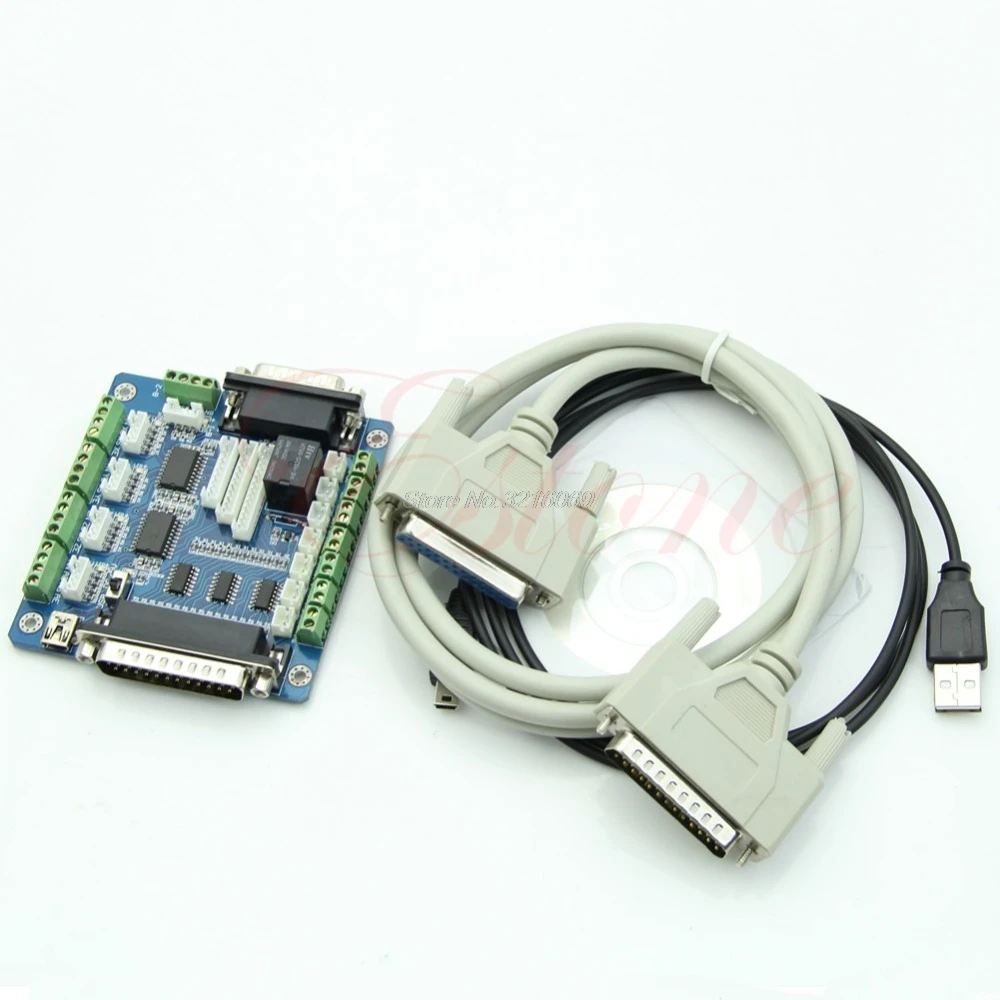

Плата Интерфейс адаптер для шагового двигателя + USB DB25 Кабель 5 осей CNC Breakout
1 020,63 руб.

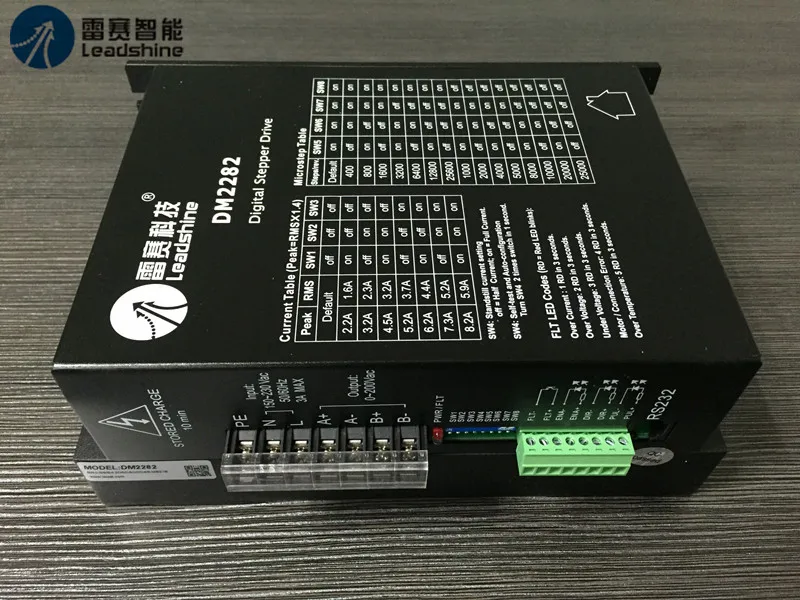

Цифровой leadshine dm2282 dsp шаговый Драйвер 2 фазный 32 разрядный 90 230 В переменного
13 577,49 руб.

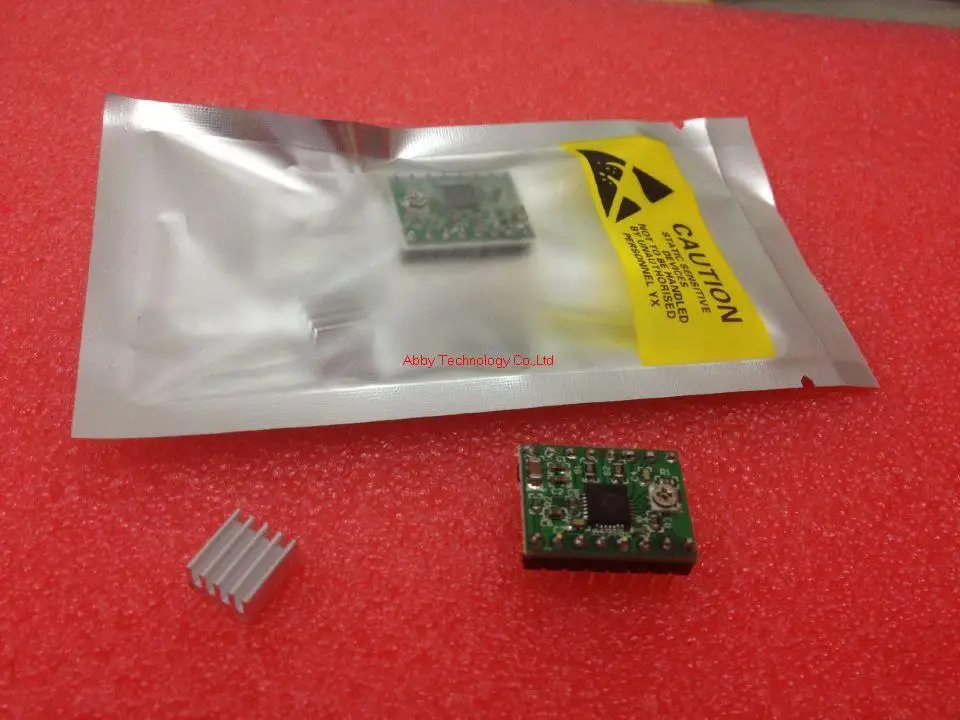

2 комплекта Драйвер шагового двигателя Reprap A4988 3D принтер + радиаторы|stepper motor
322,11 руб.
3 осевой фрезерный станок с ЧПУ TB6600 Драйвер шагового двигателя + 5 осевая
7 151,96 руб.
Драйвер шагового двигателя 5 осевая разделочная плата с ЧПУ + ЖК дисплей рукоятка
5 777,54 руб.

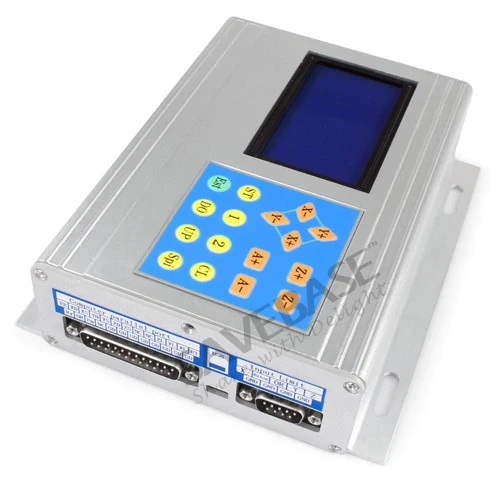

Набор шаговых драйверов TB6560 3 оси с ЧПУ дисплей и панель управления для
8 063,22 руб.

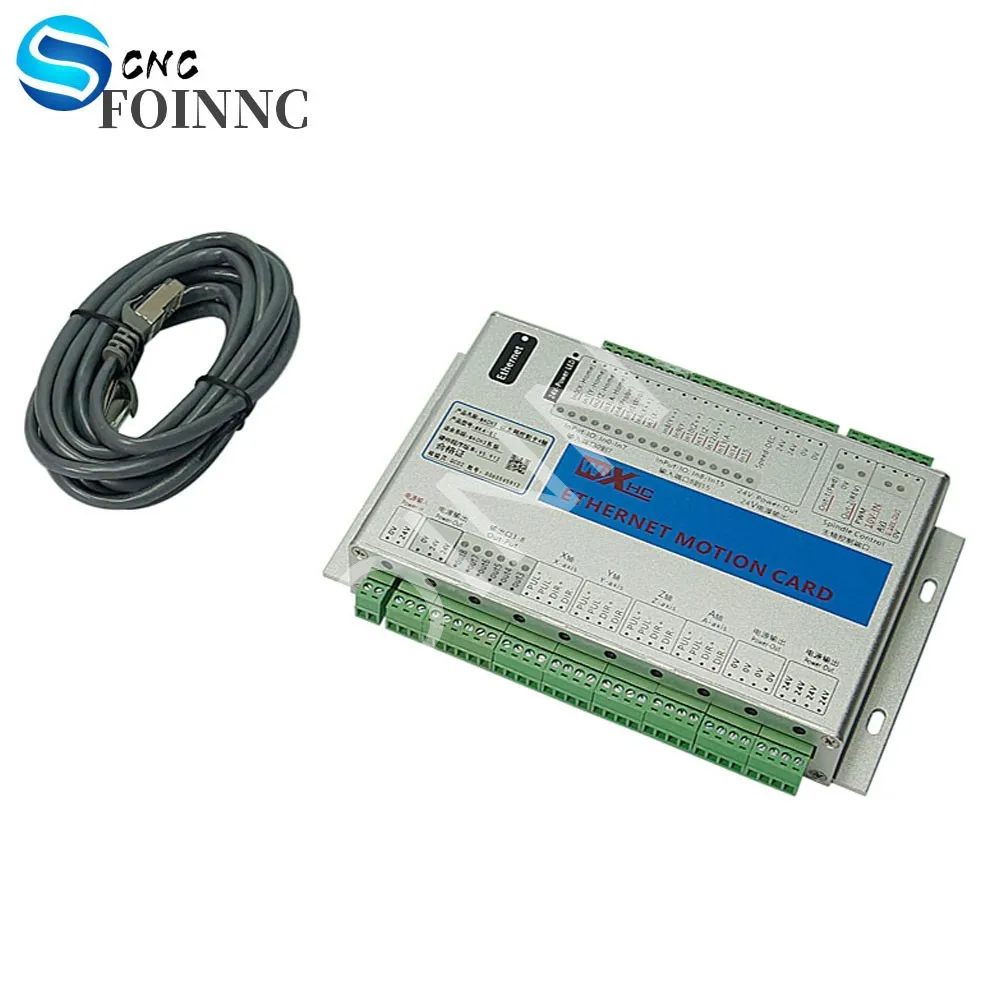

Коммутационная плата XHC Ethernet Mach3 3 4 6 осей USB карта управления движением поддержка 2
1 146,61 - 20 065,63 руб.
SAVEBASE
Магазина SAVEBASE работает с 11.12.2014. его рейтинг составлет 96.55 баллов из 100. В избранное добавили 927 покупателя. Средний рейтинг торваров продавца 4.8 в продаже представленно 161 наименований товаров, успешно доставлено 1315 заказов. 29 покупателей оставили отзывы о продавце.
Характеристики
ЧПУ Профессиональный TB6560 4 Оси Шаговой Драйвер Комплект + 2.5Nm Мотор /PSU/ Клавиатура/
История изменения цены
*Текущая стоимость 27 885,19 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Feb-21-2026 | 35414.38 руб. | 36122.61 руб. | 35768 руб. |
| Jan-21-2026 | 28722.53 руб. | 29296.96 руб. | 29009 руб. |
| Dec-21-2025 | 34856.0 руб. | 35553.63 руб. | 35204.5 руб. |
| Nov-21-2025 | 34577.88 руб. | 35269.64 руб. | 34923 руб. |
| Oct-21-2025 | 27606.67 руб. | 28158.62 руб. | 27882 руб. |
| Sep-21-2025 | 34020.74 руб. | 34700.74 руб. | 34360 руб. |
| Aug-21-2025 | 33741.53 руб. | 34416.88 руб. | 34078.5 руб. |
| Jul-21-2025 | 33462.70 руб. | 34131.37 руб. | 33796.5 руб. |
Описание товара

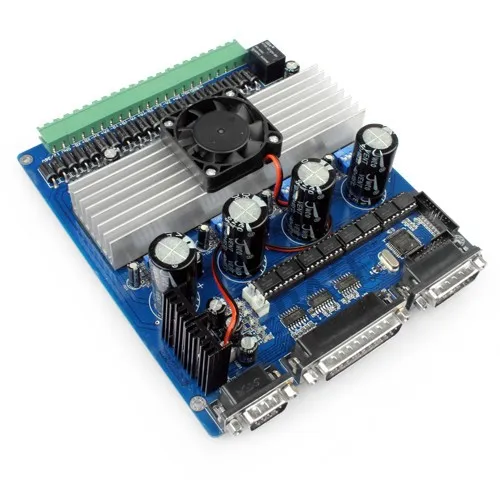

Третье Поколение Революционный & Профессиональный TB6560 4 Оси Шаговой Драйвер (TB4CD-П)
+ 4 x Nema23 2.5Nm/354 Oz-in 57BYGH112-401A Шаговых Двигателя
+ 1 x 360W 24V 15A Переключательное Питание Источника
I: PCB Инструкции & Характеристики

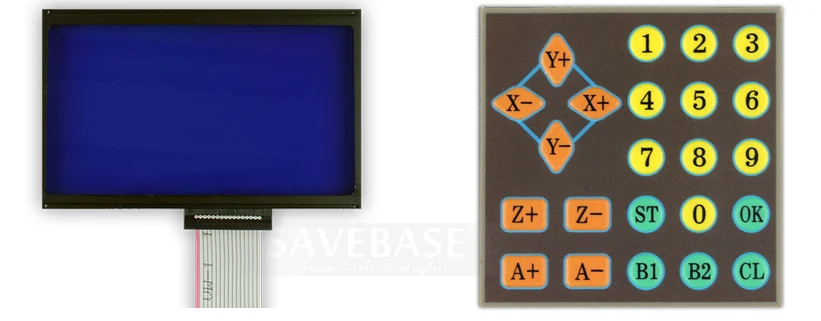

Панель Дисплей & Панель Управления
ОписанияО этом третьем поколении TB6560 Комплекте Шагового Контроллера
Этот последнейшее третье поколение TB6560 Шагового Драйвера был модернизирован до умного, профессионального и промышленного-уровни драйвера с помощью перепроектированной PCB панели, внедренному умному запоминающему чипу(профессиональная версия) и модернизированному внешным ручным управляемым инструментам(управляемая клавиатура и индикаторная панель).
Этот TB6560AHQ Шаговой Контроллер применит закрытие оптической изоляции и измельчитель биполярного постоянного тока страховают рабочей среды низкой шума&низкой вибоации, помогают избежать ползучести при низкой скорости. Все 2 или 4 фазы Nema16/17/23 шаговые двигатели с диапазонами тока 0.5A~3.5A работают отлично с этим TB6560AHQ Шаговым Драйвером. У нее есть стандартная версия и профессиональная версия, чтобы подходить к разничным потребности от пользователей.
Два Уникальных Функции Профессиональной Версии
Автоматическая функция записи G-код
С этим внедренным запоминающим чипом, этот шаговой двигатель может легко записывать MAXIMUM 4 Оси' (X,Y,Z, A Оси) G-код операцию на этом ЧПУ программном обеспечении (e.g. Mach3, EMC2, KCAM4 , и т.д.) на компьютере, после этого вы можете запустить двигатели, используя записанные G-код без компьютера.
Ручная G-код функция прогромирования
Эти модернизированные встроенные ручные управляемые инструменты (индикаторная панель и управляемая паенль) могут не только быть используемы для управления шаговым двигателем вручную, но и вручную програмирования этого G-код. Вручную запрограммированные G-код тоже будут записываться вовложенный интеллектуальный чип памяти, после чего, вы можете запустить двигатели, используя записанные G-код. Эта функция широко была используема на RBI машине, Конвейер и т.д.
Особенности Высокое свойство, эффективная стоимость.
Автоматическое снижение холостого тока.
Для управления этим шаговым двигателем вручную, оба стандартных и профессиональных дрвайвера включают в себя индикаторную панель и управляемую клавиатуру.
Авточатически идентифицировать компъютер и управляемую клавиатуру, функции между компъютером и управляемой клавиатурой могут переключаться умно для друг друга без любого вмешательства.
Индикаторная панель может отследить движенный путь G-Код при режиме реального времени в компъютере или вводить с помощью управляемой клавиатуре, и потом показать численое изменение каждого оси'(X, Y, Z оси так и далее.) на их экране полностью и одновременно.
Оба стандартных версии и профессиональных версии подходят к Mach2, Mach3(Умолчающее Программное Обеспечеие), LinuxCNC(EMC2), KCAM4 CNC Программное обеспечение, и так далее... и так далее.. Кроме того, эта профессиональная версия тоже может отследить движенный путь G-Код автоматически от этого ЧПУ программного обеспечения (e.g. Mach3, EMC2, KCAM4, и так далее) компьютера и записать G-код в этот чип памяти; Легко оперировать неоднократно G-код для управлять шаговыми двигателями без компьютера.
Эта профессиональная версия тоже поддеожает программировать вручную через управляемой клавиатуры, только ввходить это требуемое на одном оси и записать их в запоминающем чипе драйвера, и потом оперировать эти записанные стоимомти водить этот ось, чтобы сделать этот ось линейное движение, широко используема на станке RBI, Конвейер и так далее.
Автоматически закончить Инструментальные настройки на X, Y, Z Оси через управляемой клавиатуры, без поддержки от компъютеры.
Coвмещаться с всеми двигателями с 0.5A-3.5A(пик) номинальный ток, четыре типа регулируемого выходного тока могут быть установлены на плате драйвера.
1, 2, 8, 16 регулированных микрошаговых управлении, двигатели оперируют более точко и гладко.
Безопасность перегрузки, перегрузки по току и перегревы - Полная защита для вашего температуры и личного оборудования.
Оптическую изоляцию полного закрытия и измельчитель биполярного постоянного тока страховать работать на низком уровене шума & вибрации, избежать ползучести при низкой скорости.
С одным 0-10V PWM Сигнальным портом выхода для регулированиня скорости и одным управляемым портом реле.
5 типов ручного выходного управленния в ручным управляемым интерфейсе, чтобы установить органичение и экстренную остановку, выравнивание средной точки, Выравнивание резака/Установку инструмента и так далее...
Для обработки различных формы моделя.
Для советования, как марка, архитектурная модель, значок, табличка, индикаторная панель, дверная пластина, украшение мебели, и так далее...
Для скульптуры портрета, пейзажа, почерка, уплотнения, и так далее...
Подходить к любым мальным и средным автоматическим оборудованию с ЧПУ управлением, как X-Y-Z станки, этикетировочные машины, лазерные резаки, гравировальные станки, и pick-place машины.
II: DIP Настройки Переключателя
| Выбор Выходного Тока | ||
| Выходной Ток | SW1 | SW2 |
| 100% | ON | ON |
| 75% | ON | OFF |
| 50% | OFF | ON |
| 25% | OFF | OFF |
| Выбор Режима Распада(Буфер) | ||
| Режим Распада (Буфер) | SW3 | SW4 |
| 25% | ON | ON |
| 50% | ON | OFF |
| 75% | OFF | ON |
| 100% | OFF | OFF |
| Выбор Микрошагового Разрешения | ||
| Микрошаговое Разрешение | SW5 | SW6 |
| 1 | ON | ON |
| 2 | ON | OFF |
| 8 | OFF | OFF |
| 16 | OFF | ON |
Заметьте: Если эта панель драйвера имеет ненормалтный шум при состоянии работы и закрытия, вам можно решить этот вопрос с помощью регулировании режима распада.
Выбор Питания Источника 12-24V DC питание источника для Nema 16/17 шаговых двигателей
24-30V DC питание источника для Nema 23 шаговых двигателей
(Высокое (≥ 30V) напряжение > 32V будет сжигать эти чипы или шаговые двигатели!!! Выбирайте питание источника осторожно пожалуйста. При избежании перегорения платы, пожалуйста, выключите питание, перед подключением или отключением разъемов.)
III: Схема Подключения
| Электрические Характеристики Шагового Драйвера | |
| Входное напряжение | 12V-36V DC |
| Выходной ток | 0.5A-3.5A (Пик) |
| Тип драйвера | Импульс + Направление + Включение сигнальное управление(Выход биполярного постоянного тока PWM) |
| Подходящий двигатель | Nema17, Nema23, Nema24, Nema34 (Наминальный ток: 0.5A-3.5A) |
| Нетто вес | 390g (Драйвер) |
| Размеры | 174*142*38mm |
| Операционная Среда & Другие Характеристики Шагового Драйвера | ||
| Охлажденния | Естественное охлаждение или Принудительное Охлаждение Вентилятором | |
| Операционная Среда | Среда | Избегайте пыли, масляного тумана, агрессивных газов |
| Температура окружающей среды | 0°C-50°C (32°F-122°F) | |
| Влажность | 40%RH-90%RH | |
| Операционная Температура | 70°C (158°F) Maкс | |
| Температура Хранения | -20°C-65°C (-4°F-149°F) | |
| Нетто вес | Около. 620g (Драйвер + Управляемая Клавиатура + Индикаторная Панель) | |
| Характеристики Питания Источника | |
| Входное напряжения | 100-120V AC и 200-240V AC |
| Входная частота | 50/60hZ |
| Выходное напряжение | 24V |
| Общий ток | 15A |
| Регулируемый диапазон напряжения | 24V±10% |
| Размер | 210*115*50mm |
| Вес | 1100g |

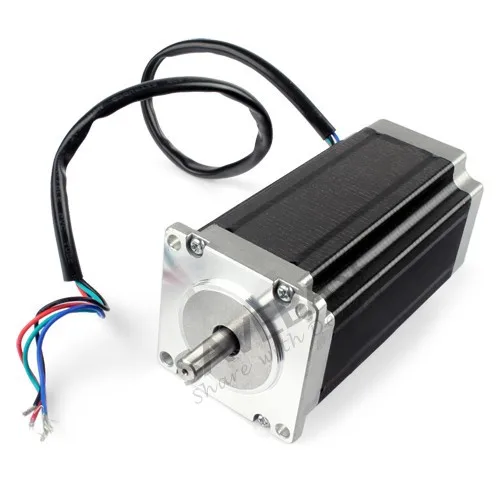

| Характеристики Шагового Двигателя | |
| Модель | 57BYGH112-401A |
| Ось | Одноосевой (Диаметр:8mm; Длина:16mm) |
| Наминальное напряжение | 3.6VDC |
| Наминальный ток | 3.0A/Фаза |
| Угол шага | 1.8°±5% |
| Фаза | 2 Фазы |
| Сопротивление фазы | 2.0x(1+10%)Ω/Фаза |
| Индуктивность фазы | 7.5x(1+20%)mH/Фаза |
| Удерживающий вращающий момент | 2.5Nm (Около. 354 Oz-in) |
| Ориентированный крутящий момент | 600gf.cm |
| Сопротивление изоляции | ≥100MΩ (500VDC) |
| Класс изоляции | Класс B |
| Вес | 1.6Kg/Штука |
1 x Третье Поколение 4 Оси TB6560 Шаговой Драйвер (Профессиональная Версия)

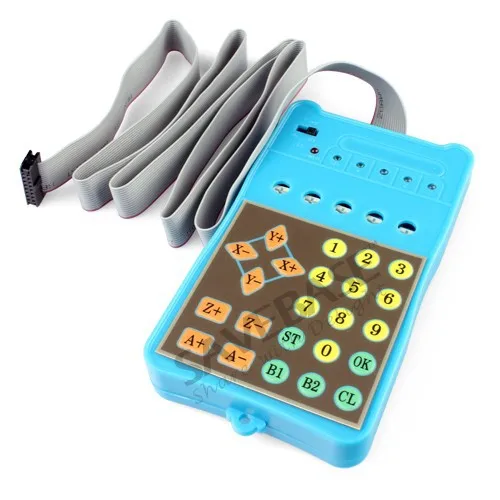

1 x Наружная Панель Управления (Профессиональная Версия)

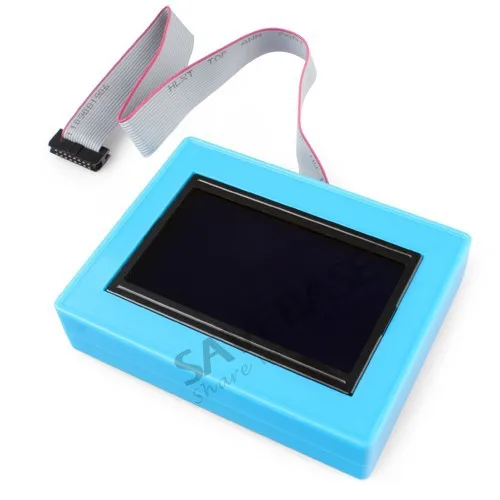

1 x Наружная Панель Дисплей (Универсальная)
4 x 57BYGH112-401A Шаговых Двигателей
1 x 24V15A Питание Источника

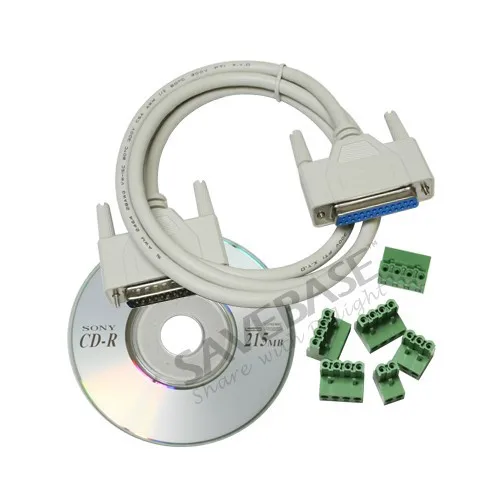

1 x LPT Параллельная Кабель
1 x CD
