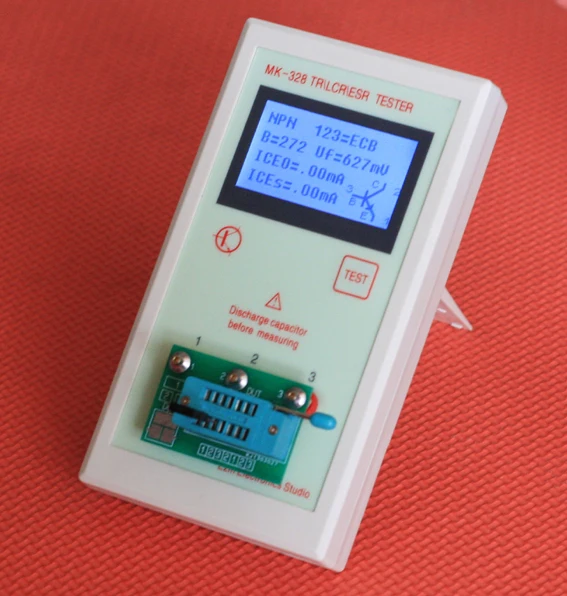

MK 328 TR LCR ESR тестер транзистор индуктивность емкость сопротивление метр|esr meter|esr

---

RM1307731648877387

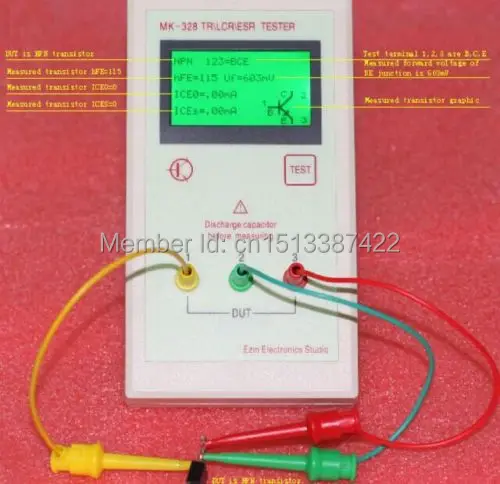

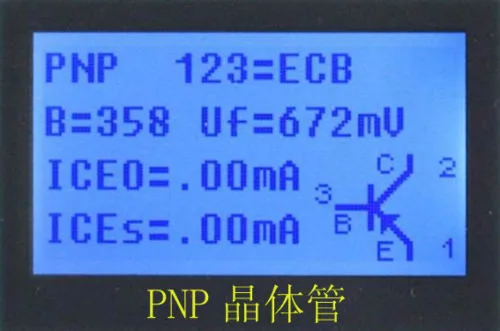

Особенности   6,1 работает с Микроконтроллерами ATmega328. 6,2 отображение результатов на 128x64 графическом ЖК-дисплее. 6,3 управление одним ключом с автоматическим отключением питания. 6,4 ток выключения составляет всего около 20nA. 6,5 автоматическое обнаружение NPN и PNP биполярных транзисторов, N-и P-канальные МОП-транзисторы, JFETs, диоды, двойные Диоды, Тиристоры и Триаки. 6,6 автоматическое обнаружение расположения штифта обнаруженной части. 6,7 измерение коэффициента усиления тока и порогового напряжения биполярных транзисторов. 6,8 дарлингтонские транзисторы могут быть идентифицированы пороговым напряжением и коэффициентом усиления высокого тока. 6,9 Обнаружение защитного диода биполярных транзисторов и МОП-транзисторов. 6,10 измерение порогового напряжения ворот и значения емкости затвора MOSFETs. 6,11 до двух резисторов измеряются и показаны с символами и значениями с до четырех десятичных цифр в Правильный размер. Все обозначения окружены номерами зонда тестера (1-3). Так потенциометр может Также измеряется. Если потенциометр отрегулирован на один из его концов, тестер не может отличаться от среднего штифта И концевой штифт. 6,12 разрешение измерения резистора в настоящее время до 0,01, значения до 50 м обнаружены. 6,13 один конденсатор может быть обнаружен и измерен. Отображается с символом и значением до четырех десятичных знаков Цифры в правильном размере. Значение может быть от 25pF до 100mF. Разрешение может быть до 1pF. 6,14 для конденсаторов со значением емкости выше 0,18 мкФ эквивалентное последовательное сопротивление (ESR) измеряется с Разрешение 0,01 и отображается с двумя знаковыми десятичными цифрами. 6,15 для конденсаторов со значением емкости выше 5000pF возможна потеря напряжения после определения нагрузочного импульса. Потеря напряжения дает подсказку на фактор качества конденсатора. 6,16 до двух диодов показаны с символом или символом в правильном порядке. Кроме того, напряжение потока Показан. 6,17 светодиодный индикатор обнаружен как диод, напряжение потока намного выше, чем обычно. Два в одном светодиода также обнаруживаются как Два диода. 6,18 Зенер-диоды могут быть обнаружены, если обратный разрыв напряжения ниже 4,5 В. Они показаны как два диода, Вы можете идентифицировать эту деталь только по напряжению. Номера Внешнего зонда, которые окружают диодные символы, Идентичны в этом чехол. Вы можете идентифицировать настоящий анод диода только по одному с разрывом (Порог) напряжение около 700мв! 6,19 Если обнаружено более 3 частей диодного типа, количество основанных диодов отображается дополнительно к сбою Сообщение. Это может произойти только в том случае, если диоды прикреплены ко всем трем зондам и, по крайней мере, один из них-z-диод. В этом Чехол следует подключить только два зонда и начать измерение снова, один за другим. 6,20 измерение значения мощности одного диода в обратном направлении. Биполярные транзисторы также могут быть Если вы подключите базу и только один коллектор или эмиттер. 6,21 требуется только одно измерение, чтобы узнать соединения мостового выпрямителя. 6,22 конденсаторов со значением ниже 25pF обычно не обнаруживаются, но могут быть измерены вместе с параллельным диодом Или параллельный конденсатор с не менее 25 ПФ. В этом чехле необходимо вычесть значение емкости параллельно Соединенная деталь. 6,23 для резисторов ниже 2100 также будет выполнено измерение индуктивности, если ваш ATmega имеет по крайней мере 16K Флэш-память. Диапазон будет от 0.01mH до более 20H, но точность не является хорошей. Результат измерений отображается только при подключении одного компонента. 6,24 время тестирования составляет около двух секунд, только Измерение мощности или индуктивности может вызвать более длительный период. Программное обеспечение 6,25 может быть настроено для включения серий измерений до отключения питания. 6,26 выбираемый объект для калибровки сопротивления внутреннего порта выхода порта и нулевого смещения емкости Измерение с selftest. Внешний конденсатор со значением между 100nF и 20µF подключен к pin 1 И штырь 3 необходим для компенсации смещенного напряжения Аналогового компаратора. Это может уменьшить Погрешности измерений конденсаторов до 40 МКФ. С тем же конденсатором Корректирующее напряжение на внутренний Исходное напряжение установлено для регулировки коэффициента усиления для измерений ADC с внутренней ссылкой. 10 6,27 отображение тока отсечения коллектора ICE0 с основанием без смородины (блоки 10 µa) и остаточным током коллектора ICES с держателем основания до уровня эмиттера. Эти значения показаны только, если они не нулевые (особенно для Германиевые транзисторы). 6,28 тиристоров и ТРИАКОВ могут быть обнаружены только, если тестовый ток выше удерживающего тока. Некоторые Тиристоры И Триаки должны быть выше пускового тока ворот, чем этот тестер может доставить. Доступный тестовый ток только Около 6 мА!   Внимание: все способы быть shure для разрядки конденсаторов, прежде чем подключить их к тестеру! Тестер может быть Поврежден перед включением. В портах ATmega есть только небольшая защита. Требуется дополнительное предостережение, если вы попытайтесь проверить компоненты, установленные в цепи. В любом случае оборудование должно быть Отключен от источника питания, и вы должны быть shure, что остаточное напряжение не остается в оборудовании.     Примечание: аккумулятор не входит в комплект из-за воздушной доставки

Посылка включает:

1 шт. MK-328 TR ESR транзистор
1 шт. тестовые зажимы
