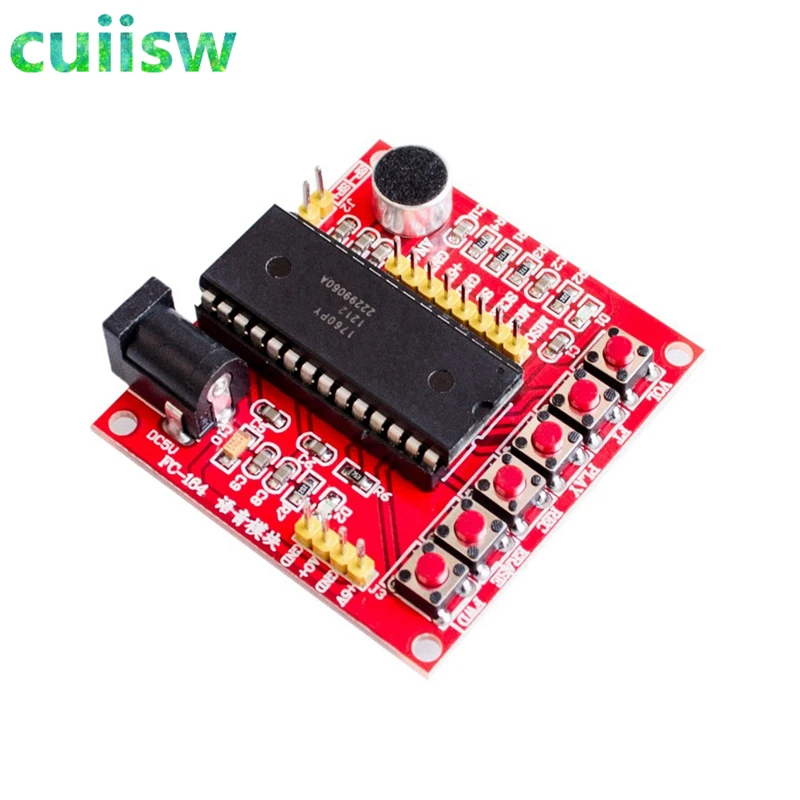

ISD1700 Series голосовая запись воспроизведения ISD1760 модуль для arduino PIC AVR|module for arduino|module |

ISD1700 Series голосовая запись воспроизведения ISD1760 модуль для arduino PIC AVR|module for arduino|module |

Описание товара:

1. Встроенные чипы ISD1760;

2. Встроенные микрофоны могут быть непосредственно записаны;

3, 75 секунд воспроизведения аудио;

4, с записью, стиранием, трансляцией, фут прямой, быстрый вперед, сброс, громкость и т. Д.;

5. Чип ведет к основному штифту, может управляться одним микрокомпьютером;

6, высококачественное естественное снижение голоса, может использоваться в качестве модуля рекламной машины;

7. Рабочее напряжение: 5 В;

8, Размер платы: 49 (мм) x41.5 (мм);

. ISD1700 модули работают независимо инструкции по использованию
1>. Запись REC:
Нажмите и удерживайте клавишу REC, пока светодиодный индикатор горит, на этот раз лицом к микрофону, чтобы говорить, содержимое речи будет записано в голосовом чипе ISD1700.
После записи после периода поднятия ключа СВЕТОДИОДНЫЙ индикатор также выйдет и снова нажмите, чтобы начать запись второго абзаца, последующие абзацы работали.
2>. Воспроизведение:
Существует два способа: скручивание краев и скручивание уровня. (Примечание: после записи курсор воспроизведения тона останется в окончательной готовой записи, адрес запуска, затем воспроизведение поставит последний абзац)
(1) Edge: нажмите кнопку воспроизведения, чтобы включить светодиодный индикатор Тока Во время воспроизведения до окончания воспроизведения. Воспроизведение после нажатия указки на начало сегмента просто поместите адрес, нажмите кнопку воспроизведения снова поставит только что законченный выпуск.
(2) триггер уровня: чип часто нажимает кнопку воспроизведения, все проигрывают все голосовые сообщения, и цикл, пока вы не отпустите кнопку.
3>. Быстрая вперед FWD:
Операция воспроизведения, выполненная ранее, нажмите на эту кнопку, указатель воспроизведения укажет на следующий раздел, дважды щелкните начальную точку на второй абзац после абзаца. Нажмите эту кнопку во время воспроизведения, чтобы остановить воспроизведение текущего сегмента, а затем воспроизвести следующий абзац, если в настоящее время вы играете последний абзац, последний абзац воспроизводится, чтобы остановить воспроизведение первого абзаца.
4>. Стирание:
Односегментная операция стирания может быть эффективной только первый и последний абзац, когда указатель воспроизведения является первым или последним абзацем, точка этого ключа удалит первый или последний абзац. Воспроизведение будет перейти к соответствующей указке во втором абзаце перед стиранием или предпоследним абзацем. Нажмите эту кнопку более 3 секунд, часто вставляйте чипы в режим «Все стираются», в то время как светодиодный индикатор дважды мигает, продолжайте нажимать эту клавишу, светодиодный индикатор 7 мигает, затем отпустите кнопку, чип внутри голосового сообщения удаляется.
5>. Сброс сброса:
Нажмите эту кнопку, чип сброс операции выполняется. После сброса, воспроизведение и запись указателя указывает на последний абзац, который указатель воспроизведения на последний абзац указателя начальной записи на последний абзац последнего. Запуск воспроизведения воспроизводится последний абзац, последний абзац, а затем запись начинается запись нового последнего абзаца.
6>. Настройка VOL:
Нажмите эту кнопку, чтобы отрегулировать размер выходного звука чипа. По умолчанию максимальный выходной звуковой чип, каждый клик, затухание звука на 4 дБ. До самых маленьких звуков, продолжайте нажимать на эту кнопку, каждый щелчок, звук увеличивается на 4 дБ (Примечание: Выполните сброс, выход звука является максимальным).
7>.FT прохождение операций:
FT pin с GND, продолжая поддерживать низкий уровень, запустит режим прохода. Прямое действие будет звучать от динамика или непосредственно до выхода Analn AUD. Во время записи, если вы нажмете FT, также будет записывать входящий голосовой сигнал Analn
