Комплект фрезерного станка с ЧПУ 3 осевой контроллер шагового двигателя mach3 TB6600 0 4

Комплект фрезерного станка с ЧПУ 3 осевой контроллер шагового двигателя mach3 TB6600 0 4

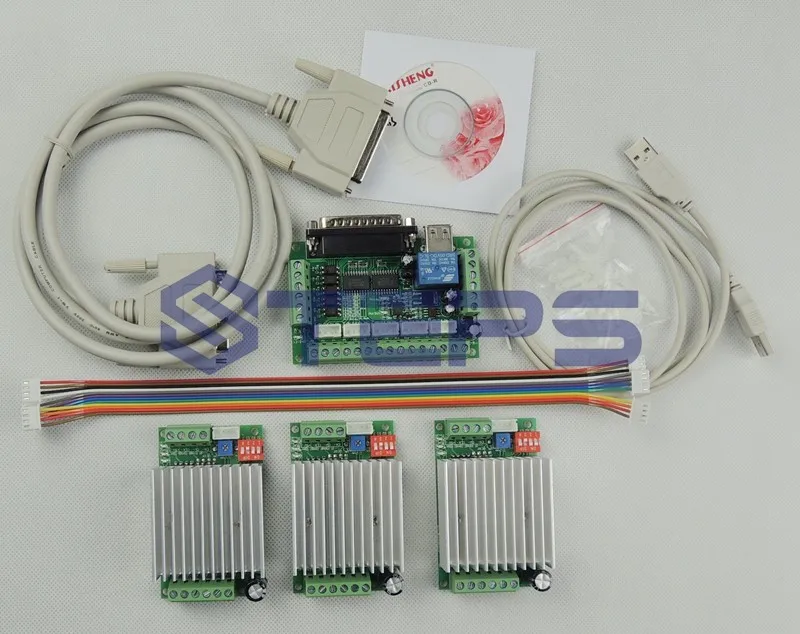

• 3 х одиночная ось TB6600 Драйвер шагового двигателя
• 1x5 коммутационная плата со стержнем
• 1 x DB25 параллельный кабель
• USB кабель (1 шт.);
• 3 x сигнальные кабели
• Mach3 программное обеспечение и руководство по продукции отправим товар службой доставки на компакт-диске или по электронной почте

Введение к функциям: система сочетает в себе многолетний опыт в дизайне, до этого есть несколько вариантов, эта версия представляет собой сочетание всех старых преимуществ, для подключения простого, Легко использовать до тех пор, пока в комплекте шаговый двигатель и Импульсные блоки питания и аксессуары, такие, как система гравировки, стабильная производительность, дешево, выбор большинства любителей гравировальной машины!

Этот драйвер используется новое оригинальное Toshiba TB6600 чип, стабильный шаговый мотор. Футляр с теплоотводом достаточно большой, эффект охлаждения очень хороший!
Отправить бесплатно Четыре белые пластиковые изоляционные колонки, что позволяет клиентам фиксированную поддержку, изоляционный привод платы очень удобно!

ИзбранногоRic Рисунок:

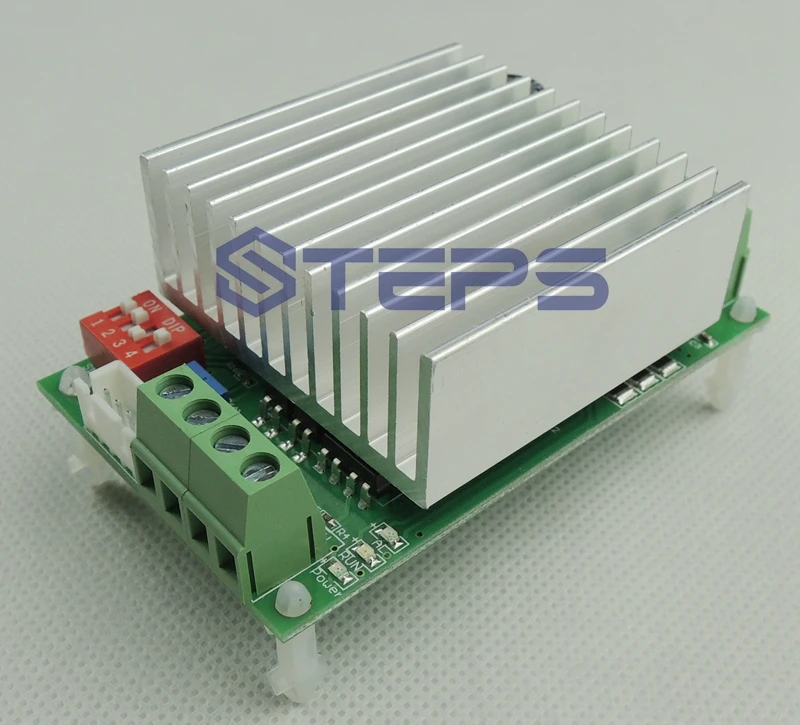

TB6600 драйвер Описание:

Характеристики:

1. dc разъем питания: 12 V ~ 40 м;

2. Выходной ток: 0 ~ 4.5A, бесступенчатая регулировка;

3. mircoшаг: 1,2, 4,8, 16;

4. Автоматическая функция половинного тока: половина или полный ток можно выбрать через переключатель;

5. форма защиты: защита от перегрева, защита от перегрузки по току;

Порты ввода/вывода:

1,24 в +: положительный полюс постоянного тока

2. GND: DC силовой катод

3. A + A-: шаговый двигатель с одной обмоткой

4. B + B-: шаговый двигатель с другой обмоткой

5. CLK-: вход шагового импульса + 5 В (рост края эффективен, увеличение длины края> 10 S)

6. CW-: вход шагового двигателя, уровень напряжения тронут, высокий уровень переднего хода, низкий уровень обратного хода

7. Эна-: без двигателя

8. + 5 В: сигнальный общий терминал

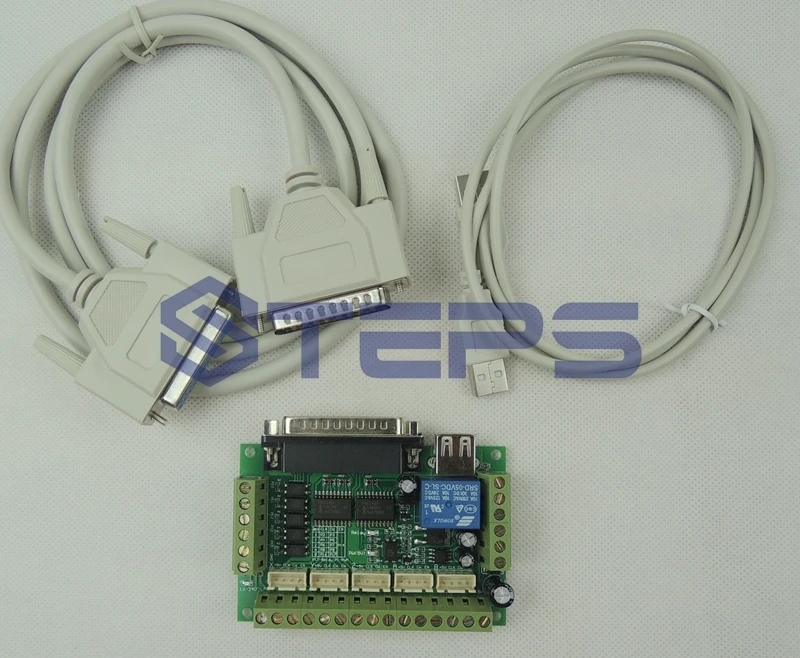

5 коммутационная плата со стержнем Описание:

1, полностью поддержку MACH3 и других компьютерное программное обеспечение для управления параллельным портом.

2, usb-блок питания и периферийные устройства с фазовым разделением для защиты безопасности компьютера.

3, периферийный широкий вход напряжения, 12-24 В и функция анти-обратного хода.

4, Все входные сигналы, все свет lotus изолированы, которые можно получить доступ аварийной остановки на ноже, предел для защиты безопасности компьютера.

5, весь путь к выходному порту реле, управляющий шпиндель переключатель. Выход порт P17 полости рта.

6, весь путь через оптрон изолированный 0-10 в аналоговый выход по напряжению можно контролировать с соответствующим аналоговым преобразователем Интерфейса для управления скоростью вращения шпинделя. Выход порт P1 порт.

7, откройте все 17 портов, которые могут быть доступны с оптопары для езды на автомобиле, 5 с одноосным шаговым двигателем может контролироваться.

8, P1 как pwm-выходы можно управлять с помощью оптрон вход шпинделя регулятора.

9, можно получить доступ с помощью общего катода или общего уровня ввода анода до 5 В привода.
