Фрезерный станок с ЧПУ mach3 комплект 4 осями TB6600 3-осевым контроллером шагового

Фрезерный станок с ЧПУ mach3 комплект 4 осями TB6600 3-осевым контроллером шагового

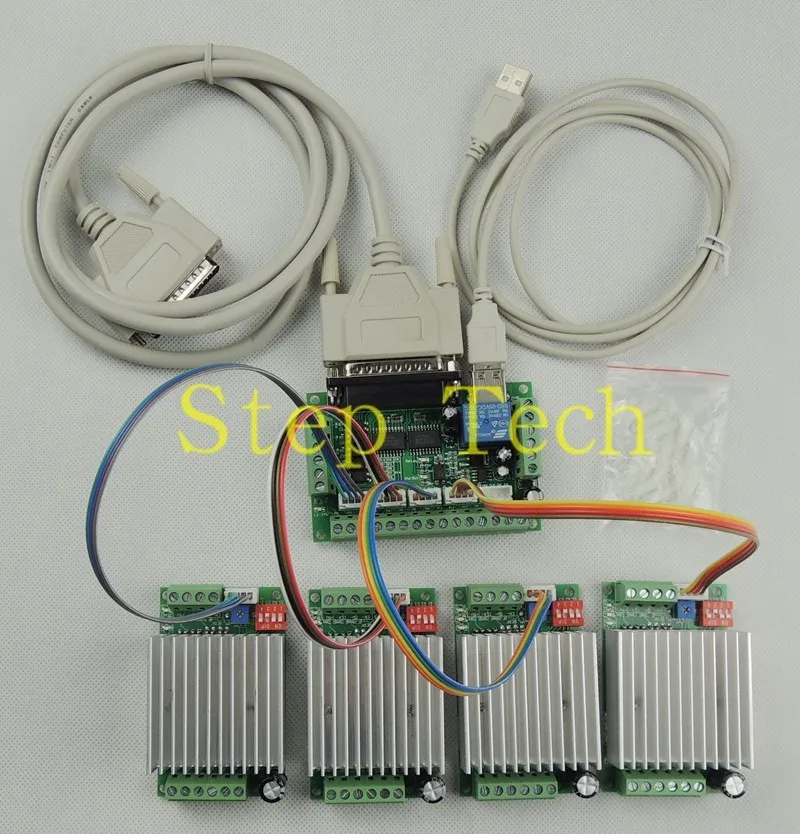

• 4 шагового двигателя с одной осью TB6600
• 1x5 осевая секционная плата
• Параллельный кабель DB25-1 шт.
• 1 х USB кабель
• 4 x сигнальные кабели
• Mach3 программное обеспечение и руководство по продукции будут отправлены на CD или по электронной почте

Введение в функции: система сочетает многолетний опыт в дизайне, до этого есть несколько версий, эта версия представляет собой сочетание всех предыдущих преимуществ, чтобы подключить простой, Простой в использовании до тех пор, как сопровождается шаговым двигателем и коммутационными блоками питания и аксессуарами, такими как создание системы гравировки, стабильная производительность, дешево, выбор большинства любителей гравировальных машин!

Этот драйвер использует новый оригинальный чип Toshiba TB6600, стабильный, заблокирован без каких-либо шумов. Корпус радиатора достаточно большой, эффект охлаждения очень хороший!
Отправить бесплатно Четыре белые пластиковые изолирующие колонки, что позволяет клиентам фиксированной поддержки, изоляция платы водителя очень удобно!

ИзбранногоRic Рисунок:

Описание драйвера TB6600:

Характеристики:

1. Входная мощность постоянного тока: 12 В ~ 40 В;

2. Выходной ток: 0 ~ 4.5A, плавная регулировка;

3.Mircostep:1,2,4,8,16;

4. Автоматическая функция половинного тока: половинный или полный ток может быть выбран через переключатель;

5. Форма защиты: защита от перегрева, защита от перегрузки по току;

Порты ввода/вывода:

1,24 в +: постоянный ток мощность положительного полюса

2.GND: Катод питания постоянного тока

3.A + A-: шаговый двигатель с одной обмоткой

4.B + B-: шаговый двигатель с другой обмоткой

5.CLK-: шаговый импульсный вход + 5 В (эффективная кромка, длительность подъема> 10 с)

6.CW-: шаговый ввод направления двигателя, уровень напряжения тронут, высокий уровень вперед, низкий уровень обратного хода

7. Эна-: без двигателя

8.+ 5 В: общий терминал сигнала

Описание 5 осевой секционной платы:

1. Полная поддержка MACH3 и другого программного обеспечения для параллельного управления портами.

2, источник питания USB и периферийные устройства с питанием от фазы разделения для защиты безопасности компьютера.

3. Периферийный широкий вход напряжения, 12-24 В и функция анти-реверса.

4, Все входные сигналы, весь светильник lotus изолирован, к которому можно обратиться, Аварийная остановка на ноже, ограничение для защиты компьютерной безопасности.

5, весь путь к выходному порту реле, переключатель управления шпинделем. Выходной порт P17.

6, весь путь через оптопары изолированный 0-10 в аналоговый выход напряжения можно контролировать с соответствующим аналоговым преобразователем Интерфейса для управления скоростью вращения шпинделя. Порт вывода P1.

7, откройте все 17 портов, которая может быть доступна с оптопары для езды на автомобиле, 5-осевой шаговый двигатель может быть под контролем.

8,P1, так как PWM выходы могут управляться с оптомуфтом, входным шпинделем.

9, можно получить доступ с помощью общего катода или общего уровня входного сигнала анода к диску 5 В.
